Описание

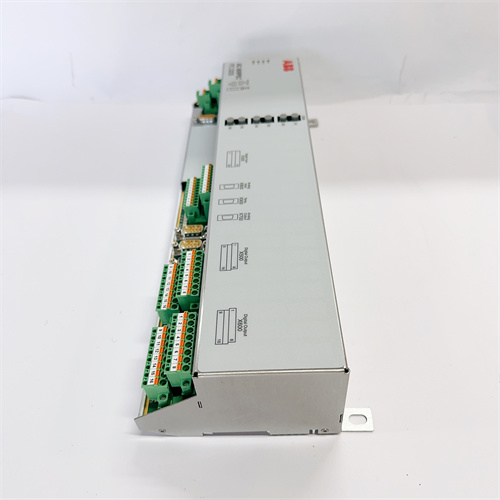

Общая информация о продукте ABB PCD530A102 3BHE041343R0102
ABB PCD530A102 3BHE041343R0102 — это промышленный контроллер питания и защиты (также известный как “модуль управления силовыми цепями”) из линейки ABB Symphony Plus, предназначенный для стабильного распределения питания и комплексной защиты силовых компонентов в крупных системах автоматизации (например, турбины, генераторы, высоковольтные преобразователи). Он сочетает функции регулирования напряжения, защиты от перегрузок/коротких замыканий и мониторинга параметров питания, что делает ABB PCD530A102 3BHE041343R0102 незаменимым в отраслях с высокими требованиями к надежности силовых систем: энергетика (ТЭС, ГЭС, атомные электростанции), тяжелая промышленность (металлургические плавильные печи, крупные компрессоры) и нефтегазовая отрасль (нефтеперерабатывающие комплексы, газоперекачивающие станции).
Основная задача ABB PCD530A102 3BHE041343R0102 — обеспечивать контролируемое питание силовых модулей (например, инверторы ABB ACS 800, трансформаторы) и защищать их от нештатных режимов: перегрузка, короткое замыкание, нестабильное входное напряжение или перегрев. Модуль оснащен цифровым интерфейсом для связи с верхними контроллерами (ABB AC 800M, Symphony Plus DCS), встроенными сенсорами температуры/тока и индикаторами состояния. Например, в атомной электростанции ABB PCD530A102 3BHE041343R0102 управляет питанием системы охлаждения турбины: он распределяет входное напряжение 690 В AC между 4 силовыми инверторами, контролирует ток на каждом выходе (не допуская превышения 100 А) и передает данные о температуре силовых компонентов в центральную DCS. При возникновении короткого замыкания в одном инверторе ABB PCD530A102 3BHE041343R0102 мгновенно отключает питание этого канала, защищая остальные компоненты и предотвращая аварийный останов системы. Благодаря модульной конструкции для шасси ABB Symphony Plus, ABB PCD530A102 3BHE041343R0102 легко интегрируется в существующие силовые схемы, не требуя глобальной реконструкции.
ABB PCD530A102 3BHE041343R0102 соответствует международным стандартам безопасности силовых систем (IEC 61800-5-1, IEC 60947-2) и электромагнитной совместимости (IEC 61000-6-2), что гарантирует его работу в суровых условиях высоковольтных установок. Он поддерживает функцию “горячей замены” (hot-swap) и резервирования (N+1), что критично для непрерывных процессов. При интеграции с ABB PCD530A102 3BHE041343R0102 формируется цепь управления силовыми цепями: входное питание → ABB PCD530A102 3BHE041343R0102 (распределение + защита) → силовые модули → контроллер/DCS. Полная информация о ABB PCD530A102 3BHE041343R0102 доступна на официальном ресурсе: [ссылка на ABB PCD530A102 3BHE041343R0102](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PCD530A102 3BHE041343R0102
Промышленный контроллер питания и защиты ABB PCD530A102 3BHE041343R0102 характеризуется следующими ключевыми параметрами:
- Тип устройства: Контроллер питания и защиты силовых цепей, линейки ABB Symphony Plus, артикулы PCD530A102, 3BHE041343R0102.
Параметры входного/выходного питания
- Тип входного напряжения: Альтернативный ток (AC);
- Диапазон входного напряжения: 380–690 В AC (50/60 Гц, автоматическое регулирование частоты);
- Максимальный входной ток: 150 А (при напряжении 690 В AC);
- Количество выходных каналов: 4 независимых силовых выхода;
- Максимальный ток на выходе: 100 А/канал (суммарный максимальный ток — 300 А);
- Устойчивость выходного напряжения: ≤±1% (при изменении входного напряжения или нагрузки).
Параметры защиты и мониторинга
- Защитные функции:
- Защита от перегрузки (ток >120% номинального — отключение за 0,5 с);
- Защита от короткого замыкания (ток >200% номинального — отключение за 0,01 с);
- Защита от перегрева (температура силовых компонентов >125 °C — отключение);
- Защита от нестабильного входного напряжения (падение <85% или превышение >115% номинального — сигнал об ошибке);
- Защита от обратного тока (для предотвращения повреждения при неправильном подключении);
- Мониторинг параметров: Ток/напряжение на каждом канале, температура корпуса, состояние контакторов (в реальном времени);
- Хранение истории событий: До 100 событий (включая дату, время и тип ошибки).
Параметры коммуникации и эксплуатации
- Протоколы связи: Profibus DP (скорость до 12 Мбит/с), Ethernet (Modbus TCP, 10/100 Mbit/s) — для связи с DCS/контроллерами;
- Питание для логики управления: 24 В DC (±10%), максимальный ток — 1 А;
- Класс защиты: IP20 (для установки в закрытые силовые шкафы);
- Температурный диапазон работы: -10 °C до +55 °C (относительная влажность ≤90%, без конденсации);
- Устойчивость к вибрациям: 5–50 Гц (амплитуда 0,05 мм, по стандарту IEC 60068-2-6);
- Материал корпуса: Металлический (алюминий) + огнезащитный пластик (PC/ABS) — для тепловывода и механической прочности;
- Размеры: 350 мм × 250 мм × 150 мм (длина × ширина × толщина);
- Вес: ≈15 кг;
- Сертификации: IEC 61800-5-1, IEC 60947-2, CE, UL 508, RoHS.
Преимущества и особенности ABB PCD530A102 3BHE041343R0102
ABB PCD530A102 3BHE041343R0102 выделяется среди контроллеров питания и защиты благодаря трем ключевым преимуществам:
-
Комплексная защита силовых компонентов
В отличие от базовых защитных устройств (автоматические выключатели, реле), ABB PCD530A102 3BHE041343R0102 сочетает в себе защиту от всех критических нештатных режимов — перегрузка, короткое замыкание, перегрев, нестабильное напряжение — и мгновенное реагирование (до 0,01 с при коротком замыкании). Это критично для защиты дорогостоящих силовых модулей (например, инверторы 100+ кВт), где задержка в отключении может привести к полному выходу из строя и миллионным потерям. Например, при коротком замыкании в инверторе ток возрастает до 250 А — ABB PCD530A102 3BHE041343R0102 отключает канал за 0,01 с, сохраняя транзисторы IGBT и другие компоненты. -
Надежность и резервирование (N+1)
Поддержка резервирования N+1 позволяет подключать несколько ABB PCD530A102 3BHE041343R0102 в параллель для распределения нагрузки и обеспечения отказоустойчивости. Если один модуль выходит из строя (например, из-за перегрева), остальные автоматически увеличивают выходной ток, поддерживая стабильное питание силовых цепей. Функция “горячей замены” (hot-swap) позволяет заменить неисправный модуль без остановки системы — критично для энергетических объектов (ТЭС, ГЭС), где остановка даже на 1 час приводит к существенным экономическим потерям. -
Интеграция с системами DCS и удаленный мониторинг
Совместимость с протоколами Profibus DP и Modbus TCP делает ABB PCD530A102 3BHE041343R0102 интегрируемым с большинством промышленных DCS (ABB Symphony Plus, Siemens PCS 7) и контроллеров. Это позволяет операторам отслеживать параметры питания (ток, напряжение, температура) в реальном времени через центральную панель и получать оповещения об ошибках на мобильные устройства. Хранение истории событий (до 100 записей) позволяет техническим специалистам анализировать причины нештатных ситуаций (например, повторяющиеся перегрузки из-за неправильной настройки нагрузки) и предпринимать профилактические меры.
Примеры применения ABB PCD530A102 3BHE041343R0102
ABB PCD530A102 3BHE041343R0102 широко используется для управления силовыми цепями в различных отраслях:
1. Энергетика: Питание системы охлаждения турбины ТЭС
В теплоэлектростанции ABB PCD530A102 3BHE041343R0102 управляет питанием 4 силовых инверторов системы охлаждения турбины (каждой инвертор — 50 кВт):
- Подключение: Модуль подключен к входному напряжению 690 В AC (силовая сеть ТЭС), 4 выходных канала — к инвесторам;
- Работа: ABB PCD530A102 3BHE041343R0102 распределяет ток по каналам (по 80 А на каждый инвертор) и контролирует температуру их силовых компонентов. При увеличении температуры одного инвертора до 120 °C модуль снижает ток на этом канале до 60 А и отправляет предупреждение в DCS. При коротком замыкании в инверторе (ток 220 А) модуль отключает канал за 0,01 с, защищая остальные инверторы и продолжающую работу системы.
2. Металлургия: Управление плавильной печью
В металлургическом цехе ABB PCD530A102 3BHE041343R0102 управляет питанием электродов плавильной печи (мощность 200 кВт):
- Резервирование: Два модуля ABB PCD530A102 3BHE041343R0102 подключены в параллель (схема N+1) для отказоустойчивости;
- Работа: При выходе из строя первого модуля второй автоматически берет на себя нагрузку (150 А), не прерывая плавку. Оператор заменяет неисправный модуль через “горячую замену” без остановки печи, что предотвращает застывание металла и потерю продукции.
3. Нефтегазовая отрасль: Питание компрессоров газоперекачивающей станции
В газоперекачивающей станции ABB PCD530A102 3BHE041343R0102 управляет питанием 3 крупных компрессоров (каждой — 100 кВт):
- Мониторинг: Модуль передает данные о токе (120 А/компрессор), напряжении (690 В AC) и температуре в центральную DCS. При падении входного напряжения до 320 В AC модуль отправляет сигнал в DCS, который снижает скорость компрессоров, предотвращая их перегрузку.
Сравнение с конкурентами
ABB PCD530A102 3BHE041343R0102 превосходит аналогичные контроллеры питания и защиты по ключевым параметрам:
| Параметр сравнения | ABB PCD530A102 3BHE041343R0102 | Siemens S120 Power Module | Schneider Altivar Process PM250 |
|---|---|---|---|
| Максимальный выходной ток | 100 А/канал (суммарно 300 А) | 80 А/канал (суммарно 240 А) | 90 А/канал (суммарно 270 А) |
| Время реакции на короткое замыкание | 0,01 с | 0,02 с | 0,02 с |
| Защитные функции | Перегрузка, короткое замыкание, перегрев, нестабильное напряжение, обратный ток | Перегрузка, короткое замыкание, перегрев | Перегрузка, короткое замыкание, перегрев |
| Протоколы связи | Profibus DP, Modbus TCP | Profinet, Modbus TCP | Modbus TCP, CANopen |
| Резервирование N+1 | Да | Да (требует дополнительного модуля) | Да (требует дополнительного модуля) |
| Температурный диапазон | -10 °C до +55 °C | 0 °C до +50 °C | 0 °C до +45 °C |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Крупные силовые системы: Для питания инверторов, компрессоров, плавильных печей (мощность >50 кВт) — ABB PCD530A102 3BHE041343R0102 с максимальным током 100 А/канал обеспечивает стабильное распределение и надежную защиту.
- Непрерывные производственные процессы: Для ТЭС, ГЭС, нефтепереработок — модуль с резервированием N+1 и “горячей заменой” предотвращает остановки и экономические потери.
- Интеграция с DCS: Для проектов на базе ABB Symphony Plus или сторонних DCS (Siemens PCS 7) — поддержка Profibus DP/Modbus TCP упрощает связь и удаленный мониторинг
