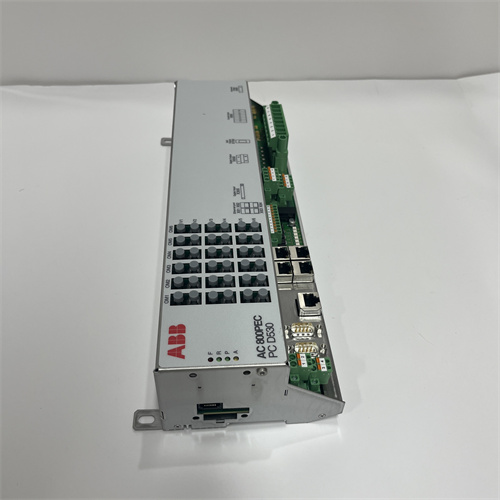

ABB PCD530A102 3BHE041343R0102 — изображение 2

ABB PCD530A102 3BHE041343R0102

Технические параметры ABB PCD530A102 3BHE041343R0102

Технические характеристики ABB PCD530A102 3BHE041343R0102 соответствуют стандартам IEC 61131-2 (цифровые модули для ПЛК), IEC 61508 (функциональная безопасность) и EN 61000-6-2 (электромагнитная совместимость):

Параметр	Значение/Характеристика
Тип устройства	Цифровой входной модуль, серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 16 (независимые, с отдельной изоляцией) • Тип сигнала: Дифференциальный цифровой вход (24 В DC) • Уровни сигнала: ЛОЖЬ (0–5 В), ИСТИНА (18–24 В) • Время реакции: ≤1 мс • Защита от короткого замыкания: Ток ≤10 мА (автоматическое ограничение)
Изоляция и защита	• Электрическая изоляция: 1000 В АС (между каналами), 1000 В АС (между каналами и шасси), 1000 В АС (между шасси и землей) • Защита от электростатического разряда (ESD): ±25 кВ (контактный), ±15 кВ (воздушный) • Защита от перепадов напряжения: ±5 кВ (на входах, длительность 10 мкс)
Диагностика	• Функции: Мониторинг состояния каналов, детекция короткого замыкания, перегрев модуля, ошибки связи с контроллером • Передача ошибок: Протокол Modbus TCP (через шасси Symphony Plus I/O) • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал ИСТИНА, красный — ошибка), общий индикатор питания (зеленый)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus DCS (все версии) • Поддерживаемые устройства: Пожарные датчики ABB XLS, кнопки управления, датчики положения клапанов • Режим резервирования: 1+1 (автоматическое переключение, время ≤5 мс) • Программное обеспечение: ABB Harmony OPC Server v7.0, ABB Control Builder M
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -50 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤20 Гц (амплитуда 0.3 мм), 20–1000 Гц (ускорение 10 м/с²) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шкафах Symphony Plus I/O) • Габариты (Д×Ш×В): 120 × 180 × 90 мм • Вес: ~0.6 кг • Питание: От шасси I/O (24 В DC ±20%), потребление ≤150 мА
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB PCD530A102 3BHE041343R0102

Первым делом рассмотрим промышленный цифровой входной модуль для сбора сигналов от датчиков, кнопок и других цифровых устройств в критических системах автоматизации — ABB PCD530A102 3BHE041343R0102, относящийся к серии ABB Symphony Plus I/O (специализирующейся на компонентах для энергетики, ядерной промышленности и крупных химических заводов, где требуется максимальная надежность, безопасность и способность работать в экстремальных условиях). Это устройство предназначено для приема до 16 цифровых входных сигналов (напряжение 24 В DC) от внешнего оборудования, преобразования их в цифровой формат для контроллера ABB Symphony Plus DCS и передачи данных с минимальной задержкой — критично для систем, где своевременное получение сигналов влияет на предотвращение аварий (например, контроль аварийных сигналов турбин ТЭЦ, мониторинг положения клапанов в реакторах или сбор данных от пожарных датчиков на промышленных объектах). ABB PCD530A102 3BHE041343R0102 выделяется тройной электрической изоляцией (1000 В АС между каналами, шасси и землей), сертификацией на функциональную безопасность IEC 61508 (SIL 2), устойчивостью к широким диапазонам температур (-40 °C – +70 °C) и режимом резервирования (1+1) для непрерывной работы, становясь ключевым элементом для высоконадежных систем.

ABB PCD530A102 3BHE041343R0102 гарантирует надежный сбор и передачу сигналов даже при сильных электромагнитных помехах и экстремальных условиях: например, в ядерной электростанции модуль собирает сигналы от 12 пожарных датчиков, 3 датчиков уровня воды в резервуарах и 1 аварийного сигнала останова реактора. При срабатывании пожарного датчика (сигнал “зазогон” на входном канале 5) ABB PCD530A102 3BHE041343R0102 мгновенно передает цифровой сигнал в контроллер Symphony Plus DCS за ≤1 мс — контроллер немедленно запускает систему пожаротушения и отправляет аварийное сообщение операторам. Благодаря тройной изоляции модуль устойчив к радиационному воздействию и электромагнитным помехам от реактора (индуцирующих импульсы напряжения до 10 000 В), поэтому сигналы не искажаются и не теряются. При сбое основного модуля резервный ABB PCD530A102 3BHE041343R0102 автоматически переключается за ≤5 мс, неInterrupting сбор данных — это критично для систем, где остановка даже на секунду может привести к катастрофе.

Особенно стоит отметить, что ABB PCD530A102 3BHE041343R0102 поддерживает дистанционную диагностику и обновление прошивки через сеть контроллера Symphony Plus: операторы могут через программное обеспечение ABB Harmony OPC Server отслеживать состояние каждого канала (наличие сигнала, уровень напряжения, количество ошибок), проверять исправность модуля и обновлять прошивку без физического доступа — актуально для устройств, установленных в труднодоступных или опасных зонах (например, внутри реакторных помещений). Также ABB PCD530A102 3BHE041343R0102 имеет защиту от короткого замыкания на входах (автоматическое ограничение тока ≤10 мА), предотвращая повреждение модуля при неправильном подключении датчиков. Компактная конструкция (габариты 120 × 180 × 90 мм) позволяет монтировать модуль в стандартные шкафы Symphony Plus I/O, а защита класса IP20 делает его устойчивым к пылинкам и влаге. Полную информацию о ABB PCD530A102 3BHE041343R0102, включая схемы подключения к датчикам, руководство по настройке резервирования и сертификаты безопасности, можно найти по ссылке: [ссылка на продукт ABB PCD530A102 3BHE041343R0102] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB PCD530A102 3BHE041343R0102

Параметр	Значение/Характеристика
Тип устройства	Цифровой входной модуль, серии ABB Symphony Plus I/O
Канальные параметры	• Количество каналов: 16 (независимые, с отдельной изоляцией) • Тип сигнала: Дифференциальный цифровой вход (24 В DC) • Уровни сигнала: ЛОЖЬ (0–5 В), ИСТИНА (18–24 В) • Время реакции: ≤1 мс • Защита от короткого замыкания: Ток ≤10 мА (автоматическое ограничение)
Изоляция и защита	• Электрическая изоляция: 1000 В АС (между каналами), 1000 В АС (между каналами и шасси), 1000 В АС (между шасси и землей) • Защита от электростатического разряда (ESD): ±25 кВ (контактный), ±15 кВ (воздушный) • Защита от перепадов напряжения: ±5 кВ (на входах, длительность 10 мкс)
Диагностика	• Функции: Мониторинг состояния каналов, детекция короткого замыкания, перегрев модуля, ошибки связи с контроллером • Передача ошибок: Протокол Modbus TCP (через шасси Symphony Plus I/O) • Индикаторы: LED-индикаторы на каждом канале (зеленый — сигнал ИСТИНА, красный — ошибка), общий индикатор питания (зеленый)
Интеграция	• Совместимые контроллеры: ABB Symphony Plus DCS (все версии) • Поддерживаемые устройства: Пожарные датчики ABB XLS, кнопки управления, датчики положения клапанов • Режим резервирования: 1+1 (автоматическое переключение, время ≤5 мс) • Программное обеспечение: ABB Harmony OPC Server v7.0, ABB Control Builder M
Эксплуатационные параметры	• Рабочая температура: -40 °C – +70 °C • Температура хранения: -50 °C – +85 °C • Влажность: 5% – 95% (без конденсации, по IEC 60068-2-3) • Устойчивость к вибрации: ≤20 Гц (амплитуда 0.3 мм), 20–1000 Гц (ускорение 10 м/с²) • Класс защиты: IP20 (IEC 60529)
Конструктивные параметры	• Тип монтажа: Панельное (в шкафах Symphony Plus I/O) • Габариты (Д×Ш×В): 120 × 180 × 90 мм • Вес: ~0.6 кг • Питание: От шасси I/O (24 В DC ±20%), потребление ≤150 мА
Сертификации	CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga), IEC 61508 (SIL 2), RoHS, соответствие стандартам IEC 61131-2 и EN 61000-6-2.

Преимущества и особенности ABB PCD530A102 3BHE041343R0102

Высокая надежность и функциональная безопасность (SIL 2)

Сертификация IEC 61508 (SIL 2) и тройная изоляция делают ABB PCD530A102 3BHE041343R0102 подходящим для критических систем, где отказ модуля может привести к травмам персонала или разрушению оборудования (например, ядерные электростанции, крупные ТЭЦ). В отличие от стандартных цифровых модулей (например, Siemens ET 200SP), ABB PCD530A102 3BHE041343R0102 гарантирует отсутствие ложных сигналов и устойчивость в экстремальных условиях.
Режим резервирования 1+1 и быстрая переключение

Автоматическое резервирование и время переключения ≤5 мс обеспечивают непрерывную работу системы даже при сбое основного модуля — критично для непрерывных процессов (например, производство электроэнергии, синтез химических продуктов). Это устраняет риск потери данных и остановки производства, снижая экономические потери.
Дистанционная диагностика и обновление прошивки

Возможность дистанционно отслеживать состояние модуля и обновлять прошивку через сеть Symphony Plus упрощает обслуживание ABB PCD530A102 3BHE041343R0102, особенно для устройств в опасных зонах. Операторы не нужно выходить в опасную среду, что повышает безопасность и сокращает время обслуживания.
Защита от помех и короткого замыкания

Защита от электростатического разряда (±25 кВ) и перепадов напряжения (±5 кВ) делает модуль устойчивым к агрессивным электромагнитным условиям (например, ядерные реакторы, индукционные печи). Защита от короткого замыкания предотвращает повреждение модуля при неправильном подключении, увеличивая срок службы.

Примеры применения ABB PCD530A102 3BHE041343R0102

Ядерная энергетика: Мониторинг аварийных сигналов

В ядерной электростанции ABB PCD530A102 3BHE041343R0102 собирает 16 аварийных сигналов (аварийный останов реактора, превышение температуры, снижение уровня воды) и передает их в контроллер Symphony Plus DCS. При срабатывании сигнала “превышение температуры” (канал 8) модуль передает данные за 0.8 мс — контроллер немедленно снижает нагрузку реактора и запускает системы охлаждения. Резервный модуль переключается за 3 мс при сбое основного, гарантируя, что аварийные сигналы не теряются.
Энергетика: Контроль турбин ТЭЦ

На ТЭЦ с мощностью 1500 МВт ABB PCD530A102 3BHE041343R0102 собирает сигналы от 10 датчиков положения лопаток турбины, 4 датчиков вибрации и 2 аварийных сигналов останова. Модуль устойчив к электромагнитным помехам от генераторов, поэтому сигналы вибрации передаются без искажений — контроллер анализирует данные и предупреждает операторов о возможном износе лопаток. Защита от короткого замыкания предотвращает повреждение модуля при обрыве кабеля к датчику вибрации.
Химическая промышленность: Мониторинг клапанов

На крупном химическом заводе ABB PCD530A102 3BHE041343R0102 собирает сигналы о положении 16 клапанов подачи реагентов в реакторы. При обнаружении неисправности клапана (сигнал “незакрытый клапан” на канале 12) модуль передает данные в контроллер — контроллер останавливает подачу реагента и отправляет команду на ремонт. Дистанционная диагностика позволяет операторам проверять состояние клапанов без остановки реактора, снижая время простоя.

Сравнение с конкурентами

Сравним ABB PCD530A102 3BHE041343R0102 с цифровыми входными модулями Siemens ET 200SP (6ES7131-6BF00-0AA0) и Emerson DeltaV DI Module (127AA10):

Параметр	ABB PCD530A102 3BHE041343R0102	Siemens ET 200SP	Emerson DeltaV DI Module
Количество каналов	16	16	16
Изоляция	1000 В АС (тройная)	250 В АС (групповая)	500 В АС (отдельная)
Диапазон температур	-40 °C – +70 °C	0 °C – +60 °C	-20 °C – +65 °C
Режим резервирования	1+1 (≤5 мс)	Нет	1+1 (≤10 мс)
Сертификация SIL	SIL 2 (IEC 61508)	Нет	SIL 2 (IEC 61508)
Совместимость	ABB Symphony Plus DCS	Siemens S7-1500	Emerson DeltaV DCS
Стоимость (примерная)	Высокая	Средняя	Высокая

Вывод: ABB PCD530A102 3BHE041343R0102 превосходит конкурентов по изоляции, диапазону температур и скорости переключения в режиме резервирования, что делает его идеальным для критических систем (ядерная энергетика, крупные ТЭЦ). По сравнению с Siemens ET 200SP он предлагает лучшую безопасность и устойчивость; по сравнению с Emerson DeltaV DI Module — быструю переключение на резервный модуль и более широкий диапазон рабочих температур. Недостатком является ограниченная совместимость с контроллерами не-ABB, но это компенсируется высокой надежностью и соответствием требованиям критических отраслей.
