Описание
Общие сведения о продукте

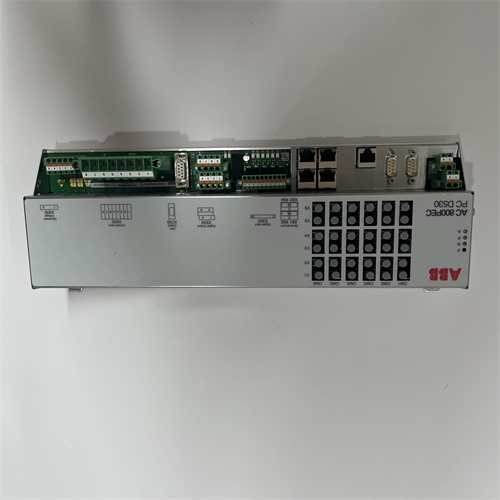

Рассматриваем высокопроизводительный процессорный модуль (CPU) с расширенной отказоустойчивостью для крупных распределенных систем автоматизации (DCS) бренда ABB — модель PCD530A102 3BHE041343R0102. Подробную техническую документацию, спецификации и рекомендации по эксплуатации этого продукта можно найти по официальной ссылке: ABB PCD530A102 3BHE041343R0102. Модель ABB PCD530A102 3BHE041343R0102 относится к серии ABB Advant Master (флагманские компоненты для систем Advant OCS) и выполняет роль центрального контроллера для сложных промышленных процессов — обрабатывает данные от сотен модулей периферии, выполняет сложные алгоритмы регулирования и логического контроля, а также обеспечивает безопасную коммуникацию с высокоуровневыми SCADA и MES-системами. Он используется в критически важных отраслях с najwyвыми требованиями к надежности: атомная энергетика (системы управления реакторами), крупные нефтеперерабатывающие комплексы, химическая промышленность (реакторные установки высокого давления) и гидроэлектростанции — где остановка системы может привести к катастрофическим последствиям, экономическим потерям или рискам для человеческой безопасности. Бренд ABB известен решениями для экстремально надежных автоматизированных систем, а PCD530A102 3BHE041343R0102 подтверждает эту репутацию благодаря двойной избыточности (2-out-of-2D), мощному процессору и соответствию стандарту безопасности SIL 3.
Описание продукта
Компонент ABB PCD530A102 3BHE041343R0102 представляет собой отказоустойчивый CPU-модуль с архитектурой 2-out-of-2D (две независимые каналы с проверкой согласованности) и поддержкой широкого спектра промышленных протоколов коммуникации (точное назначение уточняется в документе по ссылке ABB PCD530A102 3BHE041343R0102), разработанный для интеграции в шасси контроллеров ABB Advant OCS. Основная функция ABB PCD530A102 3BHE041343R0102 — четыре ключевые задачи, обеспечивающие максимальную надежность и безопасность сложных процессов:
- Двойная избыточность и согласованная обработка данных: Модуль состоит из двух полностью независимых процессорных каналов (Канал А и Канал Б), каждый с собственным процессором, памятью и коммуникационными портами. Оба канала одновременно обрабатывают одинаковые данные от модулей периферии (например, ABB TC512V1 — датчики температуры реактора, ABB DSDX452 — сигналы состояния клапанов) и регулярно проверяют согласованность результатов. Если один канал обнаруживает ошибку (например, сбой памяти или искажение данных), модуль автоматически переключается на исправный канал за время ≤30 мс — при этом не происходит потери данных или остановки процесса. Архитектура 2-out-of-2D обеспечивает не только отказоустойчивость, но и защиту от ошибок «обмана» (common cause failures), что критично для систем SIL 3.
- Высокопроизводительная обработка сложных алгоритмов: Каждый канал оснащен 32-битным RISC-процессором с тактовой частотой 600 МГц, что позволяет обрабатывать данные от до 512 модулей периферии с циклом обновления ≤5 мс. Выполняет сложные алгоритмы: адаптивные многоцикловые ПИД-регуляторы (для контроля температуры и давления в реакторах с запаздываниями), алгоритмы предиктивного контроля (для предотвращения аварийных ситуаций), а также логические функции с проверкой на безопасность (например, блокировка запуска оборудования при нарушении межблоковых связей).
- Безопасная коммуникация с внешними системами: Поддерживает протоколы с защитой от несанкционированного доступа и искажения данных — например, Modbus TCP Secure (с шифрованием TLS 1.3), Profinet Safety и专有ый протокол ABB Advant Bus Secure. Это обеспечивает безопасный обмен данными с системами верхнего уровня: SCADA ABB Ability™ System 800xA (для мониторинга всего комплекса), MES-системами (для интеграции с производственным планированием) и системами удаленного мониторинга (для технической поддержки от центра ABB).
- Расширенная диагностика и архивация событий: Модуль регистрирует все события системы с отметкой времени (с точностью до 1 мс) — ошибки модулей, переключения каналов, отклонения параметров от нормы, команды операторов — и сохраняет их в встроенной отказоустойчивой Flash-памяти (16 ГБ) в течение 15 лет. Данные также автоматически синхронизируются с внешними архивами (например, сервером АСУТП), что позволяет проводить детальный анализ аварийных ситуаций (например, расследование причин нештатного режима реактора) даже через несколько лет после события.
ABB PCD530A102 3BHE041343R0102 оснащен galvanic isolation между каналами, коммуникационными портами и шасси (≥3 кВ AC на 1 мин) — полностью исключает распространение помех или повреждений от одного компонента к другому (например, при коротком замыкании на одном коммуникационном порту другой порт остается работоспособным). Также модуль поддерживает функцию «горячего замены» (hot swap) для компонентов — позволяет заменить неисправный модуль питания или коммуникационный карту без отключения всего контроллера, что снижает время простоя до минимума (важно для непрерывных процессов, например, атомные реакторы, которые не могут останавливаться в течение десятилетий).

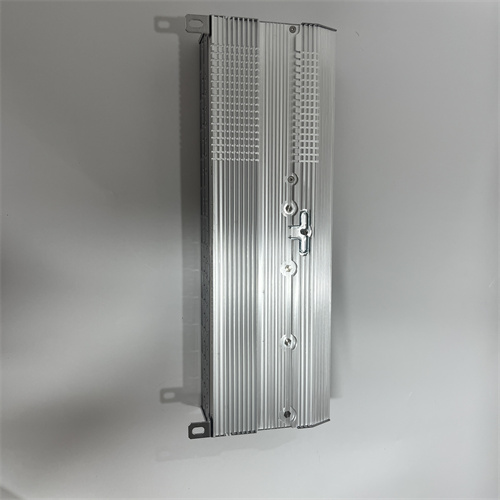

Конструкция ABB PCD530A102 3BHE041343R0102 соответствует требованиям экстремальных промышленных условий: корпус из алюминиевого сплава (защита от механических повреждений), устойчивость к вибрациям (5–50 Гц, амплитуда 0.2 мм) и уровень защиты IP20 (защита от попадания частиц). Модуль работает в диапазоне температур -15 °C до +65 °C — адаптирован к работе в условиях перепадов температуры (например, в гидроэлектростанциях с размещением контроллеров в технических помещениях без кондиционирования).
Технические параметры
Технические характеристики ABB PCD530A102 3BHE041343R0102 (дополнительные детали по ссылке ABB PCD530A102 3BHE041343R0102) обычно включают:
- Тип модуля: отказоустойчивый процессорный модуль (CPU) для DCS, архитектура 2-out-of-2D;
- Процессоры (по одному на канал):
- Тип: 32-битный RISC-процессор;
- Тактовая частота: 600 МГц;
- Память (по одной на канал, дублированная):
- RAM: 1 ГБ DDR4 (ошибкоустойчивая память ECC);
- Flash-память: 16 ГБ (отказоустойчивая, сохраняет данные 15 лет без питания);
- Архивная память: Поддержка внешних SSD до 1 ТБ через SATA-интерфейс;
- Цикл обработки:
- Базовый цикл обновления данных: ≤5 мс;
- Время выполнения одного многоциклового ПИД-алгоритма: ≤1 мс;
- Время переключения на резервный канал: ≤30 мс;
- Протоколы коммуникации (дублированные по каналам):
- Локальная шасси: ABB Advant Bus Secure (скорость 100 Мбит/с, шифрование);
- Ethernet: 2 порта 10/100/1000 Mbit/s на канал (Modbus TCP Secure, Profinet Safety, Ethernet/IP Safety);
- Серийные порты: 2 порта RS485 на канал (Modbus RTU Secure, Profibus DP);
- Безопасность:
- Стандарт SIL: IEC 61508 SIL 3;
- Архитектура: 2-out-of-2D (две независимые каналы с проверкой согласованности);
- Защита данных: Шифрование TLS 1.3, контроль целостности данных (CRC32);
- Изоляция:
- Между каналами: ≥3 кВ AC (на 1 мин);
- Между коммуникационными портами: ≥2 кВ AC (на 1 мин);
- Между модулем и шасси: ≥5 кВ AC (на 1 мин);
- Параметры питания (двойное, по одному каналу):
- Входное напряжение: 24 В DC (диапазон 19.2–28.8 В DC);
- Потребляемый ток: ≤2 А на канал (при полной нагрузке);
- Температурные параметры:
- Диапазон эксплуатации: -15 °C до +65 °C;
- Диапазон хранения: -40 °C до +85 °C;
- Максимальная относительная влажность: 95% (без конденсации);
- Уровень защиты (IP-класс): IP20;
- Механические параметры:
- Устойчивость к вибрации: 5–50 Гц, амплитуда 0.2 мм (EN 60068-2-6);
- Устойчивость к удару: 15 g, 11 мс (EN 60068-2-27);
- Размеры (длина × ширина × высота): 220 mm × 140 mm × 45 mm;
- Совместимость:
- Модули периферии: ABB TC512V1 (AI), ABB UAC389AE02 (AO), ABB DSIH72VP ENOK (DO), ABB RB520 (резервная шина);
- Системы SCADA/MES: ABB Ability™ System 800xA, Siemens Opcenter, GE Digital Predix;
- Программное обеспечение: ABB Control Builder Advant (версии 8.0 и выше);
- Стандарты соответствия: IEC 61508 SIL 3, IEC 61326-1 (ЭМС), IEEE 1588 (синхронизация времени), CE, UL 61010-1.
Преимущества и особенности
Модуль ABB PCD530A102 3BHE041343R0102 имеет ряд уникальных преимуществ, делающих его лидером на рынке отказоустойчивых CPU для критических систем:
- Архитектура 2-out-of-2D и SIL 3: Двойная независимость каналов с проверкой согласованности обеспечивает максимальную защиту от ошибок «обмана» (например, сбой питания одной линии не влияет на другую) и соответствует самому высокому стандарту безопасности SIL 3 — это критично для атомных реакторов и крупных химических установок, где допустима вероятность отказа не выше 10⁻⁹ на час.
- Высокая производительность (цикл ≤5 мс): Позволяет обрабатывать данные от сотен модулей периферии и выполнять сложные алгоритмы предиктивного контроля — например, в нефтеперерабатывающих комплексах с 20+ реакторами, где требуется синхронное управление всеми процессами и предотвращение аварий за счет раннего выявления отклонений.
- Безопасная коммуникация с шифрованием: Поддержка протоколов с шифрованием TLS 1.3 и контроль целостности данных защищает от несанкционированного доступа (например, кибератак) и искажения сигналов — актуально для систем, связанных с критической инфраструктурой (гидроэлектростанции, нефтепроводы).
- Долгосрочная архивация (15 лет): Встроенная 16 ГБ Flash-память и поддержка внешних SSD позволяет сохранять логи событий на долгие годы — это требуется регулирующими органами в атомной и химической промышленности для расследования аварийных ситуаций и подтверждения соответствия нормам эксплуатации.
- «Горячая замена» компонентов: Возможность замены неисправных модулей (питание, коммуникация) без остановки контроллера снижает время простоя до нескольких минут — критично для непрерывных процессов, например, атомные электростанции, где остановка на 1 час обходится миллиардами долларов.
Примеры применения
Модуль ABB PCD530A102 3BHE041343R0102 широко используется как центральный контроллер в системах с najwyвыми требованиями к надежности:
- Атомные электростанции (система безопасности реактора): В роли основного CPU для системы защиты реактора (SIR) — ABB PCD530A102 3BHE041343R0102 обрабатывает данные от датчиков нейтронной мощности, температуры коре и уровня воды (через модули ABB TC512V1), выполняет алгоритмы оценки безопасного состояния и отправляет команды на модули выходов ABB UAC389AE02 для срабатывания защитных устройств (например, инжекция борной кислоты). Двойная избыточность гарантирует работу даже при сбое одного канала, а SIL 3 соответствие подтверждает соответствие международным нормам безопасности.
- Крупные нефтеперерабатывающие комплексы (установка каталитического крекинга): Для управления всем циклом крекинга — CPU обрабатывает данные от 200+ модулей периферии (температура реактора, давление пара, уровень катализатора), выполняет алгоритмы предиктивного контроля для предотвращения заклинки катализатора и передает данные в SCADA ABB Ability™ System 800xA через защищенный Ethernet. В случае сбоя одного канала переключение происходит за ≤30 мс, что не влияет на стабильность процесса.
- Химические реакторные установки (производство полиэтилена высокого давления): Для управления реактором с рабочим давлением 3000 атм — ABB PCD530A102 3BHE041343R0102 обрабатывает сигналы от датчиков давления (AI) и состояния клапанов (DI), выполняет алгоритмы регулирования подачи мономера и катализатора и поддерживает связь с MES-системой для учета производства. Изоляция каналов защищает от помех от высоковольтных систем нагрева реактора.
- Гидроэлектростанции (система управления турбинами и генераторами): Для синхронного управления несколькими турбинами (например, 4 турбины по 250 МВт) — CPU обрабатывает данные от датчиков скорости турбин, напряжения генераторов и уровня воды в водохранилище, выполняет алгоритмы синхронизации генераторов с сетью и отправляет команды на приводы регулирующих клапанов. Длинная архивация логов позволяет анализировать эффективность работы турбин за несколько лет и оптимизировать режимы эксплуатации.
- К
