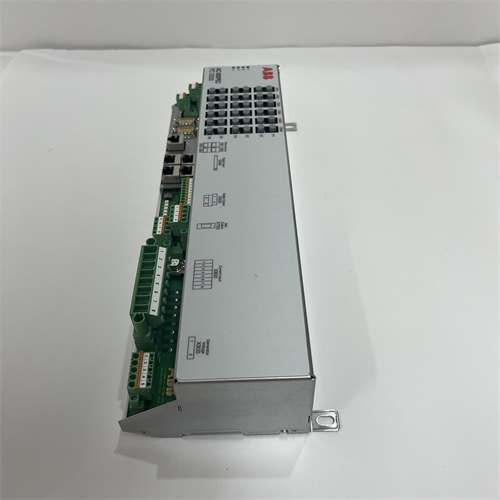

ABB PCD530A102 3BHE041343R0102

Описание

Общие сведения о продукте

Описание продукта

1. 32 входа и 16 выходов для масштабных систем: Модуль ABB PCD530A102 3BHE041343R0102 имеет 32 независимых цифровых входа (режимы НО/НИ — Normally Open/Normally Closed) и 16 цифровых выходов (открытый коллектор, максимальный ток 0.5 А/канал), что позволяет заменить несколько отдельных модулей на одно устройство. Например, в тепловой электростанции PCD530A102 3BHE041343R0102 считывает сигналы от 28 механических переключателей (проверка положения клапанов котла) через входы и управляет 12 приводами дросселей топливоподачи через выходы — это экономит место в шкафу электрооборудования и упрощает схему подключения.
2. Быстрая реакция и защита от помех: ABB PCD530A102 3BHE041343R0102 обеспечивает время реакции на входные сигналы ≤1 мс — критично для систем с высокими требованиями к скорости (например, аварийное отключение оборудования при превышении параметров). Входы модуля оснащены фильтрами электромагнитных помех (соответствие стандарту IEC 61000-6-2, класс Industrial), что предотвращает ложные срабатывания даже в условиях сильного шума (например, рядом с электродвигателями котла). Выходы имеют индивидуальную защиту от перегрузок и коротких замыканий — при превышении тока на канале выше 0.5 А модуль автоматически ограничивает ток, предотвращая повреждение себя и приводов.
3. Диагностика в реальном времени и интеграция с Symphony Plus: ABB PCD530A102 3BHE041343R0102 передает в контроллер Symphony Plus детальную диагностическую информацию: состояние каждого канала (активен/неактивен), тип ошибки (обрыв кабеля, короткое замыкание), время возникновения сбоя. Это позволяет операторам быстро локализовать проблемы — например, если вход 15 не принимает сигнал, модуль отправляет в SCADA данные о «обрыве кабеля к переключателю клапана 3», и инженер может устранить неисправность за 15–20 минут. Дополнительно модуль поддерживает синхронизацию с другими компонентами Symphony Plus (аналоговые модули, контроллеры) через проприетарную шину ABB, без задержек в передаче данных.

Технические параметры

• Тип модуля: Комбинированный цифровой I/O-модуль для ABB Symphony Plus;
• Количество каналов:
  • Входы: 32 (независимые, НО/НИ, 24 В DC);
  • Выходы: 16 (открытый коллектор, 24 В DC);
• Параметры входов:
  • Номинальное напряжение: 24 В DC (диапазон 18–30 В DC);
  • Минимальный входной ток для срабатывания: 4 мА;
  • Время реакции: ≤1 мс;
  • Фильтр помех: 50/60 Гц (автоматическое подавление);
• Параметры выходов:
  • Максимальный ток на канал: 0.5 А (продолжительный);
  • Максимальный пиковый ток: 1 А (≤10 мс);
  • Защита: Лимитатор тока + термисторная защита;
• Питание:
  • Напряжение: 24 В DC ±10% (от шасси Symphony Plus);
  • Потребляемый ток: ≤1.2 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси ABB Symphony Plus;
  • Размеры (длина × ширина × высота): 220 mm × 100 mm × 60 mm;
  • Вес: ~1.2 кг;
  • Индикаторы LED: 48 (32 зеленых — входы, 16 желтых — выходы) + 1 красный (общая ошибка);
• Совместимость:
  • Системы: ABB Symphony Plus, ABB System 800xA;
  • Сенсоры/исполнители: Индуктивные/фотоэлектрические сенсоры, приводы, контакторы (24 В DC);
• Стандарты соответствия: IEC 61131-2, IEC 61000-6-2, CE, UL 508.

Преимущества и особенности

1. Масштабность: 32 входа и 16 выходов позволяют обрабатывать большой объем дискретных сигналов — идеально для крупных объектов (электростанции, трубопроводы) с множеством сенсоров и приводов.
2. Надежность: Индивидуальная защита выходов, фильтрация помех и быстрая реакция предотвращают сбои в работе процесса и повреждение оборудования.
3. Удобная диагностика: Передача детальной информации о состоянии каналов в SCADA сокращает время поиска неисправностей, снижая простои.
4. Интеграция с Symphony Plus: Полная совместимость с системой ABB гарантирует синхронную работу с другими модулями и контроллерами, без конфликтов в передаче данных.
5. Стабильность в суровых условиях: Работа в диапазоне 0–60 °C и устойчивость к вибрациям делают модуль подходящим для энергетики, нефтегазовой и металлургической отраслей.

Примеры применения

1. Энергетика (тепловая электростанция):
   • Задача: Мониторинг 28 клапанов котла (через механические переключатели) и управление 12 дросселями топливоподачи, а также сигнализация о аварийных положениях клапанов.
   • Конфигурация: ABB PCD530A102 3BHE041343R0102 установлен в шасси Symphony Plus, входы подключены к переключателям клапанов, выходы — к дросселям и сигнальным маякам. При открытии клапана 5 переключатель отправляет сигнал на вход 5 (зеленый индикатор загорается), контроллер записывает состояние и регулирует дроссель 3 через выход 3 (желтый индикатор загорается). При обрыве кабеля к переключателю клапана 10 модуль сигнализирует об ошибке в SCADA, оператор заменяет кабель без остановки котла.
2. Н нефтегазовая промышленность (трубопроводная станция):
   • Задача: Мониторинг 30 датчиков давления (индуктивные, сигнал «авария» — дискретный) и управление 14 клапанами блокировки трубопровода при превышении давления.
   • Конфигурация: ABB PCD530A102 3BHE041343R0102 считывает сигналы «авария» от датчиков через входы — при превышении давления на участке 7 вход 7 активируется, контроллер через выход 7 закрывает клапан блокировки. Фильтр помех подавляет шумы от компрессоров, предотвращая ложные тревоги.
3. Гидроэнергетика (гидроузел):
   • Задача: Мониторинг 25 механизмов затвора гидротурбины (переключатели положения) и управление 10 приводами регулирующих лопаток.
   • Конфигурация: ABB PCD530A102 3BHE041343R0102 подключен к переключателям затвора и приводам. При закрытии затвора 3 вход 3 активируется, контроллер через выход 3 регулирует лопатки, увеличивая производительность турбины. Время реакции ≤1 мс гарантирует быструю реакцию на изменение положения затвора, предотвращая перепад давления.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB PCD530A102 3BHE041343R0102 если вам нужно обработать 20+ дискретных сигналов в составе системы ABB Symphony Plus (электростанции, трубопроводы). Оптимально для проектов с требованиями к надежности и быстрой реакции.
• Предостережения:
  • Используйте только экранированные кабели для подключения сенсоров — усиливает защиту от помех;
  • Не превышайте максимальный ток на выходах (0.5 А) — для высокомощных приводов используйте дополнительные контакторы;
  • Регулярно проверяйте состояние LED-индикаторов — негорящий индикатор входа указывает на проблему с сенсором или кабелем;
  • При замене модуля сохраняйте конфигурацию каналов в контроллере Symphony Plus — ускоряет адаптацию нового устройства.
