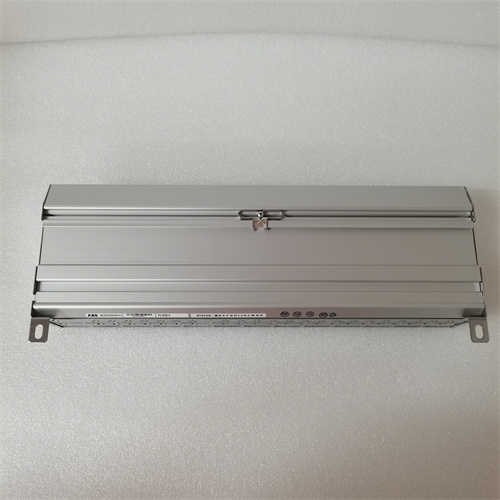

Общая характеристика продукта: ABB PCS6000 VLM70 3BHE034262R0001
Первым делом рассмотрим промышленный модуль питания и защиты для высоковольтных систем автоматизации — ABB PCS6000 VLM70 3BHE034262R0001, относящийся к серии ABB PCS6000 (специализирующейся на надежных, высокоэффективных решениях для питания и мониторинга критических промышленных систем: трансформаторы, генераторы, высоковольтные switcheры в энергетике и нефтегазе). Это устройство сочетает функции стабильного питания (преобразование напряжения) и комплексной защиты (от перегрузки, короткого замыкания, нестабильности сети), обеспечивая бесперебойную работу контроллеров и сенсоров в высоковольтных объектах. ABB PCS6000 VLM70 3BHE034262R0001 выделяется высокой эффективностью (до 95%), широким диапазоном входного напряжения и глубокой интеграцией с системами мониторинга ABB, становясь критическим элементом для объектов, где остановка автоматизации может привести к серьезным экономическим потерям (например, электростанции, крупные нефтегазовые комплексы).
ABB PCS6000 VLM70 3BHE034262R0001 гарантирует стабильное питание даже при значительных колебаниях входного напряжения: например, на гидроэлектростанции ABB PCS6000 VLM70 3BHE034262R0001 питает 8 контроллеров ABB AC800M (управляющих гидротурбинами) и 12 датчиков высокого напряжения, поддерживая выходное напряжение 24 В DC с погрешностью ≤±0.5% при колебаниях входного напряжения от 85 В до 264 В АЦП. Благодаря встроенному baterry backup (опционально) модуль обеспечивает бесперебойное питание в течение 10–30 минут при отключении основного источника, что дает время для безопасной остановки процессов и предотвращает потерю данных. Также ABB PCS6000 VLM70 3BHE034262R0001 поддерживает дистанционное мониторинга через протокол Modbus TCP: операторы могут отслеживать параметры работы (ток, напряжение, температура) в реальном времени через SCADA-систему ABB Ability, а при возникновении аварий (например, перегрузка) модуль отправляет сигнал предупреждения и автоматически активирует резервный канал питания.
Особенно стоит отметить, что ABB PCS6000 VLM70 3BHE034262R0001 разработан с учетом требований к работе в высоковольтных зонах: он имеет повышенную диэлектрическую прочность (≥2.5 кВ) и соответствует стандартам безопасности для работы вблизи оборудования с напряжением до 35 кВ. Интеграция с системами защиты ABB (например, реле ABB REL650) позволяет синхронизировать действия модуля с другими элементами автоматизации — например, при коротком замыкании в высоковольтной цепи ABB PCS6000 VLM70 3BHE034262R0001 отключает не критические нагрузки, сохраняя питание для систем безопасности. Полную информацию о ABB PCS6000 VLM70 3BHE034262R0001, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB PCS6000 VLM70 3BHE034262R0001] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PCS6000 VLM70 3BHE034262R0001
Технические характеристики ABB PCS6000 VLM70 3BHE034262R0001 соответствуют стандартам IEC 61557-12 (для модулей питания промышленных систем) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль питания с функциями защиты серии ABB PCS6000 |
| Параметры входного питания | • Тип входного напряжения: АЦП (однофазное) • Диапазон входного напряжения: 85 В – 264 В АЦП (50/60 Гц) • Максимальный входной ток: 10 А • Диэлектрическая прочность (вход-выход): ≥2.5 кВ (1 мин, 50 Гц) • Уровень помех: Класс A (по EN 61000-6-4) |
| Параметры выходного питания | • Тип выходного напряжения: DC • Номинальное выходное напряжение: 24 В DC (настраиваемое: 22 В – 26 В DC) • Максимальный выходной ток: 70 А • Погрешность выходного напряжения: ≤±0.5% (при номинальной нагрузке) ・纹波 (пulsation) выходного напряжения: ≤50 мВ пик-пик • Эффективность: ≥95% (при нагрузке 50% – 100%) |
| Функции защиты | • Защита от перегрузки: Автоматическое ограничение тока до 110% номинального (77 А), восстановление после устранения причины • Защита от короткого замыкания: Ток ограничения ≤100 А (кратковременно ≤1 с), отключение выхода при длительном замыкании • Защита от перегрева: Отключение при температуре корпуса ≥85 °C, восстановление при охлаждении до 60 °C • Защита от нестабильности входного напряжения: Активация battery backup при падении входного напряжения ниже 85 В АЦП |
| Battery backup (опционально) | • Тип батареи: Литий-ион (Li-ion) • Емкость батареи: 10 А·ч – 50 А·ч (в зависимости от конфигурации) • Время автономной работы: 10 мин – 30 мин (при нагрузке 50 А) ・Система зарядки: Автоматическая (涓уровая зарядка при полной зарядке), защита от перезарядки |
| Коммуникация и мониторинг | • Протоколы коммуникации: Modbus TCP, IEC 61850 (для энергетических объектов) • Интерфейсы: 1 × Ethernet (RJ45, 10/100 Mbps), 1 × RS485 (для локального мониторинга) • Параметры мониторинга: Входное/выходное напряжение, выходной ток, температура корпуса, состояние батареи, количество аварий • Логирование: До 10 000 событий (с отметкой времени NTP) |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, EN 50022) или панельное (для высоковольтных шкафов) • Класс защиты (IP): IP40 (защита от пыли и капель воды под углом ≤15°) • Габариты (Ш×В×Г): 180 × 250 × 120 мм (ширина × высота × глубина) • Вес: ~5.5 кг (без батареи), ~8.0 кг (с батареей 50 А·ч) • Индикаторы: LED «Power» (зеленый — питание нормальное), LED «Battery» (желтый — батарея заряжена, красный — батарея разряжена), LED «Alarm» (красный — авария) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +55 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 м/с² (10–500 Гц) • Устойчивость к ударению: ≤15 Г (продолжительность 11 мс) |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — для зон 1), IEC 61557-12 (безопасность питания) |
Преимущества и особенности ABB PCS6000 VLM70 3BHE034262R0001
-
Высокая стабильность и эффективность питания
ABB PCS6000 VLM70 3BHE034262R0001 поддерживает широкий диапазон входного напряжения (85 В – 264 В АЦП), что позволяет работать в сетях с нестабильным напряжением (например, удаленные электростанции в регионах с неполной инфраструктурой). Выходное напряжение 24 В DC имеет погрешность ≤±0.5%, что критически важно для чувствительных устройств — например, датчиков высокого напряжения и контроллеров ABB AC800M, требующих точного питания для стабильной работы. Эффективность ≥95% минимизирует тепловыделение, что снижает нагрузку на системы охлаждения шкафов и увеличивает срок службы модуля. -
Комплексная защита и отказоустойчивость
Модуль сочетает несколько уровней защиты: от перегрузки, короткого замыкания, перегрева и нестабильности входного напряжения. Опциональное battery backup гарантирует бесперебойное питание при отключении основного источника — особенно важно для систем безопасности (например, аварийные остановки турбин в электростанциях), где даже кратковременная отмена питания может привести к аварии. Также ABB PCS6000 VLM70 3BHE034262R0001 имеет повышенную диэлектрическую прочность (≥2.5 кВ), что позволяет монтировать его вблизи высоковольтного оборудования (до 35 кВ) без риска повреждения. -
Глубокая интеграция с системами мониторинга и автоматизации
Поддержка протоколов Modbus TCP и IEC 61850 позволяет интегрировать ABB PCS6000 VLM70 3BHE034262R0001 в существующие системы SCADA (например, ABB Ability Network Manager) и контроллеры ABB. Операторы могут дистанционно отслеживать параметры работы (ток, напряжение, состояние батареи) и получать алерты при авариях, что сокращает время реакции и снижает необходимость в выездах на объект. Логирование событий с отметкой времени NTP также облегчает анализ причин аварий и соответствие требованиям регулирующих органов (например, в энергетике). -
Простота эксплуатации и обслуживания
Интуитивно понятный веб-интерфейс (доступный через Ethernet) позволяет настраивать параметры модуля (на выходное напряжение, уровень триггера аварий) и проверять состояние без дополнительного ПО. Система автоматической зарядки батареи и защита от перезарядки упрощают обслуживание — не требуется регулярная ручная проверка батареи. Компактный дизайн и DIN-рейли монтаж экономят пространство в шкафу, а класс защиты IP40 защищает модуль от пыли и капель воды, что актуально для промышленных условий.
Примеры применения ABB PCS6000 VLM70 3BHE034262R0001
- Энергетика: Питание контроллеров гидротурбины
На крупной гидроэлектростанции ABB PCS6000 VLM70 3BHE034262R0001 обеспечивает питание для 8 контроллеров ABB AC800M (управляющих поворотом лопастей гидротурбины) и 15 датчиков положения (точность ≤0.1 мм):
- Модуль принимает входное напряжение 110 В – 230 В АЦП (из распределительной сети станции) и преобразует его в 24 В DC для контроллеров;
- При колебаниях входного напряжения до ±30% ABB PCS6000 VLM70 3BHE034262R0001 поддерживает выходное напряжение с погрешностью ≤±0.5%, гарантируя стабильную работу датчиков;
- Встроенная батарея 50 А·ч обеспечивает автономное питание в течение 25 минут при отключении основного источника — достаточное время для безопасного закрытия лопастей турбины и остановки генератора;
- Параметры работы (ток, температура) передаются в SCADA-систему ABB Ability через Modbus TCP, и операторы получают алерты при приближении температуры к критическому порогу (85 °C).
- Нефтегаз: Питание систем защиты высоковольтных switcheров
На нефтегазовом комплексе ABB PCS6000 VLM70 3BHE034262R0001 питает системы защиты для 4 высоковольтных switcheров (напряжение 110 кВ):
- Модуль монтирован в шкафу switcheра, имеет диэлектрическую прочность 2.5 кВ и защищен от помех от высоковольтной цепи;
- Питание предоставляется для реле защиты ABB REL650 (контроль коротких замыканий, перегрузок) и сенсоров тока/напряжения;
- При коротком замыкании в switcheре ABB PCS6000 VLM70 3BHE034262R0001 активирует защиту от перегрузки (ток ≤77 А) и отправляет сигнал в центральный контроллер, который отключает switcheр;
- Battery backup 30 А·ч поддерживает питание систем защиты в течение 15 минут при отключении основного источника, позволяя операторам записать данные аварии и произвести диагностику.
- Тяжелая промышленность: Питание автоматики металлургического печи
В металлургическом цехе ABB PCS6000 VLM70 3BHE034262R0001 питает автоматическую систему управления электропечи для выплавки стали:
- Система включает контроллер ABB PM556-TP-ETH, 10 датчиков температуры (PT100, диапазон 0–1800 °C) и 5 приводов регулирующих клапанов;
- ABB PCS6000 VLM70 3BHE034262R0001 обеспечивает стабильное 24 В DC для датчиков (требуют точного питания для измерения температуры с погрешностью ≤±1 °C);
- При перегрузке системы (например, одновременное включение всех приводов) модуль ограничивает ток до 77 А, предотвращая выгорание компонентов;
- Температура корпуса модуля мониторится в реальном времени: при превышении 80 °C отправляется сигнал на контроллер, который снижает нагрузку на приводы и активирует дополнительное охлаждение шкафа.
