Описание
Общее описание продукта

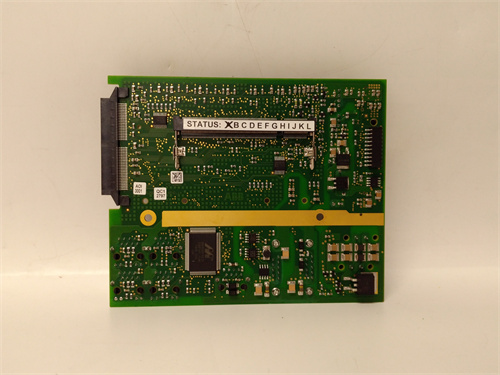

Основным объектом рассмотрения — ABB PDD200A101 (ссылка на продукт: [вставить ссылку]). Это промышленный аналогово-цифровой преобразователь компании ABB, разработанный для интеграции с контроллерами ABB AC800M и системами DCS 800xA в критических промышленных процессах (нефтегаз, химическая промышленность, энергетика). ABB PDD200A101 специализируется на точном преобразовании аналоговых сигналов от датчиков (температуры, давления, расхода) в цифровой формат, обеспечивая надежную передачу данных в контроллеры и системы мониторинга. Благодаря высокой точности, устойчивости к внешним помехам и глубокой интеграции с экосистемой ABB, ABB PDD200A101 гарантирует стабильность работы в суровых условиях, где искажения сигналов могут привести к ошибкам в управлении и аварийным ситуациям. Особенно ценной является его компактность и возможность масштабирования, что позволяет адаптировать модуль к проектам разного размера без сложных модификаций.
Технические параметры продукта
- Тип устройства: Аналогово-цифровой преобразователь (ADC) с 4 каналами
- Количество каналов: 4 независимых аналоговых входов (дифференциальные, настраиваемые)
- Поддерживаемые сигналы: 4–20 мА DC, 0–10 В DC, 0–5 В DC, термопары (типы J, K, T, E), RTD (Pt100, Pt1000)
- Точность преобразования: ±0,02% от полного диапазона (при 25 °C); температурная дрейф ≤ 20 ppm/°C
- Частота дискретизации: 10 Гц на канал (для сбора данных из стабильных процессов)
- Изоляция: Галваническая изоляция (2500 В AC) между каналами, 5000 В AC между модулем и DCS
- Рабочая температура: от -20 °C до +60 °C
- Влажность: До 95% (без конденсации)
- Питание: 24 В DC (получается от шейна контроллера ABB AC800M), потребляемая мощность ≤ 3,5 Вт
- Габаритные размеры: 85 мм × 120 мм × 30 мм (компактный дизайн для монтажа в шкафах DCS)
- Класс защиты: IP20 (для монтажа в закрытых распределительных щитах безопасной зоны)
- Монтаж: Разъемное крепление к шейну контроллера ABB AC800M или DIN-рейковое крепление (совместимо с 35 мм стандартными рейками)
- Дополнительные функции: LED-индикаторы состояния каналов и питания, диагностика обрыва кабеля/короткого замыкания, онлайн-диагностика через ПО ABB Control Builder M, логирование ошибок (последние 200 записей), поддержка обновления прошивки по сети
Преимущества и особенности
- Экстремальная точность и стабильность: С точностью ±0,02% и низким температурным дрейфом ABB PDD200A101 идеально подходит для процессов с жесткими требованиями к измерению — например, регулирование давления в нефтепроводах или концентрации реагентов в химических реакторах. Это исключает искажения данных, которые могли бы привести к неверным решениям операторов или аварийным ситуациям.
- Строгая защита от помех и перепадов напряжения: Галваническая изоляция 5000 В AC между модулем и DCS защищает ABB PDD200A101 от электромагнитных помех от мощного электрооборудования (трансформаторы, турбины) и молниевых разрядов — актуально для удаленных энергетических объектов и нефтегазовых площадок. Защита от обрыва кабеля и короткого замыкания автоматически сигнализирует об ошибках, позволяя операторам своевременно устранить проблемы.
- Глубокая интеграция с системами ABB: ABB PDD200A101 автоматически распознается контроллерами ABB AC800M и DCS 800xA, и его конфигурация осуществляется через стандартное ПО ABB Control Builder M. Поддержка native-интерфейсов ABB обеспечивает синхронную передачу цифровых данных в реальном времени, упрощая коммиссиюрование и минимизируя риск несовместимости с другими компонентами системы.
- Универсальность в поддержке сигналов: Поддержка всех основных типов аналоговых сигналов (от стандартных 4–20 мА до специфических термопар и RTD) позволяет использовать ABB PDD200A101 для подключения разных датчиков в одном шкафу — например, датчиков температуры (термопары K) и давления (4–20 мА) в системе охлаждения турбины. Это сокращает количество оборудования и упрощает монтаж.
- Простота диагностики и обслуживания: LED-индикаторы на каждом канале позволяют операторам быстро определить состояние датчика (нормальный сигнал/обрыв/короткое замыкание) без подключения дополнительного оборудования. Онлайн-диагностика через Control Builder M предоставляет детальную информацию о причинах ошибок, сокращая время поиска неисправностей и простоя производства.
Случаи применения в отраслях
- Нефтегазовая промышленность (нефтепереработка): ABB PDD200A101 преобразует сигналы от датчиков давления (4–20 мА) и температуры (термопары K) в колоннах ректификации, передавая цифровые данные в контроллер ABB AC800M. Точность ±0,02% гарантирует, что параметры процесса регулируются с минимальной ошибкой, предотвращая перегрузку колонн и снижение качества продукции (бензин, мазут).
- Химическая промышленность (производство удобрений): Модуль обрабатывает сигналы от датчиков расхода химических реагентов (0–10 В DC) и уровня жидкости в реакторах (RTD Pt100), передавая данные в DCS 800xA. Защита от обрыва кабеля предупреждает остановку реактора при сбое датчика, защищая дорогостоящее оборудование и сырье.
- Электроэнергетика (ТЭЦ): ABB PDD200A101 преобразует сигналы от датчиков температуры пара (термопары E) и давления в турбинах (4–20 мА) в цифровой формат, передавая их в систему мониторинга. Высокая изоляция 5000 В AC защищает модуль от помех от трансформаторов, а точность измерения гарантирует безопасную эксплуатацию турбин.
- Фармацевтика (производство лекарств): Модуль контролирует сигналы от датчиков температуры сушилок (RTD Pt1000) и концентрации растворов (4–20 мА), обеспечивая соответствие параметров стандартам ГМП. Точность ±0,02% предотвращает брак лекарств из-за нестабильных условий процесса.
Сравнение с конкурентами
В таблице ниже представлено сравнение ABB PDD200A101 с аналогичными аналогово-цифровыми преобразователями:
| Параметр | ABB PDD200A101 | Siemens S7-1500 SM 331 (6ES7331-7NF10-0AB0) | Yokogawa SDV144-S63 |
|---|---|---|---|
| Количество каналов | 4 (дифференциальные) | 8 (单端 /дифференциальные) | 4 (дифференциальные) |
| Точность преобразования | ±0,02% | ±0,1% | ±0,02% |
| Изоляция (модуль/система) | 5000 В AC | 2500 В AC | 5000 В AC |
| Совместимость с системами | ABB AC800M/DCS 800xA | Siemens S7-1500/PCS 7 | Yokogawa CENTUM VP |
| Поддерживаемые сигналы | 4–20 мА, 0–10 В, 热电偶，RTD | 4–20 мА, 0–10 В, RTD | 4–20 мА, 0–10 В, 热电偶，RTD |
| Цена (примерная) | Средняя–Высокая | Средняя | Высокая |
Ключевые различия: ABB PDD200A101 выделяется глубокой интеграцией с системами ABB AC800M/DCS 800xA и оптимальным соотношением точности, изоляции и цены по сравнению с аналогами. Siemens SM 331 имеет больше каналов, но низкую точность и изоляцию, а Yokogawa SDV144-S63 — более высокую цену и ограниченную совместимость с не-Yokogawa системами. Для проектов с контроллерами ABB ABB PDD200A101 является неоспоримым выбором благодаря native-интеграции и соответствию требованиям промышленной безопасности.
Советы по выбору
- Проверьте совместимость с контроллером: ABB PDD200A101 идеально подходит для контроллеров ABB AC800M и DCS 800xA. Для систем других брендов (Siemens S7-1500, Yokogawa CENTUM VP) лучше выбрать брендовые преобразователи для обеспечения полной совместимости и поддержки.
- Оцените требования к точности: Для процессов, где допустимая ошибка ≤ 0,05% (например, фармацевтика, атомная энергетика), ABB PDD200A101 с ±0,02% подходит лучше, чем модули с более низкой точностью.
- Учтите количество подключаемых датчиков: 4 канала позволяют подключить до 4 датчиков. Для проектов с > 4 датчиками можно подключить несколько ABB PDD200A101 через шину контроллера ABB, что обеспечивает масштабируемость без сложных модификаций.
- Определите тип используемых сигналов: Если проект включает термопары или RTD (например, в энергетике), ABB PDD200A101 — идеальный выбор. Для простых систем с только 4–20 мА сигналами можно рассмотреть более экономичные модели.
Меры предосторожности
- Соблюдайте правила подключения сигналов: При подключении термопар строго соблюдайте полярность и используйте кабели соответствующего типа (например, медно-никелевые для типа K). Для RTD используйте четырехпроводное соединение, чтобы компенсировать падение напряжения на длинных кабелях — неправильное подключение приведет к искажениям сигнала ABB PDD200A101.
- Отключите питание при монтаже: Перед подключением модуля к шейну или заменой кабелей отключите источник питания контроллера ABB AC800M — это предотвращает риск электротравмы и повреждения шейна или модуля.
- Используйте экранированные кабели: Для длинных кабелей (более 100 м) используйте экранированные витые пары, подключая экран только с одной стороны (к земле DCS). Это увеличивает устойчивость к электромагнитным помехам и сохраняет точность преобразования.
- Регулярно выполняйте калибровку: Каждый год выполняйте калибровку через ПО ABB Control Builder M — это компенсирует температурную дрейф и сохраняет точность ±0,02%. Пропуск калибровки может привести к постепенному снижению качества данных и нарушению требований к процессу.
- При замене используйте только оригинальные модули: Неоригинальные аналоги ABB PDD200A101 не соответствуют требованиям к точности и изоляции, могут привести к искажению данных или повреждению DCS, что увеличивает риск аварий.
