Описание

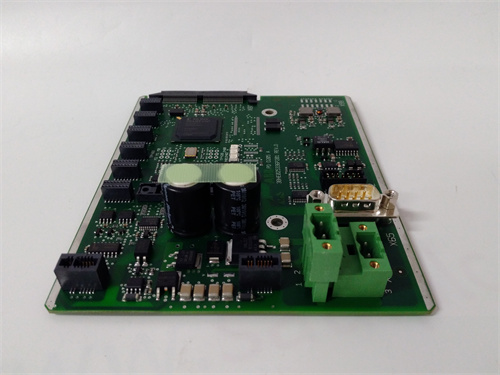

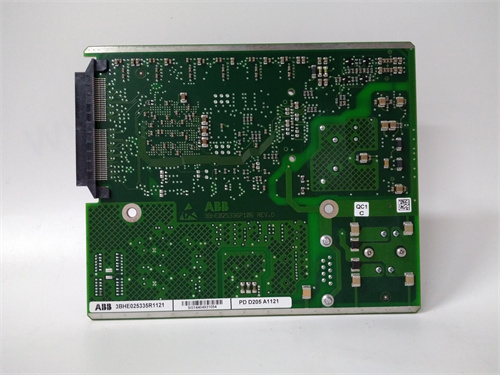

Общая характеристика продукта: ABB PDD205A1121
Первым делом рассмотрим промышленный модуль диспетчеризации сигналов (сигнальный модуль) для систем автоматизации ABB — ABB PDD205A1121, относящийся к серии ABB Advant DCS (специализирующейся на надежных, высокопроизводительных решениях для распределенных систем управления технологическими процессами в энергетике, нефтегазе и химической промышленности). Это устройство предназначено для сбора, обработки и распределения аналоговых и дискретных сигналов между различными компонентами автоматизации (датчики, контроллеры, исполнительные механизмы), обеспечивая согласование уровней сигналов и защиту от помех. ABB PDD205A1121 сочетает в себе гибкость в работе с различными типами сигналов, высокую надежность и глубокую интеграцию с контроллерами ABB Advant, становясь ключевым элементом для систем, где требуется точная передача данных между географически распределенными устройствами (например, электростанции, крупные нефтеперерабатывающие заводы, трубопроводы).
ABB PDD205A1121 гарантирует стабильную передачу сигналов даже в условиях высоких электромагнитных помех: например, на нефтеперерабатывающем заводе ABB PDD205A1121 передает сигналы от 8 датчиков давления (4–20 мА) и 4 датчиков температуры (сигнал от термопар К-тип) из опасной зоны (зона 2) в контроллер ABB Advant OCS, расположенный в безопасном помещении. Благодаря galvanic изоляции 2500 В АЦП между входными и выходными каналами ABB PDD205A1121 защищает контроллер от высоких напряжений и шунтирующих токов, возникающих в опасных зонах, а встроенные фильтры шумов подавляют помехи от промышленных инверторов и электродвигателей. Также ABB PDD205A1121 поддерживает функцию диагностики в реальном времени: при обрыве кабеля или неисправности датчика модуль мгновенно отправляет сигнал аварии в контроллер, позволяя операторам быстро устранить проблему.
Особенно стоит отметить, что ABB PDD205A1121 полностью совместим с системами ABB Advant DCS и конфигурируется через программное обеспечение ABB Control Builder — инженеры могут настраивать тип обрабатываемых сигналов (аналоговые/дискретные), параметры фильтрации и логику распределения сигналов для каждого канала без остановки основного процесса. Это сокращает время commissioning и упрощает адаптацию модуля к меняющимся технологическим требованиям. Полную информацию о ABB PDD205A1121, включая технические спецификации, схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB PDD205A1121] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PDD205A1121
Технические характеристики ABB PDD205A1121 соответствуют стандартам IEC 61131-2 (для модулей сигнальной обработки) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный модуль диспетчеризации сигналов (аналогово-дискретный) для ABB Advant DCS |
| Каналы сигнальной обработки | • Количество аналоговых входов (AI): 8 (настраиваемые, 4–20 мА DC / 0–10 В DC / сигналы термопар) • Количество аналоговых выходов (AO): 4 (настраиваемые, 4–20 мА DC / 0–10 В DC) • Количество дискретных входов (DI): 4 (24 В DC, логический уровень «0» ≤5 В, «1» ≥15 В) • Количество дискретных выходов (DO): 2 (24 В DC, максимальный ток на канал: 1 А) |
| Производительность | • Разрешение аналоговых каналов (AI/AO): 16 бит • Погрешность аналоговых каналов: ≤±0.1% FSR (при 25 °C) • Время реакции дискретных каналов (DI/DO): ≤1 мс • Цикл обновления данных: ≤10 мс (все каналы) |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между входами/выходами, каналами и контроллерной шиной) • ЭМС-защита: EMC-класс A (по EN 61000-6-2) • Защита от короткого замыкания (AO/DO): Токовое ограничение (≤3 А для AO, ≤1.5 А для DO) + сигнал аварии • Защита от перегрева: Отключение при температуре корпуса >70 °C (автоматическое восстановление) |
| Диагностика | • Тип диагностики: В реальном времени (обрыв кабеля, короткое замыкание, неисправность канала) • Передача сигнала аварии: Digital output на контроллер + сообщение в Control Builder • Лог ошибок: Сохранение последних 10 неисправностей (с отметкой времени) |
| Питание | • Напряжение: 24 В DC (диапазон: 19.2–30 В DC) • Потребление: ≤5 ВА (без нагрузки на выходные каналы) • Максимальный входной ток: ≤0.21 А |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, согласно EN 50022) или на шасси ABB Advant • Корпус: Металл (алюминий с антикоррозийным покрытием) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 100 × 120 × 60 мм • Вес: ~0.6 кг • Индикаторы: LED питания (зеленый), LED статуса каждого канала (зеленый — активен, желтый — предупреждение), LED общей ошибки (красный) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IECEx, ATEX (для зон с повышенным риском взрыва — тип Ex d IIC T4 Ga) |
Преимущества и особенности ABB PDD205A1121
-
Гибкость в обработке различных типов сигналов
Поддержка 8 аналоговых входов (с возможностью настройки под токовые, напряжностные сигналы и термопары) и 4 дискретных каналов делает ABB PDD205A1121 универсальным решением для большинства промышленных приложений. Например, на электростанции модуль может одновременно обрабатывать сигналы от датчиков давления (4–20 мА), температуры пара (термопар) и состояния вентилей (DI), передавая все данные в контроллер за один цикл обновления. -
Высокая надежность и защита в опасных зонах
Galvanic изоляция 2500 В АЦП и сертификация ATEX (Ex d IIC T4 Ga) позволяют использовать ABB PDD205A1121 в опасных зонах с повышенным риском взрыва (например, на нефтеперерабатывающих заводах, где присутствуют легковоспламеняющиеся газы). Защита от короткого замыкания и перегрева дополнительно повышает надежность, предотвращая повреждение модуля и подключенного оборудования. -
Точность и скорость передачи данных
16-битное разрешение аналоговых каналов и погрешность ≤±0.1% FSR гарантируют высокую точность измерений, критически важную для процессов с жесткими требованиями к качеству (например, синтез химикатов, регулирование параметров турбин). Время реакции ≤1 мс для дискретных каналов также позволяет использовать модуль для приложений с быстрым откликом (например, аварийное остановка оборудования). -
Глубокая интеграция с системами ABB Advant
Полная совместимость с контроллерами ABB Advant OCS и конфигурация через ABB Control Builder упрощают интеграцию ABB PDD205A1121 в существующие системы: данные модуля автоматически синхронизируются с контроллером, а сигналы аварии интегрируются в общую систему алертов. Это исключает задержки в передаче данных и повышает общую эффективность управления процессом.
Примеры применения ABB PDD205A1121
- Нефтегаз: Обработка сигналов в опасной зоне
На нефтеперерабатывающем заводе ABB PDD205A1121 установлен в опасной зоне 1 (présence постоянной угрозы взрыва) и обрабатывает сигналы от 8 датчиков концентрации метана (4–20 мА) и 4 датчиков температуры (термопар J-тип):
- Модуль передает обработанные сигналы в контроллер ABB Advant OCS (расположенный в безопасном помещении) через galvanically изолированные линии;
- При превышении концентрации метана 10% LEL (нижняя эксплозионная концентрация) модуль отправляет сигнал аварии в контроллер, который активирует систему вентиляции и подачу инертного газа.
- Энергетика: Контроль параметров турбины
На газовой электростанции ABB PDD205A1121 обрабатывает сигналы от датчиков, контролирующих параметры газовой турбины:
- Аналоговые входы: Давление газа на входе (4–20 мА), температура выхлопных газов (термопар К-тип), скорость вращения турбины (0–10 В);
- Дискретные входы: Состояние клапанов запуска (включен/выключен), наличие масла в системе смазки;
- Аналоговые выходы: Команды на регулировку клапана подачи газа (4–20 мА), скорость привода системы охлаждения (0–10 В);
- Данные передаются в контроллер за 10 мс, позволяя операторам быстро корректировать параметры турбины и оптимизировать выработку электроэнергии.
- Химическая промышленность: Синтез лекарств
На фармацевтическом заводе ABB PDD205A1121 контролирует процесс синтеза лекарств, обрабатывая сигналы от датчиков:
- Концентрация реагентов (4–20 мА), температура реактора (термопар Pt100), уровень жидкости (0–10 В);
- Дискретные входы: Состояние смесителя (работает/остановлен), наличие фильтра в линии подачи;
- При отклонении температуры от заданного диапазона (±0.5 °C) модуль отправляет сигнал в контроллер, который корректирует мощность нагревателя через аналоговый выход;
- Высокая точность модуля гарантирует стабильность процесса, что критически важно для получения лекарств с постоянными свойствами.
Сравнение с конкурентами
Сравним ABB PDD205A1121 с модулем сигнальной обработки Siemens SIMATIC ET 200SP HA (6ES7138-6DB00-0BB1 + 6ES7131-6BF00-0AA0) — аналогом для системы Siemens S7-1500 HA:
| Параметр | ABB PDD205A1121 | Siemens SIMATIC ET 200SP HA (комплект) |
|---|---|---|
| Количество каналов | 8 AI + 4 AO + 4 DI + 2 DO | 4 AI + 2 AO + 4 DI + 2 DO (два модуля) |
| Разрешение аналоговых каналов | 16 бит | 14 бит |
| Погрешность AI/AO | ≤±0.1% FSR | ≤±0.3% FSR |
| Galvanic изоляция | 2500 В АЦП (между каналами/шиной) | 500 В АЦП (только между шиной) |
| Сертификация ATEX | Ex d IIC T4 Ga (зона 1) | Ex nA IIC T4 Ga (зона 2) |
| Время реакции DI/DO | ≤1 мс | ≤3 мс |
| Совместимость с ABB | Полная (Advant OCS, Control Builder) | Требует адаптеров и стороннего ПО |
Вывод: ABB PDD205A1121 превосходит аналог Siemens по количеству каналов (в одном модуле против двух), разрешению (16 бит против 14 бит), точности (≤±0.1% FSR против ≤±0.3% FSR) и степени изоляции (2500 В против 500 В). Также ABB PDD205A1121 имеет более высокую степень защиты для опасных зон (ATEX зона 1 против зоны 2) и быструю реакцию для дискретных каналов, что делает его предпочтительным выбором для критических приложений в нефтегазе, энергетике и химической промышленности.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB PDD205A1121 если:
- Требуется обработка различных типов сигналов (аналоговых/дискретных) в системах ABB Advant DCS.
- Необходимо использование модуля в опасных зонах с повышенным риском взрыва (требуется сертификация ATEX).
- Важна высокая точность измерений (≤±0.1% FSR) и быстрая реакция на изменение сигналов (≤1 мс).
-
Эксплуатация:
- При монтаже ABB PDD205A1121 в опасных зонах соблюдайте требования сертификации ATEX (например, расстояние до источников тепла ≥0.5 м) — нарушение требований может привести к риску взрыва.
- Настройте параметры фильтрации для аналоговых каналов через ABB Control Builder под конкретные условия эксплуатации (например, высокий уровень помех — увеличить частоту среза фильтра).
- Регулярно проверяйте состояние LED-индикаторов — при желтом сигнале предупреждения (например, низкое напряжение питания) устраняйте причину до возникновения аварии.
- При замене модуля используйте только оригинальные запчасти ABB — неоригинальные компоненты могут не соответствовать требованиям безопасности и снизить надежность.
