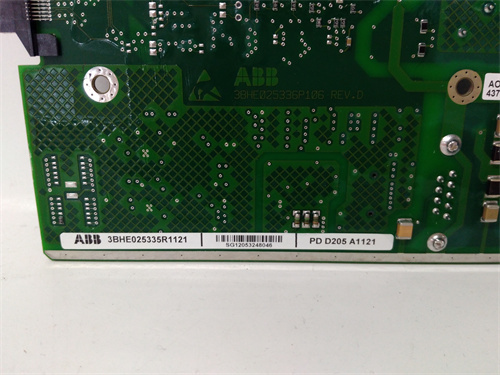

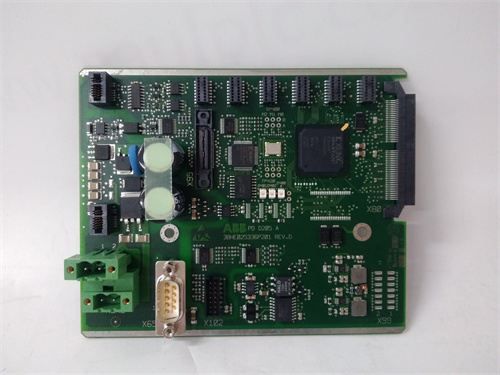

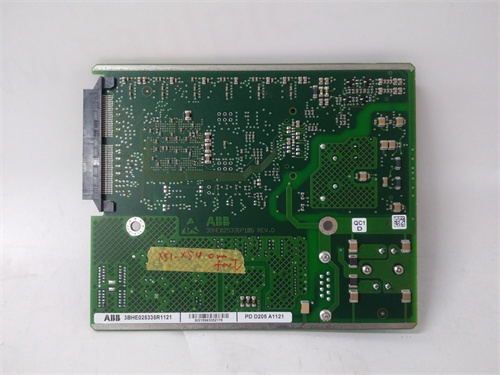

ABB PDD205A1121

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Избыточный промышленный модуль питания (AC/DC преобразователь) для DCS ABB 800xA;
• Входное напряжение: 100–240 В переменного тока (AC, 50/60 Гц) — универсальное питание для использования в различных регионах;
• Выходное напряжение: 24 В постоянного тока (DC), стабильность ±0,1% при изменении нагрузки от 10% до 100% — гарантирует стабильное питание чувствительных компонентов DCS;
• Максимальная выходная мощность: 200 Вт (максимальный выходной ток 8,3 А);
• Режимы работы:
  • Нормальный режим: Питание от основного источника 100–240 В AC;
  • Избыточный режим: Подключение нескольких ABB PDD205A1121 в параллель (N+1 избыточность) для распределения нагрузки и защиты от сбоя одного модуля;
  • Резервный режим (опционально): Подключение внешней батарейной системы (24 В DC, емкость до 100 А·ч) для автономного питания при полном отключении основного источника;
• Защита:
  • Защита от перегрузки (автоматическое восстановление после устранения причины);
  • Защита от короткого замыкания (ток ограничение <10 А);
  • Защита от перегрева (отключение при температуре >75 °C, восстановление при остывании до 65 °C);
  • Защита от низкого/высокого входного напряжения (автоматическое отключение при выходе за диапазон 85–264 В AC);
  • Защита от обратного тока (пассивная защита диодом) — предотвращает повреждение модуля при неправильном подключении батарей;
• Эффективность преобразования: >92% при нагрузке 50–100% — низкие потери энергии и минимальное нагревание;
• Уровень защиты:
  • Корпус: Алюминиевый сплав, устойчивый к вибрациям (до 10 Гц, амплитуда 0,75 мм) и ударным нагрузкам (100 Г);
  • Класс защиты IP20 (для установки в шкафы управления ABB 800xA с принудительной вентиляцией);
• Рабочий диапазон температур: -10 °C до +60 °C — подходит для эксплуатации в суровых промышленных условиях;
• Питание: 100–240 В AC (потребление 2,5 А максимально при 100 В AC);
• Размеры: 190 мм (ширина) × 160 мм (длина) × 45 мм (высота) — подходит для монтажа в 19-дюймовые шкафы ABB 800xA;
• Интерфейс мониторинга: 1 порт RS-485 (Modbus RTU) — для отслеживания состояния (выходное напряжение, ток, уровень заряда батарей, ошибки) через контроллер AC 800M или SCADA;
• Совместимость: Полная совместимость с компонентами ABB 800xA (контроллеры AC 800M, модули I/O PFSA140, безопасные модули DSCA190V).

Преимущества и особенности

1. Высокая стабильность и многоуровневая избыточность: Стабильность выходного напряжения ±0,1% гарантирует, что чувствительные компоненты ABB 800xA (например, аналоговые модули PFSA140 или контроллеры AC 800M) получают идеально постоянное питание — даже при колебаниях входного напряжения или нагрузки. Возможность N+1 избыточности (например, 2 модуля для нагрузки 160 Вт) и подключения резервных батарей делает ABB PDD205A1121 неотъемлемым для систем, где не допускается остановка (например, реакторные защиты атомных электростанций);
2. Универсальность и адаптивность: Поддержка 100–240 В AC позволяет ABB PDD205A1121 работать с промышленными сетями любого региона — нет необходимости в дополнительных трансформаторах или адаптерах, что упрощает интеграцию в международные проекты. Опциональное подключение батарей расширяет возможности использования на объектах с нестабильным электроснабжением (например, офшорные платформы);
3. Высокая эффективность и долговечность: Эффективность >92% снижает расход электроэнергии и нагрев модуля, а компоненты из жаростойких материалов (класс термостойкости UL94 V-0) обеспечивают срок службы ABB PDD205A1121 до 10+ лет — минимальные затраты на обслуживание и замену;
4. Легкая интеграция и мониторинг: Модуль полностью совместим с DCS ABB 800xA и настраивается через ПО ABB Control Builder M. Интерфейс RS-485 с поддержкой Modbus RTU позволяет операторам отслеживать параметры питания в режиме реального времени (например, уровень заряда батарей или выходной ток) — это помогает своевременно выявить проблемы (например, снижение эффективности преобразования) и устранить их до возникновения сбоя.

Примеры применения в отраслях

• Нефтегазовая отрасль (офшорные платформы): Питание DCS ABB 800xA на платформе «Газпром» в Баренцевом море — два ABB PDD205A1121 подключены в режиме N+1 избыточности с дополнительной батарейной системой (автономное питание 4 часа). Универсальное входное напряжение (100–240 В AC) позволило использовать генераторы платформы с переменной частотой, а высокая эффективность (>92%) снизил расход топлива на генерацию электроэнергии;
• Химическая промышленность: Питание системы мониторинга токсичных газов на заводе «Сibur» — ABB PDD205A1121 обеспечивало стабильное питание датчиков газов, модулей I/O PFSA140 и контроллера AC 800M. При кратковременном скачке входного напряжения (с 220 В до 180 В AC) модуль сохранил стабильность выходного 24 В DC, и система не перестала передавать данные о концентрации газов — предотвращено риска поражения персонала;
• Атомная энергетика: Питание системы защиты реактора на АЭС «Росэнергоатом» — три ABB PDD205A1121 подключены в режиме N+2 избыточности (2 модуля для нагрузки 180 Вт, 1 резервный) с батарейной системой (автономное питание 8 часов). При сборе одного модуля и отключении основного источника, резервный модуль и батареи продолжили питать систему защиты — избежано аварийного останова реактора.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB PDD205A1121 учитывайте:
  1. Общая мощность подключенных компонентов: Максимальная мощность модуля — 200 Вт; для обеспечения N+1 избыточности суммарная мощность нагрузки не должна превышать 160 Вт (80% от максимальной) при использовании двух ABB PDD205A1121;
  2. Потребность в автономном питании: Если система должна работать при полном отключении основного источника, подключите резервные батареи (рекомендуемая емкость — не менее 50 А·ч для 2–3 часов автономной работы);
  3. Условия эксплуатации: Для помещений с температурой <0 °C (например, внешние установки в северных регионах) ABB PDD205A1121 с диапазоном -10 °C до +60 °C — единственный подходящий выбор среди аналогичных модулей.
• Предостережения:
  1. При подключении в режиме избыточности используйте только одинаковые модели ABB PDD205A1121 — подключение модулей с разной мощностью или производителем приведет к неравномерному распределению нагрузки и сбою;
  2. Не превышайте максимальный входной ток (рассчитывается как мощность / минимальное входное напряжение: 200 Вт / 100 В = 2 А) — перегрузка входной цепи повредит внутреннюю электронику модуля;
  3. Регулярно проверяйте температуру модуля и уровень заряда батарей через интерфейс Modbus RTU — при превышении температуры 70 °C улучшите вентиляцию шкафа, а батареи заменяйте не позднее 5 лет эксплуатации.
