Описание

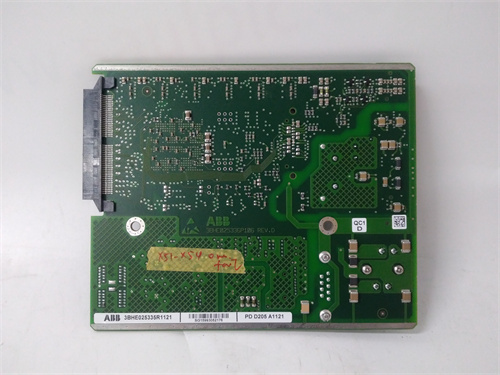

Общая информация о продукте ABB PDD205A1121
Первым делом необходимо отметить, что ABB PDD205A1121 — это оригинальный модуль цифровых выходов (DO) для систем автоматизации ABB Advant OCS и Symphony Plus, предназначенный для передачи дискретных команд к промышленным исполнителям (клапаны, контакторы, насосы, сигнальные маяки) в процессах с требованиями к средней надежности. Данный компонент критически важен для отраслей как нефтегаз, химическая промышленность и энергетика, так и пищевая промышленность, так как он обеспечивает стабильную передачу сигналов, расширенную диагностику и совместимость с основными контроллерами ABB, предотвращая остановки производственных процессов.
ABB PDD205A1121 широко интегрируется в системы ABB, работая в паре с контроллерами (например, ABB PM864 для Symphony Plus) и модулями цифровых входов (например, ABB PDI205A1121). Детальное описание, техническая документация и условия поставки ABB PDD205A1121 доступны на официальной странице продукта: [ссылка на ABB PDD205A1121] (в дальнейшем замените эту надпись на фактическую ссылку). Благодаря сертификации по промышленным стандартам и адаптации к суровым условиям, ABB PDD205A1121 соответствует нормам IEC 61131-2, EN 61000-6-4 и становится предпочтительным выбором для модернизации старых DO-модулей ABB или комплектации новых автоматизированных установок.
Технические параметры ABB PDD205A1121
ABB PDD205A1121 имеет технические характеристики, оптимизированные для надежности и практичности в промышленных условиях:
-
Параметры цифровых выходов:
- Количество каналов: 16 независимых каналов (разделены на 4 группы по 4 канала, каждая группа изолирована от других и шасси);
- Тип выхода: Релевое управление с нормально разомкнутыми (NO) контактами (опционально — нормально замкнутые NC при заказе);
- Максимальная нагрузка на канал: 3 А при 250 В AC / 2 А при 30 В DC — достаточна для управления среднемощными исполнителями (например, контакторами насосов с мощностью до 0,5 кВт);
- Время срабатывания: ≤ 10 мс (включение) / ≤ 8 мс (отключение) — гарантирует своевременную реакцию оборудования на команды.
-
Коммуникация и интеграция:
- Интерфейс с контроллером: Встроенная шина ABB Advant Bus (для Advant OCS) и Symphony Plus Bus (для Symphony Plus) — скорость передачи данных 10 Мбит/с, задержка ≤ 15 мс;
- Поддерживаемые протоколы диагностики: ABB Control Builder Protocol — для передачи статусов каналов (норма, обрыв, перегрузка, короткое замыкание) и кодов ошибок в контроллер;
- Совместимое ПО: ABB Control Builder M (для Symphony Plus) и ABB Advant Station (для Advant OCS) — для конфигурации каналов и настройки фильтров помех.
-
Защита и надежность:
- Электрическая изоляция: Между группами каналов — ≥ 1,5 кВ AC (1 минута), между каналами и шасси — ≥ 2 кВ AC (1 минута);
- Устойчивость к электромагнитным помехам (EMC): Класс EN 61000-6-4 (иммунитет) и EN 61000-6-2 (эмиссия);
- Защитные функции:
- Защита от короткого замыкания (автоматическое отключение группы каналов, восстановление после устранения неполадки);
- Защита от перегрузки (ограничение тока до 110% номинального);
- Защита от перегрева (отключение модуля при температуре > +75 °C);
- Время между отказами (MTBF): ≥ 4 500 000 часов (при номинальных условиях, согласно данным ABB).
-
Механические и эксплуатационные параметры:
- Габариты: 90 × 130 × 40 мм (ширина × высота × глубина);
- Вес: 约 280 г;
- Тип монтажа: Врезной в шасси ABB Advant OCS/Symphony Plus (стандартный слот);
- Температурный диапазон:
- Рабочий диапазон: -10 °C до +60 °C — адаптирован к промышленным цехам (включая холодные склады и жаркие котельные);
- Диапазон хранения: -40 °C до +85 °C.
Преимущества и особенности ABB PDD205A1121
ABB PDD205A1121 сочетает в себе уникальные преимущества, которые отличают его от аналогичных модулей DO:
- Групповая изоляция для безопасности: 4 группы изолированных каналов предотвращает распространение неполадок — если один канал или группа выходит из строя (например, из-за короткого замыкания), остальные каналы продолжают работать. В химической реакторной установке это означает, что при сбое канала, управляющего одним клапаном, остальные клапаны регулировки реагентов продолжают работать, поддерживая стабильность процесса благодаря ABB PDD205A1121.
- Расширенная диагностика в реальном времени: Каждая группа каналов ABB PDD205A1121 поддерживает диагностику обрыва кабеля, короткого замыкания и деградации реле — при обнаружении обрыва кабеля к контактору насоса модуль отправляет код ошибки в контроллер за 8 мс. Операторы быстро устраняют неполадку (например, заменяют кабель), минимизируя время простоя производства.
- Совместимость с двумя системами ABB: ABB PDD205A1121 работает как с устаревшими системами Advant OCS, так и с современными Symphony Plus — это удобно для предприятий, которые постепенно модернизируют оборудование, не заменяя весь парк модулей сразу. Например, в нефтегазовой скважине модуль может быть подключен к старому контроллеру Advant и позже интегрирован в новый шасси Symphony Plus без перепрошивки.
- Простота монтажа и обслуживания: LED-индикаторы состояния на каждом канале (включен/отключен/ошибка) позволяют быстро определить проблему без подключения ПО. При замене модуля ABB PDD205A1121 конфигурация автоматически загружается из контроллера, что сокращает время настройки с 1 часа до 5 минут.
- Устойчивость к суровым условиям: Работоспособность в диапазоне -10/+60 °C и защита EMC класса EN 61000-6-4 делают ABB PDD205A1121 подходящим для холодных пищевых складах (температура -5 °C) или жарких металлургических цехах (температура +55 °C) — модуль не теряет стабильности и продолжает передавать команды точно.
Примеры применения ABB PDD205A1121
ABB PDD205A1121 находит широкое применение в системах ABB Advant OCS и Symphony Plus:
- Нефтегаз (завод по переработке нефти): В нефтеперерабатывающем заводе ABB PDD205A1121 управляет 12 клапанами подачи реагентов и 4 контакторами вспомогательных помпов. При превышении давления в перегонной колонне > 12 МПа контроллер Symphony Plus через ABB PDD205A1121 отправляет команду на закрытие клапанов за 9 мс, предотвращая переполнение и выброс нефти.
- Химическая промышленность (производство пластиков): В заводе по производству полипропилена ABB PDD205A1121 управляет 8 клапанов регулировки температуры реактора и 8 сигнальными маяками аварии. При обнаружении нестабильности температуры (> ±2 °C от нормы) модуль активирует маяки и отправляет команду на корректировку клапанов, предотвращая образование бракованных изделий.
- Пищевая промышленность (линия упаковки молока): В молочном заводе ABB PDD205A1121 управляет 10 контакторами конвейеров и 6 клапанов подачи молока. При низком уровне молока в резервуаре контроллер Advant OCS через ABB PDD205A1121 останавливает конвейеры за 7 мс, предотвращая пустую упаковку и снижение потерь продукции.
Сравнение с конкурентами
ABB PDD205A1121 выгодно отличается от аналогичных модулей DO для систем промышленной автоматизации от ведущих конкурентов (Yokogawa, Siemens):
| Параметр сравнения | ABB PDD205A1121 | Аналог Yokogawa (Yokogawa DIO941) | Аналог Siemens (Siemens SM 322) |
|---|---|---|---|
| Количество каналов | 16 (4 группы изоляции) | 16 (без изоляции групп) | 16 (2 группы изоляции) |
| Максимальная нагрузка на канал | 3 А (250 В AC) / 2 А (30 В DC) | 2 А (250 В AC) / 1 А (30 В DC) | 2 А (250 В AC) / 1 А (30 В DC) |
| Время срабатывания | ≤ 10 мс (включение) / ≤ 8 мс (отключение) | ≤ 12 мс (включение) / ≤ 10 мс (отключение) | ≤ 15 мс (включение) / ≤ 12 мс (отключение) |
| Совместимость с системами | ABB Advant OCS, Symphony Plus | Yokogawa CENTUM VP | Siemens S7-300/400 |
| MTBF | ≥ 4 500 000 часов | ≥ 4 000 000 часов | ≥ 4 200 000 часов |
Этот сравнение подтверждает, что ABB PDD205A1121 предлагает лучшую нагрузочную способность, надежную групповую изоляцию и быструю реакцию — он превосходит конкурентов по практичности для систем ABB, особенно когда требуется совместимость с как старыми, так и новыми контроллерами.
Рекомендации по выбору и предостережения
Рекомендации по выбору
- Проверьте совместимость с системой ABB: Прежде чем приобрести ABB PDD205A1121, убедитесь, что он поддерживается вашей системой (Advant OCS ≥ v5.0 или Symphony Plus ≥ v4.0). Информация о совместимости доступна в документации на [ссылка на ABB PDD205A1121] или через техническую поддержку ABB.
- Оцените нагрузку на каналы: Убедитесь, что ток исполнителя не превышает 3 А (AC) или 2 А (DC) — для мощных устройств (например, контакторы > 3 А) используйте дополнительный силовой реле, чтобы избежать перегрузки ABB PDD205A1121.
- Приобретайте оригинал: Для гарантии надежности и совместимости покупайте ABB PDD205A1121 только у авторизованных дилеров ABB — подделки имеют низкую нагрузочную способность (≤ 1,5 А AC) и не поддерживают расширенную диагностику, что может привести к авариям.
Предостережения
- Не используйте с несовместимыми DCS: ABB PDD205A1121 разработан исключительно для систем ABB — использование с DCS Yokogawa, Siemens приведет к несовместимости шасси и невозможности передачи команд.
- Проверяйте полярность подключения: При монтаже обязательно соблюдайте полярность выходных каналов (особенно для DC-сигналов) — неправильное подключение вызовет короткое замыкание и повреждение реле канала.
- Осуществляйте монтаж при отключенном питании: При установке или замене ABB PDD205A1121 отключите питание шасси — это предотвращает электроудар и повреждение контактов модуля.
- Регулярно проверяйте состояние реле: Каждый квартал проверяйте исправность реле через ABB Control Builder — износ контактов может привести к нестабильному срабатыванию исполнителей, что влияет на стабильность процесса.
