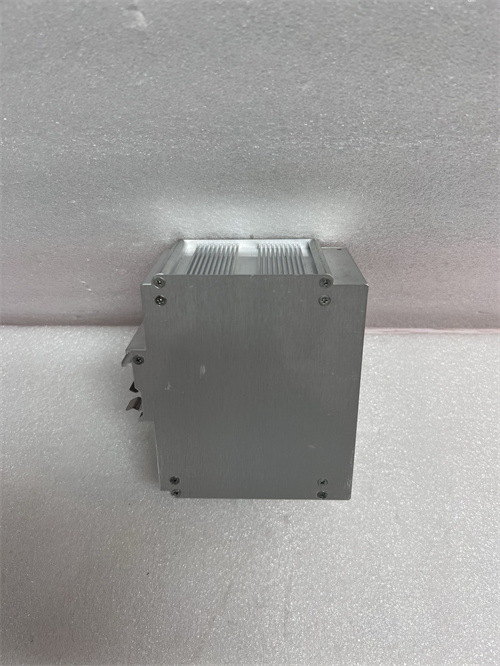

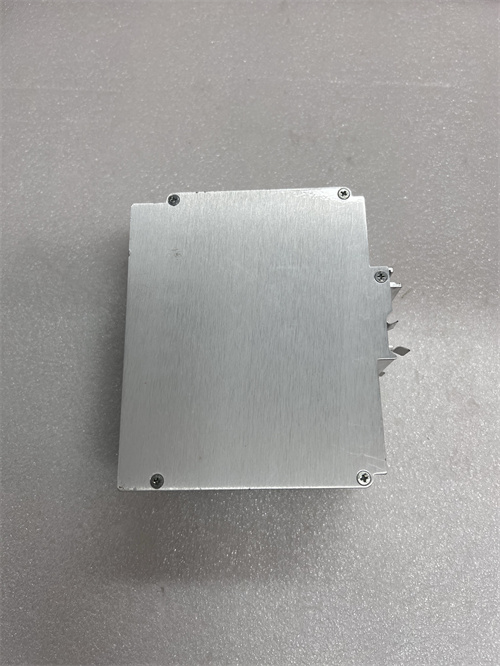

ABB PDD500A101

Описание продукта

• Защита от короткого замыкания (переключение в режим ограничения тока до 3 А, автоматическое восстановление после устранения замыкания);
• Защита от перегрузки (отключение канала при токе >2.8 А, включение после снижения нагрузки);
• Защита от перегрева (отключение всех каналов при температуре корпуса >85 °C, включение после остывания до <70 °C);
• Защита от переvoliжения на входе (отключение при напряжении >264 В, включение после возврата к диапазону 100…240 В).

Параметры продукта

• Тип устройства: промышленный двуканальный источник питания (DC/AC преобразователь)
• Входные параметры:
  • Напряжение: 100…240 В АС (50/60 Гц, ±10% допуск)
  • Ток: до 1.5 А (при 100 В АС), до 0.8 А (при 240 В АС)
• Выходные параметры (для каждого канала):
  • Напряжение: 24 В ПЭ (настраиваемое ±5% — 22.8…25.2 В ПЭ)
  • Ток: максимальный 2.5 А (мощность 60 Вт на канал, 120 Вт общая)
  • Пульсация: <30 мВ (пик-пик)
  • Регулировка: <0.1% (при изменении нагрузки 10%…100%)
• Эффективность: до 91% (при нагрузке 50%…100%, 230 В АС)
• Защитные функции: защита от короткого замыкания, перегрузки, перегрева, переvoliжения (для каждого канала отдельно)
• Охлаждение: пассивное (алюминиевый радиатор, естественная конвекция)
• Индикация: светодиодная (зеленый — нормально, красный — авария) для каждого канала
• Тип монтажа: на рельс DIN (ширина 2 модуля = 35 мм)
• Габариты: 35 × 125 × 100 мм (ширина × высота × глубина)
• Класс защиты: IP20
• Температурный диапазон эксплуатации: -20…70 °C (при нагрузке ≤70% при 70 °C)
• Влажность: 5…95% (неконденсирующаяся)
• Совместимость: ПЛК ABB AC500/AC800M, устройства защиты RET670, модули I/O, системы SCADA.

Преимущества и особенности

1. Независимые двуканальные выходы: Сбой в одном канале не влияет на другой, повышая надежность питания критических систем.
2. Высокая стабильность: Низкая пульсация (<30 мВ) и точная регулировка (<0.1%) гарантируют работу чувствительных устройств.
3. Комплексная защита: Защита каждого канала отдельно от короткого замыкания, перегрузки и перегрева.
4. Пассивное охлаждение: Без вентиляторов — бесшумно, долговечно и удобно для монтажа в плотные шкафы.
5. Гибкость использования: Параллельное соединение для увеличения мощности, подходит для питания нескольких устройств одновременно.

Примеры применения в отраслях

• Энергетика — Подстанции 110–220 кВ:
  ABB PDD500A101 питает через первый канал устройство защиты ABB RET670 (для защиты трансформатора), а через второй — систему мониторинга параметров сети (датчики температуры/давления). Независимость каналов гарантирует, что при коротком замыкании в цепи RET670, мониторинг продолжает работать, позволяя операторам контролировать состояние подстанции.
• Промышленность — Крупные химические комплексы:
  Модуль питает через первый канал ПЛК ABB AC800M (управление реакторными процессами), а через второй — аналоговый модуль AI625 (считывание сигналов от датчиков pH). Защита от перегрева предотвращает отключение питания при высокой температуре в производственном шкафу (например, летом, при отсутствии кондиционирования), что критично для стабильности химических реакций.
• Логистика — Автоматизированные склады с роботами:
  ABB PDD500A101 питает через первый канал контроллер робота-погрузчика, а через второй — систему зрения для идентификации товаров. Высокая стабильность выходного напряжения обеспечивает точную работу системы зрения (минимальные искажения сигнала), а светодиодная индикация позволяет быстро определить проблемный канал при сбое робота.
• Жилищно-коммунальная инфраструктура — Центральные системы водоподготовки:
  Модуль питает через первый канал ПЛК, управляющий насосными группами, а через второй — систему безопасности (датчики уровня воды в резервуаре). Защита от переvoliжения предотвращает отключение питания при колебаниях входного напряжения (например, в пиковые часы электроснабжения), гарантируя непрерывную работу водоподготовки.

Сравнение с конкурентами

Рекомендации по выбору

1. Критические системы с несколькими потребителями: Подстанции, химические комплексы, автоматизированные склады — где нужно питать два устройства одновременно с гарантией независимости.
2. Системы с чувствительными компонентами: Аналоговые модули I/O, системы зрения, устройства защиты — где требуется низкая пульсация (<30 мВ).
3. Условия с плотным монтажом: Промышленные шкафы с ограниченным пространством — благодаря компактности (35 мм) и пассивному охлаждению.
4. Проекты с требованиями к надежности: Где отказ питания одного компонента может привести к большим потерям — благодаря независимым каналам и комплексной защите.

Меры предосторожности

1. Проверка входного напряжения: Перед подключением убедиться, что входное напряжение соответствует диапазону 100…240 В АС — подключение к напряжению >264 В вызовет срабатывание защиты и отключение модуля.
2. Ограничение нагрузки каналов: Не превышать максимальный ток 2.5 А на каждый канал — перегрузка (>2.8 А) отключит канал и может привести к остановке питания устройства.
3. Монтаж с учетом охлаждения: При монтаже на рельс DIN обеспечить свободное пространство ≥5 мм с обеих сторон — для эффективного отвода тепла (даже при пассивном охлаждении).
4. Проверка независимости каналов: При первом включении убедиться, что отключение одного канала (например, при коротком замыкании) не влияет на работу другого — это подтверждает правильность подключения.
5. Регулярный осмотр: Периодически проверять состояние радиатора (отсутствие пыли) и индикацию — накопление пыли снижает охлаждение, а красный свет сигнализирует о необходимости устранения аварии.
