Описание
PFCL201C
Общая информация о продукте

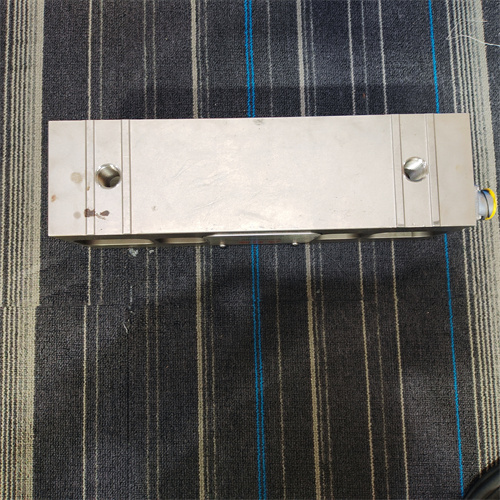

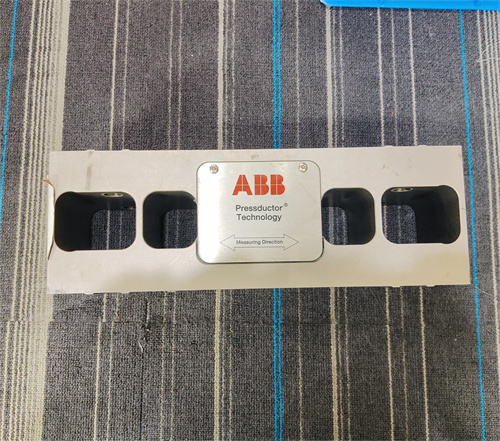

Первым делом познакомимся с устройством ABB PFCL201C 20KN 3BSE023409R20 — это промышленный датчик силы (нагрузочный ячейка) на основе тензометрического принципа, предназначенный для точного измерения статических и динамических усилий (тяга, сжатие) в производственных процессах: металлообработка, строительная механика, транспортные системы, лифтовое оборудование и другие объекты, где контроль нагрузки критически влияет на безопасность и качество продукции. Он преобразует механическое усилие в стандартизированный аналоговый сигнал (4–20 мА), что позволяет интегрировать данные в системы автоматизации и предотвращать перегрузку оборудования. Ссылка на продукт ABB PFCL201C 20KN 3BSE023409R20 позволяет получить детальную техническую документацию, включая схемы монтажа, таблицы калибровки и руководства по подключению к контроллерам (вставьте здесь предоставленную ссылку). ABB PFCL201C 20KN 3BSE023409R20 отличается высокой точностью и прочностью — его корпус из высокопрочной стали (合金 steel 4140), защита от пыли и влаги (IP67) и компенсация температуры гарантируют стабильную работу даже в суровых промышленных условиях. Кроме того, ABB PFCL201C 20KN 3BSE023409R20 полностью совместимо с модулями ABB (например, аналоговый модуль входов ABB AX411/50001, контроллер ABB AC800M) и защитными реле ABB SPAD346C, что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB PFCL201C 20KN 3BSE023409R20 имеет технические характеристики, адаптированные для точного измерения усилий:
- Тип устройства: Тензометрический датчик силы (нагрузочный ячейка) для измерения усилий до 20 кН (килоНьютонов);
- Основные параметры измерения:
- Номинальное усилие (диапазон): 0–20 кН (поддерживает измерение как тяги, так и сжатия — настраивается через калибровку);
- Точность измерения: ±0,1% от номинального значения (при температуре 20 °C) — включает погрешность линейности, повторяемости и гистерезиса;
- Компенсация температуры: Диапазон -20 °C до +80 °C (температурный коэффициент нуля <±0,002%/°C, температурный коэффициент чувствительности <±0,001%/°C) — минимальное влияние перепадов температуры на результат;
- Выходной сигнал: 4–20 мА DC (стандартный индустриальный сигнал), максимальное сопротивление нагрузки 600 Ω;
- Номинальное напряжение питания: 10–30 В DC (от блока питания ABB, например, ABB RM302024), потребление — 50 мА максимально;
- Конструктивные и эксплуатационные параметры:
- Материал корпуса: Высопрочная сталь 4140 (прочность σ_b ≥ 900 МПа) с антикоррозийным покрытием (цинковое покрытие Zn-Ni);
- Уровень защиты корпуса: IP67 (защита от пыли и погружения в воду до 1 м на 30 минут) — подходит для использования в влажных или пыльных средах;
- Максимальное перегрузочное усилие: 150% от номинального (30 кН) — безопасная работа при кратковременных пиковых нагрузках;
- Частотный диапазон: 0–500 Гц (поддерживает измерение динамических усилий с частотой колебаний до 500 Гц);
- Тип монтажа: Фланцевый монтаж (стандартные размеры фланцев по ISO 8753) — удобное крепление к оборудованию;
- Размеры (длина × ширина × высота): 180 мм × 60 мм × 40 мм;
- Вес: 2,5 кг;
- Защита и помехоустойчивость:
- Защита от электромагнитных помех (ЭМП): По стандарту EN 61000-6-2 (уровень 2) — устойчивость к импульсным помехам (4 кВ) и электростатическому разряду (12 кВ);
- Встроенный фильтр: RC-фильтр для подавления высокочастотных помех от силовых цепей.
Преимущества и особенности
ABB PFCL201C 20KN 3BSE023409R20 выделяется среди датчиков силы благодаря ряду уникальных преимуществ:
- Высокая точность и стабильность: Точность ±0,1% и компенсация температуры делают ABB PFCL201C 20KN 3BSE023409R20 идеальным для критических процессов — например, в металлообрабатывающем заводе датчик контролирует усилие на прессе для штамповки деталей: при превышении установленной нагрузки (15 кН) сигнал 4–20 мА автоматически корректируется, предотвращая деформацию инструмента и брак деталей;
- Прочность и долговечность: Корпус из стали 4140 и максимальное перегрузочное усилие 30 кН гарантируют прочность ABB PFCL201C 20KN 3BSE023409R20 — в строительной механике (крановые системы) датчик выдерживает повторяющиеся нагрузки до 20 кН в течение 5+ лет без потери точности, что снижает частоту замены и эксплуатационные затраты;
- Универсальность и безопасность: Поддержка измерения тяги и сжатия, а также защита IP67 делают ABB PFCL201C 20KN 3BSE023409R20 универсальным — в лифтовом оборудовании датчик измеряет нагрузку на кабели (тяга) и предотвращает перегрузку пассажиров, а в прессах — контролирует усилие сжатия, защищая инструмент от разрушения;
- Легкая интеграция и диагностика: Стандартизированный выходной сигнал 4–20 мА упрощает подключение к модулям ABB (например, ABB AX411/50001) и контроллерам ABB AC800M. Через ПО ABB FieldCare операторы могут дистанционно проверять состояние датчика (напряжение питания, выходной сигнал) и выполнять калибровку, сокращая время обслуживания.
Примеры применения в отраслях
ABB PFCL201C 20KN 3BSE023409R20 широко используется для измерения усилий в различных отраслях:
- Металлообработка: Завод «Новolipetsкский металлургический комбинат» — ABB PFCL201C 20KN 3BSE023409R20 контролировал усилие на холодном прокатном стане: датчик был установлен на роликах, измеряя давление на листовой металл (сжатие, до 18 кН). Сигнал 4–20 мА передавался в аналоговый модуль ABB AX411/50001, который перенаправлял данные в контроллер ABB AC800M. При превышении усилия 20 кН система автоматически снижала давление, предотвращая деформацию металла и износ роликов;
- Строительная механика: Промышленный кран «Кamaz-Инвест» (г. Казань) — ABB PFCL201C 20KN 3BSE023409R20 измерял нагрузку на подъемный крюк (тяга, до 15 кН). Датчик с защитой IP67 стабильно работал в условиях перепадов температуры (-15…+35 °C) и влажности, передавая сигнал в защитное реле ABB SPAD346C. При приближении к максимальной нагрузке (20 кН) система выдавала предупреждение, а при превышении — останавливала подъем, предотвращая разрыв каната;
- Транспортные системы: Автоматизированная погрузочная установка «СИБТРАНС» (Сибирь) — ABB PFCL201C 20KN 3BSE023409R20 контролировала усилие на захватных механизмах (сжатие, до 12 кН) при транспортировке контейнеров. Компенсация температуры обеспечила точность измерения даже в зимние месяцы (-20 °C), а транзисторный выход сигнала предотвратил искажения от электромагнитных помех от соседних электродвигателей.
Сравнение с конкурентами
Для оценки преимуществ ABB PFCL201C 20KN 3BSE023409R20 сравним его с аналогичным датчиком силы — Siemens LFE100 (7MH5107-4AD00):
| Параметр | ABB PFCL201C 20KN 3BSE023409R20 | Siemens LFE100 7MH5107-4AD00 |
|---|---|---|
| Номинальное усилие | 0–20 кН | 0–20 кН |
| Точность измерения | ±0,1% от номинала | ±0,2% от номинала |
| Компенсация температуры | -20…+80 °C | 0…+60 °C |
| Материал корпуса | Сталь 4140 (σ_b ≥ 900 МПа) | Сталь 304 (σ_b ≥ 500 МПа) |
| Уровень защиты | IP67 | IP65 |
| Совместимость с ABB оборудованием | Полная (AX411/50001, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB PFCL201C 20KN 3BSE023409R20 имеет преимущество в более высокой точности, расширенном диапазоне компенсации температуры, прочнее материале корпуса и более высоком уровне защиты. Для систем на оборудовании ABB и процессов с высокими требованиями к прочности и стабильности (металлообработка, строительная механика) он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB PFCL201C 20KN 3BSE023409R20 учитывайте:
- Номинальное усилие процесса: Убедитесь, что максимальное ожидаемое усилие не превышает 20 кН (номинал) — для нагрузок >20 кН выбирайте модели с большим диапазоном (например, ABB PFCL201C 50KN);
- Условия эксплуатации: Для влажных или пыльных помещений (краны, прессы на открытом воздухе) ABB PFCL201C 20KN 3BSE023409R20 с защитой IP67 — оптимальный выбор;
- Тип усилия: Если нужно измерять как тягу, так и сжатие, данная модель подходит — она поддерживает оба режима через калибровку.
-
Предостережения:
- Монтаж выполняйте только сертифицированными специалистами — неправильное крепление (неравномерное распределение усилия) приведет к ошибкам измерения или повреждению датчика;
- Не превышайте максимальное перегрузочное усилие (30 кН) — длительное превышение приведет к пластической деформации корпуса и потере точности;
- Регулярно калибрируйте датчик через ПО ABB FieldCare (не реже 1 раза в год) — старение тензометрических элементов снижает точность;
- Избегайте попадания агрессивных жидкостей (кислоты, щелочи) на корпус — это повреждает антикоррозийное покрытие и снижает срок службы.
