Описание

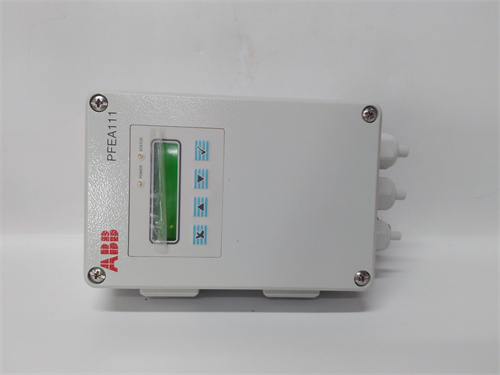

Общая характеристика продукта: ABB PFEA111-65 3BSE050090R65
Первым делом рассмотрим промышленный модуль регулирования и сигнальной обработки для систем автоматизации ABB — ABB PFEA111-65 3BSE050090R65, относящийся к серии ABB AC800M (специализирующейся на высокоточных решениях для критических процессов в нефтегазе, химической промышленности и энергетике). Это устройство предназначено для обработки аналоговых сигналов от датчиков (температуры, давления, уровня) и генерации управляющих команд для исполнительных механизмов, поддерживая сложные алгоритмы регулирования (включая PID и каскадное регулирование). ABB PFEA111-65 3BSE050090R65 сочетает в себе высокую точность сигнальной обработки, устойчивость в суровых условиях и глубокую интеграцию с контроллерами ABB, становясь ключевым элементом для объектов, где требуется микропрецизионное управление технологическими параметрами (например, реакторы для синтеза химикатов, насосные станции на трубопроводах, котлы ТЭЦ).
ABB PFEA111-65 3BSE050090R65 гарантирует точную обработку сигналов даже при значительных флуктуациях окружающих условий: например, на химическом заводе ABB PFEA111-65 3BSE050090R65 обрабатывает сигналы от 4 датчиков температуры реактора (диапазон -50 °C – +500 °C) с точностью ±0.1% полного диапазона (FSR) и передает корректированные данные в контроллер AC800M для регулировки нагревательных элементов. Благодаря встроенному фильтру шумов (диджитальному фильтру с настраиваемой частотой среза) ABB PFEA111-65 3BSE050090R65 подавляет электромагнитные помехи от соседних устройств (например, электродвигателей смесителей), предотвращая искажения сигналов и ложные команды к исполнителям. Также ABB PFEA111-65 3BSE050090R65 оснащено galvanic изоляцией 2500 В АЦП между входными сигналами и контроллерной шиной — это защищает чувствительные компоненты модуля и контроллера от высоких напряжений, возникающих в промышленных сетях.
Особенно стоит отметить, что ABB PFEA111-65 3BSE050090R65 полностью совместим с контроллерами ABB AC800M и конфигурируется через программное обеспечение ABB Control Builder — инженеры могут настраивать параметры фильтрации, диапазоны сигналов и алгоритмы регулирования без остановки основного процесса. Это сокращает время commissioning и упрощает адаптацию модуля к меняющимся технологическим требованиям. Полную информацию о ABB PFEA111-65 3BSE050090R65, включая технические спецификации и руководства по конфигурации, можно найти по ссылке: [ссылка на продукт ABB PFEA111-65 3BSE050090R65] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PFEA111-65 3BSE050090R65
Технические характеристики ABB PFEA111-65 3BSE050090R65 соответствуют стандартам IEC 61131-2 (для модулей I/O и регулирования) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Модуль регулирования и сигнальной обработки для системы ABB AC800M |
| Входные сигналы | • Количество входов: 4 (аналоговых, настраиваемых) • Поддерживаемые типы: 4–20 мА DC, 0–20 мА DC, 0–10 В DC, ±10 В DC, сигналы от термопар (Т-тип, К-тип) • Разрешение АЦП: 16 бит • Погрешность измерения: ≤±0.1% FSR (при 25 °C); ≤±0.2% FSR (-10 °C – +60 °C) • Настраиваемый диапазон сигнала: Для каждого входа индивидуально |
| Выходные сигналы | • Количество выходов: 2 (аналоговых, настраиваемых) • Типы сигнала: 4–20 мА DC, 0–20 мА DC, 0–10 В DC • Разрешение ЦАП: 16 бит • Максимальная нагрузка на выход: 500 Ом (для токовых сигналов), 1 кОм (для напряжностных) |
| Алгоритмы регулирования | • Поддерживаемые типы: PID (стандартный, обратный), каскадное регулирование, регулирование с фиксацией запаса • Количество регулирующих петель: До 4 (одна на вход) • Параметры PID: Настраиваемые коэффициенты P, I, D; антизаскоковой фильтр |
| Защитные функции | • Galvanic изоляция: 2500 В АЦП (между входами/выходами и контроллерной шиной) • ЭМС-защита: EMC-класс A (по EN 61000-6-2) • Защита от короткого замыкания: Токовое ограничение (≤50 мА) на выходах + сигнал аварии в контроллер • Защита от перегрева: Отключение при температуре корпуса >70 °C (автоматическое восстановление) |
| Питание | • Напряжение: 24 В DC (диапазон: 19.2–30 В DC) • Потребление: ≤6 ВА • Максимальный входной ток: ≤0.25 А |
| Конструктивные параметры | • Тип монтажа: DIN-рейли (35 мм, согласно EN 50022) • Корпус: Пластик UL94 V-0 (негорючее) с ребрами для теплоотвода • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 22 × 110 × 120 мм • Вес: ~0.18 кг • Индикаторы: LED питания (зеленый), LED статуса входов/выходов (зеленый — активен), LED аварии (красный — ошибка) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61131-2, EN 61000-6-2, RoHS |
Преимущества и особенности ABB PFEA111-65 3BSE050090R65
-
Высокая точность сигнальной обработки и регулирования
16-битное разрешение АЦП/ЦАП и погрешность ≤±0.1% FSR делают ABB PFEA111-65 3BSE050090R65 идеальным для приложений, где требуется микропрецизия — например, в фармацевтической промышленности, где температура синтеза лекарств должна быть поддерживаема с отклонением ≤0.1 °C. Поддержка сигналов от термопар также расширяет его применение к процессам с широким диапазоном температур (от -200 °C до +1372 °C для К-тип термопар). -
Гибкость конфигурации и адаптивность
Возможность индивидуальной настройки диапазонов входов/выходов, фильтров шумов и алгоритмов PID позволяет ABB PFEA111-65 3BSE050090R65 адаптироваться к различным технологическим процессам — от регулировки давления в газовых трубопроводах до контроля уровня жидкостей в реакторах. Конфигурация через ABB Control Builder также позволяет изменять параметры «на лету», без остановки производства. -
Надежность и защита в промышленных условиях
Galvanic изоляция 2500 В АЦП, EMC-защита класса A и защита от короткого замыкания делают ABB PFEA111-65 3BSE050090R65 устойчивым к агрессивным факторам промышленной среды: электромагнитные помехы, перепады напряжения, случайные замыкания. Это гарантирует непрерывную работу модуля даже в сложных условиях (например, на нефтеперерабатывающих заводах с высоким уровнем помех). -
Глубокая интеграция с контроллерами ABB
Полная совместимость с контроллерами AC800M и общий программный интерфейс ABB Control Builder упрощают интеграцию ABB PFEA111-65 3BSE050090R65 в существующие системы: данные модуля автоматически синхронизируются с контроллером, а алгоритмы регулирования работают в едином цикле управления. Это исключает задержки в передаче данных и повышает общую надежность системы.
Примеры применения ABB PFEA111-65 3BSE050090R65
- Химическая промышленность: Регулировка температуры в реакторах
На заводе по производству полиэтилена ABB PFEA111-65 3BSE050090R65 обрабатывает сигналы от 4 термопар (К-тип) в реакторе (диапазон 0 °C – +300 °C) и управляет 2-мя нагревательными элементами через аналоговые выходы:
- Модуль использует алгоритм PID с антизаскоковым фильтром для поддержания температуры 220 ± 0.1 °C — критично для получения полимера с нужными механическими свойствами;
- Встроенный фильтр шумов подавляет помехи от электродвигателей смесителя, обеспечивая стабильность измерений.
- Нефтегаз: Контроль давления в трубопроводах
На трубопроводе для транспортировки газа ABB PFEA111-65 3BSE050090R65 обрабатывает сигналы от датчиков давления (4–20 мА, диапазон 0–10 МПа) и отправляет команды на регулирующие клапаны:
- При превышении давления 8 МПа модуль снижает сигнал на выходе (с 20 мА до 12 мА), закрывая клапан; при падении ниже 6 МПа — увеличивает сигнал (до 18 мА), открывая клапан;
- Galvanic изоляция 2500 В АЦП защищает модуль от шунтирующих токов, возникающих при разнице потенциалов между участками трубопровода.
- Энергетика: Управление уровнем воды в котлах
На тепловой электростанции ABB PFEA111-65 3BSE050090R65 обрабатывает сигналы от датчиков уровня воды (0–10 В, диапазон 0–5 м) и управляет насосами подачи воды:
- Модуль использует каскадное регулирование: основной цикл поддерживает уровень, вспомогательный — корректирует скорость насоса в зависимости от нагрузки на котел;
- Сигналы аварии (например, уровень ниже 0.5 м) передаются в контроллер AC800M, который автоматически останавливает нагрев, предотвращая перегрев котла.
Сравнение с конкурентами
Сравним ABB PFEA111-65 3BSE050090R65 с модулем регулирования Siemens SIMATIC ET 200SP TM PID (6ES7138-6DB00-0BB1) — аналогом для систем Siemens S7-1200/S7-1500:
| Параметр | ABB PFEA111-65 3BSE050090R65 | Siemens SIMATIC ET 200SP TM PID 6ES7138-6DB00-0BB1 |
|---|---|---|
| Количество входов/выходов | 4 входа, 2 выхода | 2 входа, 2 выхода |
| Разрешение АЦП/ЦАП | 16 бит / 16 бит | 14 бит / 14 бит |
| Погрешность измерения | ≤±0.1% FSR | ≤±0.2% FSR |
| Поддерживаемые алгоритмы | PID, каскадное, с фиксацией запаса | Только стандартный PID |
| Galvanic изоляция | 2500 В АЦП | 500 В АЦП |
| Температурный диапазон | -10 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с ABB | Полная (AC800M, Control Builder) | Требует адаптеров и стороннего ПО |
Вывод: ABB PFEA111-65 3BSE050090R65 превосходит аналог Siemens по количеству входов (4 против 2), разрешению (16 бит против 14 бит), точности (≤±0.1% FSR против ≤±0.2% FSR) и степени изоляции (2500 В против 500 В). Также ABB PFEA111-65 3BSE050090R65 поддерживает более широкие алгоритмы регулирования и имеет лучшую устойчивость к температурным колебаниям. Для систем с контроллерами ABB AC800M это оптимальный выбор для высокоточных процессов.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB PFEA111-65 3BSE050090R65 если:
- У вас установлен контроллер ABB AC800M и требуется модуль для точной обработки аналоговых сигналов (температуры, давления, уровня) и регулирования технологических процессов.
- Требуется высокая точность (≤±0.1% FSR) и поддержка сложных алгоритмов (каскадное регулирование, PID с антизаскоками) — например, в химической, фармацевтической или энергетической отраслях.
- Работа происходит в условиях электромагнитных помех или перепадов напряжения (требуется изоляция 2500 В АЦП).
-
Эксплуатация:
- При монтаже ABB PFEA111-65 3BSE050090R65 прокладывайте кабели входов/выходов отдельно от силовых кабелей (≥10 см расстояния) — это снижает влияние электромагнитных помех
