Описание

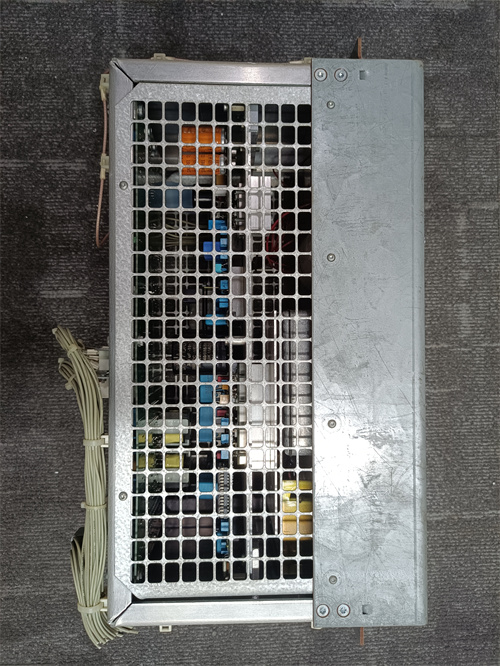

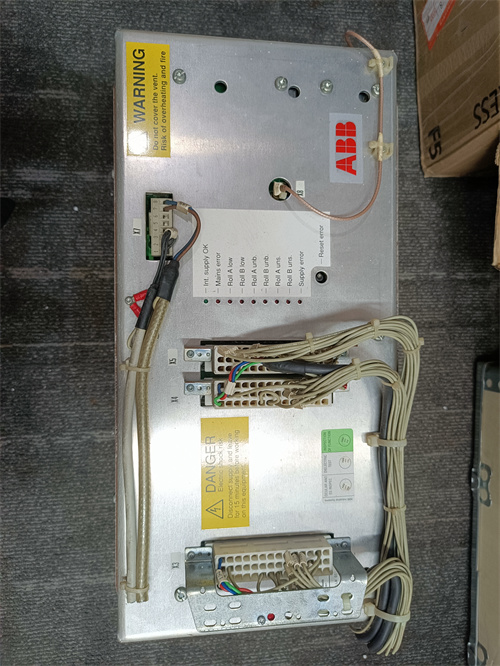

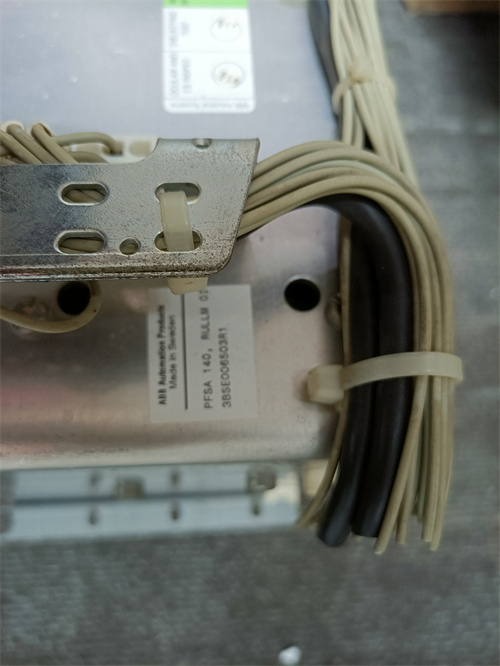

Общая характеристика продукта: ABB PFSA140 3BSE006503R1
Первым делом рассмотрим промышленный силовой модуль для систем автоматизации ABB — ABB PFSA140 3BSE006503R1, относящийся к серии ABB Advant Controller 450 (специализирующейся на высоконадежных компонентах для критических процессов в энергетике, металлургии и нефтегазе). Это устройство предназначено для управления силовыми цепями промышленного оборудования (электродвигатели, клапаны, нагревательные элементы) и обеспечивает защиту от перегрузок, коротких замыканий и неправильного полярности. ABB PFSA140 3BSE006503R1 сочетает в себе высокую токовую нагрузку, надежность в суровых условиях и простоту интеграции с контроллерами ABB, становясь ключевым элементом для объектов, где требуется точное управление мощностью (например, прокатные линии металла, котлы ТЭЦ, компрессорные станции).
ABB PFSA140 3BSE006503R1 гарантирует стабильную работу даже при пиковых нагрузках: например, на металлургическом заводе ABB PFSA140 3BSE006503R1 управляет приводами прокатных валиков, обрабатывая ток до 10 А и защищая цепь от кратковременных перегрузок (до 15 А в течение 10 секунд). Благодаря металлическому корпусу с повышенной теплопроводностью ABB PFSA140 3BSE006503R1 эффективно рассеивает тепло, что позволяет эксплуатировать его в условиях повышенных температур (до 60 °C) без снижения производительности. Также ABB PFSA140 3BSE006503R1 оснащено galvanic изоляцией 2500 В АЦП между управляющими сигналами и силовыми цепями, предотвращая попадание высокого напряжения в контроллерную часть системы.
Особенно стоит отметить, что ABB PFSA140 3BSE006503R1 полностью совместим с контроллерами ABB Advant Controller 450 и автоматически интегрируется в систему через программное обеспечение ABB Control Builder. Это исключает необходимость в сложной настройке и сокращает время ввода в эксплуатацию. Полную информацию о ABB PFSA140 3BSE006503R1, включая спецификации и руководства, можно найти по ссылке: [ссылка на продукт ABB PFSA140 3BSE006503R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PFSA140 3BSE006503R1
Технические характеристики ABB PFSA140 3BSE006503R1 соответствуют стандартам IEC 61800 (для силовых модулей) и EN 61000-6-2:
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Силовой модуль управления для системы ABB Advant Controller 450 |
| Силовые параметры | • Максимальный номинальный ток: 10 А • Максимальный ток при перегрузке: 15 А (в течение 10 секунд) • Номинальное напряжение: 24 В DC (сила) • Входное напряжение управления: 24 В DC (±10%) • Тип коммутации: Мощные реле с магнитным упором |
| Защитные функции | • Защита от перегрузки: Отключение при токе >15 А (автоматическое восстановление после остывания) • Защита от короткого замыкания: Токовое ограничение + сигнал аварии в контроллер • Защита от неправильной полярности: Проверка полярности входного напряжения • Изоляция: 2500 В АЦП (между управлением и силой) |
| Связь с контроллером | • Интерфейс: Шина Advant Controller 450 • Протокол: Проприетарный протокол ABB • Сигналы управления: Дискретные (0/24 В DC) • Сигналы обратной связи: Статус реле (активное/неактивное) |
| Конструктивные параметры | • Монтаж: На раму (через отверстия для болтов) • Корпус: Металл (алюминий с антикоррозийным покрытием) • Класс защиты: IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 120 × 80 × 60 мм • Вес: ~0.5 кг • Индикаторы: LED статуса реле (зеленый — включено), LED аварии (красный — перегрузка/замыкание) |
| Экологические параметры | • Температура работы: -10 °C – +60 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, 5 Г |
| Сертификации | CE, UL 508, IEC 61800, RoHS |
Преимущества и особенности ABB PFSA140 3BSE006503R1
-
Высокая токовая нагрузка и защита
Возможность работы с номинальным током 10 А и кратковременными перегрузками до 15 А делает ABB PFSA140 3BSE006503R1 подходящим для управления мощными устройствами (например, электродвигатели прокатных валиков или нагревательные элементы). Комплексная защита (от перегрузок, замыканий, неправильной полярности) предотвращает повреждение как самого модуля, так и подключенного оборудования. -
Надежность в суровых условиях
Металлический корпус с повышенной теплопроводностью и широкий температурный диапазон (-10 °C – +60 °C) обеспечивают стабильность ABB PFSA140 3BSE006503R1 в условиях интенсивного тепловыделения (например, вблизи нагревательных печей) или низких температур (открытые шкафы на промышленных площадках). -
Безопасность и изоляция
Galvanic изоляция 2500 В АЦП между управляющими сигналами и силовыми цепями защищает контроллерную систему от возможного попадания высокого напряжения, что критично для безопасности персонала и надежности автоматики. -
Совместимость и простота интеграции
Полная совместимость с контроллерами ABB Advant Controller 450 и автоматическое распознавание через ABB Control Builder упрощают внедрение ABB PFSA140 3BSE006503R1 — достаточно подключить силовые и управляющие провода, после чего модуль готов к работе.
Примеры применения ABB PFSA140 3BSE006503R1
- Металлургия: Управление прокатными валиками
На прокатной линии ABB PFSA140 3BSE006503R1 управляет приводами валиков, подавая ток 8–10 А и защищая цепь от перегрузок при резком увеличении нагрузки (например, при прокатке толстостенных листов):
- При достижении тока 14 А ABB PFSA140 3BSE006503R1 отправляет сигнал в контроллер Advant 450, который плавно снижает скорость валиков, предотвращая перегрев двигателя.
- Энергетика: Управление клапанами котлов
На ТЭЦ ABB PFSA140 3BSE006503R1 управляет электроприводами клапанов топлива, обеспечивая точное регулирование расхода:
- Galvanic изоляция защищает сигналы от помех от высоковольтных линий электросетей, предотвращая ложные срабатывания клапанов.
- Компрессорные станции: Контроль нагревателей
На газовой компрессорной станции ABB PFSA140 3BSE006503R1 управляет нагревательными элементами (ток 6–8 А), поддерживая температуру смазки в двигателях компрессоров:
- LED-индикаторы позволяют операторам быстро определить статус нагревателей (включено/выключено) без дополнительного оборудования.
Сравнение с конкурентами
Сравним ABB PFSA140 3BSE006503R1 с модулем Siemens SIMATIC S7-1200 SM 1223 (6ES7223-1PL32-0XB0):
| Параметр | ABB PFSA140 3BSE006503R1 | Siemens SM 1223 6ES7223-1PL32-0XB0 |
|---|---|---|
| Максимальный ток | 10 А (номинал), 15 А (перегрузка) | 5 А (номинал), 10 А (перегрузка) |
| Изоляция | 2500 В АЦП | 500 В АЦП |
| Температурный диапазон | -10 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с ABB | Полная (Advant Controller 450) | Требует адаптеров |
Вывод: ABB PFSA140 3BSE006503R1 превосходит аналог Siemens по токовой нагрузке, степени изоляции и температурному диапазону, что делает его более надежным для тяжелых промышленных условий. Для систем ABB Advant Controller 450 это оптимальный выбор для управления силовыми цепями.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB PFSA140 3BSE006503R1 если:
- У вас установлен контроллер ABB Advant Controller 450 и требуется модуль для управления устройствами с током до 10 А.
- Работа происходит в условиях повышенных температур или требуется высокая защита от перегрузок.
-
Эксплуатация:
- При монтаже обеспечьте достаточную вентиляцию — металлический корпус рассеивает тепло, но при плотном расположении модулей возможен перегрев.
- Используйте кабели с сечением ≥1.5 мм² для силовых цепей — это предотвращает перегрев проводов при работе на максимальном токе.
- Регулярно проверяйте LED-индикатор аварий — красный свет указывает на перегрузку или короткое замыкание; устраните причину перед повторным включением.
