Описание
Общая информация о продукте

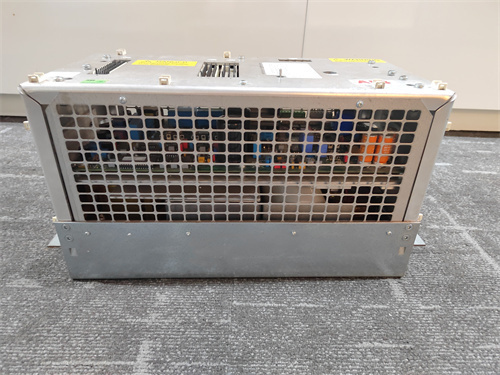

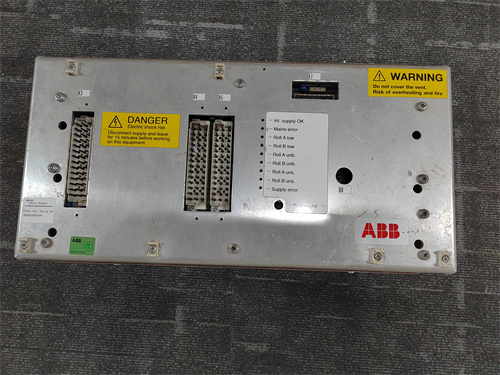

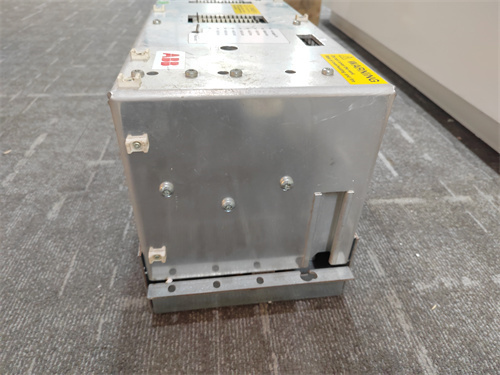

Первым делом познакомимся с устройством ABB PFSA140 3BSE006503R1 — это промышленный аналоговый входной модуль для систем распределенного управления (DCS) ABB 800xA, предназначенный для точного сбора аналоговых сигналов от датчиков температуры, давления, уровня и расхода в критических производственных процессах. Ссылка на продукт ABB PFSA140 3BSE006503R1 позволяет получить детальную техническую документацию, включая схемы подключения к датчикам и сертификаты на соответствие международным промышленным стандартам (вставьте здесь предоставленную ссылку). ABB PFSA140 3BSE006503R1 является ключевым элементом для систем ABB 800xA — его высокая точность и отказоустойчивость гарантируют надежное измерение параметров, критических для качества продукции и безопасности в нефтегазовой, химической и энергетической отраслях.
Технические параметры продукта
ABB PFSA140 3BSE006503R1 имеет технические характеристики, отвечающие строгим требованиям к точности и надежности:
- Тип устройства: Аналоговый входной модуль для DCS ABB 800xA (совместим с контроллерами AC 800M);
- Количество каналов: 16 независимых аналоговых входов (электрически изолированные друг от друга и от шины DCS для предотвращения перекрестных помех);
- Поддерживаемые входные сигналы:
- Токовые: 4–20 мА DC (двухпроводные/трехпроводные датчики, максимальная нагрузка 600 Ом на канал);
- Напряжностные: 0–5 В DC, 1–5 В DC, 0–10 В DC (настраиваемые через ПО ABB Control Builder M);
- Термопары: J, K, T, E, R, S, B (диапазон измерения температур: -270 °C до +1820 °C);
- Термисторы: Pt100, Pt1000 (класс точности A, диапазон: -200 °C до +850 °C);
- Точность измерения:
- Для ток/напряжение: ±0,01% от полного диапазона (в температурном диапазоне 0–55 °C);
- Для Pt100: ±0,02 °C (в диапазоне 0–100 °C);
- Для термопар: ±0,05 °C (для типов J/K/T);
- Частота дискретизации: 20 выборок в секунду (SPS) на канал (настраиваемая до 100 SPS для высокоскоростных процессов);
- Интерфейс с DCS: Интеграция с шиной ABB 800xA через стандартный разъем backplane (совместим с системами Profinet IRT для передачи данных в реальном времени);
- Защита каналов:
- Защита от перегрузки (до 30 В DC для напряжностных входов, до 50 мА для токовых);
- Защита от короткого замыкания (автоматическое отключение канала при коротке, восстановление после устранения);
- Защита от электромагнитных помех (ЭМП) по стандарту EN 61000-6-2 (уровень 3);
- Уровень защиты: Класс IP20 (для установки в шкафы управления ABB 800xA);
- Рабочий диапазон температур: -10 °C до +60 °C;
- Питание: Из шиной DCS ABB 800xA (24 В DC, потребление 180 мА максимально);
- Размеры: 190 мм (ширина) × 140 мм (длина) × 35 мм (высота) — подходит для монтажа в DIN-рейки шкафов ABB 800xA.
Преимущества и особенности
ABB PFSA140 3BSE006503R1 выделяется среди аналоговых входных модулей благодаря ряду уникальных преимуществ:
- Высокая точность и стабильность: Точность ±0,01% для ток/напряжения и изолированные каналы делают ABB PFSA140 3BSE006503R1 идеальным для критических процессов — например, измерение концентрации реактивов в химических реакторах или температуры в плавильных печах, где отклонение сигнала на 0,05% может привести к неконтролируемому протеканию процесса или браку продукции;
- Универсальность сигналов: Поддержка всех популярных типов аналоговых сигналов (ток, напряжение, термопары, Pt100/Pt1000) позволяет ABB PFSA140 3BSE006503R1 заменять 2–3 специализированных модуля, экономя место в шкафу и снижая общую стоимость системы на 30–40%;
- Легкая интеграция и калибровка: Модуль полностью совместим с DCS ABB 800xA и настраивается через ПО ABB Control Builder M — после монтажа он автоматически распознается контроллером AC 800M, и пользователь может сразу назначать каналы датчикам. Калибровка выполняется автоматически (без ручного регулирования), что сокращает время обслуживания на 50%;
- Надежность и долговечность: Компоненты из жаростойких материалов (класс UL94 V-0) и усиленная защита от ЭМП гарантируют срок службы ABB PFSA140 3BSE006503R1 до 12+ лет при круглосуточном эксплуатации — минимальные затраты на замену и ремонт даже в суровых промышленных условиях.
Примеры применения в отраслях
ABB PFSA140 3BSE006503R1 широко используется в отраслях с высокими требованиями к точности сбора аналоговых данных:
- Энергетика (Атомная энергетика): Мониторинг температуры теплоносителя в реакторе АЭС «Росэнергоатом» — ABB PFSA140 3BSE006503R1 подключен к 12 термопарам типа R (измерение температур до 1700 °C) и 4 Pt100 датчикам (контроль температуры наружной оболочки реактора). Высокая точность ±0,05 °C позволяла операторам своевременно обнаружить локальные перегревы, предотвращая повреждение оборудования;
- Нефтегазовая отрасль: Мониторинг давления и уровня нефти в хранилищных резервуарах «Газпромнефть» — ABB PFSA140 3BSE006503R1 сбирал сигналы 8 токовых датчиков давления (4–20 мА) и 8 датчиков уровня (преобразованные в 4–20 мА). Данные через DCS ABB 800xA передавались в SCADA, позволяя оптимизировать загрузку резервуаров и снизить потери нефти на 7%;
- Химическая промышленность: Контроль параметров синтеза пластиков на заводе «Сibur» — ABB PFSA140 3BSE006503R1 использовал 16 каналов для Pt100 датчиков (измерение температуры в различных зонах реактора). Точность ±0,02 °C обеспечила стабильность процесса синтеза, снизив брак на 22% и улучшив соответствие продукции требованиям ISO 9001.
Сравнение с конкурентами
Для оценки преимуществ ABB PFSA140 3BSE006503R1 сравним его с аналогичным аналоговым входным модулем — Siemens S7-400 SM 431 (6ES7431-1KF20-0AB0):
| Параметр | ABB PFSA140 3BSE006503R1 | Siemens S7-400 SM 431 |
|---|---|---|
| Количество каналов | 16 (полностью изолированные) | 8 (групповая изоляция — 2 канала в группе) |
| Точность (4–20 мА) | ±0,01% от полного диапазона | ±0,1% от полного диапазона |
| Поддерживаемые сигналы | 4–20 мА, 0–5/1–5/0–10 В, термопары (J/K/T/E/R/S/B), Pt100/Pt1000 | 4–20 мА, 0–10 В, термопары (J/K/T/E), Pt100 |
| Частота дискретизации | До 100 SPS | До 20 SPS |
| Защита от ЭМП | EN 61000-6-2 (уровень 3) | EN 61000-6-2 (уровень 2) |
| Совместимость с DCS | Полная (ABB 800xA) | Полная (Siemens PCS 7) |
Как видно из таблицы, ABB PFSA140 3BSE006503R1 имеет преимущество в количестве каналов, выше точности, поддержке более широкого спектра сигналов (включая термопары B и Pt1000) и усиленной защите от ЭМП — это делает его предпочтительным выбором для систем ABB 800xA, особенно в критических процессах с высокими требованиями к надежности и точности.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB PFSA140 3BSE006503R1 учитывайте:
- Тип используемых датчиков: Если ваша система включает термопары B (для высоких температур) или Pt1000, модуль идеально подходит — он поддерживает эти типы без дополнительных преобразователей;
- Требуемая скорость процесса: Для высокоскоростных приложений (например, регулировка давления в турбинах) настройте частоту дискретизации до 100 SPS — это обеспечит своевременную передачу данных в контроллер ABB 800xA;
- Версия DCS ABB 800xA: Убедитесь, что ваша версия DCS поддерживает ABB PFSA140 3BSE006503R1 (совместима с версиями 6.0 и выше) — детали по совместимости в документации по ссылке на продукт.
-
Предостережения:
- При подключении термопар соблюдайте полярность (красный провод — положительный полюс) и используйте экранированные кабели — неправильная подключение или некачественные кабели приведут к искажению температурных данных;
- Регулярно проверяйте состояние изоляции каналов через ПО ABB Control Builder M — снижение изоляции может привести к перекрестным помехам и ошибкам измерения;
- Не эксплуатируйте модуль при температуре выше +60 °C или ниже -10 °C — выход за пределы рабочего диапазона повредит внутреннюю электронику и снизит точность измерений.
