Описание
Общие сведения о продукте

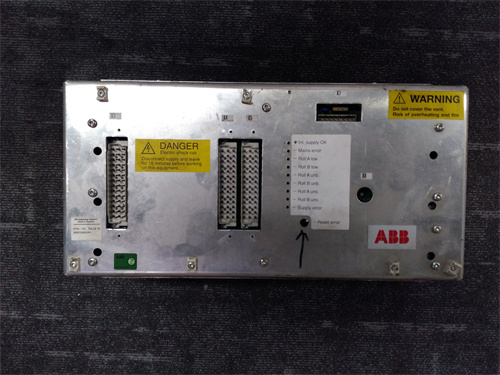

Рассмотрим специализированный модуль безопасности для промышленных контроллеров — ABB PFSA140 3BSE006503R1, который относится к линейке высоконадежных компонентов от компании ABB, специализирующейся на решениях для систем функциональной безопасности (SIS) и PLC. Подробную информацию о ABB PFSA140 3BSE006503R1, включая сертификаты безопасности и технические спецификации, можно найти по официальной ссылке: [ссылка на продукт ABB PFSA140 3BSE006503R1] (после предоставления фактической ссылки она будет вставлена здесь). Модуль ABB PFSA140 3BSE006503R1 разработан для реализации критически важных функций безопасности (например, аварийная остановка, блокировка опасных зон) в производственных процессах с высокими требованиями к надежности — это делает его незаменимым в отраслях, где сбои могут привести к травмам персонала, повреждению оборудования или экономическим катастрофам. Благодаря интеграции с контроллерами ABB (например, AC800M Safety) ABB PFSA140 3BSE006503R1 гарантирует соответствие международным стандартам безопасности, обеспечивая защиту на всех этапах производства.
Технические параметры ABB PFSA140 3BSE006503R1
Модуль ABB PFSA140 3BSE006503R1 имеет ряд ключевых технических характеристик, определяющих его безопасность и эффективность:
- Класс функциональной безопасности: Соответствует требованиям IEC 61508 SIL 3 и IEC 62061 SIL 3 — подтверждает максимальный уровень надежности для систем, где вероятность отказа должна быть минимальной (например, нефтегазовые комплексы, химические заводы).
- Тип каналов: 4 безопасных цифровых входа (24 В DC, ток потребления до 10 мА на канал) и 4 безопасных цифровых выхода (24 В DC, максимальный ток на выход до 2 А) — входы предназначены для подключения датчиков безопасности (кнопки аварийного остановки, световые барьеры, замки безопасности), выходы — для управления исполнителями (блокираторы приводов, сигнальные маяки).
- Питание: Работает от двух независимых источников напряжения 24 В DC (для обеспечения резервирования) с допустимым диапазоном отклонений ±10% — дублирование питания предотвращает отказ модуля при сбое одного источника, критически важно для систем безопасности.
- Коммуникационные интерфейсы: Поддерживает протокол PROFIBUS DP (с безопасным расширением PROFIsafe) — обеспечивает безопасную передачу данных между ABB PFSA140 3BSE006503R1 и контроллерами ABB AC800M Safety или другими безопасными устройствами, без риска искажения сигналов.
- Температурный режим: Оперативный диапазон — -25 °C до +60 °C, хранилище — -40 °C до +85 °C; класс защиты корпуса — IP20 — подходит для использования в шкафах автоматизации и суровых промышленных средах.
- Механические параметры: Габаритные размеры 170 × 100 × 45 мм, вес约 0.8 кг, монтаж на DIN-рейку — компактный дизайн упрощает интеграцию в существующие системы автоматизации.
Преимущества и особенности ABB PFSA140 3BSE006503R1
Модуль ABB PFSA140 3BSE006503R1 выделяется среди аналогичных модулей безопасности благодаря уникальным преимуществам:
- Высокий класс SIL 3: Сертификация по IEC 61508 SIL 3 делает ABB PFSA140 3BSE006503R1 подходящим для самых критических систем — например, в нефтегазовой промышленности для защиты трубопроводов от разрывов или в химической промышленности для предотвращения выбросов токсичных веществ.
- Дублирование критических компонентов: Встроенная резервировка питания (два независимых входа 24 В DC) и проверка самодиагностики (проверка каналов каждые 100 мс) гарантируют, что ABB PFSA140 3BSE006503R1 продолжает работать даже при сбое отдельных элементов — минимизирует риск простоя системы безопасности.
- Гибкая конфигурация логики: Поддержка программной настройки через ПО ABB Control Builder M Safety — инженеры могут создавать кастомные сценарии безопасности (например, 联锁 -логика для нескольких опасных зон) без изменения аппаратного обеспечения, что упрощает адаптацию ABB PFSA140 3BSE006503R1 к конкретным производственным процессам.
- Удобство диагностики: Имеет световые индикаторы (LED) для каждого канала (зеленый — нормальный режим, красный — ошибка, желтый — режим самодиагностики) и функцию логирования событий (хранение до 1000 последних сбоев) — операторы могут быстро выявлять причину нештатной ситуации и устранять ее, сокращая время простоя.
Примеры применения ABB PFSA140 3BSE006503R1
Модуль ABB PFSA140 3BSE006503R1 успешно используется в отраслях с высокими требованиями к безопасности:
- Нефтегазовая промышленность: На установках переработки нефти для защиты реакторов от перегрева — ABB PFSA140 3BSE006503R1 подключается к датчикам температуры и давления; при превышении безопасных лимитов модуль активирует выходы для остановки подачи топлива и открытия клапанов сброса давления, предотвращая взрыв.
- Автомобильная промышленность: В цехах с роботами сварки для защиты рабочих зон — модуль подключается к световым барьерам и замкам безопасности; при проникновении человека в зону действия робота ABB PFSA140 3BSE006503R1 немедленно блокирует роботов, предотвращая травмы.
- Химическая промышленность: На линиях синтеза опасных химикатов для аварийной остановки процесса — модуль считывает сигналы от датчиков уровня жидкости; при переполнении резервуара ABB PFSA140 3BSE006503R1 останавливает насосы и закрывает клапаны, предотвращая выбросы.
- Энергетика: На атомных электростанциях для защиты систем охлаждения турбин — модуль подключается к датчикам уровня воды; при снижении уровня ниже критического ABB PFSA140 3BSE006503R1 активирует резервные насосы и сигнализирует о нештатной ситуации, предотвращая перегрев турбины.
Сравнение с конкурентами
Для наглядности ниже представлено сравнение ABB PFSA140 3BSE006503R1 с двумя популярными модулями безопасности: Siemens SIMATIC ET 200SP F (6ES7136-6DB00-0CA0) и Rockwell Allen-Bradley 1756-IB16IF.
| Параметр | ABB PFSA140 3BSE006503R1 | Siemens SIMATIC ET 200SP F | Rockwell Allen-Bradley 1756-IB16IF |
|---|---|---|---|
| Класс SIL | SIL 3 (IEC 61508) | SIL 2/3 (IEC 61508) | SIL 2 (IEC 61508) |
| Количество каналов (вход/выход) | 4/4 | 8/0 | 16/0 |
| Поддерживаемые протоколы | PROFIBUS DP (PROFIsafe) | PROFINET (PROFIsafe) | ControlNet Safety, Ethernet/IP Safety |
| Резервировка питания | Да (два источника) | Нет | Нет |
| Температурный диапазон | -25 °C до +60 °C | 0 °C до +60 °C | -20 °C до +60 °C |
| Цена (примерная) | Высокая | Средняя | Высокая |
Как видно из таблицы, ABB PFSA140 3BSE006503R1 имеет преимущество в наличии безопасных выходов, резервировании питания и поддержке SIL 3 для всех функций — по сравнению с модулями, имеющими только входы (Siemens, Rockwell), он обеспечивает полный цикл безопасности (считывание сигнала → формирование команды). Это делает его оптимальным выбором для систем, где требуется максимальный уровень защиты.
Советы по выбору и меры предосторожности
Советы по выбору
- Определите требуемый класс SIL: Если ваша система требует соответствия IEC 61508 SIL 3 (например, критические процессы в нефтегазовой промышленности), ABB PFSA140 3BSE006503R1 — единственно подходящее решение; для систем SIL 2 можно рассматривать модели с более простым функционалом.
- Рассчитайте количество каналов: Если вам нужно подключить 2–4 датчика безопасности и управлять 2–4 исполнителем, ABB PFSA140 3BSE006503R1 с 4 входами и 4 выходами подходит идеально; для больших систем можно соединить несколько модулей в сеть через PROFIBUS DP.
- Проверьте совместимость с контроллером: Если вы используете контроллер ABB AC800M Safety, ABB PFSA140 3BSE006503R1 обеспечит бесшовную интеграцию — не потребуется дополнительные шлюзы для передачи безопасных сигналов.
Меры предосторожности
- При монтаже: Устанавливайте ABB PFSA140 3BSE006503R1 в шкафу автоматизации, защищенном от влаги и агрессивных газов — контакт с этими веществами может привести к коррозии контактов и сбоям модуля. Избегайте размещения рядом с источниками электромагнитных помех (трансформаторы, мощные приводы).
- При подключении датчиков: Используйте только сертифицированные датчики безопасности с подтвержденным классом SIL (не ниже SIL 3) — несертифицированные устройства снизят общую надежность системы и могут привести к несоответствию стандартам. Кабели к входам/выходам должны быть экранированными и разделены от силовых кабелей.
- При настройке логики безопасности: Все изменения в конфигурации ABB PFSA140 3BSE006503R1 должны проводиться квалифицированным персоналом с знанием стандартов IEC 61508/62061 — несанкционированные изменения могут нарушить безопасность. После настройки проведите тест аварийного режима (например, нажатие кнопки остановки) для проверки работоспособности.
- При обслуживании: Отключите питание только после перевода системы в безопасный режим (остановка всех опасных процессов) — ремонт ABB PFSA140 3BSE006503R1 должен проводиться с соблюдением процедур безопасности. Регулярно (раз в год) проверяйте индикаторы и выполняйте диагностику через ПО ABB.
