Описание

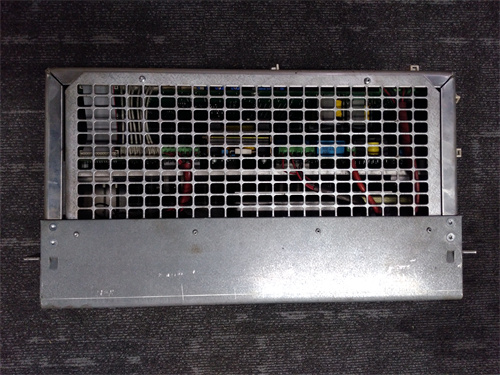

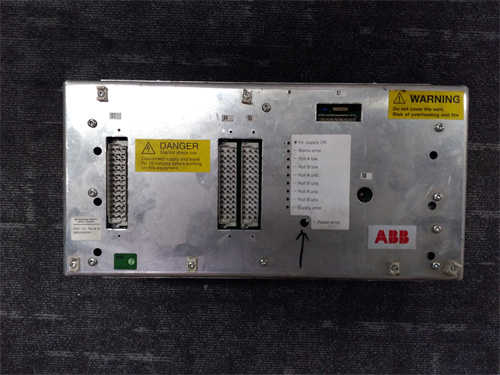

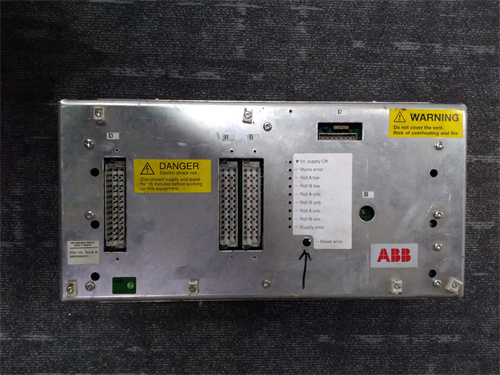

Общая характеристика продукта: ABB PFSA140RULLM7A 3BSE006503R1
Первым делом рассмотрим промышленный силовой модуль коммутации для систем автоматизации ABB — ABB PFSA140RULLM7A 3BSE006503R1, относящийся к серии ABB Advant Controller 450 (специализирующейся на высоконадежных компонентах для критических процессов в энергетике, металлургии и нефтегазе). Это устройство предназначено для управления силовыми цепями промышленного оборудования (электродвигатели, нагревательные элементы, электроприводы клапанов) и обеспечивает защиту от перегрузок, коротких замыканий и неправильной полярности. ABB PFSA140RULLM7A 3BSE006503R1 сочетает в себе высокую токовую нагрузку, устойчивость в суровых условиях и простоту интеграции с контроллерами ABB, становясь ключевым элементом для объектов, где требуется надежная коммутация силовых сигналов (например, прокатные линии металла, котлы ТЭЦ, компрессорные станции).
ABB PFSA140RULLM7A 3BSE006503R1 гарантирует стабильную коммутацию даже при пиковых нагрузках: например, на металлургическом заводе ABB PFSA140RULLM7A 3BSE006503R1 управляет приводами прокатных валиков, обрабатывая номинальный ток до 10 А и выдерживая кратковременные перегрузки до 15 А (в течение 10 секунд). Благодаря металлическому корпусу с ребрами для теплоотвода ABB PFSA140RULLM7A 3BSE006503R1 эффективно рассеивает тепло, что позволяет эксплуатировать его в условиях повышенных температур (до 60 °C) без снижения производительности. Также ABB PFSA140RULLM7A 3BSE006503R1 оснащено galvanic изоляцией 2500 В АЦП между управляющими сигналами и силовыми цепями — это предотвращает попадание высокого напряжения в контроллерную часть системы, защищая как оборудование, так и персонал.
Особенно стоит отметить, что ABB PFSA140RULLM7A 3BSE006503R1 полностью совместим с контроллерами ABB Advant Controller 450 и автоматически интегрируется в систему через программное обеспечение ABB Control Builder. Это исключает необходимость в сложной настройке — достаточно подключить силовые провода к реле и управляющие сигналы к шине контроллера. Полную информацию о ABB PFSA140RULLM7A 3BSE006503R1, включая схемы подключения и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB PFSA140RULLM7A 3BSE006503R1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PFSA140RULLM7A 3BSE006503R1
Технические характеристики ABB PFSA140RULLM7A 3BSE006503R1 соответствуют стандартам IEC 61800-5-1 (для силовых модулей) и EN 61000-6-2 (ЭМС-устойчивость):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Силовой модуль коммутации (релейный блок) для системы ABB Advant Controller 450 |
| Силовые параметры | • Номинальный выходной ток: 10 А (постоянный) • Максимальный ток при перегрузке: 15 А (в течение 10 секунд) • Номинальное напряжение силовых цепей: 24 В DC / 250 В AC • Тип коммутационных элементов: Мощные реле с магнитным упором (число операций ≥10⁶) • Сопротивление закрытого реле: ≤50 мОм |
| Управляющие параметры | • Тип сигнала управления: Дискретный (0/24 В DC) • Ток управления: ≤10 мА • Время срабатывания реле: ≤10 мс • Время отключения реле: ≤5 мс |
| Защитные функции | • Защита от перегрузки: Отключение реле при токе >15 А + сигнал аварии в контроллер • Защита от короткого замыкания: Токовое ограничение (≤20 А) + автоматическое отключение • Защита от неправильной полярности: Проверка полярности входного напряжения управления • Galvanic изоляция: 2500 В АЦП (между управлением и силой) |
| Конструктивные параметры | • Тип монтажа: На раму (через четыре отверстия для болтов М3) • Корпус: Металл (алюминий с антикоррозийным покрытием) • Класс защиты (IP): IP20 (для внутреннего монтажа в шкафу) • Габариты (Ш×В×Г): 120 × 80 × 60 мм • Вес: ~0.5 кг • Индикаторы: LED статуса реле (зеленый — включено), LED аварии (красный — перегрузка/замыкание) |
| Экологические параметры | • Температурный диапазон работы: -10 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: 10–500 Гц, ускорение 5 Г (IEC 60068-2-6) |
| Сертификации | CE, UL 508, IEC 61800-5-1, EN 61000-6-2, RoHS |
Преимущества и особенности ABB PFSA140RULLM7A 3BSE006503R1
-
Высокая токовая нагрузка и долговечность
Номинальный ток 10 А и возможность выдерживать перегрузки до 15 А делают ABB PFSA140RULLM7A 3BSE006503R1 подходящим для управления мощными устройствами — например, электродвигатели прокатных валиков (мощность до 2.5 кВт) или нагревательные элементы (мощность до 2.5 кВт при 230 В AC). Мощные реле с магнитным упором гарантируют долговечность: число операций достигает 1 млн, что соответствует сроку службы 10+ лет при работе 10 раз в час. -
Надежная защита и безопасность
Комплексная защита (от перегрузок, коротких замыканий, неправильной полярности) и galvanic изоляция 2500 В АЦП делают ABB PFSA140RULLM7A 3BSE006503R1 безопасным для эксплуатации: например, при коротком замыкании в силовой цепи модуль быстро отключает реле, предотвращая выгорание проводов и повреждение контроллера. Изоляция также защищает персонал от риска электрокаржения при обслуживании. -
Быстрое срабатывание и стабильность
Время срабатывания реле ≤10 мс и отключения ≤5 мс обеспечивает быструю реакцию ABB PFSA140RULLM7A 3BSE006503R1 на команды контроллера — критично для процессов, где требуется мгновенное управление (например, остановка конвейера при обнаружении неполадки). Также низкое сопротивление закрытого реле (≤50 мОм) минимизирует тепловыделение, что сохраняет стабильность работы даже при длительной эксплуатации. -
Совместимость и простота интеграции
Полная совместимость с контроллерами ABB Advant Controller 450 и отсутствие необходимости в дополнительных адаптерах упрощают интеграцию ABB PFSA140RULLM7A 3BSE006503R1 в систему: достаточно подключить силовые провода к реле (терминалы L/N/PE для AC или +/– для DC) и управляющие сигналы к шине контроллера. LED-индикаторы позволяют операторам быстро диагностировать состояние модуля — зеленый свет означает нормальную работу, красный — аварию.
Примеры применения ABB PFSA140RULLM7A 3BSE006503R1
- Металлургия: Управление прокатными валиками
На прокатной линии ABB PFSA140RULLM7A 3BSE006503R1 управляет электродвигателем прокатного валика (мощность 2.2 кВт, ток 9.5 А):
- Контроллер Advant Controller 450 отправляет сигнал управления (24 В DC), и ABB PFSA140RULLM7A 3BSE006503R1 замыкает реле, подавая питание на двигатель;
- При увеличении нагрузки (ток >10 А) модуль продолжает работать, а при достижении 15 А отправляет сигнал аварии в контроллер — тот снижает скорость валика, предотвращая перегрев.
- Энергетика: Управление нагревательными элементами котлов
На ТЭЦ ABB PFSA140RULLM7A 3BSE006503R1 управляет нагревательными элементами котла (мощность 2 кВт, ток 8.7 А при 230 В AC):
- Galvanic изоляция 2500 В АЦП защищает контроллер от помех от высоковольтных линий электросети, предотвращая ложные срабатывания;
- В режиме длительной работы (8 часов в сутки) тепловыделение модуля не превышает 5 Вт, что не требует дополнительной вентиляции шкафа.
- Компрессорные станции: Контроль электроприводов компрессоров
На газовой компрессорной станции ABB PFSA140RULLM7A 3BSE006503R1 управляет электроприводом компрессора (мощность 1.5 кВт, ток 6.5 А):
- При падении давления в трубопроводе контроллер отправляет команду на включение, и ABB PFSA140RULLM7A 3BSE006503R1 замыкает реле за 8 мс — это обеспечивает быструю реакцию и поддерживает давление на нужном уровне;
- LED-индикатор статуса позволяет операторам на расстоянии определить состояние компрессора (включен/выключен) без подключения диагностического оборудования.
Сравнение с конкурентами
Сравним ABB PFSA140RULLM7A 3BSE006503R1 с силовым модулем Siemens SIMATIC S7-1200 SM 1223 (6ES7223-1PL32-0XB0) — аналогом для систем Siemens S7-1200:
| Параметр | ABB PFSA140RULLM7A 3BSE006503R1 | Siemens SM 1223 6ES7223-1PL32-0XB0 |
|---|---|---|
| Номинальный ток | 10 А | 5 А |
| Максимальный ток перегрузки | 15 А (10 секунд) | 10 А (10 секунд) |
| Galvanic изоляция | 2500 В АЦП | 500 В АЦП |
| Время срабатывания реле | ≤10 мс | ≤15 мс |
| Температурный диапазон | -10 °C – +60 °C | 0 °C – +55 °C |
| Совместимость с ABB | Полная (Advant Controller 450) | Требует адаптеров и настройки драйверов |
Вывод: ABB PFSA140RULLM7A 3BSE006503R1 превосходит аналог Siemens по токовой нагрузке (10 А против 5 А), степени изоляции (2500 В против 500 В) и скорости срабатывания (≤10 мс против ≤15 мс). Также ABB PFSA140RULLM7A 3BSE006503R1 имеет более широкий температурный диапазон, что делает его более надежным для тяжелых промышленных условий. Для систем ABB Advant Controller 450 это оптимальный выбор для управления силовыми цепями.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB PFSA140RULLM7A 3BSE006503R1 если:
- У вас установлен контроллер ABB Advant Controller 450 и требуется силовой модуль для управления устройствами с номинальным током до 10 А.
- Работа происходит в условиях повышенных температур (-10 °C – +60 °C) или требуется высокая защита от перегрузок/замыканий.
- Приоритетом является быстрая реакция модуля (время срабатывания ≤10 мс) и безопасность (изоляция 2500 В АЦП).
-
Эксплуатация:
- При монтаже ABB PFSA140RULLM7A 3BSE006503R1 обеспечьте достаточную вентиляцию шкафа — несмотря на низкое тепловыделение, при плотном расположении модулей возможен перегрев.
- Используйте силовые провода с сечением ≥1.5 мм² (для токов до 10 А) — это предотвращает перегрев проводов и снижение напряжения в цепи.
- Регулярно проверяйте состояние реле: при появлении заискривания или увеличении сопротивления замените модуль — износ реле может привести к нестабильной работе.
- При обслуживании отключите входное питание — galvanic изоляция защищает от электрокаржения, но полное отключение снижает риск ошибок при подключении/отключении проводов.
