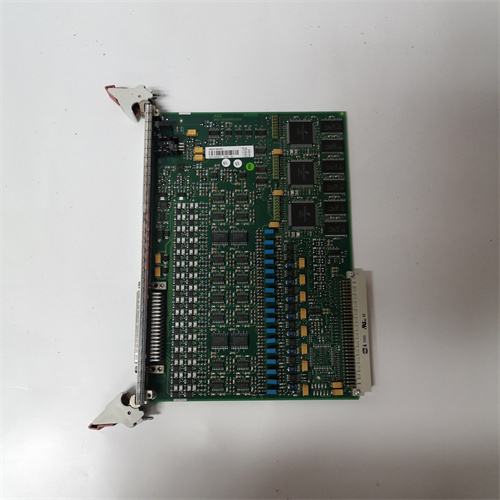

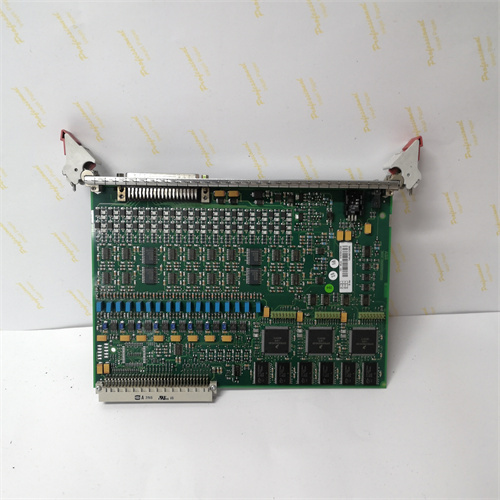

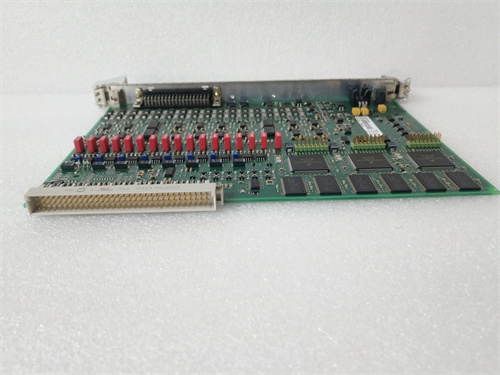

ABB PFSK151 3BSE018876R1

Описание

Общие сведения о продукте

Описание продукта

1. Токовая способность 10 А и быстрая коммутация: Модуль ABB PFSK151 3BSE018876R1 имеет номинальную токовую способность 10 А (продолжительная) и максимальную кратковременную токовую способность 20 А (≤100 мс) — достаточную для питания среднемощных приводов (до 3 кВт) и силовых нагрузок. Время коммутации (включение/отключение) не превышает 1 мс, что критично для систем с высокими требованиями к скорости реакции — например, в пищевой линии упаковки чипсов PFSK151 3BSE018876R1 быстро отключает питание привода конвейера при заблокировке ленты, предотвращая повреждение механизмов.
2. Комплексная защита от аварий: ABB PFSK151 3BSE018876R1 оснащена тремя уровнями защиты, обеспечивающими безопасность силовых цепей:
   • Защита от коротких замыканий: Встроенный токоограничитель ограничивает ток при коротком замыкании до 15 А, отключая питание за 50 мкс — это предотвращает пробой изоляции кабелей и повреждение подключенных устройств;
   • Защита от перегрузок: При превышении тока выше 10 А на 20% (12 А) модуль активирует предупреждающий сигнал (цифровой выход «ошибка») и отключает цепь через 3 секунды, если перегрузка сохраняется;
   • Защита от переvoltaжа: Модуль выдерживает кратковременное превышение напряжения до 60 В DC (≤1 сек), защищая себя и нагрузки от перенапряжений в сети питания.
3. Простота интеграции и диагностика: ABB PFSK151 3BSE018876R1 подключается к контроллерам ABB AC500 или ACS880 через стандартные цифровые сигналы: вход «включить» (24 В DC) активирует силовые контакты, а выход «ошибка» информирует о возникновении аварии (например, короткое замыкание). На корпусе есть 3 LED-индикаторы: зеленый (питание модуля), желтый (активная коммутация) и красный (ошибка) — это позволяет операторам быстро определить состояние модуля: например, горящий красный индикатор указывает на проблему в силовой цепи, а негорящий желтый — на отсутствие команды от контроллера.

Технические параметры

• Тип модуля: Одноточечный силовой коммутационный модуль;
• Электрические параметры:
  • Номинальное напряжение: 24–48 В DC;
  • Номинальный ток: 10 А (продолжительный);
  • Максимальный кратковременный ток: 20 А (≤100 мс);
  • Время коммутации: ≤1 мс (включение/отключение);
  • Максимальная мощность переключения: 480 Вт (при 48 В DC, 10 А);
• Защита:
  • Короткое замыкание: Токоограничение 15 А, отключение за 50 мкс;
  • Перегрузка: Отключение при 12 А (≥3 секунд);
  • Переvoltaжа: Выдерживание до 60 В DC (≤1 сек);
• Управление:
  • Сигнал «включить»: 24 В DC (цифровой вход, ток ≤10 мА);
  • Сигнал «ошибка»: 24 В DC (цифровой выход, ток ≤50 мА);
• Операционные условия:
  • Температурный диапазон: -25 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20;
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: DIN-рейка (35 мм);
  • Размеры (длина × ширина × высота): 80 mm × 22.5 mm × 60 mm;
  • Вес: ~200 г;
  • Индикаторы LED: 3 (питание — зеленый, коммутация — желтый, ошибка — красный);
• Совместимость:
  • Контроллеры/приводы: ABB AC500, ABB ACS880, электродвигатели ≤3 кВт;
• Стандарты соответствия: IEC 60947-1 (силовые переключатели), IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Надежность: Токовая способность 10 А и защита от коротких замыканий гарантируют безопасную работу приводов и нагрузок, даже при перегрузках.
2. Быстрая реакция: Время коммутации ≤1 мс и отключение при аварии за 50 мкс предотвращают повреждение оборудования и снижают риск аварий.
3. Компактность: Ширина 22.5 мм и вес ~200 г экономят место в шкафу электрооборудования — критично для систем с плотным размещением модулей (например, мобильные автоматизированные станции).
4. Простота эксплуатации: LED-индикаторы и стандартные сигналы управления упрощают диагностику и интеграцию с контроллерами — не требуется специальное ПО.
5. Универсальность: Поддержка напряжения 24–48 В DC позволяет использовать модуль с разными типами приводов и источников питания, без необходимости замены оборудования.

Примеры применения

1. Логистика (конвейер для транспортировки упаковок):
   • Задача: Управление питанием привода конвейера (2 кВт, 24 В DC) и защита от заблокировки ленты (которая вызывает перегрузку тока).
   • Конфигурация: ABB PFSK151 3BSE018876R1 подключен между источником питания 24 В DC и приводом конвейера, сигналы управления — к контроллеру ABB AC500. При запуске конвейера контроллер отправляет сигнал «включить» — модуль замыкает силовые контакты, привод начинает работать. При заблокировке ленты ток возрастает до 13 А — модуль активирует сигнал «ошибка» и отключает питание за 2.5 сек, останавливая конвейер и предотвращая выход из строя мотора.
2. Пищевая промышленность (линия упаковки йогурта):
   • Задача: Переключение питания контактора нагревателя упаковочного материала (1.5 кВт, 48 В DC) и защита от перегрева (который увеличивает ток).
   • Конфигурация: ABB PFSK151 3BSE018876R1 управляет питанием контактора — при команде от контроллера ACS880 модуль включает контактор, нагреватель начинает работать. При перегреве упаковочного материала ток возрастает до 11 А — модуль отправляет сигнал «ошибка» в контроллер, который снижает температуру нагревателя. Если ток продолжает превышать 12 А, модуль отключает контактор за 3 сек.
3. Машиностроение (миниатюрная станция для гравировки пластиков):
   • Задача: Управление питанием привода позиционирования инструмента (1 кВт, 24 В DC) и защита от зажимания инструмента (которое вызывает короткое замыкание).
   • Конфигурация: ABB PFSK151 3BSE018876R1 подключен к приводу и контроллеру AC500. При гравировке инструмента приходит в контакт с деталью — при зажимании ток резко возрастает до 16 А (короткое замыкание) — модуль отключает питание за 40 мкс, сигнал «ошибка» загорает красный индикатор. Оператор устраняет проблему и перезапускает станцию.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB PFSK151 3BSE018876R1 если вам нужно управлять силовыми цепями приводов ≤3 кВт (24–48 В DC) и требуется надежная защита от перегрузок/коротких замыканий. Оптимально для конвейеров, пищевых линий и миниатюрных станков.
• Предостережения:
  • Не превышайте номинальный ток 10 А — для более мощных нагрузок используйте модули с большей токовой способностью (например, ABB PFSK152);
  • Используйте силовые кабели сечением ≥1.5 мм² — обеспечивает стабильную передачу тока и предотвращает перегрев контактов;
  • Монтируйте модуль с зазором ≥5 мм от соседних устройств — улучшает теплоотвод и предотвращает перегрев;
  • Регулярно проверяйте состояние LED-индикаторов — негорящий желтый индикатор указывает на отсутствие команды от контроллера, а горящий красный — на аварию в силовой цепи.
