Описание
Обзор продукта

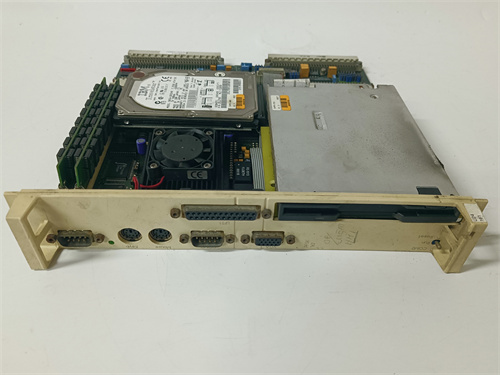

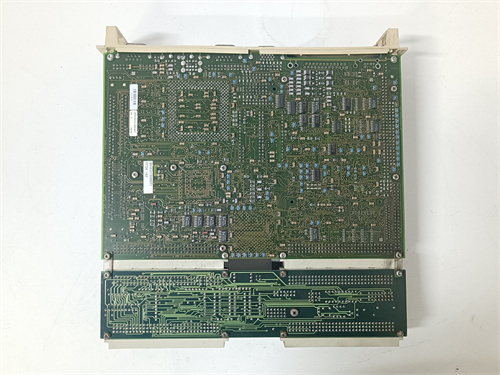

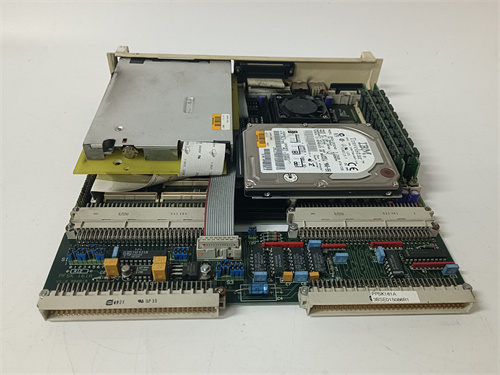

ABB PFSK162 3BSE015088R1 представляет собой модуль интерфейса связи, разработанный компанией ABB для систем автоматизации Advant Controller 31 и Advant Controller 160. Данный компонент относится к семейству модулей связи серии S100 I/O и предназначен для организации высокоскоростного обмена данными между процессорными модулями и станциями распределенного ввода-вывода. ABB PFSK162 3BSE015088R1 реализует протокол MasterBus 300E, обеспечивая детерминированную передачу данных в системах управления непрерывными технологическими процессами. Модуль широко применяется на объектах целлюлозно-бумажной промышленности, химических производствах и в системах водоподготовки, где сохраняется оборудование семейства Advant 160.
Технические параметры
ABB PFSK162 3BSE015088R1 характеризуется следующими техническими характеристиками:
- Тип интерфейса: MasterBus 300E, гальванически развязанный RS-485
- Скорость передачи: 2 Мбит/с
- Топология: шинная, с возможностью ответвлений
- Длина линии: до 500 метров без повторителей
- Количество подключаемых устройств: до 24 станций ввода-вывода на сегмент
- Физическая среда: экранированная витая пара, 120 Ом
- Протокол: MasterBus 300E (собственный протокол ABB)
- Диагностика: светодиодная индикация наличия питания, активности передачи, ошибок шины
- Потребляемая мощность: 5 В, 350 мА от шины контроллера
- Монтаж: устанавливается в слот расширения процессорного модуля Advant 160
Важной особенностью ABB PFSK162 3BSE015088R1 является наличие встроенного сторожевого таймера, контролирующего корректность протокольного обмена и переводящего выходы удаленных станций в предопределенное безопасное состояние при обнаружении ошибок связи.
Преимущества и особенности
ABB PFSK162 3BSE015088R1 сохраняет значение для предприятий, эксплуатирующих системы автоматизации на базе Advant Controller 160. Ключевые преимущества:
- Высокая скорость обмена: 2 Мбит/с обеспечивает время цикла сканирования 10–20 мс для типовой конфигурации
- Помехозащищенность: дифференциальная передача с подавлением синфазной помехи до 15 В
- Надежность: средняя наработка на отказ более 100 000 часов по статистике сервисных служб ABB
- Диагностика: детектирование короткого замыкания и обрыва линии связи
- Совместимость: работа со всеми моделями процессоров Advant 160 и станциями S100 I/O
При проведении аудита устаревших систем специалисты ABB рекомендуют поддерживать складской резерв ABB PFSK162 3BSE015088R1, поскольку прямые аналоги для замены отсутствуют, а переход на современные системы 800xA требует значительных капитальных вложений.
Примеры применения
Типовые сценарии использования ABB PFSK162 3BSE015088R1:
- Целлюлозно-бумажные комбинаты: связь контроллеров Advant 160 с удаленными станциями на линиях производства гофрокартона
- Химические производства: управление периодическими процессами синтеза с распределенными модулями ввода-вывода
- Водоканалы: автоматизация насосных станций водоподготовки с рассредоточенными объектами
На Архангельском ЦБК более 25 лет эксплуатируется система управления на базе ABB PFSK162 3BSE015088R1, обеспечивающая связь 15 процессоров Advant 160 с 80 удаленными станциями на производстве бумаги-основы. За последние пять лет зафиксировано лишь два отказа модулей, оба связаны с выходом из строя оптронной развязки после грозовых перенапряжений.
Сравнение с конкурентными решениями
В классе коммуникационных модулей для систем Advant прямыми функциональными аналогами ABB PFSK162 3BSE015088R1 являются устаревшие модули Honeywell FTA-232 и Siemens CP-5430. Сравнительный анализ:
| Характеристика | ABB PFSK162 3BSE015088R1 | Honeywell FTA-232 | Siemens CP-5430 |
|---|---|---|---|
| Скорость передачи | 2 Мбит/с | 1.5 Мбит/с | 1.5 Мбит/с |
| Поддержка Advant | Нативная | Требуется шлюз | Требуется адаптер |
| Диагностика | Полная (обрыв/КЗ) | Частичная | Частичная |
| Сторожевой таймер | Да | Нет | Да |
Оригинальный ABB PFSK162 3BSE015088R1 остается безальтернативным выбором для обслуживания установленных систем Advant 160, поскольку попытки эмуляции протокола MasterBus 300E сторонними устройствами часто приводят к нестабильной работе сети.
Рекомендации по выбору и эксплуатации
- Проверка ревизии: Существуют две модификации ABB PFSK162 3BSE015088R1 — ранняя (с разъемом IDC) и поздняя (с европейским разъемом типа C). Убедитесь в соответствии разъема вашему шасси.
- Терминирование: На обоих концах шины MasterBus 300E должны быть установлены терминальные резисторы 120 Ом. Отсутствие терминирования является основной причиной ошибок четности.
- Заземление экрана: Экран кабеля связи должен быть заземлен строго в одной точке — на стороне контроллера. Заземление экрана с двух сторон создает контур заземления.
- Адресация: Адреса удаленных станций задаются переключателями на модулях S100 I/O. Конфликт адресов вызывает полную потерю связи с сегментом.
- Холодный резерв: При хранении ABB PFSK162 3BSE015088R1 более 2 лет рекомендуется перед установкой произвести кратковременное включение питания для формирования оксидного слоя конденсаторов.
Приобретая ABB PFSK162 3BSE015088R1 на вторичном рынке, обращайте внимание на состояние передней панели и наличие заводских пломб. Модули, прошедшие неквалифицированный ремонт, часто имеют поврежденные согласующие резисторы в цепях RS-485, что приводит к снижению помехоустойчивости. Настоятельно рекомендуется запрашивать протокол приемосдаточных испытаний с подтверждением работоспособности на скорости 2 Мбит/с.
