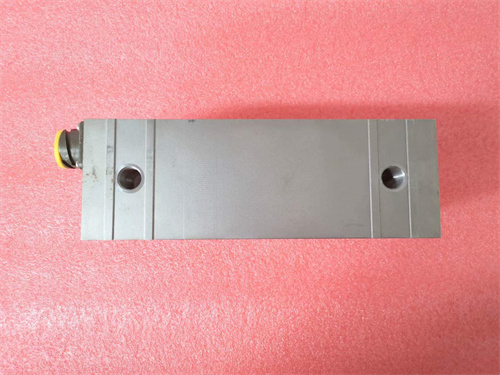

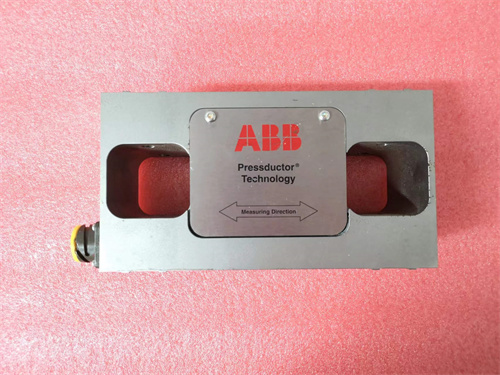

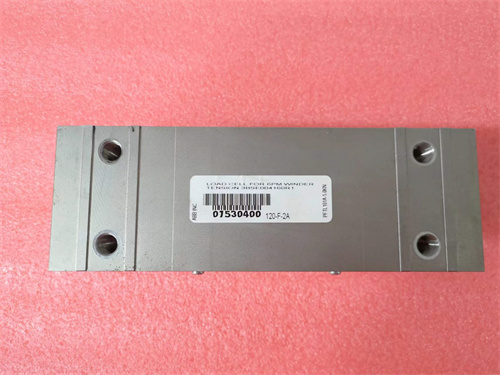

Name: ABB PFTL101B 20KN 3BSE004203R1 - XINYEDA
Brand: ABB
Price: 3599.00 RUB
Availability: InStock

Описание

Общая характеристика продукта

Первым делом рассмотрим индустриальный тензометрический датчик силы (нагрузчик) от бренда ABB — модель PFTL101B 20KN 3BSE004203R1, предназначенный для точного измерения растяжных и сжимных усилий в диапазоне до 20 кН (килоНьютонов) в системах автоматизации производства, транспортировки и монтажа. Это устройство относится к серии ABB PFTL Force Transducers, широко применяемых в машиностроении (контроль усилий при прессовании), пищевой промышленности (дозировка сыпучих материалов), строительстве (мониторинг нагрузок на металлоконструкции) и логистике (управление подъемными механизмами), где требуется высокая точность измерения и устойчивость работы в агрессивных промышленных условиях.

ABB PFTL101B 20KN 3BSE004203R1 основан на тензометрической технологии: в корпусе датчика интегрированы тензометры (электрические сопротивления, чувствительные к деформации), которые изменяют свое сопротивление при приложении усилия. Эти изменения преобразуются в стандартный индустриальный аналоговый сигнал (4–20 мА), удобный для передачи в контроллеры ABB AC 800M, панели операторского управления (HMI) или системы мониторинга. Корпус датчика выполнен из высокопрочной стали, обеспечивающей устойчивость к коррозии и механическим повреждениям.

Особенно стоит отметить, что ABB PFTL101B 20KN 3BSE004203R1 оснащен функциями самодиагностики и защиты: индикация неисправностей (например, обрыв тензометра), защита against перегрузки (до 150% номинального усилия без повреждения) и компенсацию температурных дрейфов (погрешность ≤0.02%/°C). Это гарантирует достоверность измерений даже при перепадах температуры (от -20 °C до +80 °C) и кратковременных пиковых нагрузках — критично для предотвращения аварий в системах с высокими требованиями к безопасности. Полную информацию о ABB PFTL101B 20KN 3BSE004203R1, включая схемы монтажа и калибровочные параметры, можно найти по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1] (при получении окончательной ссылки она будет вставлена в это место).

Параметры продукта

Технические параметры ABB PFTL101B 20KN 3BSE004203R1 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1]):

Измерительные характеристики:
- Тип устройства — тензометрический датчик силы (для растяжения и сжатия);
- Номинальное измеряемое усилие (F_nom): 20 кН;
- Максимальная безопасная перегрузка: 150% F_nom (30 кН, без перманентной деформации);
- Погрешность измерения (по градусу точности 0.1): ≤±0.1% F_nom (при температуре 20 °C);
- Температурная компенсация: Диапазон -20 °C до +80 °C, погрешность температурного дрейфа ≤±0.02% F_nom/°C;
- Выходной сигнал: Аналоговый 4–20 мА (соответствует диапазону 0–20 кН), нагрузочная сопротивление ≤500 Ом.
Электротехнические характеристики:
- Питание: DC 10–30 В;
- Потребляемый ток: ≤15 мА (без нагрузки на выходной сигнал);
- Изоляция: Между питанием/выходом и корпусом — 250 В АС (на 1 мин, по стандарту IEC 61010);
- Иммунитет к электромагнитным помехам (EMC):
  - Защита against статического разряда (ESD): ±15 кВ (контактный), ±25 кВ (воздушный) — IEC 61000-4-2;
  - Защита against электромагнитного поля: 10 В/м (80–1000 МГц) — IEC 61000-4-3.
Конструктивные и эксплуатационные характеристики:
- Материал корпуса: Сталь 17-4 PH (коррозионностойкая);
- Класс защиты корпуса: IP67 (защита against пыли и кратковременного погружения в воду до 1 м);
- Тип монтажа: Фланцевый (с помощью болтов M10, не включенных в комплект);
- Габариты: 80 × 60 × 35 мм (ширина × высота × толщина);
- Вес: ~800 г;
- Срок службы (ожидаемый): ≥10 лет (при соблюдении условий эксплуатации).

Преимущества и особенности

Высокая точность и стабильность: ABB PFTL101B 20KN 3BSE004203R1 с погрешностью ≤±0.1% F_nom и компенсацией температурных дрейфов обеспечивает достоверные измерения даже в условиях переменной температуры (например, в цехах с нагревательными устройствами). Это критично для процессов, где точное управление усилием влияет на качество продукции — например, прессование металлических деталей (требуется допуск усилия ±0.2% F_nom).
Защита against перегрузки и агрессивных условий: Максимальная безопасная перегрузка 30 кН позволяет датчику выдерживать кратковременные пиков нагрузки (например, при неожиданном блокировании подъемного механизма), а корпус IP67 и коррозионностойкая сталь 17-4 PH гарантируют работоспособность в условиях пыли, влаги или контакта с химическими средами (например, в пищевой промышленности при мойке оборудования).
Универсальность применения: Поддержка как растяжных, так и сжимных усилий делает ABB PFTL101B 20KN 3BSE004203R1 подходящим для различных сценариев: от контроля усилия при拧мировании болтов (растяжение) до измерения веса сыпучих материалов в бункерах (сжатие). Стандартный выходной сигнал 4–20 мА легко интегрируется с любыми контроллерами и HMI, без необходимости в дополнительных конвертерах.
Самодиагностика и удобство обслуживания: Индикатор неисправностей (через изменение выходного сигнала — например, сигнал <3.8 мА при обрыве тензометра) позволяет операторам быстро выявлять проблемы, а простая фланцевая монтажная схема сокращает время установки и замены датчика. Калибровка датчика возможна на месте с использованием стандартных калибровочных масс, без отправки в сервисный центр.
Совместимость с системами ABB: Датчик идеально работает с контроллерами ABB AC 800M и модулями аналоговых входов ABB V4550220-0100 — это обеспечивает синхронную работу с другими компонентами автоматизации ABB и упрощает настройку через стандартное ПО ABB Control Builder M. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1].

Примеры применения в отраслях

Датчик силы ABB PFTL101B 20KN 3BSE004203R1 широко используется в системах, где требуется точный контроль усилия:

Машиностроение (прессовые линии): Контроль усилия при прессовании металлических деталей (например, изготовление автокомпонентов). Точность ±0.1% F_nom ABB PFTL101B 20KN 3BSE004203R1 гарантирует соответствие деталей техническим требованиям (например, толщина заготовки ±0.01 мм), а защита against перегрузки предотвращает повреждение пресса при зажимании негабаритных заготовок.
Пищевая промышленность (дозировочные линии): Измерение веса сахара, муки или соли в дозировочных бункерах (усиление сжатия). Сигнал 4–20 мА передается в контроллер ABB AC 800M, который регулирует скорость подачи материала — обеспечивая дозировку с точностью ±0.5% от заданного веса. Корпус IP67 защищает датчик against влаги и продуктовых остатков при регулярной мойке.
Логистика (подъемные механизмы): Мониторинг нагрузки на подъемные крюки погрузчиков или кранов (усиление растяжения). При превышении 90% номинального усилия (18 кН) датчик отправляет сигнал предупреждения в HMI, а при достижении 150% (30 кН) — блокирует подъем, предотвращая перегрузку и аварийное разрушение механизма. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1].

Сравнение с конкурентами

Сравним ABB PFTL101B 20KN 3BSE004203R1 с аналогичными тензометрическими датчиками силы (Siemens LFM, Rockwell Allen-Bradley 9375, Schneider Electric PMD).

Параметр	ABB PFTL101B 20KN 3BSE004203R1	Siemens LFM (20 kN)	Rockwell 9375 (20 kN)
Погрешность измерения	≤±0.1% F_nom	≤±0.2% F_nom	≤±0.15% F_nom
Температурный диапазон	-20 °C до +80 °C	0 °C до +70 °C	-10 °C до +75 °C
Класс защиты	IP67	IP65	IP67
Максимальная перегрузка	150% F_nom	120% F_nom	140% F_nom
Выходной сигнал	4–20 мА	4–20 мА / 0–10 В	4–20 мА

ABB PFTL101B 20KN 3BSE004203R1 выделяется более высокой точностью, широким температурным диапазоном и большей безопасной перегрузкой — это делает его предпочтительным для систем с высокими требованиями к надежности и точности (машиностроение, пищевая промышленность). Дополнительное сравнение по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1].

Советы по выбору и предостережения

Советы по выбору:
1. Для процессов с требуемой точностью ≤±0.15% F_nom (например, прессование, дозировка) — ABB PFTL101B 20KN 3BSE004203R1 является оптимальным выбором, так как он обеспечивает погрешность ≤±0.1% F_nom, превышающую требования большинства промышленных сценариев.
2. В условиях влаги, пыли или контакта с химикатами — класс защиты IP67 делает датчик более устойчивым, чем аналоги с IP65 (например, в пищевых цехах или открытых подъемных механизмах).
3. При наличии пиковых нагрузок (например, подъемные механизмы) — максимальная перегрузка 150% F_nom обеспечивает запас по прочности, предотвращая повреждение датчика при неожиданных перегрузках. Детали по выбору доступны по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1].
Предостережения:
1. Не превышайте максимальную безопасную перегрузку 30 кН: Превышение приведет к перманентной деформации тензометров и выходу ABB PFTL101B 20KN 3BSE004203R1 из строя.
2. При монтаже используйте только рекомендуемые болты (M10): Не подходящее крепление (например, болты с меньшим диаметром) приведет к неравномерному распределению усилия и искажению измерений.
3. Регулярно калибруйте датчик (раз в 1–2 года): Калибровка на месте с использованием стандартных масс поддерживает точность измерений и устраняет влияние старения тензометров.
4. Избегайте контакта корпуса с агрессивными химикатами (кислоты, щелочи): Даже коррозионностойкая сталь 17-4 PH может подвергаться разрушению при длительном контакте с сильными реактивами — используйте защитные покрытия при необходимости.

PFTL101B
