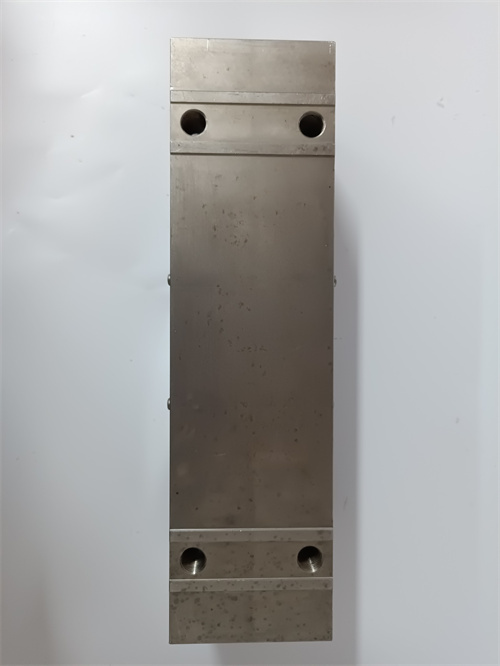

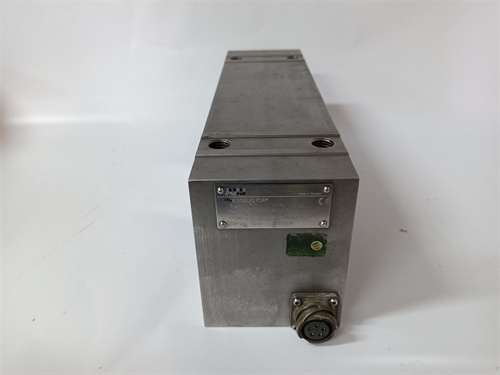

ABB PFTL101B 20KN 3BSE004203R1

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики измерения:
  • Тип датчика: Тензодатчик (для растягивающих и сжимающих нагрузок);
  • Диапазон измерений: 0–20 кН (килоНьютон);
  • Погрешность: ±0.1% от полного диапазона (20 кН);
  • Повторяемость: ±0.05% — стабильность показаний при одинаковых нагрузках;
  • Номинальный сигнал вывода: 4–20 мА (аналоговый), где 4 мА соответствует 0 кН, 20 мА — 20 кН;
  • Линейность: ±0.05% — минимальное искажение сигнала в пределах диапазона.
• Электрические характеристики:
  • Питание: 10–30 В DC;
  • Потребляемый ток: ≤10 мА (без нагрузки на сигнал);
  • Изоляция: 2 кВ между питанием, сигналом и корпусом;
  • Класс электромагнитной совместимости (EMC): Класс 3 (IEC 61000-6-2) — устойчивость к промышленным помехам.
• Конструктивные и эксплуатационные характеристики:
  • Материал корпуса: Нержавеющая сталь (AISI 316) — устойчива к коррозии;
  • Класс защиты (IP): IP67 (полная защита от пыли, погружение в воду до 1 метра в течение 30 минут);
  • Температурный диапазон работы: -40 °C до +80 °C;
  • Влажность: ≤95% (без конденсации);
  • Тип монтажа: Фланцевый (стандартные отверстия для болтов M12);
  • Срок службы: ≥10 лет при номинальных нагрузках;
  • Сертификаты: CE, ATEX (для зон с возможностью взрыва).

Преимущества и особенности

• Высокая Точность и Повторяемость: Погрешность ±0.1% и повторяемость ±0.05% у ABB PFTL101B 20KN 3BSE004203R1 гарантируют надежные измерения даже при минимальных нагрузках. Например, в машиностроении при прессовании тонких металлических деталей (толщина 0.1 мм) датчик контролирует усилие с точностью до 2 Н, предотвращая деформацию деталей и брак. В отличие от датчиков с погрешностью ≥0.5%, ABB PFTL101B 20KN 3BSE004203R1 не требует частой калибровки, что сокращает время простоя оборудования.
• Защита Against Коррозии и Агрессивных Сред: Корпус из нержавеющей стали AISI 316 и класс защиты IP67 у ABB PFTL101B 20KN 3BSE004203R1 позволяют использовать его в условиях с высоким уровнем коррозии — например, на морских буровых платформах (контроль тяги буровых канатов, контакт с морской водой) или в химических цехах (контакт с агрессивными растворами). В этих условиях датчик сохраняет работоспособность в течение всего срока службы (≥10 лет), в отличие от датчиков из обычной стали, требующих замены через 2–3 года.
• Широкий Температурный Диапазон: Работа в диапазоне -40 °C до +80 °C делает ABB PFTL101B 20KN 3BSE004203R1 универсальным для открытых и закрытых объектов. Например, в северных регионах на крановых системах, эксплуатируемых зимой при температуре -35 °C, датчик продолжает точно измерять нагрузку на крюк, предотвращая перегрузку и разрыв каната. В жарких цехах металлургических заводов (+70 °C) он не теряет точности, что важно для контроля усилий на прокатных валках.
• Легкая Интеграция в Системы Управления: Стандартный сигнал 4–20 мА у ABB PFTL101B 20KN 3BSE004203R1 упрощает подключение к большинству промышленных контроллеров (ABB AC 800M, Siemens S7-1200, Rockwell Allen-Bradley) и системам SCADA. Не требуется дополнительных адаптеров или драйверов — сигнал напрямую обрабатывается контроллером, а данные отображаются в реальном времени на операторском панели. Это сокращает время настройки системы до 1–2 часа.
• Безопасность в Взрывоопасных Зонах: Сертификат ATEX у ABB PFTL101B 20KN 3BSE004203R1 позволяет использовать его в зонах с возможностью взрыва (например, на нефтебазах, в цехах сflammable газами). Датчик не генерирует искры и устойчив к внешним электрическим разрядам, что исключает риск возгорания, критический для безопасного функционирования таких объектов.

Примеры применения в отраслях

• Металлургия (горячая прокатная станция): Контроль усилий на валках — Два ABB PFTL101B 20KN 3BSE004203R1 установлены на входных и выходных валках прокатного станка, измеряющие усилие, приложенное к стальной заготовке (толщина 5–10 мм). При превышении усилия >18 кН (90% от максимального) сигнал 4–20 мА передается в контроллер ABB AC 800M, который автоматически снижает давление валков, предотвращая деформацию заготовки или поломку оборудования. Высокая точность датчика гарантирует равномерность толщины прокатанного листа (погрешность ≤0.01 мм).
• Строительная промышленность (крановая установка на строительной площадке): Мониторинг нагрузки на крюк — ABB PFTL101B 20KN 3BSE004203R1 установлен между крюком и канатом крана, измеряющий вес поднятых грузов (бетонные блоки, металлические конструкции). При приближении нагрузки к 20 кН (например, 19 кН) датчик отправляет сигнал в систему управления крана, которая включает звуковую сигнализацию и ограничивает дальнейший подъем, предотвращая разрыв каната. Корпус из нержавеющей стали защищает датчик от дождя и пыли на открытой площадке.
• Нефтегазовая отрасль (буровая платформа на море): Измерение тяги бурового каната — ABB PFTL101B 20KN 3BSE004203R1 монтируется в цепочке бурового каната, контролируя тягу при спуске бурового долота в скважину. Датчик выдерживает контакт с морской водой (IP67) и коррозию (сталь AISI 316), а сертификат ATEX гарантирует безопасность в зонах с возможностью выбросов газа. При превышении тяги >20 кН система останавливает спуск долота, предотвращая его повреждение или заклинивание в скважине.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для агрессивных условий (морские платформы, химические цехи) — выбирайте ABB PFTL101B 20KN 3BSE004203R1 с корпусом из нержавеющей стали AISI 316 и IP67, так как он устойчив к коррозии и воде, в отличие от моделей с покрытием (Siemens LFL100) или сталью AISI 304 (Rockwell 937T).
  2. Для точных измерений (прессование, прокатка) — ABB PFTL101B 20KN 3BSE004203R1 с погрешностью ±0.1% подходит лучше, чем датчики с higher погрешностью (Siemens LFL100 — ±0.2%), так как он гарантирует качество продукции и снижает брак.
  3. Для взрывоопасных зон (нефтебазы, газовые хранилища) — наличие сертификата ATEX у ABB PFTL101B 20KN 3BSE004203R1 является обязательным, в отличие от моделей без этого сертификата, которые не могут быть использованы в таких условиях.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1].
• Предостережения:
  1. Не превышайте максимальную нагрузку: Перегрузка ABB PFTL101B 20KN 3BSE004203R1 более чем на 10% (например, 22 кН) приведет к перманентному повреждению тензорезистентных элементов и потере точности. При проектировании системы учитывайте запас по нагрузке (на 15–20% ниже максимального значения).
  2. Правильно монтируйте датчик: Фланцы ABB PFTL101B 20KN 3BSE004203R1 должны быть закреплены равномерно, без наклона — искажения корпуса при монтаже вызовут смещение показаний (до ±1% от диапазона). Используйте подшипники для обеспечения ровного контакта и торсионные ключи для контроля усилия затяжки болтов.
  3. Регулярно калибруйте датчик: Каждые 1–2 года проводите калибровку ABB PFTL101B 20KN 3BSE004203R1 в сертифицированных лабораториях — это сохраняет точность измерений, особенно после длительной эксплуатации или сильных перегрузок.
  4. Избегайте механических ударов: Корпус из нержавеющей стали устойчив к нагрузкам, но не выдерживает сильных ударов (например, падение грузов). Монтируйте датчик в защищенные места или используйте дополнительные защитные оболочки, особенно на строительных площадках.
