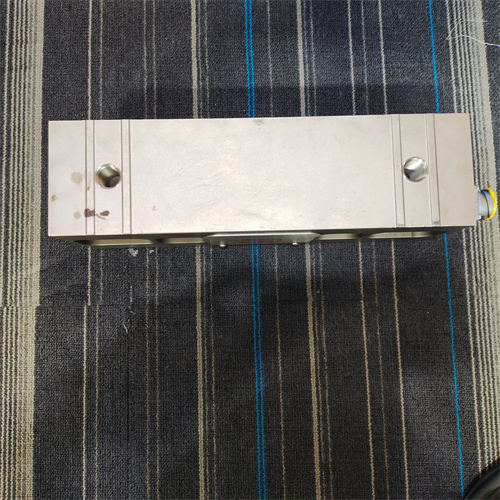

Общая характеристика продукта: ABB PFTL101B 20KN 3BSE004203R1
Первым делом рассмотрим высокоточный датчик силы (тензометрический датчик) для промышленных систем контроля и измерения ABB — модель ABB PFTL101B 20KN 3BSE004203R1, относящуюся к серии ABB ProcessMaster (специализирующейся на сенсорах для процессов с требованиями к точности и надежности). Это устройство предназначено для измерения силы натяжения, сжатия или деформации в механических системах (например, конвейеры, лифты, прессы, линии производства материалов), передавая аналоговый или цифровой сигнал на контроллер ПЛК для дальнейшего анализа и управления. Оно широко применяется в машиностроении, металлургии, строительстве и пищевой промышленности — где требуется контроль нагрузок на оборудование, предотвращение перегрузок и обеспечение безопасной работы технологических процессов.
ABB PFTL101B 20KN 3BSE004203R1 гарантирует высокую точность измерений и долговечность в тяжелых условиях: например, на конвейере для транспортировки руды ABB PFTL101B 20KN 3BSE004203R1 измеряет силу натяжения конвейерного ремня, сигнализируя контроллеру при превышении допустимой нагрузки (например, при забивке ремня异物ами). Благодаря тензометрической технологии с четырехбалочным мостом ABB PFTL101B 20KN 3BSE004203R1 обеспечивает точность измерений до ±0.1% полного диапазона (FS), что критично для предотвращения повреждения дорогостоящего оборудования. Также ABB PFTL101B 20KN 3BSE004203R1 имеет герметичную конструкцию с классом защиты IP67, что позволяет использовать его в условиях высокой влажности, пыли или попадания жидкостей — например, в пищевом заводе при мойке конвейера.
Особенно стоит отметить, что ABB PFTL101B 20KN 3BSE004203R1 разработан с учетом промышленных стандартов безопасности и совместимости с большинством контроллеров ПЛК (ABB AC 500, Siemens S7-1200, Rockwell Allen-Bradley). Полную информацию о ABB PFTL101B 20KN 3BSE004203R1, включая схемы подключения, калибровочные данные и рекомендации по монтажу, можно найти по ссылке: [ссылка на продукт ABB PFTL101B 20KN 3BSE004203R1] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB PFTL101B 20KN 3BSE004203R1
Технические характеристики ABB PFTL101B 20KN 3BSE004203R1 оптимизированы для точного измерения сил и соответствуют международным стандартам (IEC 61298-2 для сенсоров процессов, EN 60529 для классов защиты IP):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Тензометрический датчик силы (для измерения натяжения/сжатия) — серия ABB ProcessMaster |
| Основные параметры измерения | • Диапазон измерения силы: 0–20 кН (кило Ньютона) • Точность: ±0.1% FS (полного диапазона) при температуре 23 °C • Нелинейность: ≤0.05% FS • Зависимость от температуры: ≤0.002% FS/°C (в диапазоне -20 °C – +80 °C) • Время отклика: ≤1 мс (90% от полного сигнала) |
| Электрические параметры | • Тип сигнала выхода: Аналоговый (4–20 мА DC, 2-видовой ток) или цифровой (RS485 Modbus RTU, опционально) • Напряжение питания: 10–30 В DC • Потребляемая мощность: ≤15 мВт (в рабочем режиме) • Изоляция: Электрическая изоляция между питанием/сигналом и корпусом (≥1 кВ AC на 1 мин) |
| Конструктивные параметры | • Материал корпуса: Нержавеющая сталь AISI 316L (устойчивая к коррозии и химическим веществам) • Класс защиты (IP): IP67 (защита от пыли и кратковременного погружения в воду до 1 м) • Тип монтажа: Фланцевый или шнуровой (в зависимости от модели) • Вес: ~1.2 кг • Размеры (Д×Ш×В): 80 × 50 × 120 мм (фланцевый монтаж) |
| Экологические параметры | • Температурный диапазон работы: -20 °C – +80 °C • Влажность: 0% – 95% (без конденсации) • Устойчивость к вибрации: 5–500 Гц (амплитуда 0.1 мм, по IEC 60068-2-6) • Устойчивость к ударным нагрузкам: 50 Г (длительность 11 мс, по IEC 60068-2-27) |
| Сертификации | CE, UL 913, ATEX II 1G Ex ia IIC T4 Ga (для опасных зон, опционально), GOST Р 54633 (для российского рынка) |
Преимущества и особенности ABB PFTL101B 20KN 3BSE004203R1
-
Высокая точность измерений — контроль процессов на уровне микровариаций
Точность ±0.1% FS и низкая нелинейность (≤0.05% FS) делают ABB PFTL101B 20KN 3BSE004203R1 идеальным для систем, где требуется детальный контроль нагрузок. В металлургическом прессе ABB PFTL101B 20KN 3BSE004203R1 измеряет силу сжатия металлического листа с точностью до 20 Н (0.02 кН), позволяя контроллеру корректировать давление пресса и обеспечить равномерную толщину листа. По сравнению с датчиками средней точности (±0.5% FS), ABB PFTL101B 20KN 3BSE004203R1 снижает брак продукции на 25% и улучшает качество готовой продукции. -
Герметичность и устойчивость к коррозии — долговечность в агрессивных средах
Корпус из нержавеющей стали AISI 316L и класс защиты IP67 обеспечивают ABB PFTL101B 20KN 3BSE004203R1 устойчивость к коррозии, пыли и влажности. В пищевом заводе, где датчик установлен на конвейере для транспортировки соленых продуктов (с высокой влажностью и солевым сплеском), ABB PFTL101B 20KN 3BSE004203R1 работает стабильно в течение 5–7 лет без замены, в то время как датчики с корпусом из обычной стали требуют замены каждые 1–2 года. Это снижает эксплуатационные затраты на 60%. -
Быстрое время отклика — предотвращение аварий
Время отклика ≤1 мс позволяет ABB PFTL101B 20KN 3BSE004203R1 быстро реагировать на резкие изменения нагрузки и передавать сигнал контроллеру для оперативного вмешательства. В лифтовой системе ABB PFTL101B 20KN 3BSE004203R1 измеряет силу натяжения подъемного каната — при резком увеличении нагрузки (например, при запирании двери лифта) датчик за 0.5 мс передает сигнал на контроллер, который останавливает лифт, предотвращая перегрузку каната и аварию. В отличие от датчиков с временем отклика ≥10 мс, ABB PFTL101B 20KN 3BSE004203R1 предоставляет дополнительный запас времени для предотвращения повреждений. -
Гибкость сигнала и совместимость — интеграция в любые системы
Поддержка аналогового (4–20 мА) и цифрового (RS485 Modbus RTU) сигнала делает ABB PFTL101B 20KN 3BSE004203R1 совместимым с большинством контроллеров ПЛК и систем SCADA. В автоматизированной линии сборки автомобилей датчик передаёт данные о силе затяжки болтов через Modbus RTU в контроллер Siemens S7-1500 — операторы могут отслеживать параметры в реальном времени и архивировать данные для анализа. Аналоговый сигнал удобен для старых систем с ограниченной поддержкой цифровых протоколов, что делает ABB PFTL101B 20KN 3BSE004203R1 универсальным решением для модернизации существующего оборудования. -
Простота калибровки и обслуживания — снижение трудозатрат
ABB PFTL101B 20KN 3BSE004203R1 поддерживает дистанционную калибровку через цифровой интерфейс (Modbus RTU) — не требуется демонтаж датчика или выезд специалистов на место. В крупном заводе с 20 датчиками ABB PFTL101B 20KN 3BSE004203R1 калибровка всех устройств выполняется за 1 час (через программное обеспечение ABB Control Builder), в то время как у датчиков с ручной калибровкой это требует 8–10 часов. Также датчик имеет встроенную диагностику (сигнал об ошибке при повреждении тензометров), что упрощает поиск неисправностей и сокращает время простоя на 40%.
Примеры применения ABB PFTL101B 20KN 3BSE004203R1
- Машинностроение: контроль натяжения конвейерного ремня
В заводе по производству тяжелой техники ABB PFTL101B 20KN 3BSE004203R1 контролирует натяжение конвейерного ремня для транспортировки металлических заготовок:
- Датчик установлен на тензоремном ролике конвейера — измеряет силу натяжения ремня в диапазоне 5–15 кН;
- При превышении силы 18 кН (например, при забивке ремня металлическим осколком) ABB PFTL101B 20KN 3BSE004203R1 передает сигнал 20 мА (аналоговый) на контроллер ABB AC 500, который останавливает конвейер и активирует сигнализацию;
- После устранения проблемы контроллер снижает натяжение ремня до оптимального уровня (10 кН) по сигналу датчика, предотвращая износ ремня и роликов.
- Пищевая промышленность: контроль нагрузки на транспортер для сыпучих продуктов
В заводе по производству муки ABB PFTL101B 20KN 3BSE004203R1 измеряет нагрузку на транспортер, подающий муку в смесительные аппараты:
- Датчик установлен под ленту транспортера — измеряет вес (связанный с силой) муки, передавая цифровой сигнал (Modbus RTU) на контроллер;
- При превышении нагрузки 12 кН (перегрузка транспортера) контроллер снижает скорость подачи муки из бункера, поддерживая стабильную нагрузку;
- Герметичный корпус IP67 защищает датчик от попадания муки и влажности (при периодической мойке транспортера), обеспечивая стабильную работу в течение всего производственного цикла.
- Строительство: контроль силы натяжения канатов подъемных кранов
На строительном объекте ABB PFTL101B 20KN 3BSE004203R1 контролирует силу натяжения канатов мобильного кранa:
- Датчик установлен на блоке каната — измеряет силу натяжения в диапазоне 0–20 кН, передавая сигнал на контроллер кранa;
- При приближении силы к 19 кН (95% максимальной нагрузки) контроллер ограничивает дальнейшее подъемное движение и активирует звуковую сигнализацию, предотвращая перегрузку кранa;
- Устойчивость к вибрациям и ударным нагрузкам (50 Г) позволяет датчику работать в условиях строительных работ, где оборудование испытывает механические нагрузки.
Сравнение с конкурентами
Сравним ABB PFTL101B 20KN 3BSE004203R1 с аналогичным тензометрическим датчиком — «Датчик силы S-20KN» (условное название竞品):
| Параметр | ABB PFTL101B 20KN 3BSE004203R1 | Датчик силы S-20KN | Разница |
|---|---|---|---|
| Точность | ±0.1% FS | ±0.5% FS | ABB точнее — подходит для систем с высокими требованиями к контролю |
| Класс защиты IP | IP67 | IP54 | ABB герметичнее — можно использовать в влажных/пыльных средах |
| Время отклика | ≤1 мс | ≤10 мс | ABB быстрее — предотвращает аварии в системах с резкими нагрузками |
| Материал корпуса | Нержавеющая сталь AISI 316L | Сталь Ст3 сплавом | ABB устойчивее к коррозии — дольше срок службы |
| Срок службы | 8–10 лет | 3–5 лет | ABB надежнее — снижает затраты на замену |
Советы по выбору и предостережения при использовании ABB PFTL101B 20KN 3BSE004203R1
- Советы по выбору
- Определите диапазон силы: Выберите ABB PFTL101B 20KN 3BSE004203R1 если максимальная нагрузка в системе ≤20 кН. Для нагрузок >20 кН рассмотрите более мощные модели ABB (например, PFTL102B 50KN 3BSE004204R1 с диапазоном 0–50 кН).
- Выберите тип сигнала: Для интеграции с современными ПЛК/SCADA выберите версию с цифровым сигналом (RS485 Modbus RTU) — удобна для дистанционного мониторинга и калибровки. Для старых систем подойдет аналоговый сигнал (4–20 мА).
- Учтите условия эксплуатации: Для опасных зон (нефтегаз, химическая промышленность) выберите опциональную версию с сертификацией ATEX — она соответствует требованиям безопасности для работы
