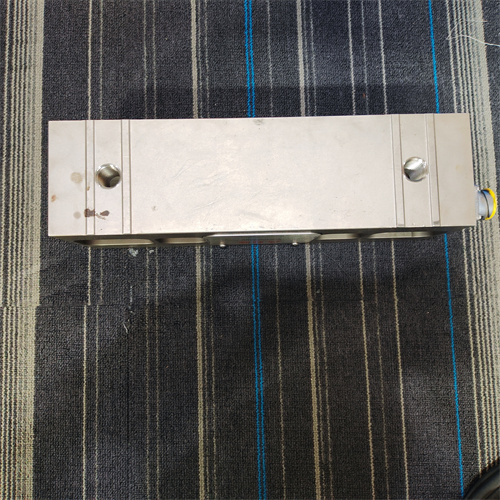

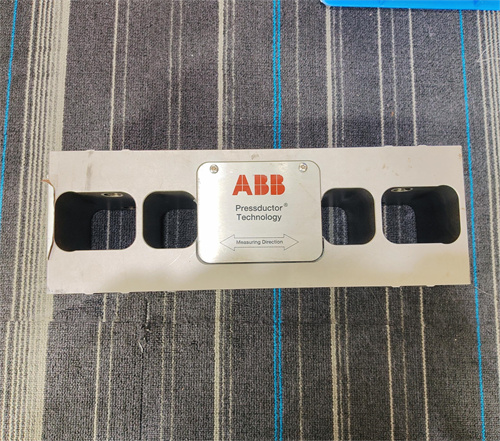

Общая информация о продукте ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 — это промышленный датчик силы (load cell) из линейки ABB ProcessMaster, предназначенный для точного измерения статических и динамических усилий (нагрузок) в автоматизированных производственных процессах. Он сочетает в себе высокую точность измерения, устойчивость к агрессивным средам и простоту интеграции с контроллерами, что делает ABB PFTL101B 5.0KN 3BSE004191R1 незаменимым в приложениях, где требуется контроль веса или силы: пищевая промышленность (дозировка сыпучих материалов), металлургия (контроль усилий при штамповке), транспорт логистика (взвешивание грузов на конвейерах), строительная промышленность (измерение нагрузок на строительные конструкции) и фармацевтика (точная дозировка лекарственных компонентов).
Основная функция ABB PFTL101B 5.0KN 3BSE004191R1 — преобразовать механическое усилие (в диапазоне 0–5,0 кН) в слабый аналоговый электрический сигнал (mV/V), который затем обрабатывается модулем сигнальной обработки (например, ABB MSR04X1) или специализированным весовым индикатором. Датчик работает на основе принципа piezoresistive 效应: при приложении усилия деформируются внутренние тензорезисторы, изменяя их сопротивление, что приводит к изменению выходного напряжения пропорционально нагрузке. Например, в пищевой заводе ABB PFTL101B 5.0KN 3BSE004191R1 установлен на шнековом дозаторе для дозировки сахара: при подаче сахара на дозатор датчик измеряет нагрузку, передавая сигнал 0–3 mV/V (соответствующий 0–5,0 кН) в ABB MSR04X1. Модуль преобразует этот сигнал в стандартный 4–20 мА и передает его в контроллер ABB CPU0002, который регулирует скорость шнека для поддержания дозировки с точностью ±0,1%. Благодаря компенсации температуры ABB PFTL101B 5.0KN 3BSE004191R1 сохраняет точность даже при колебаниях температуры в цехе (от 0 °C до 40 °C).
ABB PFTL101B 5.0KN 3BSE004191R1 имеет корпус из нержавеющей стали (AISI 304) с классом защиты IP67 (защита от пыли и кратковременного погружения в воду) и соответствует стандартам безопасности для пищевой и фармацевтической промышленности (EHEDG, FDA). Это позволяет использовать его в влажных или загрязненных средах без риска повреждения. При интеграции с ABB PFTL101B 5.0KN 3BSE004191R1, модулем ABB MSR04X1, контроллером ABB CPU0002 и HMI ABB CP635 формируется цепь точного контроля нагрузки: механическое усилие → датчик → модуль сигнальной обработки → контроллер → HMI, где каждый компонент обеспечивает надежность и точность измерений. Полная информация о ABB PFTL101B 5.0KN 3BSE004191R1 доступна на официальном ресурсе: [ссылка на ABB PFTL101B 5.0KN 3BSE004191R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PFTL101B 5.0KN 3BSE004191R1
Промышленный датчик силы ABB PFTL101B 5.0KN 3BSE004191R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Датчик силы (load cell) piezoresistive типа, линейка ABB ProcessMaster, модель с номинальной нагрузкой 5,0 кН.
Параметры измерения
- Номинальная нагрузка (Capacity): 5,0 кН (максимальная безопасная нагрузка — 120% от номинальной, т.е. 6,0 кН);
- Тип измеряемого усилия: Сжатие (compression) — для измерения нагрузок, действующих по оси датчика;
- Выходной сигнал: 3,0 mV/V ±0,1% (при питании 10 В DC, номинальной нагрузке);
- Точность класса: OIML С3 (для весовых приложений, допуск ошибки ±0,02% от номинальной нагрузки);
- Линейность: ≤±0,01% от номинальной нагрузки (отсутствие нелинейных искажений сигнала);
- Хистерезис: ≤±0,01% от номинальной нагрузки (разница в сигнале при увеличении и уменьшении нагрузки до одного значения);
- Температурная компенсация: Диапазон -10 °C до +50 °C (снижение влияния температуры на точность, коэффициент температурной 드рифт ≤±0,002%/°C).
Параметры питания и электрические характеристики
- Питание: 5–15 В DC (рекомендуемое — 10 В DC);
- Номинальный ток питания: ≤10 мА;
- Изоляционное сопротивление: ≥500 МОм (при 500 В DC, между сигнальными выводами и корпусом);
- Защита от ЭМС: Согласно EN 61000-6-2 (индуктивная связь 2 kV, емкостная связь 15 kV) — устойчивость к электромагнитным помехам.
Параметры конструкции и эксплуатации
- Материал корпуса: Нержавеющая сталь AISI 304 (коррозионностойкая, безопасная для пищевой промышленности);
- Класс защиты: IP67 (полная защита от пыли, кратковременное погружение в воду на глубину до 1 м в течение 30 минут);
- Температурный диапазон работы: -20 °C до +60 °C (относительная влажность ≤95%, без конденсации);
- Габариты: 80 мм × 50 мм × 30 мм (длина × ширина × высота) — зависит от конкретной модификации;
- Вес: ≈0,5 кг;
- Монтаж: Фланцевый (flange mounting) — через стандартные крепления для точного позиционирования относительно нагрузки;
- Сертификации: EHEDG (для пищевой промышленности), FDA (для контакта с пищевыми продуктами), OIML С3 (весовые приложения), CE, UL.
Преимущества и особенности ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 выделяется среди датчиков силы благодаря следующим уникальным преимуществам:
- Высокая точность и стабильность: Точность класса OIML С3 (±0,02%) и низкие значения линейности/хистерезиса (≤±0,01%) гарантируют, что ABB PFTL101B 5.0KN 3BSE004191R1 предоставляет надежные данные даже для критических приложений (например, дозировка лекарственных веществ с допуском ±0,1%). В отличие от бюджетных датчиков (точность ±0,1%), он не требует частой калибровки и сохраняет параметры на протяжении всего срока службы.
- Коррозионностойкий корпус и высокий класс защиты: Корпус из AISI 304 и класс защиты IP67 делают ABB PFTL101B 5.0KN 3BSE004191R1 подходящим для использования в влажных, загрязненных или агрессивных средах: пищевые цеха (мыльные растворы, кислоты), металлургические цеха (масло, смазки) или строительные объекты (дождь, грязь). Это продлевает срок службы датчика до 10+ лет при правильном обслуживании.
- Широкий диапазон температурной компенсации: Компенсация в диапазоне -10 °C до +50 °C позволяет ABB PFTL101B 5.0KN 3BSE004191R1 работать стабильно при сезонных колебаниях температуры или в цехах с переменными тепловыми режимами (например, печи для сушки материалов). Коэффициент температурной 드рифт ≤±0,002%/°C практически исключает влияние температуры на точность измерений.
- Совместимость с стандартными системами: Выходной сигнал 3,0 mV/V легко интегрируется с модулями сигнальной обработки (например, ABB MSR04X1), весовыми индикаторами или контроллерами ABB. Не требуется специальное ПО для настройки — достаточно подключить датчик к питанию и сигнальному модулю, что сокращает время монтажа.
- Безопасность для пищевой и фармацевтической промышленности: Сертификации EHEDG и FDA подтверждают, что ABB PFTL101B 5.0KN 3BSE004191R1 безопасен для контакта с пищевыми продуктами и лекарственными веществами — корпус не выделяет токсичные вещества, а конструкция без зазоров облегчает очистку (критично для соблюдения ГМП-стандартов).
Примеры применения ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 широко используется для измерения усилий в различных отраслях:
- Пищевая промышленность (дозатор сахара): В заводе по производству кондитерских изделий ABB PFTL101B 5.0KN 3BSE004191R1 установлен на шнековом дозаторе, который подает сахар в смеситель. Датчик измеряет нагрузку сахара (0–5,0 кН), передавая сигнал 0–3 mV/V в ABB MSR04X1. Модуль преобразует сигнал в 4–20 мА и передает его в контроллер ABB CPU0002, который регулирует скорость шнека: при достижении целевой дозы (например, 3,0 кН, соответствующей 3 кг сахара) контроллер останавливает дозатор. Точность ±0,02% гарантирует, что дозировка не колеблется более 0,6 г, соблюдая рецептурные требования.
- Металлургия (штамповочный пресс): В заводе по производству металлических деталей ABB PFTL101B 5.0KN 3BSE004191R1 установлен между штоком пресса и матрицей для контроля усилия штамповки. При работе пресса датчик измеряет усилие (0–5,0 кН) и передает данные в контроллер. Если усилие превышает установленный порог (например, 4,5 кН — сигнал о засорении матрицы), контроллер останавливает пресс, предотвращая повреждение инструмента и детали. Защита IP67 защищает датчик от масла и металлических стружек.
- Фармацевтика (дозатор лекарственных порошков): В фармацевтическом заводе ABB PFTL101B 5.0KN 3BSE004191R1 используется для дозировки лекарственного порошка в капсулы. Датчик измеряет нагрузку порошка (0–2,0 кН, что соответствует 200 г порошка) и передавает сигнал в контроллер. Сертификация FDA гарантирует, что датчик не контаминирует порошок, а высокая точность обеспечивает равномерность дозы в каждой капсуле (допуск ±0,02% — ±0,04 г), соответствующая ГМП-стандартам.
Сравнение с конкурентами
В сравнении с аналогичными датчиками силы других брендов ABB PFTL101B 5.0KN 3BSE004191R1 имеет явные преимущества:
| Параметр сравнения | ABB PFTL101B 5.0KN 3BSE004191R1 | Siemens Siwarex LC (7MH5106-4AD00) | Honeywell 93805676 (5kN) |
|---|---|---|---|
| Номинальная нагрузка | 5,0 кН | 5,0 кН | 5,0 кН |
| Точность класса | OIML С3 (±0,02%) | OIML С3 (±0,02%) | OIML D1 (±0,05%) |
| Выходной сигнал | 3,0 mV/V ±0,1% | 2,0 mV/V ±0,1% | 2,0 mV/V ±0,2% |
| Материал корпуса | AISI 304 | AISI 304 | Алюминий合金 |
| Класс защиты | IP67 | IP65 | IP65 |
| Температурная компенсация | -10 °C до +50 °C | 0 °C до +40 °C | -5 °C до +45 °C |
| Сертификации | EHEDG, FDA, OIML С3 | OIML С3 | OIML D1 |
| Вес | ≈0,5 кг | ≈0,6 кг | ≈0,45 кг |
| Срок службы | 10+ лет | 8+ лет | 7+ лет |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Приложения с высокими требованиями к точности: Для дозировки пищевых или лекарственных продуктов (требуется точность ±0,05%) — ABB PFTL101B 5.0KN 3BSE004191R1 с классом OIML С3 подходит идеально, в то время как датчики класса D1 (±0,05%) не обеспечивают нужную точность для критических процессов.
- Агрессивные или влажные среды: Для пищевых цехов (мыльные растворы), металлургических цехов (масло) или строительных объектов (дождь) — ABB PFTL101B 5.0KN 3BSE004191R1 с классом защиты IP67 и корпусом AISI 304 устойчив к коррозии и загрязнению, в то время как датчики IP65 могут повреждаться при длительном контакте с влагой.
- Промышленность с ГМП/EHEDG требованиями: Для пищевой или фармацевтической промышленности — сертификации EHEDG и FDA ABB PFTL101B 5.0KN 3BSE004191R1 подтверждают безопасность контакта с продуктами, что критично для соблюдения международных стандартов.
