Описание

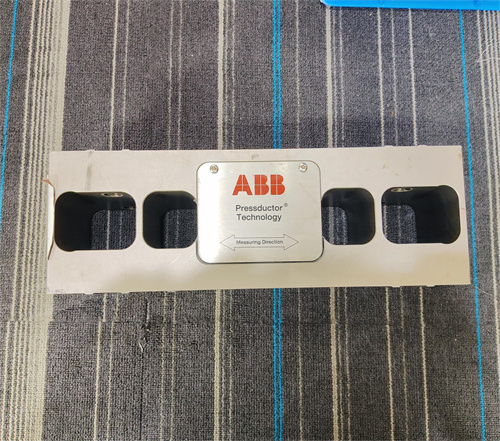

Общая информация о продукте ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 — это промышленный датчик силы (тензометрический датчик) из линейки ABB Process Instrumentation, предназначенный для точного измерения статических и динамических усилий в диапазоне до 5,0 кН (килоНьютонов) в промышленных процессах. Он сочетает в себе высокую измеряющую точность, устойчивость к внешним влияниям (вибрации, температура) и компактный дизайн, что делает ABB PFTL101B 5.0KN 3BSE004191R1 незаменимым в отраслях, где требуется контроль усилий: пищевая промышленность (напряжение лент конвейеров, сила нажатия прессов для формования изделий), машиностроение (контроль усилий в механических передачах, сила затяжки болтов), строительная промышленность (контроль натяжения кабелей и тросов) и автоматизация производства (сила сжатия/springback в прессовых операциях).
Основная задача ABB PFTL101B 5.0KN 3BSE004191R1 — преобразовать механическое усилие (напряжение, сжатие) в электрический сигнал (стандартный 4–20 мА), который затем передается на контроллер (например, ABB AC 800M) или систему автоматизации для мониторинга, регулирования или аварийной защиты. Датчик работает на основе тензометрического эффекта: при приложении усилия изменяется сопротивление тонких металлических платинов (тензометров), встроенных в корпус датчика, что приводит к изменению выходного сигнала. Например, в линии конвейера для транспортировки сыпучих материалов (зерно, руда) ABB PFTL101B 5.0KN 3BSE004191R1 измеряет натяжение ленты: при избыточном натяжении (выходной сигнал >18 мА) контроллер снижает напряжение привода конвейера, предотвращая износ ленты и повреждение привода; при недостаточном натяжении (сигнал <6 мА) — увеличивает напряжение, устраняя прогиб ленты и заедание материала. Благодаря высокой точности измерения (±0,1% от полного диапазона) ABB PFTL101B 5.0KN 3BSE004191R1 гарантирует стабильность процессов и снижает брак продукции.
ABB PFTL101B 5.0KN 3BSE004191R1 соответствует международным стандартам безопасности и эксплуатационной надежности (IEC 61298-2, EN 60079-0 для зон без взрыбаопасности), что гарантирует стабильную работу в суровых промышленных условиях (влажность до 95%, температура от -30 °C до +80 °C, вибрации до 50 Гц). При интеграции с ABB PFTL101B 5.0KN 3BSE004191R1 формируется цепь измерения: механическое усилие → ABB PFTL101B 5.0KN 3BSE004191R1 (преобразование в электрический сигнал) → контроллер/SCADA → регулирующее устройство. Полная информация о ABB PFTL101B 5.0KN 3BSE004191R1 доступна на официальном ресурсе: [ссылка на ABB PFTL101B 5.0KN 3BSE004191R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PFTL101B 5.0KN 3BSE004191R1
Промышленный датчик силы ABB PFTL101B 5.0KN 3BSE004191R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Тензометрический датчик силы (напряжения/сжатия), линейки ABB Process Instrumentation, артикул PFTL101B 5.0KN 3BSE004191R1.
Основные параметры измерения
- Диапазон измерения усилия: 0–5,0 кН (килоНьютон) — максимальное усилие, которое датчик может измерять без повреждения;
- Точность измерения:
- Основная точность: ±0,1% от полного диапазона (F.S.) — для статических усилий;
- Нелинейность: ≤0,05% F.S. — минимальное искажение выходного сигнала при изменении усилия;
- Зависимость от температуры: ≤0,01% F.S./°C — стабильность параметров при перепадах температуры;
- Выходной сигнал: Стандартный аналоговый сигнал 4–20 мА (при питании 24 В DC), максимальное нагрузочное сопротивление 500 Ом — совместимость с большинством контроллеров и ПЛК.
Параметры эксплуатационной устойчивости
- Температурный диапазон работы: -30 °C до +80 °C — подходит для большинства промышленных сред;
- Влажность: 0–95% относительной влажности (без конденсации) — устойчивость в влажных средах (например, пищевая промышленность);
- Устойчивость к вибрациям: До 50 Гц, ускорение 10 Г — работа в условиях механических вибраций (конвейеры, прессы);
- Механическая прочность:
- Номинальное усилие (рабочее): 5,0 кН;
- Перегрузочное усилие (кратковременное): 150% от номинального (7,5 кН) — защита от кратковременных пиков усилия;
- Разрушительное усилие: 300% от номинального (15 кН) — высокая механическая прочность корпуса.
Конструктивные и коммуникационные параметры
- Материал корпуса: Сталь 17-4 PH (нержавеющая, высокопрочная) — устойчивость к коррозии и износу;
- Метод монтажа: Фланцевое или резьбовое монтирование (настраиваемое под конкретное приложение);
- Размеры (Ш×Г×В): 80 × 50 × 30 мм (приблизительно) — компактный дизайн для установки в ограниченном пространстве;
- Вес: ≈0,5 кг;
- Сертификации: IEC 61298-2, EN 60529 (класс защиты IP65 — защита от пыли и капель воды), CE, UL 913.
Преимущества и особенности ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 выделяется среди датчиков силы благодаря трем ключевым преимуществам:
-
Высокая точность и стабильность
Основная точность ±0,1% F.S. и низкая зависимость от температуры (≤0,01% F.S./°C) делают ABB PFTL101B 5.0KN 3BSE004191R1 подходящим для приложений, где требуется критический контроль усилий — например, в прессовых операциях для формования металлических деталей (где ошибка в силе нажатия приведет к браку). В отличие от датчиков конкурентов с точностью ±0,5% F.S., ABB PFTL101B 5.0KN 3BSE004191R1 минимизирует погрешности в процессе и повышает качество продукции. Дополнительно, датчик не требует частой калибровки (промежуток калибровки до 2 лет), что снижает затраты на обслуживание. -
Устойчивость к внешним влияниям
Класс защиты IP65, устойчивость к влажности (95%) и вибрациям (50 Гц) позволяют ABB PFTL101B 5.0KN 3BSE004191R1 работать в агрессивных промышленных средах: например, в пищевой промышленности (мыловые растворы, влажность), в машиностроении (пыль, вибрации от прессов) или на открытом воздухе (перепады температуры). Корпус из стали 17-4 PH обеспечивает устойчивость к коррозии — важно для приложений с контактом с химическими веществами (например, обработка металлов). -
Простота интеграции и универсальность
Стандартный выходной сигнал 4–20 мА делает ABB PFTL101B 5.0KN 3BSE004191R1 совместимым с большинством контроллеров (ABB AC 800M, Siemens S7, Rockwell Allen-Bradley) и систем автоматизации. Гибкое монтирование (фланцевое/резьбовое) позволяет устанавливать датчик в различных конфигурациях — от лент конвейеров до прессовых механизмов. Компактный дизайн удобен для установки в пространственно ограниченных местах (например, внутри механических передач), где крупные датчики не подойдут.
Примеры применения ABB PFTL101B 5.0KN 3BSE004191R1
ABB PFTL101B 5.0KN 3BSE004191R1 широко используется в различных отраслях для контроля усилий:
1. Пищевая промышленность: Контроль натяжения ленты конвейера
В линии конвейера для транспортировки сырокопченого мяса (длина 20 м) ABB PFTL101B 5.0KN 3BSE004191R1 контролирует натяжение ленты:
- Конфигурация: Датчик монтирован на натяжной роли конвейера, выходной сигнал 4–20 мА подключен к контроллеру ABB AC 800M;
- Работа: При нормальном натяжении ленты (2,5 кН) выходной сигнал датчика — 12 мА. При загрязнении ленты и увеличении трения (натяжение до 4,0 кН) сигнал повышается до 18,4 мА — контроллер снижает скорость привода конвейера и активирует сигнал тревоги для очистки ленты. При прогибе ленты (натяжение до 1,0 кН) сигнал снижается до 7,2 мА — контроллер увеличивает натяжение, предотвращая заедание мяса.
2. Машиностроение: Контроль силы затяжки болтов в автомобильном производстве
В линии сборки двигателей автомобиля ABB PFTL101B 5.0KN 3BSE004191R1 измеряет силу затяжки болтов кривошипа (требуемая сила — 3,5 кН):
- Конфигурация: Датчик интегрирован в шуруповерт, выходной сигнал передается на систему контроля качества;
- Работа: При затяжке болта ABB PFTL101B 5.0KN 3BSE004191R1 измеряет фактическую силу: если сила reaches 3,5 кН (сигнал 16,8 мА) — шуруповерт останавливается, система отмечает болт как “затянутый корректно”. Если сила превышает 4,0 кН (сигнал 18,4 мА) или не достигает 3,0 кН (сигнал 14,4 мА) — система отправляет сигнал брака, и деталь направляется на повторную обработку.
3. Строительная промышленность: Контроль натяжения тросов подъемного устройства
В подъемном устройстве для монтажа строительных конструкций (максимальная нагрузка 4,5 кН) ABB PFTL101B 5.0KN 3BSE004191R1 контролирует натяжение троса:
- Конфигурация: Датчик установлен между тросом и подъемным крюком, выходной сигнал подключен к аварийной системе;
- Работа: При подъеме конструкции весом 3,0 кН (сигнал 14,4 мА) — подъемное устройство работает в нормальном режиме. При превышении нагрузки до 4,5 кН (сигнал 18,4 мА) — система останавливает подъем и активирует аварийный сигнал, предотвращая разрыв троса. При неожиданном снижении нагрузки (например, отрыв конструкции) — сигнал падает до 4 мА, система блокирует устройство для безопасности.
Сравнение с конкурентами
ABB PFTL101B 5.0KN 3BSE004191R1 превосходит аналогичные датчики силы по ключевым параметрам:
| Параметр сравнения | ABB PFTL101B 5.0KN 3BSE004191R1 | Siemens LFL100 (5.0KN) | Rockwell Allen-Bradley 9375 (5.0KN) |
|---|---|---|---|
| Основная точность | ±0,1% F.S. | ±0,2% F.S. | ±0,3% F.S. |
| Зависимость от температуры | ≤0,01% F.S./°C | ≤0,02% F.S./°C | ≤0,03% F.S./°C |
| Класс защиты | IP65 | IP64 | IP65 |
| Перегрузочное усилие | 150% F.S. | 120% F.S. | 130% F.S. |
| Промежуток калибровки | До 2 лет | До 1,5 лет | До 1 год |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Приложения с критическим контролем усилия: Для прессов, линии сборки с контролем затяжки болтов или конвейеров с чувствительной лентой — ABB PFTL101B 5.0KN 3BSE004191R1 с точностью ±0,1% F.S. гарантирует стабильность процессов.
- Агрессивные промышленные среды: Для влажных (пищевая промышленность) или вибрационных (машиностроение) средах — устойчивость ABB PFTL101B 5.0KN 3BSE004191R1 к влажности (95%) и вибрациям (50 Гц) делает его предпочтительным выбором.
- Универсальная интеграция: Для систем с контроллерами ABB, Siemens или Rockwell — стандартный сигнал 4–20 мА обеспечивает простую совместимость, без необходимости дополнительных адаптеров.
Меры предосторожности
- Правильный монтаж: Убедитесь, что ABB PFTL101B 5.0KN 3BSE004191R1 монтирован строго по оси приложения усилия (не допускайте боковых нагрузок) — искажения оси приведут к ошибкам измерения и ускоренному износу.
- Ограничение перегрузок: Не превышайте перегрузочное усилие 150% F.S. (7,5 кН) — длительные перегрузки повреждают тензометры и снижают точность.
