Описание
Общая информация о продукте ABB PFTL201C 3BSE007913R50 50KN

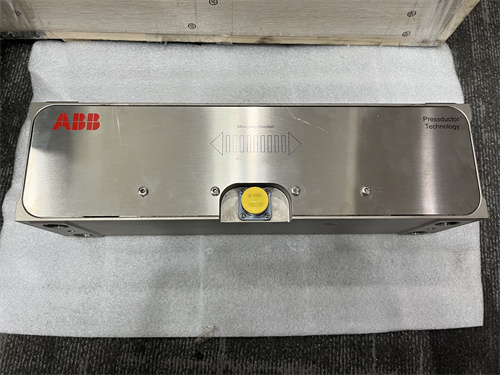

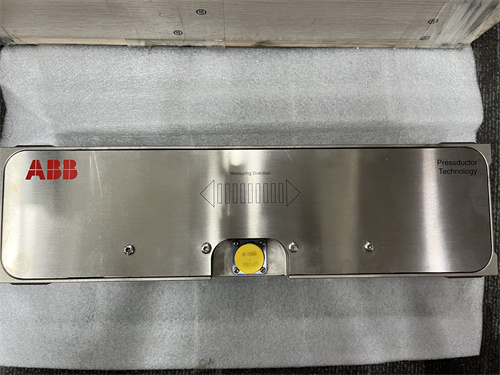

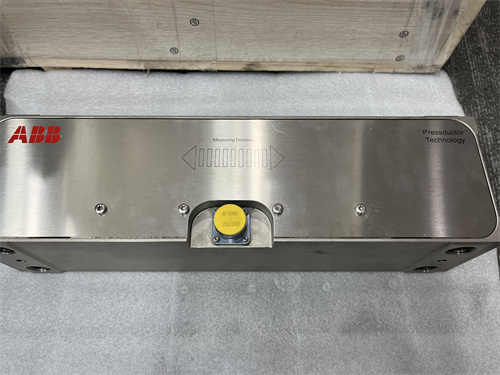

ABB PFTL201C 3BSE007913R50 50KN — это высокопрочный промышленный тензометрический датчик силы (тензодатчик) из линейки ABB Process Instrumentation, предназначенный для точного измерения статических и динамических усилий в диапазоне до 50 кН (килоНьютонов). Он сочетает в себе высокую механическую прочность, стабильность измерений в суровых условиях и универсальность монтажа, что делает ABB PFTL201C 3BSE007913R50 50KN незаменимым в отраслях: тяжелая машиностроение (контроль усилий в прессах, станках с ЧПУ), строительная промышленность (натяжение тросов подъемных кранов, контроль нагрузки опорных конструкций), металлургия (напряжение лент конвейеров для горячего металла) и транспорт (контроль нагрузки подвесных систем в портальных кранов), где требуется надежное измерение высоких усилий без потери точности.
Основная задача ABB PFTL201C 3BSE007913R50 50KN — преобразовать механическое усилие (напряжение, сжатие) в стандартный аналоговый сигнал (4–20 мА), который передается на контроллер (например, ABB PM820-2) или SCADA для мониторинга, аварийной защиты или регулирования. Датчик работает на основе тензометрического эффекта: в корпус из высокопрочной стали встроены тонкие металлические тензометры, сопротивление которых изменяется при приложении усилия — это изменение преобразуется в электрический сигнал с минимальной погрешностью. Например, в подъемном кrane с максимальной нагрузкой 45 кН ABB PFTL201C 3BSE007913R50 50KN монтируется между крюком и тросом: при подъеме груза весом 30 кН датчик выдает сигнал 12,8 мА (соответствующий 60% диапазона), при приближении к максимальной нагрузке 45 кН — сигнал 18,4 мА. Если груз превышает 48 кН (96% диапазона, сигнал 19,8 мА), контроллер по данным ABB PFTL201C 3BSE007913R50 50KN останавливает подъем и активирует аварийный сигнал, предотвращая разрыв троса и падение груза. Благодаря высокой прочности корпуса (разрушительное усилие 150 кН) ABB PFTL201C 3BSE007913R50 50KN выдерживает кратковременные перегрузки, что критично для случаев неожиданного увеличения нагрузки (например, заедание груза о препятствие).
ABB PFTL201C 3BSE007913R50 50KN соответствует международным стандартам безопасности и эксплуатационной надежности (IEC 61298-2, EN 60529 класс IP67), что гарантирует стабильную работу в условиях: температура от -40 °C до +85 °C, влажность 100% (с конденсацией), вибрации до 50 Гц и контакта с пылью или жидкостями. При интеграции с ABB PFTL201C 3BSE007913R50 50KN формируется цепь измерения: механическое усилие → ABB PFTL201C 3BSE007913R50 50KN (преобразование) → контроллер/SCADA → аварийная система/регулирующие механизмы. Полная информация о ABB PFTL201C 3BSE007913R50 50KN доступна на официальном ресурсе: [ссылка на ABB PFTL201C 3BSE007913R50 50KN](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PFTL201C 3BSE007913R50 50KN
Промышленный тензодатчик ABB PFTL201C 3BSE007913R50 50KN характеризуется следующими ключевыми параметрами:
- Тип устройства: Тензометрический датчик силы (напряжения/сжатия), линейки ABB Process Instrumentation, артикул PFTL201C 3BSE007913R50 50KN.
Основные параметры измерения
- Диапазон измерения усилия: 0–50 кН (рабочее усилие);
- Точность:
- Основная точность: ±0,1% от полного диапазона (F.S.) — для статических усилий;
- Нелинейность: ≤0,05% F.S. — минимальное искажение сигнала при изменении усилия;
- Зависимость от температуры: ≤0,002% F.S./°C — стабильность параметров при перепадах температуры;
- Выходной сигнал: Стандартный аналоговый сигнал 4–20 мА (при питании 10–30 В DC), максимальное нагрузочное сопротивление 500 Ом — совместимость с контроллерами ABB, Siemens, Rockwell;
- Механические характеристики:
- Материал корпуса: Сталь 17-4 PH (твердосплавная, коррозионноустойчивая);
- Разрушительное усилие: 150% F.S. (75 кН) — выдерживание кратковременных перегрузок;
- Частота собственной вибрации: ≥500 Гц — устойчивость к резонансным вибрациям.
Параметры эксплуатационной устойчивости
- Температурный диапазон:
- Работа: -40 °C до +85 °C — подходит для холодных и жарких промышленных сред;
- Хранение: -50 °C до +100 °C;
- Защита от внешних воздействий: Класс IP67 (полная защита от пыли, кратковременное погружение в воду до 1 м) — работа в влажных или грязных средах (например, цеха с сыпучими материалами);
- Устойчивость к вибрациям: 10–50 Гц, ускорение 10 Г — нет повреждений или потери точности;
- Устойчивость к ударным нагрузкам: Ударная нагрузка 50 Г (время воздействия 11 мс) — выдерживание неожиданных ударов (например, заедание груза).
Конструктивные параметры
- Метод монтажа: Фланцевое или резьбовое монтирование (настраиваемое под конкретное приложение);
- Размеры (Ш×Г×В): 120 × 80 × 40 мм (приблизительно) — компактный дизайн для установки в ограниченном пространстве;
- Вес: ≈2,5 кг;
- Сертификации: IEC 61298-2, EN 60529 (IP67), CE, UL 913 (для зон без взрыбаопасности).
Преимущества и особенности ABB PFTL201C 3BSE007913R50 50KN
ABB PFTL201C 3BSE007913R50 50KN выделяется среди тензодатчиков благодаря трем ключевым преимуществам:
-
Высокая прочность и долговечность
Корпус из стали 17-4 PH и разрушительное усилие 75 кН делают ABB PFTL201C 3BSE007913R50 50KN подходящим для измерения высоких усилий в агрессивных условиях. В отличие от датчиков из алюминия (разрушительное усилие ≤30 кН), он выдерживает кратковременные перегрузки (например, при неожиданном увеличении нагрузки на кран) без повреждения. Это снижает частоту замены датчиков и затраты на обслуживание — критически важно для систем с высоким риском аварий (подъемные краны, прессы). -
Надежность и стабильность измерений
Основная точность ±0,1% F.S. и низкая зависимость от температуры (≤0,002% F.S./°C) гарантируют точность данных даже в экстремальных условиях. В металлургических цехах, где температура окружающей среды достигает 80 °C, ABB PFTL201C 3BSE007913R50 50KN сохраняет погрешность не более 0,1%, что позволяет контроллеру точно регулировать натяжение ленты конвейера для горячего металла. Класс защиты IP67 предотвращает проникновение пыли или жидкости в внутренние компоненты, что исключает сбой датчика в грязных средах (например, цеха с обработкой руды). -
Универсальность и простота интеграции
Фланцевое/резьбовое монтирование и стандартный выходной сигнал 4–20 мА делают ABB PFTL201C 3BSE007913R50 50KN универсальным для разных приложений. Он легко интегрируется в существующие системы: например, в подъемном кrane с контроллером ABB PM820-2 достаточно подключить сигнал датчика к аналоговому входу модуля ABB UAC389AE02 — нет необходимости в дополнительных адаптерах. Компактный дизайн позволяет монтировать датчик в ограниченных местах (например, между тросом и крюком крана), где крупные датчики не подойдут.
Примеры применения ABB PFTL201C 3BSE007913R50 50KN
ABB PFTL201C 3BSE007913R50 50KN широко используется для измерения высоких усилий в различных отраслях:
1. Строительная промышленность: Контроль нагрузки портального крана
В портальном кране с максимальной нагрузкой 45 кН (для монтажа строительных конструкций) ABB PFTL201C 3BSE007913R50 50KN контролирует вес поднимаемых конструкций:
- Конфигурация:
Датчик монтирован между крюком и тросом крана, выходной сигнал 4–20 мА подключен к контроллеру ABB PM820-2; - Работа:
При подъеме конструкции весом 20 кН ABB PFTL201C 3BSE007913R50 50KN выдает сигнал 8,8 мА (40% диапазона). При приближении к максимальной нагрузке 45 кН (90% диапазона) сигнал повышается до 18,4 мА — контроллер активирует предупреждающий световой сигнал. Если конструкция весит 48 кН (96% диапазона, сигнал 19,8 мА), контроллер немедленно останавливает подъем и блокирует кран, предотвращая разрыв троса. В дождливую погоду класс IP67 защищает датчик от воды, сохраняя точность измерений.
2. Тяжелая машиностроение: Контроль усилия в гидравлическом прессе
В гидравлическом прессе для формования металлических деталей (максимальное усилие 48 кН) ABB PFTL201C 3BSE007913R50 50KN измеряет усилие нажатия на заготовку:
- Конфигурация:
Датчик установлен между штоком пресса и матрицей, сигнал передается на контроллер для регулирования гидравлического давления; - Работа:
Требуемое усилие для формования детали — 35 кН (70% диапазона, сигнал 14,4 мА). ABB PFTL201C 3BSE007913R50 50KN измеряет фактическое усилие: если оно ниже 33 кН (сигнал <13,8 мА), контроллер увеличивает гидравлическое давление; если выше 37 кН (сигнал >15,0 мА) — снижает. Это гарантируетuniformity деталей и предотвращает перегрузку матрицы. При неожиданном заедании заготовки усилие возрастает до 52 кН (104% диапазона) — контроллер останавливает пресса и отправляет сигнал тревоги, защищая оборудование от повреждения.
3. Металлургия: Регулирование натяжения ленты конвейера
В конвейере для транспортировки горячего металла (температура металла 600 °C) ABB PFTL201C 3BSE007913R50 50KN регулирует натяжение ленты:
- Конфигурация:
Датчик монтирован на натяжной роли конвейера, сигнал подключен к контроллеру ABB PM820-2 для управления приводом; - Работа:
Оптимальное натяжение ленты — 25 кН (50% диапазона, сигнал 12 мА). При нагреве лента расширяется, и натяжение снижается до 20 кН (сигнал 8,8 мА) — контроллер увеличивает натяжение через привод, восстанавливая норму. При износе ленты натяжение увеличивается до 35 кН (сигнал 14,4 мА) — контроллер снижает натяжение, предотвращая разрыв. Температура окружающей среды до 80 °C не влияет на точность ABB PFTL201C 3BSE007913R50 50KN, благодаря низкой температурной коэффициенту погрешности.
Сравнение с конкурентами
ABB PFTL201C 3BSE007913R50 50KN превосходит аналогичные тензодатчики по ключевым параметрам:
| Параметр сравнения | ABB PFTL201C 3BSE007913R50 50KN | Siemens LFL300 (50KN) | Rockwell Allen-Bradley 9375 (50KN) |
|---|---|---|---|
| Основная точность | ±0,1% F.S. | ±0,2% F.S. | ±0,3% F.S. |
| Зависимость от температуры | ≤0,002% F.S./°C | ≤0,005% F.S./°C | ≤0,008% F.S./°C |
| Разрушительное усилие | 75 кН (150% F.S.) | 60 кН (120% F.S.) | 65 кН (130% F.S.) |
| Класс защиты | IP67 | IP65 | IP65 |
| Температурный диапазон | -40 °C до +85 °C | -20 °C до +70 °C | -10 °C до +60 °C |
| Промежуток калибровки | До 3 лет | До 2 лет | До 1,5 лет |
PFTL201C
