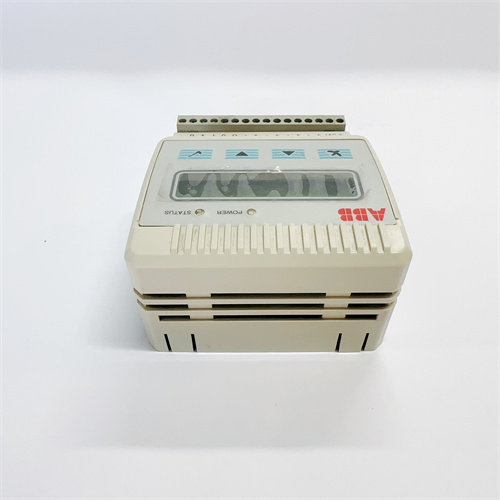

ABB PFXA401SF

Описание

Общая информация о продукте

Технические параметры продукта

• Тип устройства: Аналогово-цифровой модуль (АЦП) с дифференциальными входами, для контроллеров ABB AC500/AC800M;
• Основные параметры преобразования:
  • Количество входов: 4 независимых дифференциальных входа — для параллельного подключения 4 датчиков;
  • Поддерживаемые типы аналоговых сигналов:
    • Токовые сигналы: 4–20 мА DC (стандарт для индустриальных датчиков);
    • Напряжностные сигналы: 0–10 В DC, ±5 В DC, ±10 В DC (для датчиков с напряжением выхода);
  • Разрешение АЦП: 16 бит — обеспечивает детальную дискретизацию аналоговых сигналов и низкий уровень quantization error;
  • Точность измерения:
    • Для токовых сигналов (4–20 мА): ±0,1% от полного диапазона (при температуре 25 °C);
    • Для напряжностных сигналов (0–10 В DC): ±0,05% от полного диапазона (при температуре 25 °C);
  • Линейность ошибки: <0,01% от полного диапазона — минимальные искажения сигнала при преобразовании;
• Параметры сигнальной обработки:
  • Частота дискретизации: До 10 Гц (настраиваемая) — подходит для медленных процессов (например, изменение уровня жидкости в резервуаре);
  • Фильтрация сигнала: Встроенный цифровой фильтр (RC-фильтр) с настраиваемой постоянной времени (0,1–10 с) — подавление высокочастотных помех;
  • Изоляция сигналов: Электрическая изоляция входов от корпуса и между собой (250 В АС на 1 минуту) — предотвращение перекрестных помех от силовых цепей;
• Эксплуатационные параметры:
  • Номинальное напряжение питания: 24 В DC (из шкафа контроллера ABB), потребление — 100 мА максимально;
  • Уровень защиты корпуса: IP20 (для установки в закрытые шкафы контроллеров);
  • Рабочий диапазон температур: -25 °C до +60 °C;
  • Устойчивость к ЭМП: По стандарту EN 61000-6-2 (уровень 3) — устойчивость к импульсным помехам (6 кВ) и электростатическому разряду (15 кВ);
• Конструктивные особенности:
  • Корпус: Пластик класса UL94 V-0 (негорючий), с металлическими креплениями для монтажа в DIN-рейку;
  • Размеры: 120 мм (ширина) × 100 мм (длина) × 35 мм (глубина) — компактный дизайн для размещения в плотно заполненных шкафах;
  • Индикаторы: LED-индикаторы для каждого входа (зеленый — сигнал стабилен, желтый — сигнал превышает пределы, красный — ошибка модуля);
• Совместимость:
  • Совместимые контроллеры: ABB AC500 (все серии), ABB AC800M;
  • Совместимые датчики: Индустриальные датчики ABB (например, температурный датчик ABB TSP200), датчики сторонних производителей с сигналами 4–20 мА/0–10 В DC;
  • Поддерживаемое ПО: ABB Control Builder M — для конфигурации входов, настройки фильтров и калибровки.

Преимущества и особенности

1. Высокая точность и линейность: Точность ±0,05% для напряжностных сигналов и линейность ошибки <0,01% делают ABB PFXA401SF идеальным для процессов, требующих минимальных ошибок измерений — например, в химической промышленности при синтезе лекарственных препаратов модуль обеспечивает точное измерение температуры реактора (погрешность ≤0,1 °C), что гарантирует качество продукта и соблюдение технологических норм;
2. Дифференциальные входы и помехоустойчивость: Дифференциальное подключение входов и электрическая изоляция делают ABB PFXA401SF устойчивым к ЭМП от силовых цепей (например, от электродвигателей конвейеров или сварочного оборудования). В энергетических системах, где помехы часто искажают сигналы датчиков давления, ABB PFXA401SF сохраняет точность измерений, предотвращая ложные сигналы контроллеру и аварийные остановки;
3. Гибкость в настройке: Поддержка различных типов сигналов (4–20 мА, 0–10 В DC, ±5 В DC) и настраиваемая частота дискретизации позволяют использовать ABB PFXA401SF с разными типами датчиков — от датчиков уровня жидкости (сигнал 4–20 мА) до датчиков температуры (сигнал 0–10 В DC). Это устраняет необходимость в нескольких специализированных модулях, сокращая затраты на оборудование;
4. Легкая калибровка и диагностика: Через ПО ABB Control Builder M операторы могут быстро калибрировать ABB PFXA401SF (автоматическая или ручная калибровка) и диагностировать неисправности (например, разрыв кабеля к датчику, выход сигнала за пределы диапазона). LED-индикаторы на корпусе сигнализируют о состоянии каждого входа, позволяя быстро локализовать проблему без дополнительного оборудования.

Примеры применения в отраслях

• Химическая промышленность: Завод по производству пластиков — ABB PFXA401SF подключился к 4 датчикам температуры реакторов синтеза полипропилена (сигнал 4–20 мА). Модуль преобразовывал сигналы в цифровые данные с точностью ±0,1%, что позволило контроллеру ABB AC800M поддерживать температуру реакции на уровне 180 ±0,5 °C. Это улучшило качество полипропилена и снизило брак на 12%;
• Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB PFXA401SF обрабатывал сигналы от 4 датчиков давления пара в котлах (сигнал 0–10 В DC). Помехоустойчивость модуля гарантировала стабильные измерения даже при работе электродвигателей насосов, а фильтрация сигнала снизила колебания показаний до 0,02 МПа. Это предотвратило перепады давления и увеличило безопасность работы котлов;
• Пищевая промышленность: Завод по производству молочных продуктов — ABB PFXA401SF подключился к 4 датчикам уровня молока в резервуарах (сигнал 4–20 мА). Высокая точность модуля (±0,05%) позволяла точно контролировать дозування молока в производстве сыра, что обеспечило равномерность состава продукта и снизило потери сырья на 8%.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: При выборе ABB PFXA401SF учитывайте:
  1. Тип сигнала датчика: Убедитесь, что модуль поддерживает сигнал вашего датчика (4–20 мА, 0–10 В DC) — ABB PFXA401SF покрывает основные индустриальные типы сигналов;
  2. Требования к точности: Если процесс требует высокой точности (например, химическая синтез, фармацевтика), ±0,1% точности модуля идеально подходит — для менее требовательных процессов (например, контроль уровня воды) можно использовать базовые модели;
  3. Уровень помех в среде: Если оборудование работает в условиях сильных ЭМП (близко к силовым цепям), ABB PFXA401SF с уровнем защиты EN 61000-6-2 (уровень 3) — оптимальный выбор.
• Предостережения:
  1. Монтаж и подключение выполняйте только при отключенном питании контроллера — неправильное подключение сигналов может привести к повреждению модуля или датчика;
  2. Регулярно калибрируйте модуль (не реже 1 раза в год) через ABB Control Builder M — калибровка поддерживает точность измерений и исправляет девиации из-за старения компонентов;
  3. Используйте только экранированные кабели для подключения к датчикам (длина не более 100 м) — это снизит влияние ЭМП и предотвратит искажения сигнала;
  4. Не превышайте максимальные пределы входных сигналов (например, для 4–20 мА не допускайте тока >25 мА) — перегрузка входов приведет к выходу модуля из строя.
