Описание

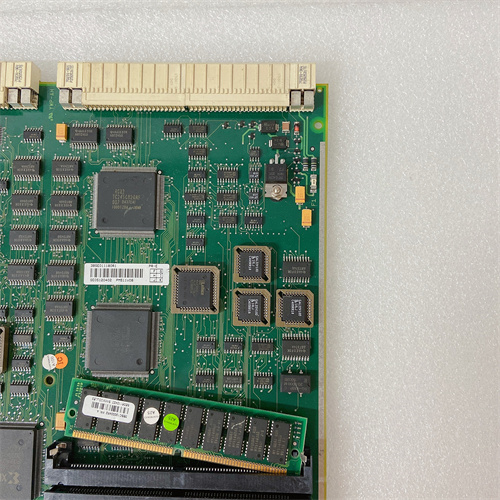

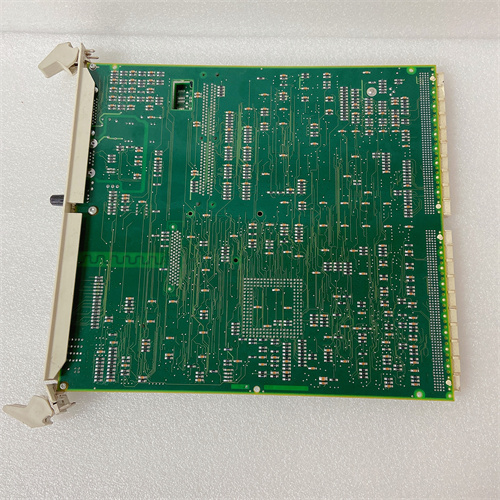

ABB PM510V08 3BSE00B373R1 (ссылка на продукт: [вставьте ссылку]) — это центральный процессорный модуль (CPU) от компании ABB, разработанный для контроллеров ПЛК семейства ABB AC500. ABB PM510V08 3BSE00B373R1 выступает в роли “мозга” автоматизированных систем, отвечая за обработку логических и регулирующих задач, управление входами/выходами и коммуникацию с внешними устройствами — что делает его ключевым компонентом в промышленных объектах среднего масштаба, таких как линии сборки, насосные станции, системы вентиляции и обработка воды.
Описание продукта
ABB PM510V08 3BSE00B373R1 базируется на высокопроизводительном процессоре с тактовой частотой 400 МГц и оснащен 512 МБ оперативной памяти (RAM) и 256 МБ флеш-памяти (Flash), что обеспечивает обработку до 10 000 инструкций в секунду. Это позволяет модулю эффективно управлять сложными логическими алгоритмами (например, последовательное управление конвейерами) и регулирующими циклами PID (например, поддержание температуры в нагревательных камерах), даже при одновременной работе с несколькими внешними устройствами.
Модуль имеет встроенные цифровые входы/выходы: 8 дискретных входов (24 В ПЭ, время отклика ≤1 мс) и 8 дискретных выходов (релейные контакты, 250 В АТ / 2 А), что устраняет необходимость в дополнительных модулях I/O для простых систем. Для расширения функциональности ABB PM510V08 3BSE00B373R1 поддерживает подключение внешних модулей ABB AC500 (аналоговые I/O, специализированные модули для температуры или веса) через внутреннюю шину PROFINET IRT, что позволяет масштабировать систему под конкретные нужды — например, добавить модуль AI523 для измерения аналоговых сигналов от датчиков давления.
Коммуникационные возможности ABB PM510V08 3BSE00B373R1 включают два порта Ethernet (Profinet IRT, 100 Мбит/с) и один порт RS-485 (Modbus RTU). Это позволяет подключать модуль к системам SCADA (например, ABB Ability™), HMI-панелям (ABB CP635) и другим контроллерам — например, для синхронизации работы двух ПЛК AC500 на разных участках насосной станции. Модуль также поддерживает функцию “hot-swap” (горячая замена) в совместимых шасси ABB AC500: его можно заменить без отключения шасси, что сокращает время простоя при техническом обслуживании.
Конфигурация и программирование ABB PM510V08 3BSE00B373R1 осуществляются через ПО ABB Automation Builder, где разработчики могут использовать языки по стандарту IEC 61131-3 (Structured Text, Ladder Diagram, Function Block Diagram). Модуль оснащен встроенной диагностикой: он самониторит состояние процесса, памяти и коммуникаций, и отправляет сигналы об ошибках (например, “ошибка коммуникации” или “перегрузка процессора”) через дискретный выход или Ethernet, упрощая поиск неисправностей.
Корпус ABB PM510V08 3BSE00B373R1 предназначен для монтажа в шасси ABB AC500 (например, шасси BC510), имеет габариты 100 × 160 × 20 мм и класс защиты IP20. Модуль работает в температурном диапазоне -25…60 °C и поддерживает влажность до 95% (неконденсирующаяся), что делает его подходящим для большинства промышленных условий — от сухих мастерских до влажных цехов пищевых заводов. Сертифицированный по стандартам IEC 61131-2 и CE, ABB PM510V08 3BSE00B373R1 соответствует требованиям к безопасности и электромагнитной совместимости (EMC), не создавая помех для других устройств в сети.
Параметры продукта
- Тип устройства: центральный процессорный модуль (CPU) для ПЛК ABB AC500
- Процессор: 400 МГц, 32-битный
- Память: 512 МБ RAM, 256 МБ Flash (поддержка расширения через microSD)
- Встроенные I/O:
- Дискретные входы: 8 × 24 В ПЭ (диапазон 18–30 В ПЭ, время отклика ≤1 мс)
- Дискретные выходы: 8 × релейные контакты (250 В АТ / 2 А, нормально разомкнуты)
- Поддерживаемые внешние модули: ABB AC500 I/O (аналоговые, дискретные, специализированные)
- Коммуникационные интерфейсы:
- 2 × Ethernet (Profinet IRT, 100 Мбит/с, полнодуплекс)
- 1 × RS-485 (Modbus RTU, скорость 9600–115200 бод)
- Поддерживаемые языки программирования: IEC 61131-3 (ST, LD, FBD, IL, SFC)
- Поддержка hot-swap: да (в шасси ABB AC500)
- Тип монтажа: в шасси ABB AC500 (совместимо с BC510, BC520)
- Габариты: 100 × 160 × 20 мм (ширина × высота × толщина)
- Класс защиты: IP20
- Температурный диапазон эксплуатации: -25…60 °C
- Влажность: 5…95% неконденсирующаяся
- Питание: через шасси ABB AC500 (24 В ПЭ, ток потребления ≤300 мА)
- Совместимость: шасси ABB AC500, модули I/O AC500, HMI ABB CP635, SCADA ABB Ability™.
Преимущества и особенности
- Высокая производительность: Процессор 400 МГц и 512 МБ RAM обеспечивают обработку сложных задач в реальном времени, даже при высокой нагрузке.
- Интегрированные I/O: Встроенные 8 входов/8 выходов упрощают монтаж простых систем, снижая общую стоимость (без необходимости в дополнительных модулях).
- Гибкая масштабируемость: Поддержка внешних модулей AC500 позволяет расширить функциональность под конкретные нужды (например, добавить аналоговые входы для датчиков).
- Надежная коммуникация: Два порта Profinet IRT и один Modbus RTU обеспечивают стабильную связь с SCADA, HMI и другими контроллерами.
- Легкость в обслуживании: Горячая замена и встроенная диагностика сокращают время простоя и упрощают поиск неисправностей.
Примеры применения в отраслях
- Логистика — Конвейерные системы: ABB PM510V08 3BSE00B373R1 управляет последовательным движением трех конвейеров, используя встроенные дискретные I/O для считывания сигналов от фотоэлектрических сенсоров (определяют наличие упаковок) и управления приводами. Порт Profinet IRT передаёт данные о скорости и состоянии конвейеров в HMI-панель ABB CP635, позволяя оператору отслеживать процесс.
- Водоснабжение — Насосные станции: Модуль регулирует работу двух насосов через PID-циклы: аналоговый модуль AI523 (подключенный к ABB PM510V08 3BSE00B373R1) считывает сигнал от датчика давления в трубопроводе, а модуль AO523 управляет скоростью насосов через инверторы ABB ACS580. При падении давления процессора увеличивает скорость насосов, поддерживая заданный уровень.
- Пищевая промышленность — Нагревательные камеры: ABB PM510V08 3BSE00B373R1 управляет температурой в камере для выпечки хлеба: специализированный модуль TC530 (подключенный к CPU) считывает данные от термокупели, а CPU регулирует мощность нагревателей через дискретные выходы. Коммуникация через Modbus RTU позволяет передавать данные о температуре в систему SCADA для архивирования.
- Мебельное производство — Линии обработки дерева: Модуль управляет станком для фрезеровки деталей, используя встроенные I/O для контроля положения инструмента и сигнализации о готовности детали. Порт Ethernet подключен к ПК с ПО ABB Automation Builder, позволяя инженерам обновлять программу без остановки станка.
Сравнение с конкурентами
| Параметр сравнения | ABB PM510V08 3BSE00B373R1 | Сименс S7-1200 CPU 1214C (DC/DC/DC) | Шнайдер Electric Modicon M241 CPU (DC/DC/Relay) |
|---|---|---|---|
| Процессорная частота | 400 МГц | 100 МГц | 80 МГц |
| Встроенные I/O | 8DI/8DO (релей) | 14DI/10DO (транзистор) | 10DI/6DO (релей) |
| Коммуникация | 2×Ethernet (Profinet IRT), 1×RS-485 | 2×Ethernet (Profinet), 1×RS-485 | 1×Ethernet (EcoStruxure), 1×RS-485 |
| Память (RAM/Flash) | 512 МБ / 256 МБ | 125 КБ / 1 МБ | 256 КБ / 1 МБ |
| Поддержка hot-swap | Да | Нет | Нет |
| Преимущество | Высокая производительность, интегрированные релейные выходы | Широкий выбор модулей, низкая стоимость | Простота программирования, совместимость с EcoStruxure |
ABB PM510V08 3BSE00B373R1 выделяется более высокой производительностью, большим объемом памяти и поддержкой hot-swap, что делает его предпочтительным для систем с высокими требованиями к скорости обработки и надежности. В отличие от конкурентов, он имеет встроенные релейные выходы, подходящие для управления высоковольтным оборудованием (например, нагревателями).
Рекомендации по выбору
ABB PM510V08 3BSE00B373R1 рекомендуется для:
- Систем среднего масштаба с нуждами в высокой производительности (например, управление несколькими конвейерами или насосами);
- Приложений, где требуются релейные выходы (управление нагревателями, клапанами на 220 В АТ);
- Производств с непрерывным циклом, где важна горячая замена (снижение времени простоя);
- Существующих установках с оборудованием ABB (например, модули I/O AC500, HMI CP635) — для единообразности системы.
Если требуется система с низкой стоимостью и простыми задачами (например, управление одной насосной группой) — лучше выбрать Сименс S7-1200 или Шнайдер Modicon M241. Для систем с большим количеством аналоговых сигналов (например, мониторинг температуры и давления в нескольких точках) — добавить к ABB PM510V08 3BSE00B373R1 модули AI523 (аналоговые входы) и AO523 (аналоговые выходы).
Меры предосторожности
- Перед монтажом ABB PM510V08 3BSE00B373R1 убедиться, что шасси ABB AC500 поддерживает данную модель CPU и имеет достаточное питание (24 В ПЭ) — неправильное монтаже может повредить шасси или модуль.
- При программировании не превышать лимиты памяти (512 МБ RAM / 256 МБ Flash) — перегрузка памяти приведет к замедлению работы или сбросу программы.
- При замене модуля через hot-swap сначала сохранить конфигурацию в ПО ABB Automation Builder, затем отключить старый модуль и установить новый — пропуск сохранения может привести к потере программы.
- Регулярно обновлять прошивку модуля через Ethernet (с использованием ПО Automation Builder) — актуальные версии исправляют ошибки безопасности и улучшают стабильность коммуникации.
- Не эксплуатировать ABB PM510V08 3BSE00B373R1 за пределами температурного диапазона (-25…60 °C) и не подвергать его вибрациям или механическим повреждениям — это снизит срок службы и надежность модуля.
