ABB PM556-TP-ETH

Описание

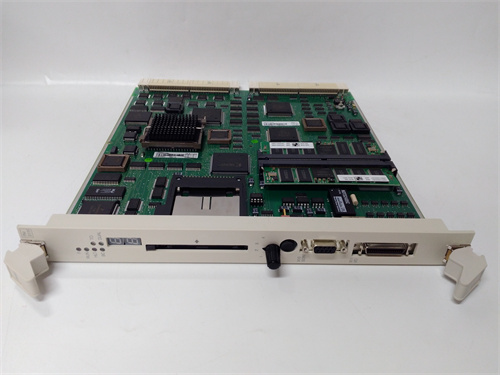

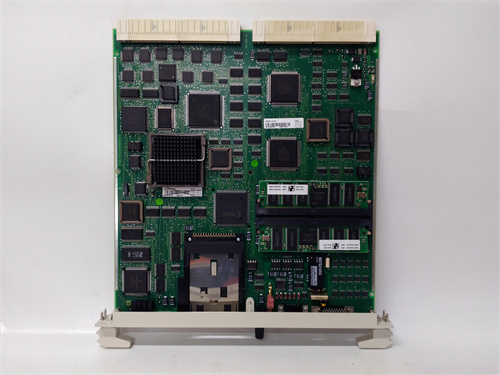

ABB PM556-TP-ETH – Процессорный модуль для системы AC 500 с интерфейсами PROFIBUS и Ethernet

Описание продукта
Процессорный модуль ABB PM556-TP-ETH является центральным вычислительным блоком (CPU) среднего и высокого класса в семействе программируемых логических контроллеров (ПЛК) AC 500 от ABB. Данная модель представляет собой комбинированное решение, объединяющее в одном модуле мощный процессор, встроенный интерфейс PROFIBUS DP (роль Master или Slave) и два независимых порта Ethernet. Модуль ABB PM556-TP-ETH предназначен для реализации сложных алгоритмов управления, обработки большого объема данных ввода/вывода и организации коммуникаций в распределенных системах автоматизации. Он поддерживает различные языки программирования стандарта МЭК 61131-3 и обладает расширенными функциями, такими как встроенный веб-сервер и FTP-сервер. Этот процессор является флагманским решением для построения гибких и высокопроизводительных систем управления на платформе AC 500.

Технические параметры

• Тип: Процессорный модуль (CPU) для ПЛК AC 500.
• Серия: ABB AC 500 (категория Performance).
• Встроенные интерфейсы связи:
  • PROFIBUS DP: Один порт, конфигурируемый как Master (Class 1) или Slave.
  • Ethernet: Два порта 10/100 Мбит/с с автоопределением (Auto-MDI/X).
    • Port 1: Для программирования (FTP, веб-сервер) и прикладных задач (Modbus TCP, EtherNet/IP).
    • Port 2: Только для прикладных задач, может использоваться для создания линейной топологии или разделения сетей.
• Память:
  • Рабочая память (для программы): 1 МБ.
  • Память данных (ретенттивная): 512 КБ.
• Производительность: Высокая скорость выполнения команд (0.04 мкс на бинарную операцию).
• Поддерживаемые языки программирования (МЭК 61131-3): LD, FBD, IL, ST, SFC, CFC.
• Встроенные функции: Веб-сервер, FTP-сервер, часы реального времени с батарейным резервом.
• Расширение: Поддерживает подключение локальных и удаленных модулей ввода/вывода через шину S500 (до 2 м) и интерфейс PROFIBUS DP.
• Резервирование: Возможно резервирование процессоров при использовании дополнительного модуля синхронизации.

Преимущества и особенности

• Комбинированные коммуникационные возможности: Наличие в одном модуле ABB PM556-TP-ETH двух ключевых промышленных интерфейсов (PROFIBUS DP и Ethernet) позволяет создавать гибридные сети и легко интегрировать как новое, так и унаследованное оборудование.
• Высокая производительность: Мощный процессор и большой объем памяти делают этот модуль подходящим для сложных задач, включая обработку данных, ПИД-регулирование и управление движением.
• Гибкость сетевой архитектуры: Два порта Ethernet позволяют сегментировать сеть, организовывать линейные топологии без дополнительных коммутаторов или резервировать канал связи.
• Удобство отладки и диагностики: Встроенный веб-сервер предоставляет доступ к статусу системы, переменным и диагностике через стандартный браузер, а FTP-сервер упрощает передачу файлов.
• Масштабируемость: Возможность подключения широкого спектра локальных и удаленных модулей ввода/вывода S500, а также устройств по PROFIBUS DP, позволяет наращивать систему по мере необходимости.
• Совместимость с экосистемой ABB: Полная интеграция со средой программирования Automation Builder и другими продуктами ABB.

Примеры применения в различных отраслях

• Управление инженерными системами зданий (BMS): Централизованное управление вентиляцией, отоплением, освещением в крупных коммерческих и промышленных зданиях.
• Водоподготовка и водоотведение: Управление комплексом очистных сооружений, насосными станциями, где требуется связь как по Ethernet (с SCADA), так и по PROFIBUS (с полевыми датчиками и приводами).
• Промышленное производство: Автоматизация технологических линий, где часть оборудования использует PROFIBUS, а часть — Ethernet.
• Энергетика: Управление системами собственных нужд подстанций, распределенная автоматизация.

Сравнение с аналогами других производителей
Прямыми аналогами являются комбинированные процессорные модули конкурентов:

• Siemens (SIMATIC S7-1500, CPU 1513-1 PN): Имеет встроенный PROFINET. Для PROFIBUS DP требуется дополнительный коммуникационный модуль. ABB PM556-TP-ETH выигрывает за счет наличия PROFIBUS “на борту”.
• Rockwell Automation (CompactLogix 5380): Имеет встроенный EtherNet/IP. Для PROFIBUS также требуется дополнительный модуль. PM556-TP-ETH предлагает готовое гибридное решение.
• Schneider Electric (Modicon M580): Аналогичная высокопроизводительная платформа. Выбор зависит от предпочтений в экосистеме и требуемых протоколов.

Рекомендации по выбору и меры предосторожности

1. Оценка требований к памяти и производительности: Убедитесь, что объем памяти и производительности PM556-TP-ETH достаточен для вашей прикладной программы, особенно если планируется использование сложных алгоритмов или обработка большого количества данных.
2. Планирование сети PROFIBUS: При использовании в режиме Master рассчитайте общее время цикла сети с учетом количества и типа подключаемых slave-устройств.
3. Настройка сети Ethernet: Продумайте назначение двух портов Ethernet (например, Port 1 для engineering/SCADA, Port 2 для межконтроллерного обмена). Настройте IP-адреса и маски подсети корректно.
4. Выбор и конфигурация модулей расширения: Подбирайте локальные модули S500 I/O в соответствии с требованиями по каналам и убедитесь в их совместимости. Удаленные станции настраиваются через PROFIBUS.
5. Резервирование: Для критически важных применений сразу закладывайте в проект конфигурацию с резервированием процессоров, что требует дополнительного оборудования.
6. Программное обеспечение: Для программирования необходима среда ABB Automation Builder. Учтите стоимость лицензии и наличие обученного персонала.
