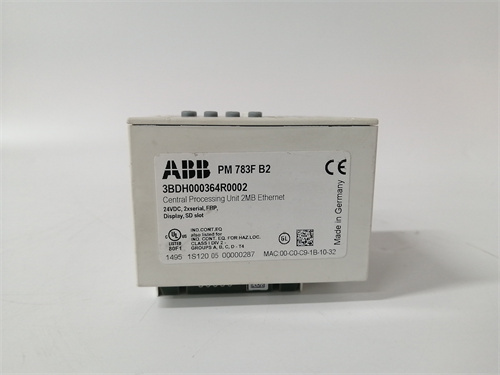

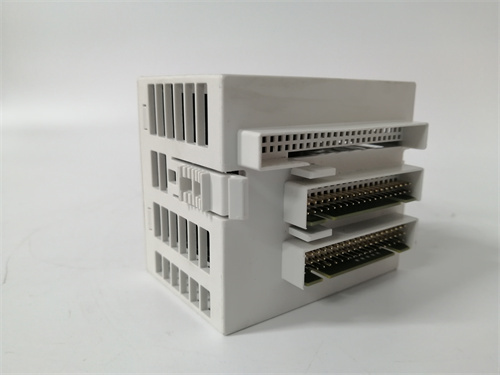

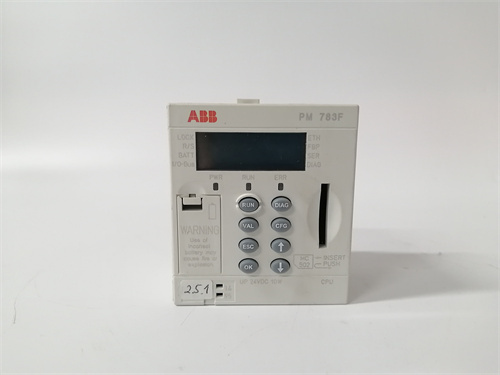

ABB PM783F 3BDH000364R0002

Описание

Общие сведения о продукте

Описание продукта

1. Мощный процессор и расширенная память для сложных задач: Контроллер ABB PM783F 3BDH000364R0002 оснащен 32-битным процессором с тактовой частотой 1.2 ГГц и 2 ГБ оперативной памяти (RAM) — это позволяет обрабатывать до 20 000 операций в секунду и запускать крупные управляющие программы (например, на языке Structured Text с тысячами строк кода). Память также включает 4 ГБ флеш-памяти для хранения программ, архивных данных и конфигураций — например, в газотурбинной электростанции PM783F 3BDH000364R0002 хранит историю параметров турбины (скорость, температура, мощность) за последние 90 дней, что удобно для анализа неисправностей и оптимизации работы.
2. Поддержка активного резервирования и отказоустойчивости: ABB PM783F 3BDH000364R0002 поддерживает режим резервирования 1+1 (активный-активный или активный-резервный) — два контроллера работают параллельно, синхронизируя данные через высокоскоростную шину (скорость передачи 1 Гбит/с). При сбое основного контроллера резервный автоматически принимает управление за ≤30 мс, не прерывая процесс. Это критично для систем с нулевым допуском к простою — например, в нефтегазовой трубопроводной станции PM783F 3BDH000364R0002 в режиме резервирования управляет клапанами подачи газа: при сбое основного контроллера резервный продолжает регулировать давление, предотвращая аварийное прекращение транспортировки.
3. Гибкая коммуникация и интеграция с модулями I/O: ABB PM783F 3BDH000364R0002 имеет встроенные интерфейсы для связи с модулями I/O AC800M (аналоговыми, цифровыми, специализированными) через шину PROFINET IRT (задержка ≤1 мс) и Ethernet/IP. Дополнительно поддерживаются промышленные протоколы для внешних систем:
   • Modbus TCP: Для связи с SCADA-системами (ABB System 800xA, Siemens WinCC);
   • OPC UA: Для передачи данных в корпоративные системы и облачные платформы.

     Это позволяет контроллеру интегрироваться в существующие инфраструктуры — например, в металлургической линии прокатки PM783F 3BDH000364R0002 обменивается данными с модулями аналоговых входов (измерение температуры стали) через PROFINET IRT и передает данные о производительности в SCADA через Modbus TCP.

Технические параметры

• Тип устройства: Центральный процессор (CPU) для системы ABB AC800M;
• Процессор: 32-битный, тактовая частота 1.2 ГГц;
• Память:
  • Оперативная (RAM): 2 ГБ;
  • Флеш-память: 4 ГБ (независима от питания);
• Поддерживаемые языки программирования: IEC 61131-3 (Ladder Logic, FBD, ST, SFC, IL);
• Режим резервирования: 1+1 (активный-резервный/активный-активный), время переключения ≤30 мс;
• Интерфейсы коммуникации:
  • Внутренняя шина: PROFINET IRT (1 Гбит/с), Ethernet/IP;
  • Внешняя связь: 2 × Gigabit Ethernet (RJ45) для SCADA/HMI, 1 × Modbus TCP;
• Питание:
  • Напряжение: 24 В DC ±10%;
  • Потребляемый ток: ≤1.0 А;
• Операционные условия:
  • Температурный диапазон: 0 °C до +60 °C;
  • Максимальная относительная влажность: 95% (без конденсации);
  • Уровень защиты (IP): IP20 (корпус);
  • Устойчивость к вибрации: 5–150 Гц (амплитуда 0.15 мм);
• Механические параметры:
  • Тип монтажа: В шасси ABB AC800M;
  • Размеры (длина × ширина × высота): 190 mm × 100 mm × 60 mm;
  • Вес: ~1.1 кг;
  • Индикаторы LED: 6 (питание, работа CPU, режим резервирования, связь PROFINET, ошибка, статус);
• Совместимость:
  • Модули I/O: ABB AC800M (AI801, DI801, DO801);
  • Внешние системы: SCADA, HMI, облачные платформы (через OPC UA);
• Стандарты соответствия: IEC 61131-3, IEC 61000-6-2 (EMC), CE, UL 508.

Преимущества и особенности

1. Высокая производительность: Процессор 1.2 ГГц и 2 ГБ RAM позволяют обрабатывать крупные объемы данных и запускать сложные алгоритмы — критично для систем с множеством модулей I/O (например, электростанции с 50+ сенсорами).
2. Надежность через резервирование: Режим 1+1 и время переключения ≤30 мс гарантируют непрерывную работу, даже при сбое контроллера — снижает риск аварий и финансовых потерь.
3. Универсальная коммуникация: Поддержка PROFINET IRT, Ethernet/IP и Modbus TCP позволяет интегрировать контроллер с модулями I/O и внешними системами без дополнительных шлюзов.
4. Легкость программирования: Поддержка всех языков IEC 61131-3 упрощает разработку и модификацию программ — инженеры с разным опытом могут работать с контроллером.
5. Стабильность в суровых условиях: Работа в диапазоне 0–60 °C и устойчивость к вибрациям/EMC помехам делают контроллер подходящим для энергетики, нефтегазовой и металлургической отраслей.

Примеры применения

1. Энергетика (газотурбинная электростанция):
   • Задача: Управление 1 газотурбиной, 1 генератором и 30+ сенсорами (температура, давление, скорость), а также регулировка топливоподачи и синхронизация с сетью электроэнергии.
   • Конфигурация: Два ABB PM783F 3BDH000364R0002 работают в режиме резервирования 1+1, подключены к модулям AI801 (аналоговые входы для сенсоров) и DO801 (цифровые выходы для клапанов). Контроллеры выполняют PID-регуляцию топливоподачи: при снижении скорости турбины ниже 3000 об/мин они увеличивают подачу топлива, поддерживая стабильную мощность. Данные о параметрах турбины передаются в SCADA через Modbus TCP.
2. Н нефтегазовая промышленность (комплексная трубопроводная станция):
   • Задача: Управление 10 клапанов регулирования газа, 8 насосов и 25 датчиков давления/температуры, а также сигнализация о превышении лимитов.
   • Конфигурация: ABB PM783F 3BDH000364R0002 подключен к модулям DI801 (цифровые входы для датчиков) и AI801 (аналоговые входы для давления). При превышении давления газа 12 МПа контроллер закрывает соответствующий клапан и отправляет тревогу в HMI. Режим резервирования гарантирует, что управление не прерывается даже при сбое одного контроллера.
3. Металлургия (линия горячей прокатки стали):
   • Задача: Синхронизация работы 6 приводов роликов (ABB ACS880), мониторинг толщины стали через 4 датчика (4–20 мА) и регулировка скорости роликов для поддержания толщины 5–10 мм.
   • Конфигурация: ABB PM783F 3BDH000364R0002 общается с приводами через PROFINET IRT (задержка ≤1 мс) и с датчиками через AI801. Контроллер выполняет cascade control: при увеличении толщины стали выше 10 мм он снижает скорость последующих роликов, корректируя процесс. Данные о производительности передаются в SCADA через OPC UA.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору: Выбирайте ABB PM783F 3BDH000364R0002 если вам нужно управлять сложными процессами с множеством модулей I/O и требуется максимальная отказоустойчивость (например, электростанции, трубопроводы). Оптимально для систем с нулевым допуском к простою.
• Предостережения:
  • Монтируйте контроллер только в шасси ABB AC800M — несовместимые шасси могут нарушить работу или повредить оборудование;
  • Настраивайте резервирование через официальное ПО ABB Control Builder M — неправильные параметры могут увеличить время переключения;
  • Регулярно обновляйте прошивку контроллера — производители выпускают обновления с улучшениями стабильности и безопасности;
  • Используйте только экранированные кабели для связи с модулями I/O — уменьшает влияние EMC помех.
