Описание
Общая информация о продукте ABB PM802F 3BDH000002R1

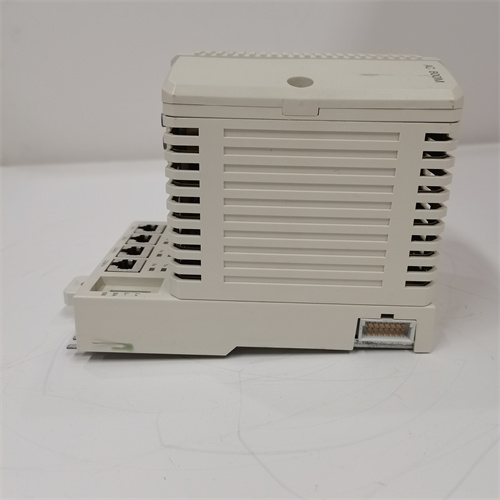

ABB PM802F 3BDH000002R1 — это промышленный центральный процессорный модуль (CPU) для контроллеров ABB AC 800M, предназначенный для обработки управляющих алгоритмов, управления I/O-модулями и коммуникации с автоматизированными системами (SCADA, панелями оператора). Он относится к серии модулей Performance Line и сочетает в себе высокую вычислительную мощность, надежность и гибкость, что делает его идеальным для средних и крупных производственных процессов — например, в металлургии (управление линиями прокатки), нефтегазе (контроль трубопроводов) и энергетике (мониторинг котлов ТЭС).
Благодаря 32-битному процессорному ядру (частота 800 МГц) и 256 МБ оперативной памяти ABB PM802F 3BDH000002R1 обеспечивает быструю обработку сложных управляющих логик (например, ПИД-регуляторы, последовательные функции) и поддерживает до 2048 точек I/O (через встроенную шину Profinet IRT). Модуль оснащен встроенными интерфейсами для коммуникации (2 порта Ethernet, 1 порт RS485) и поддерживает протоколы Profinet IRT, Modbus TCP, Ethernet/IP — что позволяет интегрировать его в существующие системы с контроллерами других брендов. ABB PM802F 3BDH000002R1 соответствует стандартам IEC 61131-3 (программирование на языках Ladder Logic, Function Block Diagram) и EN 61000-6-2 (устойчивость к ЭМП), гарантируя совместимость и долговечность в промышленных условиях. Полная информация о ABB PM802F 3BDH000002R1 доступна на официальном ресурсе: [ссылка на ABB PM802F 3BDH000002R1](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PM802F 3BDH000002R1
Процессорный модуль ABB PM802F 3BDH000002R1 характеризуется следующими ключевыми параметрами:
- Тип устройства: Центральный процессорный модуль (CPU) для контроллеров ABB AC 800M (серия Performance Line).
Параметры вычислительной мощности
- Процессор: 32-битный ARM Cortex-A9, частота 800 МГц;
- Оперативная память (RAM): 256 МБ DDR3 (для обработки данных в реальном времени);
- Постоянная память (Flash): 512 МБ (для хранения программ, конфигураций и логов);
- Поддерживаемые языки программирования: IEC 61131-3 (Ladder Logic, Function Block Diagram, Structured Text, Instruction List, Sequential Function Chart);
- Максимальное количество I/O-точек: 2048 (аналоговых + цифровых, через шину Profinet IRT);
- Время цикла обработки: ≤1 мс (при обработке 1000 цифровых точек I/O).
Параметры коммуникации
- Ethernet-интерфейсы: 2 порта (10/100/1000 Мбит/с, автоподбор скорости), поддерживают:
- Profinet IRT (режим реального времени, задержка ≤1 мс);
- Modbus TCP, Ethernet/IP, TCP/IP;
- Последовательный интерфейс: 1 порт RS485 (скорость 9600–115200 бит/с), поддерживает Modbus RTU;
- Встроенная шину для I/O-модулей: Profinet IRT (максимальная длина шены 100 м, поддержка до 32 I/O-модулей).
Параметры питания и защиты
- Питание: От шасси контроллера AC 800M (24 В DC ±10%);
- Потребляемая мощность: ≤15 Вт (при максимальной нагрузке на процессор и интерфейсы);
- Устойчивость к ЭМП: Соответствует EN 61000-6-2 (промышленная среда) и EN 61000-6-4 (электромагнитная совместимость);
- Изоляция: 500 В DC между коммуникационными интерфейсами и корпусом.
Конструктивные и эксплуатационные параметры
- Монтаж: Встраивание в шасси контроллера ABB AC 800M (стандартный слот для CPU-модулей);
- Габариты: Ширина — 32 мм, высота — 130 мм, глубина — 190 мм (соответствует размерам I/O-модулей AC 800M);
- Вес: ≈300 г;
- Материал корпуса: Пластик с антистатическим покрытием (класс UL 94 V0 по горючести);
- Степень защиты (IP): IP20 (для работы внутри шасси контроллера, защищенного от пыли и влаги);
- Температурный диапазон работы: 0 °C до +55 °C (при естественной конвекции);
- Индикаторы: 4 LED-индикаторы:
- Зеленый (PWR) — питание включено;
- Зеленый (RUN) — процессор работает в обычном режиме;
- Желтый (ALM) — предупреждение (например, низкий уровень памяти);
- Красный (ERR) — ошибка (например, сбой коммуникации, повреждение программы).
Преимущества и особенности ABB PM802F 3BDH000002R1
ABB PM802F 3BDH000002R1 выделяется среди аналогичных CPU-модулей благодаря следующим преимуществам:
- Высокая вычислительная мощность: Процессор с частотой 800 МГц и 256 МБ RAM обеспечивает быструю обработку сложных управляющих алгоритмов (например, многоцикловые ПИД-регуляторы для температуры и давления) и поддерживает большой объем I/O-точек (2048), что подходит для крупных производственных линий.
- Коммуникация в реальном времени: Поддержка Profinet IRT с задержкой ≤1 мс гарантирует синхронную работу с I/O-модулями и исполнительными механизмами (например, роботами-манипуляторами, регулирующими клапанами) — критично для процессов, где требуется мгновенная реакция на изменения параметров.
- Гибкость интеграции: Совместимость с протоколами Profinet IRT, Modbus TCP и Ethernet/IP позволяет подключать ABB PM802F 3BDH000002R1 к панелям оператора (например, ABB PPC380AE01), SCADA-системам и контроллерам других брендов (Siemens, Schneider) — без необходимости замены существующего оборудования.
- Надежность и диагностика: Встроенная система диагностики (мониторинг памяти, коммуникации, температуры) и индикаторы состояния позволяют операторам быстро определять причины сбоев (например, красный индикатор ERR указывает на сбой Ethernet) и устранять их, минимизируя время простоя.
- Легкость программирования: Поддержка всех языков IEC 61131-3 и совместимость с ПО ABB Control Builder M (графический редактор с готовыми библиотеками функций) упрощают разработку и модификацию управляющих программ — даже для специалистов с средним уровнем подготовки.
Примеры применения ABB PM802F 3BDH000002R1
ABB PM802F 3BDH000002R1 широко используется в средних и крупных автоматизированных системах, в том числе в следующих сценариях:
- Металлургические цехи: Управление линиями прокатки стали — ABB PM802F 3BDH000002R1 обрабатывает сигналы от датчиков температуры (4–20 мА) и скорости рольгангов (TTL), реализуя ПИД-регуляцию скорости и нагрева. Через Profinet IRT модуль управляет I/O-модулями (например, ABB TK803V018) и приводами серво-двигателей, поддерживая толщину листа с точностью ±0,1 мм.
- Нефтегазовые трубопроводы: Контроль насосов и компрессоров — CPU-модуль получает данные о давлении (0–10 В DC) и расходе нефти (4–20 мА) через аналоговые I/O, анализирует их и отправляет команды на регулирующие клапаны (через ABB CI853-1) для поддержания стабильного давления в трубопроводе. В случае аварии (например, превышение давления) модуль автоматически отключает насос и отправляет алерт в SCADA.
- Энергетические объекты (ТЭС): Мониторинг и управление котлами — ABB PM802F 3BDH000002R1 обрабатывает сигналы от датчиков уровня воды, температуры пара и расхода топлива, регулируя подачу топлива и воздуха через исполнительные механизмы. Благодаря встроенной памяти 512 МБ модуль сохраняет логи процессов за 6 месяцев, что удобно для анализа эффективности котла.
Сравнение с конкурентами
В сравнении с аналогичными CPU-модулями для промышленных контроллеров других брендов ABB PM802F 3BDH000002R1 имеет очевидные преимущества:
| Параметр сравнения | ABB PM802F 3BDH000002R1 | Siemens CPU 319-3 PN/DP (S7-300) | Schneider Electric BMXP342020 (M340) |
|---|---|---|---|
| Процессор (частота) | 800 МГц (ARM Cortex-A9) | 100 МГц (32-битный) | 400 МГц (ARM Cortex-A9) |
| RAM/Flash | 256 МБ / 512 МБ | 128 МБ / 512 МБ | 256 МБ / 1 ГБ |
| Максимальное I/O-точек | 2048 | 1024 | 1536 |
| Протоколы реального времени | Profinet IRT (≤1 мс) | Profinet RT (≤10 мс) | Ethernet/IP (≤5 мс) |
| Время цикла обработки | ≤1 мс (1000 I/O-точек) | ≤3 мс (1000 I/O-точек) | ≤2 мс (1000 I/O-точек) |
| Поддерживаемые языки IEC 61131-3 | Все 5 языков | Все 5 языков | Все 5 языков |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Крупные производственные процессы: Если ваша система требует обработки >1000 I/O-точек или сложных алгоритмов (например, многоцикловая ПИД-регуляция), ABB PM802F 3BDH000002R1 с высокой вычислительной мощностью и поддержкой Profinet IRT — оптимальный выбор.
- Интеграция с ABB оборудованием: Для систем с I/O-модулями ABB TK803V018, панелями ABB PPC380AE01 или коммуникационными модулями ABB CI853-1 CPU-модуль обеспечивает плагинтеграцию и отсутствие совместимых проблем, что сокращает время внедрения.
- Процессы в реальном времени: Если требуется задержка коммуникации ≤1 мс (например, управление роботами, линиями конвейеров), Profinet IRT ABB PM802F 3BDH000002R1 превосходит аналоги с более высокими задержками.
Меры предосторожности
- Резервное копирование: Регулярно создавайте резервные копии программы и конфигурации на внешний носитель (через Ethernet или USB-адаптер) — это поможет восстановить работу модуля при сбое памяти или повреждении программы.
- Проверка питания: Используйте только стабильные источники питания 24 В DC ±10% (например, ABB UFD203A101) — перепады напряжения могут привести к сбою процессорного ядра или потере данных.
- Монтаж и обслуживание: Устанавливайте и ремонтируйте ABB PM802F 3BDH000002R1 только при отключенном питании шасси — нахождение под напряжением может привести к короткому замыканию или повреждению электроники.
- Контроль температуры: Не превышайте температурный диапазон работы (0–55 °C) — перегрев процессора снижает вычислительную мощность и сокращает срок службы модуля. Убедитесь в достаточной вентиляции шасси контроллера.
