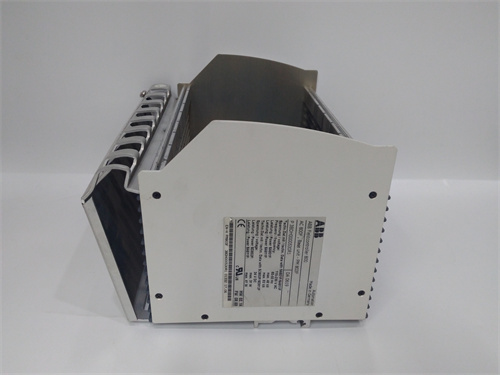

ABB PM803F

Описание

Общая информация о продукте ABB PM803F

Технические параметры ABB PM803F

• Тип устройства: Центральный процессор (CPU) для контроллеров ABB AC 800M, линейки ABB Industrial Automation.

Параметры процессора и памяти

• Процессор: 32-битный RISC-процессор, тактовая частота 800 МГц;
• Оперативная память (RAM): 512 МБ (для работы с реальными данными и алгоритмами);
• Постоянная память (Flash): 256 МБ (для хранения программного обеспечения, конфигураций и логов);
• Поддержка дополнительной памяти: Слот для карты microSD (до 32 ГБ) — для архивирования данных и резервного копирования конфигурации;
• Частота обновления данных: До 1 мс (для критически важных алгоритмов) и 10 мс (для стандартных процессов);
• Максимальное количество управляемых точек: 10 000 дискретных точек и 5 000 аналоговых точек.

Параметры коммуникации и интерфейсов

• Внутренние шинные интерфейсы: 2 шины ABB AC 800M (Profinet IRT, скорость 1 Гбит/с) — для подключения периферийных модулей;
• Внешние коммуникационные порты: 2 Ethernet-порта (Gigabit Ethernet, RJ45) — для связи с SCADA-системами, другими контроллерами и операторскими панелями;
• Поддерживаемые протоколы: Profinet IRT, Modbus TCP, Ethernet/IP, DNP3.0, IEC 61850 (для энергетики) — обеспечивают совместимость с широким спектром оборудования;
• Резервное копирование и восстановление: Автоматическое резервное копирование конфигурации в Flash-память или microSD-карту, быстрая восстановление после сбоя.

Параметры эксплуатации

• Питание: 24 В DC (диапазон 19,2–30 В DC), потребление ≤15 ВА;
• Класс защиты: IP20 (защита от пыли и посторонних предметов диаметром >12 мм);
• Температурный диапазон работы: 0 °C до +60 °C (относительная влажность ≤95%, без конденсации);
• Метод монтажа: Модульный монтаж в шасси ABB AC 800M (ширина 2 модуля — 36 мм);
• Вес: ≈0,4 кг;
• Сертификации: IEC 61131-3 (стандарт для программируемых контроллеров), CE, UL, CSA, EN 61000-6-2 (иммунитет к электромагнитным помехам).

Преимущества и особенности ABB PM803F

1. Высокая производительность и обработка больших данных: Процессор с тактовой частотой 800 МГц и 512 МБ RAM позволяют ABB PM803F обрабатывать до 10 000 дискретных и 5 000 аналоговых точек в реальном времени. Это критично для крупных систем, например, теплоэлектростанций с несколькими турбинами и котлами — модуль одновременно регулирует температуру, давление и расход энергии, не теряя скорости обработки.
2. Надежность и отказоустойчивость: ABB PM803F поддерживает режимы резервирования (1+1 и N+1) — при сбое основного модуля резервный ABB PM803F автоматически переключается за ≤100 мс, сохраняя все данные и управляющие алгоритмы. Дополнительно встроенная защита от перегрева, перепадов напряжения и электромагнитных помех гарантирует непрерывную работу системы даже в агрессивных условиях.
3. Универсальная совместимость: Поддержка всех ключевых промышленных протоколов (Profinet IRT, Modbus TCP, IEC 61850) делает ABB PM803F совместимым с оборудованием ABB (модули ABB TC520, операторские панели ABB LDMUI-001 61320946C) и сторонних производителей (датчики Siemens, драйверы Schneider). Это упрощает модернизацию существующих систем, так как не требуется замена всего оборудования.
4. Простота программирования и обслуживания: ABB PM803F программируется через ПО ABB Control Builder M — графический интерфейс, поддерживающий языки IEC 61131-3 (LD, FBD, ST, IL, SFC). Это позволяет инженерам быстро создавать и настраивать управляющие алгоритмы, а также диагностировать ошибки через встроенные инструменты. Автоматическое резервное копирование конфигурации в microSD-карту упрощает восстановление модуля после сбоя.
5. Масштабируемость: Благодаря модульной конструкции шасси ABB AC 800M, количество периферийных модулей, подключенных к ABB PM803F, можно увеличивать без замены самого CPU. Например, при расширении производственной линии можно добавить дополнительные аналоговые модули ABB AI830 — ABB PM803F автоматически распознает новое оборудование и интегрирует его в систему.

Примеры применения ABB PM803F

1. Энергетика (управление теплоэлектростанцией): В 50 МВт теплоэлектростанции ABB PM803F управляет двумя котлами и одной турбиной. Он собирает данные от датчиков температуры топлива (600 °C), давления пара (10 МПа) и уровня воды в котлах (через модули ABB TC520 и ABB AI830), обрабатывает их с частотой 1 мс и выполняет PID-регуляцию:
   • При снижении температуры топлива ABB PM803F увеличивает подачу мазута через регулирующий клапан;
   • При превышении давления пара — открывает сбросной клапан;
   • Данные о производительности турбины (50 МВт) передаются в SCADA-систему ABB System 800xA для мониторинга оператором.
     Благодаря режиму резервирования (1+1) ABB PM803F гарантирует, что остановка системы не произойдет даже при сбое основного CPU.
2. Нефтегазовая отрасль (контроль трубопровода): На трубопроводе длиной 100 км ABB PM803F контролирует давление и температуру нефти в 5 точках. Он получает сигналы от датчиков (через модули ABB DI581-S для высокоскоростного мониторинга импульсов) и регулирует работу насосов:
   • При падении давления ниже 3 МПа ABB PM803F увеличивает скорость насосов;
   • При превышении температуры нефти выше 40 °C — активирует охлаждающие системы;
   • В случае аварии (например, разрыв трубопровода) модуль отправляет сигнал на экстренную остановку насосов за ≤50 мс, минимизируя утечку нефти.
3. Химическая промышленность (регуляция реактивного процесса): В химическом заводе ABB PM803F управляет процессом синтеза полимера. Он регулирует температуру реактора (80 °C), концентрацию реагентов (5% раствор) и скорость смешивания:
   • Данные о температуре поступают через аналоговый модуль ABB AI830;
   • ABB PM803F корректирует мощность нагревателя через выходной модуль ABB AO830;
   • Логи процесса сохраняются в microSD-карту (32 ГБ) для последующей проверки соответствия стандартам качества.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

1. Крупные системы автоматизации: Для теплоэлектростанций, нефтеперерабатывающих заводов или химических комплексов с >5 000 управляемых точек — ABB PM803F с высокой производительностью (800 МГц, 512 МБ RAM) подходит лучше модулей с более низкими параметрами, так как он гарантирует реальное время обработки данных.
2. Системы с требованиями к отказоустойчивости: Для процессов, где остановка приведет к большим экономическим потерям (например, трубопроводы нефти, линии производства лекарств) — режим резервирования ABB PM803F (1+1) и быстрая переключение за ≤100 мс являются критическим фактором выбора.
3. Интеграция с энергетическим оборудованием: Для теплоэлектростанций или распределительных сетей электроэнергии — поддержка протокола IEC 61850 в ABB PM803F обеспечивает совместимость с защитными устройствами и счетчиками, что упрощает интеграцию в современные энергетические системы.

Меры предосторожности

1. Проверка совместимости периферии: Убедитесь, что периферийные модули (дигитальные, аналоговые) поддерживают шину ABB AC 800M — несовместимые модули могут вызвать сбои в коммуникации с ABB PM803F. Для сторонних модулей используйте адаптеры, сертифицированные ABB.
2. Регулярное резервное копирование: Раз в месяц создавайте резервную копию конфигурации ABB PM803F в microSD-карту и сохраняйте ее отдельно от шкафа управления. Это позволит быстро восстановить модуль в случае повреждения Flash-памяти.
3. Охлаждение и монтаж: Устанавливайте шасси с ABB PM803F в шкафы с принудительным воздушным охлаждением — температура окружающей среды не должна превышать 60 °C. Избегайте монтажа рядом с нагревательными компонентами (например, силовыми модулями ABB 5SHY4045L0001 3BHB018162R0001), так как перегрев может снизить производительность процессора.
4. Тестирование резервирования: Раз в квартал запускайте тест режима резервирования (если используется 1+1 конфигурация) — искусственно инициируйте сброс основного ABB PM803F и проверьте, что резервный модуль переключается за ≤100 мс и сохраняет все данные. Это гарантирует, что система будет готова к реальному сбою.
