Описание

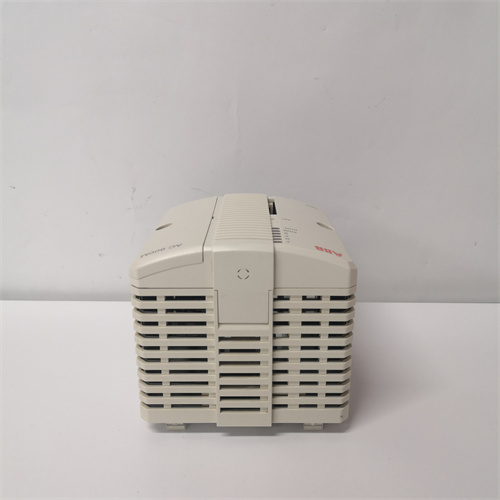

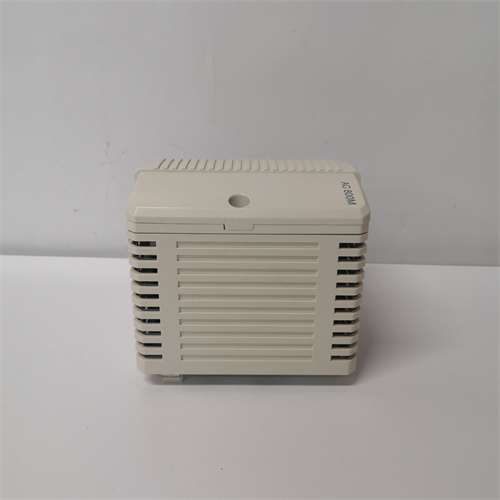

Общая характеристика продукта: ABB PM820-1
Первым делом рассмотрим промышленный программируемый контроллер (PLC) среднего класса — ABB PM820-1, относящийся к серии ABB AC 800M Controllers (специализирующейся на управлении средними и крупными автоматизированными процессами в промышленности). Это устройство предназначено для обработки логических и аналоговых сигналов, выполнения управляющих алгоритмов, а также коммуникации с I/O-модулями и внешними системами (SCADA, операторные панели), обеспечивая надежное управление критическими процессами. ABB PM820-1 выделяется мощным процессором (до 1.2 ГГц), поддержкой стандартных языков программирования IEC 61131-3 и широким набором коммуникационных интерфейсов, становясь ключевым элементом для объектов нефтегаза, химической промышленности, энергетики и пищевых производств — где требуется высокая производительность, отказоустойчивость и гибкость в интеграции.
ABB PM820-1 гарантирует высокую скорость обработки данных даже при максимальной нагрузке: например, на химическом заводе контроллер управляет 5 реакторами, обрабатывая сигналы от 30 аналоговых I/O-модулей (включая ABB HIEE300024R4 UAA326A04) и 50 цифровых сенсоров с циклом обновления данных не более 10 мс. Благодаря встроенной памяти (1 ГБ RAM, 4 ГБ флеш-память) ABB PM820-1 хранит большие объемы конфигураций, архивных данных и управляющих программ, а также поддерживает обновление firmware “на горячую” (без остановки процесса) — это позволяет модернизировать контроллер без прерывания производства. Поддержка режима “редунданции 1:1” (два контроллера работают параллельно) также делает ABB PM820-1 критически важным для систем с нулевым временем простоя: при отказе основного контроллера резервный автоматически принимает управление за 100 мс, сохраняя работоспособность всего процесса.
Особенно стоит отметить, что ABB PM820-1 полностью совместим с всеми модулями серии ABB AC 800M (I/O, коммуникационные, питания) и конфигурируется через ПО ABB Control Builder M, где инженеры используют языки IEC 61131-3 (LD, FBD, ST, IL, SFC) для создания управляющих логик. Контроллер также поддерживает промышленные протоколы PROFIBUS DP, Modbus TCP и Ethernet/IP, что позволяет интегрировать его в существующие системы SCADA (например, ABB System 800xA) или сторонние решения. Полную информацию о ABB PM820-1, включая технические спецификации, руководства по программированию и схемы подключения, можно найти по ссылке: [ссылка на продукт ABB PM820-1] (при получении окончательной ссылки она будет вставлена).
Технические параметры ABB PM820-1
Технические характеристики ABB PM820-1 соответствуют стандартам IEC 61131-3 (программируемые контроллеры), EN 61000-6-2 (ЭМС-устойчивость) и UL 508 (стандарт для промышленного электрооборудования):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный PLC (контроллер), серия ABB AC 800M Controllers |
| Процессор и память | • Процессор: ARM Cortex-A9, до 1.2 ГГц • RAM: 1 ГБ DDR3 (расширяема до 2 ГБ) • Флеш-память: 4 ГБ (расширяема до 32 ГБ через microSD) • Встроенная память для архивов: Поддержка внешних SSD (до 1 ТБ) |
| Коммуникационные интерфейсы | • Ethernet: 2 х Gigabit Ethernet (RJ45, поддерживает IEEE 802.3) • PROFIBUS DP: 1 х интерфейс (скорость до 12 Мбит/с) • Modbus TCP: Поддерживается через Ethernet • Ethernet/IP: Поддерживается через Ethernet • Консольный порт: 1 х RS232 (для настройки локально) |
| Программные характеристики | • Поддерживаемые языки программирования: IEC 61131-3 (LD, FBD, ST, IL, SFC) • Максимальный цикл обработки: ≤1 мс (при простых логиках), ≤10 мс (при полной нагрузке) • Количество поддерживаемых I/O: До 4096 аналоговых, до 16384 цифровых • Поддержка библиотек функций: Стандартные библиотеки ABB, пользовательские библиотеки |
| Защитные функции | • ЭМС-устойчивость: EN 61000-6-2 (класс A) — ESD ±15 кВ (контактный), ±8 кВ (воздушный); импульсные помех ±2 кВ (5/50 нс) • Режим редунданции: 1:1 (автоматическое переключение, время ≤100 мс) • Защита от несанкционированного доступа: Парольная авторизация (3 уровня доступа), шифрование данных (AES-256) • Класс защиты: IP20 (для внутреннего монтажа в шасси) |
| Конструктивные параметры | • Тип монтажа: Слотное крепление в шасси ABB AC 800M (например, RM801, RM802) • Габариты (Ш×В×Г): 30 мм × 180 мм × 220 мм (ширина × высота × глубина) • Вес: ~1.5 кг • Материал корпуса: Пластик UL 94 V-0 (негорючее) • Индикаторы: LED “Power” (зеленый — питание нормальное); LED “Run” (зеленый — работа нормальная); LED “Fault” (красный — ошибка); LED “Redundancy” (желтый — режим редунданции) |
| Эксплуатационные параметры | • Температурный диапазон работы: -20 °C – +60 °C • Температурный диапазон хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Устойчивость к вибрации: ≤5.9 мс² (10–500 Гц) • Питание: DC 24 В (диапазон 19.2–28.8 В DC), потребляемый ток ≤300 мА |
| Сертификации | CE, UL 508, IECEx, ATEX (Ex d IIC T4 Ga — зона 2), RoHS, соответствие IEC 61131-3, EN 61000-6-2. |
Преимущества и особенности ABB PM820-1
-
Высокая производительность и отказоустойчивость
Процессор до 1.2 ГГц и цикл обработки данных ≤10 мс делают ABB PM820-1 подходящим для сложных процессов с высокими требованиями к скорости реакции (например, регулирование давления в нефтепроводах). Режим редунданции 1:1 и обновление firmware “на горячую” также максимально снижают риск простоя — в отличие от конкурентных контроллеров Siemens SIMATIC S7-1500 (требуют остановки для обновления) или Rockwell Allen-Bradley ControlLogix 5580 (редунданция требует дополнительного модуля), ABB PM820-1 обеспечивает отказоустойчивость “из коробки”. -
Гибкость в интеграции и программировании
Поддержка всех модулей ABB AC 800M и промышленных протоколов (PROFIBUS DP, Modbus TCP, Ethernet/IP) позволяет ABB PM820-1 интегрироваться в любые автоматизированные системы — от локальных щитов с I/O-модулями до глобальных SCADA. Языки программирования IEC 61131-3 делают разработку управляющих логик гибкой: инженеры могут выбирать наиболее удобный язык (например, ST для сложных алгоритмов, LD для логических схем), что ускоряет время проекта. -
Большой объем памяти и поддержка архивов
1 ГБ RAM и 4 ГБ флеш-память позволяют ABB PM820-1 хранить большие конфигурации и архивные данные (например, история параметров процесса за несколько месяцев), а поддержка внешних SSD расширяет возможности архивирования до 1 ТБ. Это критично для объектов, где требуется хранение данных в соответствии с нормативными требованиями (например, нефтегазовые площадки, пищевые производства). -
Простота обслуживания и диагностика
Индикаторы LED и веб-интерфейс позволяют операторам быстро диагностировать состояние контроллера — например, красный LED “Fault” и сообщение в веб-интерфейсе указывают на проблему с коммуникацией, что сокращает время устранения неполадок. Горичая замена модулей и контроллера также упрощает обслуживание, не прерывая производство.
Примеры применения ABB PM820-1
- Нефтегазовая площадка: Управление добычными процессами
На нефтегазовой площадке ABB PM820-1 управляет 3 добычными скважинами, 2 разделительными узлами и системой сбора нефти:
- Контроллер обрабатывает сигналы от 15 аналоговых I/O-модулей (ABB HIEE300024R4 UAA326A04) — данные о давлении в трубопроводах, температуре нефти и расходе;
- С помощью языка ST (Structured Text) разработана логика регулирования давления: при превышении давления 100 бар контроллер отправляет команду на открытие клапанов через цифровые I/O-модули, снижая нагрузку на трубопроводы;
- Два контроллера ABB PM820-1 работают в режиме редунданции — при отказе основного, резервный принимает управление за 80 мс, не останавливая добычу;
- Данные передаются в SCADA ABB System 800xA через Ethernet/IP — операторы отслеживают процесс в реальном времени и управляют параметрами с удаленного пункта.
- Химический завод: Регулирование реакторов
В химическом заводе ABB PM820-1 управляет 5 реакторами для производства лекарственных субстанций:
- Контроллер обрабатывает сигналы от 20 датчиков температуры, 10 датчиков давления и 5 уровнемеров (все подключены через ABB HIEE300024R4 UAA326A04);
- Логика регулирования температуры реализована в FBD (Function Block Diagram): контроллер сравнивает фактическую температуру с заданной и корректирует подачу нагрева/охлаждения, поддерживая точность ±0.5 °C;
- Архивные данные (температура, давление, время реакции) сохраняются в внешнем SSD (500 ГБ) — это позволяет соответствовать требованиям международных стандартов для фармацевтической промышленности;
- При возникновении аварии (например, превышение температуры) контроллер автоматически останавливает подачу реагентов и отправляет сигнал аварийного останова на все связанные устройства.
- Пищевое производство: Линейка упаковки
В пищевом заводе ABB PM820-1 управляет линией упаковки молока (от заполнения бутылок до этилирования и упаковки в короба):
- Контроллер обрабатывает сигналы от 30 цифровых сенсоров (проверка наличия бутылок, закрытие крышек) и 5 аналоговых сенсоров (уровень молока в баке);
- Логика синхронизации движения конвейера реализована в LD (Ladder Diagram): контроллер регулирует скорость конвейера в зависимости от количества бутылок, предотвращая за backups;
- Поддержка Modbus TCP позволяет интегрировать контроллер с операторной панелью ABB CP600 — операторы могут настраивать параметры упаковки (количество бутылок в коробе, скорость конвейера) через графический интерфейс;
- Устойчивость к влажности (95% без конденсации) и температуре (+60 °C) гарантирует работу контроллера в условиях цеха упаковки.
Сравнение с конкурентами
Сравним ABB PM820-1 с контроллерами Siemens SIMATIC S7-1500 CPU 1516-4 PN/DP и Rockwell Allen-Bradley ControlLogix 5580 L72:
| Параметр | ABB PM820-1 | Siemens SIMATIC S7-1500 CPU 1516-4 PN/DP | Rockwell Allen-Bradley ControlLogix 5580 L72 |
|---|---|---|---|
| Процессорная частота | До 1.2 ГГц | 1.5 ГГц | 1.0 ГГц |
| RAM/Флеш-память | 1 ГБ / 4 ГБ (расширяемая) | 1 ГБ / 512 МБ (расширяемая) | 2 ГБ / 4 ГБ (расширяемая) |
| Режим редунданции | 1:1 (встроено, ≤100 мс) | Требует дополнительного модуля | 1:1 (встроено, ≤50 мс) |
| Поддерживаемые протоколы | PROFIBUS DP, Modbus TCP, Ethernet/IP | PROFINET, Modbus TCP, Ethernet/IP | EtherNet/IP, Modbus TCP, ControlNet |
| Количество I/O | До 4096 аналоговых, 16384 цифровых | До 2048 аналоговых, 8192 цифровых | До 8192 аналоговых, 32768 цифровых |
| Стоимость (примерная) | Средняя | Средняя | Высокая |
Вывод: ABB PM820-1 превосходит конкурентов по балансу производительности, отказоустойчивости и стоимости. По сравнению с Siemens он предлагает встроенную редунданцию и больший объем флеш-памяти; по сравнению с Rockwell — более экономичную стоимость при схожих возможностях интеграции. Это делает его оптимальным выбором для средних и крупных промышленных объектов, особенно на базе оборудования ABB.
Рекомендации по выбору и эксплуатации
-
Выбор: Используйте ABB PM820-1 если:
- Требуется контроллер для управления средними и крупными процессами (нефтегаз, химия, энергетика) с высокими требованиями к скорости и отказоустойчивости.
- Работаете с модулями ABB AC 800M (I/O, коммуникационные) и нуждаетесь в полной совместимости.
- Требуется поддержка языков IEC 61131-3 и промышленных протоколов для интеграции с SCADA.
-
Эксплуатация:
- Регулярно обновляйте firmware контроллера через ABB Control Builder M (в режиме “на горячую”) — это исправляет ошибки и добавляет новые функции.
- При монтаже обеспечьте хорошее охлаждение шасси (температура ≤60 °C) — перегрев снижает срок
