ABB PM862K02

Описание

Описание продукта

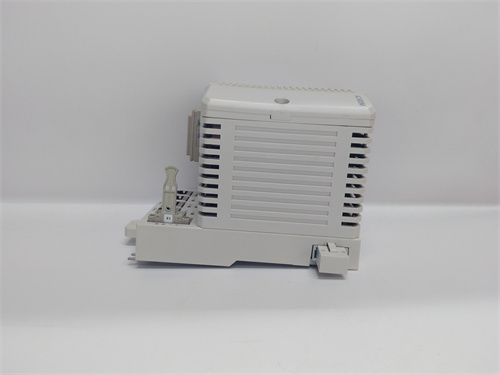

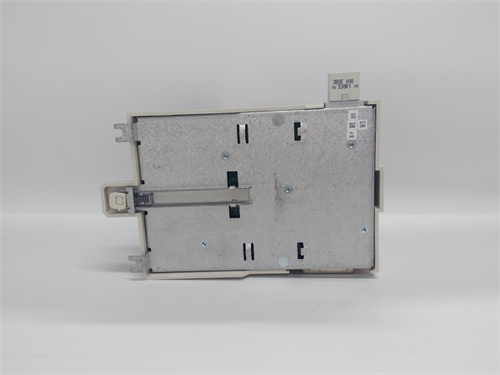

ABB PM862K02 представляет собой высокопроизводительный процессорный модуль (CPU) для системы управления на базе программируемых логических контроллеров (ПЛК) серии ABB AC 800M. Этот контроллер является ключевым компонентом для построения сложных систем автоматизации в процессах, требующих высокой вычислительной мощности, детерминированного времени отклика и развитых коммуникационных возможностей. Модуль ABB PM862K02 выполняет выполнение пользовательских программ управления, написанных на языках стандарта МЭК 61131-3 (FBD, LD, SFC, ST, IL), обработку сигналов от удаленных станций ввода-вывода и обмен данными с другими системами через промышленные сети. Благодаря своей архитектуре, ABB PM862K02 идеально подходит для применения как в системах управления распределенными процессами (DCS-подобных), так и в задачах логического управления и контроля в различных отраслях промышленности.

Технические параметры

• Серия контроллера: AC 800M High Performance.
• Тип модуля: Процессорный модуль (CPU).
• Процессор: Мощный процессор с тактовой частотой 800 МГц.
• Объем памяти программы: 16 МБ.
• Объем памяти для данных: 16 МБ.
• Резервирование: Поддерживает конфигурации с резервированием (CPU Redundancy) для создания систем высокой готовности (Hot Standby).
• Коммуникационные интерфейсы:
  • Встроенный порт Ethernet (стандартный) для подключения к инженерной сети (Engineering Network) и сети управления (Control Network).
  • Поддержка дополнительных коммуникационных модулей (CI, CEX) для подключения к полевым шинам: PROFIBUS DP, Modbus, Foundation Fieldbus, HART, IEC 61850 и др.
• Максимальное количество модулей ввода-вывода: Поддерживает подключение до нескольких десятков тысяч точек ввода-вывода через распределенные станции S800 I/O.
• Время выполнения команды: < 0.08 мкс для типовой бинарной операции.
• Рабочая температура: 0 °C до +60 °C.
• Питание: 24 В постоянного тока (DC) через шасси контроллера.

Преимущества и особенности

• Высокая производительность и масштабируемость: Процессор ABB PM862K02 обеспечивает высокую скорость сканирования программ и обработки данных, что позволяет реализовывать сложные алгоритмы управления и работать с большим количеством точек ввода-вывода.
• Архитектура с поддержкой резервирования: Возможность построения отказоустойчивых систем с горячим резервированием (Hot Standby) делает контроллер пригодным для критически важных процессов, где простой недопустим.
• Глубокая интеграция с System 800xA: PM862K02 является родным контроллером для системы управления ABB System 800xA, обеспечивая бесшовную интеграцию функций управления, электропривода, безопасности и информационного уровня в единой среде.
• Гибкость и открытость коммуникаций: Поддержка широкого спектра промышленных протоколов через дополнительные модули позволяет легко интегрировать контроллер в существующую инфраструктуру и подключать оборудование различных производителей.
• Надежность и долгосрочная доступность: Продукты серии AC 800M имеют длительный жизненный цикл и гарантированную поддержку, что критически важно для промышленных объектов с долгим сроком службы.
• Мощная среда программирования: Программирование и конфигурация выполняются в среде Control Builder M, которая предоставляет продвинутые инструменты для разработки, отладки, симуляции и документации проектов.

Примеры применения в различных областях

• Нефтегазовая и химическая промышленность: Управление установками переработки, компрессорными станциями, системами очистки.
• Энергетика: Автоматизация котлов, турбин, систем возбуждения, общестанционных систем на ТЭЦ и ГЭС.
• Целлюлозно-бумажная промышленность: Управление бумагоделательными машинами, варочными котлами, системами подготовки массы.
• Водоочистные сооружения: Комплексная автоматизация насосных станций, процессов фильтрации и дозирования реагентов.
• Металлургия: Управление печами, прокатными станами, системами подачи сырья.

Сравнение с аналогами (на примере конкурентов)

По сравнению с топовыми ПЛК общего назначения, такими как Siemens SIMATIC S7-1500 или Rockwell ControlLogix, контроллер ABB PM862K02 выделяется своей глубокой интеграцией в DCS-платформу System 800xA. Это делает его не просто мощным ПЛК, а естественным выбором для проектов, где требуется тесная связь между управлением процессом, информационными технологиями и системами безопасности. В рамках экосистемы ABB, PM862K02 предлагает более высокую производительность по сравнению с базовыми моделями (например, PM851) и является флагманским решением для задач, требующих резервирования и максимальной вычислительной мощности.

Рекомендации по выбору и важные замечания

1. Определение масштаба и критичности проекта: ABB PM862K02 следует выбирать для средних и крупных проектов, где требуется высокая производительность, большое количество точек ввода-вывода и/или отказоустойчивость. Для небольших применений можно рассмотреть более простые модели (PM851, PM856).
2. Планирование резервирования: Если процесс требует максимальной доступности, необходимо сразу проектировать архитектуру с резервированием CPU, что повлечет за собой необходимость второго контроллера PM862K02, резервированных источников питания и коммуникационных путей.
3. Выбор коммуникационной стратегии: Заранее определите, какие полевые шины (PROFIBUS, Foundation Fieldbus) и сети верхнего уровня (Ethernet) будут использоваться. Это определит необходимость и количество дополнительных коммуникационных модулей (CI/CEX) в шасси.
4. Программное обеспечение и лицензии: Для разработки проекта требуется Control Builder M, который является частью System 800xA. Следует учесть стоимость лицензий на ПО и необходимое обучение персонала.
5. Миграция с более старых систем: PM862K02 может быть использован для модернизации старых систем на базе AC 800M (например, с CPU PM861). Необходимо тщательно планировать миграцию проекта и проверять совместимость аппаратных модулей и версий ПО.
6. Охлаждение и монтаж: Контроллер устанавливается в шасси AC 800M. Необходимо обеспечить адекватную вентиляцию в шкафу управления и соблюдать рекомендованные производителем расстояния между модулями для эффективного теплоотвода.
