Описание
Общая информация о продукте ABB PM864AK01-eA

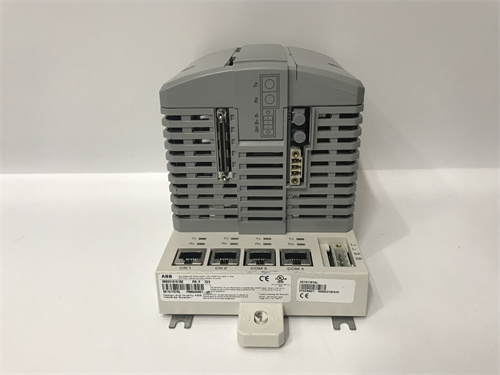

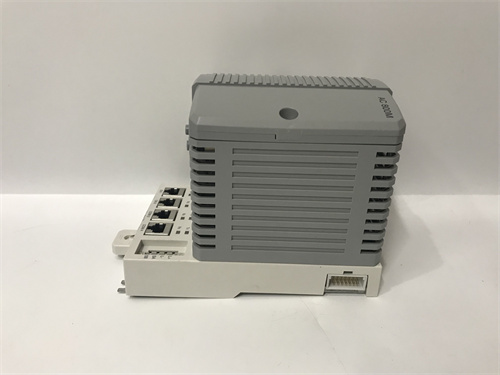

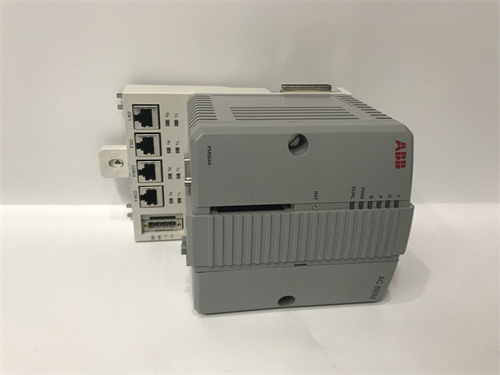

ABB PM864AK01-eA — это высокопроизводительный центральный процессорный модуль (CPU-модуль) для систем автоматизации ABB AC 800M, предназначенный для обработки сложных управляющих программ, синхронизации периферийного оборудования и управления критическими промышленными процессами. Он относится к линейке CPU-модулей ABB Advant, специализирующейся на высокой скорости обработки данных, надежности в условиях длительной эксплуатации и гибкости в интеграции с различными устройствами — что делает его незаменимым в химической промышленности (управление реакторами), энергетике (контроль котлов и турбин) и нефтегазовой сфере (регуляция добычи и перекачивания нефти), где задержки в обработке сигналов могут привести к авариям или нарушению технологических норм.
Основная функция ABB PM864AK01-eA — выполнение управляющих алгоритмов (включая ПИД-регуляцию, логику последовательных операций) и обмен данными с аналоговыми/цифровыми I/O-модулями, сенсорами и системами SCADA. CPU-модуль оснащен мощным процессором с частотой работы 1,2 ГГц и 2 ГБ оперативной памяти, что обеспечивает обработку более 10 000 сигналов в секунду. ABB PM864AK01-eA поддерживает современные промышленные протоколы коммуникации (Profinet IRT, Ethernet/IP, Modbus TCP), гарантируя задержку передачи данных <1 мс — критично для синхронизации нескольких устройств в одной производственной линии. Также модуль имеет функцию “резервного копирования” (redundancy), позволяя подключить второй идентичный ABB PM864AK01-eA для автоматического переключения при сбое основного модуля — это обеспечивает непрерывную работу системы (код надежности SIL 2). При интеграции с операторской панелью ABB CP430T-ETH операторы могут отслеживать состояние процессов, редактировать параметры и устранять неполадки через графический интерфейс. Полная информация о ABB PM864AK01-eA доступна на официальном ресурсе: [ссылка на ABB PM864AK01-eA](здесь будет предоставлен ваша ссылка).
Технические параметры ABB PM864AK01-eA
Центральный процессорный модуль ABB PM864AK01-eA характеризуется следующими ключевыми параметрами:
- Тип устройства: CPU-модуль для системы автоматизации ABB AC 800M.
Параметры обработки данных
- Процессор: 32-битный промышленный процессор, частота 1,2 ГГц;
- Оперативная память: 2 ГБ DDR3 (необходимо для обработки больших объемов данных);
- Постоянная память: 8 ГБ Flash (для хранения программ и конфигураций);
- Скорость обработки сигналов: До 10 000 сигналов/сек (включая аналоговые и цифровые);
- Поддерживаемые алгоритмы: ПИД-регуляция, логика Ladder Diagram (LD), Function Block Diagram (FBD), Structured Text (ST);
Параметры коммуникации
- Протоколы коммуникации: Profinet IRT (задержка <1 мс), Ethernet/IP, Modbus TCP, RS485 (Modbus RTU);
- Интерфейсы: 4 Ethernet-порта (10/100/1000 Mbit/s, включая 2 порта Profinet IRT), 1 RS485-порт;
- Поддержка redundancy: Да (автоматическое переключение при сбое, время переключения <100 мс);
Параметры эксплуатации и надежности
- Класс надежности: SIL 2 (согласно стандарту IEC 61508);
- Температурный диапазон работы: -25 °C до +70 °C (относительная влажность ≤95%, без конденсации);
- Класс защиты корпуса: IP20 (монтаж в шкафы системы AC 800M);
- Средне время между отказами (MTBF): >150 000 часов (при температуре 40 °C);
Конструктивные параметры
- Монтаж: В шасси системы ABB AC 800M (стандартный слот);
- Габариты: 100 мм × 160 мм × 220 мм (ширина × высота × глубина);
- Вес: ≈1,5 кг;
- Индикаторы: Светодиодные (статус питания, активность процессорного ядра, состояние redundancy, ошибки коммуникации);
Преимущества и особенности ABB PM864AK01-eA
ABB PM864AK01-eA выделяется среди CPU-модулей благодаря следующим уникальным преимуществам:
- Высокая производительность: Процессор 1,2 ГГц и 2 ГБ ОЗУ позволяют ABB PM864AK01-eA обрабатывать более 10 000 сигналов в секунду — критично для сложных процессов, например, в химических реакторах, где нужно контролировать 50+ параметров (температура, давление, концентрация реагентов) одновременно. Это гарантирует отсутствие задержек в регулировке и стабильность процесса.
- Резервное копирование (redundancy): Функция автоматического переключения на резервный модуль при сбое основного обеспечивает непрерывную работу системы (код SIL 2) — в энергетических станциях, где остановка котла стоит миллионов евро, это особенно важно. Время переключения <100 мс не влияет на технологический процесс.
- Совместимость с множеством протоколов: Поддержка Profinet IRT, Ethernet/IP и Modbus TCP позволяет ABB PM864AK01-eA интегрироваться с оборудованием разных брендов (например, сенсорами Siemens, конвейерами Rockwell) — это гибкость снижает стоимость обновления существующих систем, так не требуется заменять все периферийное оборудование.
- Долговечность и надежность: MTBF >150 000 часов и широкий диапазон рабочих температур (-25 °C до +70 °C) делают модуль устойчивым к агрессивным условиям — например, в нефтегазовых скважинах, где температура может падать до -20 °C, или в металлургических цехах, где температура поднимается до +60 °C.
- Легкость в программировании: Поддержка стандартных языков программирования (LD, FBD, ST) через ПО ABB Control Builder позволяет инженерам быстро создавать и отлаживать управляющие программы — не требуется изучение специфических языков, что сокращает время настройки системы.
Примеры применения ABB PM864AK01-eA
ABB PM864AK01-eA широко используется в критических промышленных процессах:
- Химическая промышленность (управление реакторами): В заводе по производству пластика ABB PM864AK01-eA управляет высокотемпературным реактором, где нужно контролировать температуру (200–300 °C), давление (5–10 МПа) и концентрацию пропилена (95–99%). CPU-модуль обрабатывает сигналы от 30 аналоговых сенсоров (через модули ABB UAC383AE01) и отправляет команды на 20 исполнительных механизмов (клапаны, насосы). Резервное копирование гарантирует, что при сбое основного модуля реактор продолжает работать, а ПИД-регуляция поддерживает параметры в заданных пределах.
- Энергетика (контроль турбин): В газовой электростанции ABB PM864AK01-eA контролирует работу газовой турбины, синхронизируя ее с генератором и системой подачи топлива. CPU-модуль получает данные о скорости турбины (10 000 об/мин), давлении газа (3 МПа) и температуре выхлопных газов (600 °C) через Profinet IRT (задержка <1 мс). При отклонении параметров от нормы модуль мгновенно корректирует подачу газа, предотвращая перегрев турбины. Резервный модуль обеспечивает работу даже при сбое основного CPU.
- Нефтегазовая сфера (регуляция добычи): На нефтегазовой площадке ABB PM864AK01-eA управляет процессом добычи нефти, контролируя давление в скважине (15 МПа), скорость насоса (500 об/мин) и уровень воды в смеси (≤10%). CPU-модуль обменивается данными с системой SCADA ABB Ability™ через Ethernet/IP, передавая данные о производительности и состоянии оборудования. Широкий диапазон температур (-25 °C до +50 °C) позволяет модулю работать в условиях зимних морозов и летнего жары.
Сравнение с конкурентами
В сравнении с аналогичными CPU-модулями других брендов ABB PM864AK01-eA имеет явные преимущества:
| Параметр сравнения | ABB PM864AK01-eA | Siemens S7-1500 CPU 1516-4 PN/DP | Rockwell ControlLogix 5580 |
|---|---|---|---|
| Процессорная частота | 1,2 ГГц | 1,0 ГГц | 1,1 ГГц |
| Оперативная память | 2 ГБ | 1,5 ГБ | 1,8 ГБ |
| Скорость обработки сигналов | 10 000 сигналов/сек | 8 000 сигналов/сек | 9 500 сигналов/сек |
| Поддержка redundancy | Да (время переключения <100 мс) | Да (время переключения <200 мс) | Да (время переключения <150 мс) |
| Класс надежности | SIL 2 | SIL 2 | SIL 2 |
| Вес | ≈1,5 кг | ≈1,3 кг | ≈1,6 кг |
Рекомендации по выбору и меры предосторожности
Рекомендации по выбору
- Сложные критические процессы: Для химических реакторов, энергетических котлов или нефтегазовых скважин — где нужно контролировать 50+ параметров и гарантировать непрерывную работу — ABB PM864AK01-eA с высокой производительностью и redundancy является оптимальным выбором. Конкуренты с более низкой скоростью обработки могут допустить задержки в регулировке.
- Системы с оборудованием разных брендов: Если в существующей системе уже используется оборудование Siemens, Rockwell или других брендов — поддержка множества протоколов ABB PM864AK01-eA позволяет интегрировать CPU-модуль без замены периферии, снижая капитальные затраты.
- Агрессивные климатические условия: Для предприятий в регионах с экстремальными температурами (-25 °C до +70 °C) — например, северные нефтегазовые площадки или пустынные электростанции — широкий диапазон рабочих температур модуля гарантирует надежную работу, в то время как некоторые конкуренты требуют дополнительного термостатического шкафа.
- Требования к безопасности SIL 2: Для процессов, где отказ оборудования может привести к опасным ситуациям (например, химические реакторы с токсичными реагентами) — redundancy и класс SIL 2 ABB PM864AK01-eA обеспечивают соответствие стандартам безопасности IEC 61508.
Меры предосторожности
- Правильная конфигурация redundancy: При использовании двух модулей ABB PM864AK01-eA для резервного копирования настройте параметры переключения через ПО ABB Control Builder — неправильная конфигурация может привести к задержке переключения (>100 мс) или неработающим резервным модулем.
- Регулярное резервное копирование программ: Каждую неделю создавайте резервную копию конфигураций и управляющих программ ABB PM864AK01-eA — в случае сброса памяти модуля это позволит быстро восстановить работу, не тратя время на перепрограммирование.
- Контроль температуры окружающей среды: Не эксплуатируйте модуль при температурах выше +70 °C или ниже -25 °C — перегрев может повредить процессорное ядро, а переохлаждение — вызвать искажения сигналов коммуникации. Убедитесь, что шкаф с модулем имеет эффективное охлаждение (вентиляторы, водяное охлаждение при высоких нагрузках).
- Защита от электромагнитных помех: Монтируйте шкаф с ABB PM864AK01-eA на расстоянии ≥3 м от высоковольтных цепей (>10 кВ) и мощных инверторов — это предотвращает искажения сигналов Profinet IRT и ложные срабатывания защиты. Используйте экранированные кабели для подключения Ethernet-портов.
