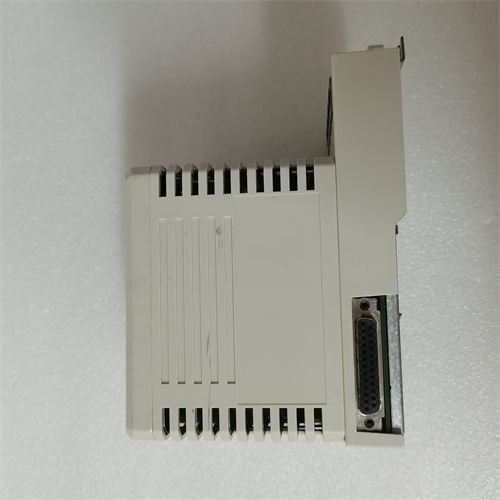

ABB PM866A 3BSE076359R1

Описание

Общая характеристика продукта

Параметры продукта

• Характеристики процессора и памяти:
  • Тип устройства — CPU-модуль для системы ABB AC 800M;
  • Процессор: ARM Cortex-A9, тактовая частота 1.2 ГГц;
  • Оперативная память (RAM): 2 ГБ DDR3 (независимая для основного и резервного канала при冗余);
  • Постоянная память (Flash): 8 ГБ (для хранения программ, конфигураций и логов);
  • Максимальное количество подключаемых модулей I/O: До 256 (через шину PROFINET или PROFIBUS DP);
  • Производительность: Обработка до 10 000 дискретных сигналов/с или 1 000 аналоговых сигналов/с; цикл обновления ПИД-регуляторов — 1 мс.
• Сетевые интерфейсы и протоколы:
  • Ethernet: 2 порта 10/100/1000 Mbps (RJ45) для связи с модулями I/O и SCADA;
  • PROFIBUS DP: 1 порт (RS485) для подключения периферийного оборудования;
  • Поддерживаемые протоколы: Modbus TCP, Ethernet/IP, PROFIBUS DP V1, IEC 61850 GOOSE/SV, DNP3.0;
  • Режим冗余: 1:1 (автоматическое переключение при сбое, время переключения <100 мс).
• Электротехнические и эксплуатационные характеристики:
  • Питание: DC 24 В ±10% (диапазон 21.6–26.4 В DC);
  • Потребляемый ток: ≤200 мА (при максимальной нагрузке);
  • Изоляция: 250 В АС между сетевыми интерфейсами и питанием (по стандарту IEC 61010);
  • Класс защиты корпуса: IP20 (для монтажа в шкафу управления ABB AC 800M);
  • Температурный диапазон работы: -25 °C до +60 °C;
  • Влажность: ≤95% (без конденсации, по стандарту IEC 60068-2-3);
  • Иммунитет к ЭМП: EMC Class A (по стандартам EN 61000-6-2/EN 61000-6-4);
  • Индикаторы: LED для питания (PWR, зеленый), состояния冗余 (RED, зеленый/желтый), активности процессора (RUN, зеленый), ошибок (ERR, красный).

Преимущества и особенности

• Высокая Производительность и Отказоустойчивость: ABB PM866A 3BSE076359R1 с процессором 1.2 ГГц и 2 ГБ RAM обрабатывает сложные алгоритмы в режиме реального времени — например, управление 50 ПИД-циклами для регулирования температуры и давления в химических реакторах с циклом обновления 1 мс. Режим冗余 1:1 гарантирует бесперебойную работу: при сбое основного модуля резервный принимает управление за <100 мс, что не влияет на стабильность процесса. Это критично для объектов первой категории надежности (например, атомные электростанции, крупные нефтеперерабатывающие заводы).
• Расширенная Поддержка Протоколов: Поддержка IEC 61850, Modbus TCP и PROFIBUS DP позволяет ABB PM866A 3BSE076359R1 интегрироваться в разнообразные промышленные среды. Например, в цифровой подстанции 220 кВ модуль обменивается данными с модулями управления OLTC ABB LTC391AE01 через IEC 61850 GOOSE, а с системой мониторинга энергопотребления — через Modbus TCP. Это устраняет необходимость в дополнительных шлюзах, сокращая затраты и сложность сети.
• Удобство Программирования и Обслуживания: Работа с ABB PM866A 3BSE076359R1 осуществляется через ПО ABB Control Builder M — интегрированную среду для написания программ на языках IEC 61131-3 (LD, FBD, ST, SFC) и настройки параметров冗余. Локальный ЖК-дисплей показывает ключевые параметры (температура процессора, состояние冗余，количество подключенных модулей I/O), а логи ошибок сохраняются в Flash-памяти (8 ГБ) — это позволяет техническим специалистам быстро диагностировать неисправности (например, сбой связи с модулем I/O) и восстановить работу.
• Совместимость с Компонентами ABB: ABB PM866A 3BSE076359R1 полностью совместим с всеми модулями семейства AC 800M — от аналоговых I/O CSA463AE до блоков питания PPD512A10-454000. Это гарантирует единообразие системы автоматизации, упрощает монтаж (стандартная шину AC 800M) и обслуживание (общие принципы настройки). Например, при модернизации завода можно добавлять новые модули I/O без изменения конфигурации CPU — модуль автоматически распознает подключенное оборудование.
• Сопротивление Суровым Условиям: Широкий температурный диапазон (-25 °C до +60 °C) и иммунитет EMC Class A позволяют использовать ABB PM866A 3BSE076359R1 в цехах с переменными климатическими условиями (например, металлургические заводы с температурой +55 °C) или высокими уровнями электромагнитных помех (от электродвигателей насосов). Это увеличивает срок службы модуля до 15 лет при правильном обслуживании.

Примеры применения в отраслях

• Энергетика (котел ТЭС мощностью 500 МВт): Управление основными процессами котла — подача топлива, вентиляция, регулирование уровня воды и температуры пара. ABB PM866A 3BSE076359R1 обрабатывает сигналы от 120 модулей I/O (аналоговые CSA463AE и дискретные SB512), выполняет 30 ПИД-регуляторов и передает данные в SCADA-систему через Ethernet/IP. Режим redundancy 1:1 гарантирует, что при сбое одного CPU-модуля работа котла не прекращается, предотвращая убытки от остановки электростанции (до $100 000 в час).
• Нефтегазовая промышленность (неftepererabatyvayushchiy zavod): Контроль процессов переработки нефти в бензин и мазут — разделение фракций, гидроочистка, каталитическое крекирование. Модуль обменивается данными с инвесторами ABB GCD207B101 (управление насосами и вентиляторами) через PROFIBUS DP и с системой безопасности через IEC 61850. Высокая производительность позволяет обрабатывать 5 000 аналоговых сигналов в секунду, что обеспечивает точность регулирования температуры и давления в реакторах (±0.1 °C).
• Химическая промышленность (завод по производству пластиков): Управление полимеризационными реакторами с опасными веществами (этилен, пропилен). ABB PM866A 3BSE076359R1 поддерживает связь с модулями безопасности (защита against превышения давления) и выполняет алгоритмы аварийной остановки. Логи ошибок в Flash-памяти позволяют анализировать нештатные ситуации (например, кратковременное падение напряжения) и оптимизировать процесс, снижая количество бракованных продуктов.

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для безопасно важных процессов (реакторы, котлы ТЭС) — ABB PM866A 3BSE076359R1 с режимом redundancy 1:1 и временем переключения <100 мс гарантирует бесперебойную работу, в отличие от моделей с переключением >120 мс.
  2. Для цифровых подстанций или систем с IEC 61850 — поддержка этого протокола у ABB PM866A 3BSE076359R1 устраняет необходимость в дополнительных шлюзах, сокращая затраты и сложность интеграции.
  3. Для установок в холодных регионах (температура <0 °C) — широкий температурный диапазон (-25 °C до +60 °C) позволяет использовать модуль без дополнительного обогрева, в отличие от аналогов с минимальной температурой 0 °C.
  Детали по выбору доступны по ссылке: [ссылка на продукт ABB PM866A 3BSE076359R1].
• Предостережения:
  1. При настройке redundancy 1:1 используйте одинаковые конфигурации для основного и резервного модулей: Различия в программном обеспечении или параметрах приведут к сбросу режима redundancy и возможной остановке процесса.
  2. Обеспечьте стабильное питание от блоков ABB PPD512A10-454000: Падение напряжения ниже 21.6 В DC может привести к перезагрузке ABB PM866A 3BSE076359R1 и потере данных — используйте резервные блоки питания для критических установок.
  3. Регулярно архивируйте программы и конфигурации в Flash-памяти: При сбое памяти модуля архив позволит быстро восстановить работу, избежая долгих периодов downtime (до нескольких часов).
  4. Не превышайте максимальное количество подключенных модулей I/O (256): Перегрузка шины PROFINET или PROFIBUS DP увеличивает задержку передачи данных, нарушая режим реального времени для ПИД-регуляторов.
