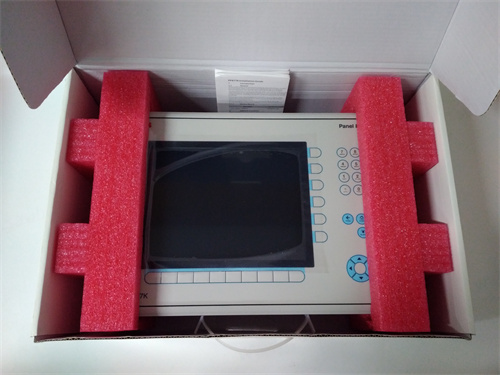

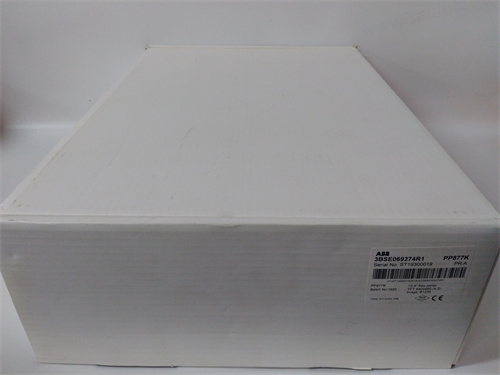

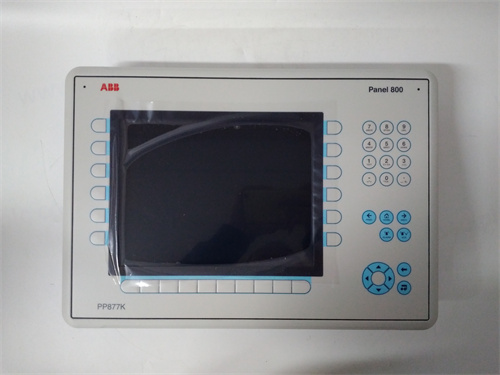

Общая характеристика продукта: ABB PP877 3BSE069272R2
Первым делом рассмотрим промышленный панель оператора (HMI — Human-Machine Interface) ABB — модель ABB PP877 3BSE069272R2, предназначенный для визуализации производственных процессов, управления оборудованием и мониторинга параметров в реальном времени. Это устройство относится к серии ABB Industrial HMIs и широко применяется в нефтегазовой, энергетической, химической и металлургической отраслях — где требуется интуитивно понятный интерфейс для операторов, надежность в суровых условиях и интеграция с контроллерами ПЛК ABB (например, AC 800M, AC 500) и системами SCADA.
ABB PP877 3BSE069272R2 сочетает в себе высококачественный сенсорный дисплей, мощный процессор и множество коммуникационных интерфейсов, позволяя операторам быстро реагировать на изменения процессов. Например, в химическом реакторе панель отображает графики температуры, давления и уровня реактивов, предоставляет доступ к командам управления клапанами и насосами, а также оповещает о аварийных ситуациях через звуковые и визуальные сигналы. Благодаря поддержке программного обеспечения ABB Control Builder HMI, ABB PP877 3BSE069272R2 легко настраивается под конкретные задачи — можно создавать кастомные экраны, алерты и отчеты, адаптированные к особенностям производственного процесса.
Особенно стоит отметить, что ABB PP877 3BSE069272R2 разработан с учетом промышленных требований: он имеет высокую степень защиты от пыли и влаги (IP65), широкий диапазон рабочих температур, устойчивость к вибрациям и электромагнитным помехам (IEC 61000-6-2). Также панель поддерживает режим работы 24/7, что критично для объектов с круглосуточной производством, и обеспечивает безопасный доступ к функциям через систему авторизации (разделение прав для операторов, инженеров и администраторов). Полную информацию о ABB PP877 3BSE069272R2, включая руководства по настройке и интеграции, можно найти по ссылке: [ссылка на продукт ABB PP877 3BSE069272R2] (при получении окончательной ссылки она будет вставлена в это место).
Технические параметры ABB PP877 3BSE069272R2
Технические характеристики ABB PP877 3BSE069272R2 оптимизированы для надежного использования в промышленных условиях и соответствуют международным стандартам (IEC 61131-2 для промышленного оборудования, EN 61000 для электромагнитной совместимости):
| Параметр | Значение/Характеристика |
|---|---|
| Тип устройства | Промышленный сенсорный панель оператора (HMI) |
| Дисплей | • Размер: 15 дюймов • Тип: TFT-LCD, сенсорный (многопточный тачскрин) • Разрешение: 1024 × 768 пикселей • Яркость: 350 кд/м² • Контрастность: 800:1 • Угол обзора: 170° (горизонтально/вертикально) |
| Процессор | Процессор Intel Celeron (двойное ядро, частота 1.1 ГГц) |
| Память | • Оперативная (RAM): 4 ГБ DDR4 • Хранилище (SSD): 64 ГБ (поддерживает расширение до 256 ГБ) |
| Коммуникационные интерфейсы | • 2 порта Ethernet (10/100/1000 Mbps, RJ45) — для связи с контроллерами/SCADA • 2 порта USB 3.0 — для подключения клавиатуры, мыши или внешнего хранилища • 1 порт RS485 — для интеграции с старым оборудованием (Modbus RTU) • 1 порт HDMI — для подключения внешнего монитора (опционально) |
| Поддерживаемые протоколы | • Ethernet/IP, Modbus TCP/RTU, Profinet IRT • ABB S800 I/O Bus, ABB AC 500 Bus • IEC 61850-8-1 (GOOSE/MMS) — для энергетических объектов |
| Система питания | • Напряжение: 24 В DC ±15% (диапазон 20.4–27.6 В DC) • Потребляемая мощность: ≤30 Вт (в режиме рабочего ожидания); ≤45 Вт (при максимальной нагрузке) |
| Операционная система | Windows 10 IoT Enterprise LTSC (оптимизирована для промышленного использования) |
| Экологические параметры | • Температурный диапазон работы: -10 °C до +50 °C • Температурный диапазон хранения: -20 °C до +60 °C • Влажность: 10–90% (без конденсации) • Устойчивость к вибрации: 5–15 Гц (0.15 мм двойной амплитуды) |
| Степень защиты (IP) | IP65 (передняя панель); IP20 (задняя панель — для монтажа в щит) |
| Вес | ~5.2 кг |
| Размеры (Ш×В×Г) | 392 × 310 × 55 мм (без крепежных элементов) |
| Сертификации | CE, UL 508, CSA C22.2 No. 14, ATEX (для опасных зон класса 2/22) |
Преимущества и особенности ABB PP877 3BSE069272R2
-
Высококачественный сенсорный дисплей — удобство эксплуатации
15-дюймовый сенсорный дисплей с высокой яркостью (350 кд/м²) и широким углом обзора позволяет операторам четко видеть данные даже в условиях яркого дневного света или из разных позиций. Многопточный тачскрин поддерживает жесты «зум» и «прокрутка», что упрощает навигацию по сложным экранам (например, графикам процессов или схемам оборудования). В нефтегазовой площадке, где панели установлены в открыточных помещениях, ABB PP877 3BSE069272R2 гарантирует читаемость данных в любое время суток — не требуется дополнительное освещение. -
Мощная аппаратная база — быстродействие и надежность
Процессор Intel Celeron и 4 ГБ RAM обеспечивают плавную работу даже при запуске сложных HMI-приложений (например, с множеством динамических графиков или историческими отчетами). SSD-хранилище (64 ГБ) имеет высокую устойчивость к вибрациям и превышает надежность традиционных HDD — в металлургических цехах, где оборудование подвергается постоянным вибрациям, ABB PP877 3BSE069272R2 работает без сбоев в хранении данных или программ. -
Широкий набор интерфейсов — универсальная интеграция
Два Ethernet-порта (Gigabit), RS485 и USB 3.0 позволяют ABB PP877 3BSE069272R2 интегрироваться с практически любым промышленным оборудованием: от новых контроллеров ABB AC 800M (по S800 Bus) до старых датчиков Modbus RTU (по RS485). В энергетической подстанции панель подключается к защитным реле RET670 по IEC 61850, отображает данные о токе/напряжении и отправляет команды на управление выключателями — без необходимости дополнительных шлюзов. -
Защита IP65 и устойчивость к помехам — работа в суровых условиях
Передняя панель с защитой IP65 защищает внутренние компоненты от пыли и влаги, что критично для использования в цехах с высокой влажностью (например, пищевые промышленности) или пыльными средами (например, минеральная промышленность). Устойчивость к электромагнитным помехам (IEC 61000-6-2) гарантирует, что ABB PP877 3BSE069272R2 не искажает данные при работе рядом с мощными электродвигателями или сварочными установками — в автомобильном заводе панель стабильно отображает состояние конвейеров, несмотря на наличие сильных магнитных полей. -
Система авторизации и логирование — безопасность и отслеживание
ABB PP877 3BSE069272R2 поддерживает разделение прав доступа: операторы могут только отслеживать процессы и выполнять базовые команды, инженеры — настраивать параметры, а администраторы — управлять пользователями и настройками системы. Логирование всех действий (например, изменение параметров, ответ на аварии) позволяет потом анализировать нештатные ситуации и выявлять причины сбоев. В фармацевтическом заводе это обеспечивает соответствие стандартам GMP — все операции с оборудованием фиксируются и могут быть проверены регуляторными органами.
Примеры применения ABB PP877 3BSE069272R2
-
Нефтегазовая площадка (управление скважинами)
На нефтегазовой площадке ABB PP877 3BSE069272R2 используется как основное управление для 5 скважин:- Панель отображает в реальном времени давление井底，расход нефти и температуру трубопровода (данные от контроллера AC 800M по Ethernet/IP);
- Операторы через тачскрин управляют регулирующими клапанами и насосами, а также получают алерты при аварийном падении давления;
- IP65 защита позволяет монтировать панель в открытом щите на площадке — она устойчиво работает при дождях или пыли.
-
Пищевая промышленность (управление линией упаковки)
В цехе упаковки соков ABB PP877 3BSE069272R2 контролирует работу линии:- Дисплей показывает скорость конвейера, количество упакованных банок и уровень соков в резервуаре (данные от модуля SD821 по Modbus TCP);
- При низком уровне соков панель отправляет сигнал на остановку конвейера и оповещает оператора через звуковой алерт;
- Устойчивость к влажности (IP65) предотвращает повреждение панели при сплесках воды во время уборки.
-
Энергетика (мониторинг подстанции)
В распределительной подстанции 220 кВ ABB PP877 3BSE069272R2 выступает в роли мониторинга системы:- Панель подключается к защитным реле RET670 по IEC 61850, отображает графики тока/напряжения на линиях и состояние выключателей;
- При коротком замыкании на линии панель показывает аварийное сообщение, выделяет проблемную линию на схеме и логирует событие;
- HDMI-порт позволяет подключить внешний большой монитор для отображения данных в командном центре — несколько операторов могут одновременно контролировать подстанцию.
Сравнение с конкурентами
Сравним ABB PP877 3BSE069272R2 с аналогичным промышленным панелем — «HMI X» (условное название竞品):
| Параметр | ABB PP877 3BSE069272R2 | HMI X | Разница |
|---|---|---|---|
| Дисплей | 15 дюймов, 1024×768, 350 кд/м², IP65 | 12 дюймов, 800×600, 250 кд/м², IP54 | ABB имеет более большой и яркий дисплей, лучшую защиту — удобнее в открытом пространстве |
| Процессор/Память | Intel Celeron, 4 ГБ RAM, 64 ГБ SSD | ARM Cortex-A9, 2 ГБ RAM, 32 ГБ eMMC | ABB работает быстрее, хранит больше данных — подходит для сложных приложений |
| Интерфейсы | 2×Ethernet (Gigabit), RS485, 2×USB 3.0 | 1×Ethernet (100 Mbps), 1×USB 2.0 | ABB поддерживает больше устройств, быструю связь — универсальнее для интеграции |
| Протоколы | IEC 61850, ABB Bus, Modbus, Profinet | Только Modbus TCP/RTU | ABB интегрируется с энергетическим оборудованием — подходит для подстанций |
| Срок службы | ~8–10 лет | ~4–5 лет | ABB надежнее, требует меньше замен — снижает эксплуатационные затраты |
Советы по выбору и предостережения при использовании ABB PP877 3BSE069272R2
-
Советы по выбору
- Определите размер дисплея и место монтажа: Если панель нужна для большого количества данных (например, мониторинг нескольких процессов) или установки в ярком освещении — ABB PP877 3BSE069272R2 (15 дюймов, 350 кд/м²) идеально подходит. Для влажных/пыльных зон выбирайте эту модель за счет IP65.
- Проверьте требуемые протоколы: Если вам нужно интеграцию с энергетическим оборудованием (IEC 61850) или контроллерами ABB (S800 Bus) — ABB PP877 3BSE069272R2 поддерживает эти протоколы из коробки, в то время как竞品 требуют дополнительных лицензий.
- Рассчитайте нагрузку на аппарат: При использовании сложных HMI-приложений (с историческими отчетами или 3D-графикой) выбирайте ABB PP877 3BSE069272R2 за счет мощного процессора и SSD — он не «зависнет» при высокой нагрузке.
-
Предостережения
- Монтируйте согласно рекомендациям: Задняя панель имеет защиту IP20 — монтируйте ее только в закрытые щиты (избегайте попадания пыли/влаги на заднюю часть). Используйте оригинальные крепежные элементы для обеспечения устойчивости.
- Обновляйте ПО регулярно: Периодически обновляйте операционную систему Windows 10 IoT и программное обеспечение ABB Control Builder HMI — это исправляет уязвимости безопасности и улучшает совместимость с новым оборудованием.
- Создавайте резервные копии: Регулярно делайте резервные копии HMI-приложений и настроек (через USB или сеть) — в случае сбоя вы быстро восстановите работу панели, минимизируя время простоя.
