Описание
ABB PP877K (ссылка на продукт: [вставьте ссылку]) — это промышленный операторский панель (HMI, Human-Machine Interface) от компании ABB, разработанный для визуализации, контроля и мониторинга автоматизированных процессов в системах PLC (например, ABB AC800M) и DCS (ABB 800xA). ABB PP877K относится к серии PanelView 800 и сочетает в себе высококачественный сенсорный дисплей, прочную промышленную конструкцию и расширенную функциональность для интеграции с промышленными контроллерами — идеально для применения в нефтегазовой, химической, энергетической промышленности, а также на производственных линиях машинного строительства, где требуется удобный и надежный интерфейс для операторов.
Описание продукта

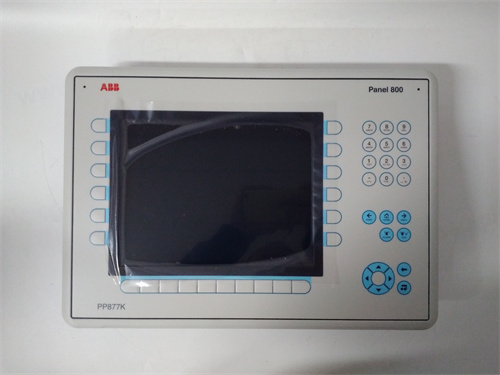

ABB PP877K оснащен 7-дюймовым цветным сенсорным дисплеем с разрешением 800×480 пикселей и контрастом 500:1, обеспечивающим четкую визуализацию графических элементов (диаграмм, индикаторов, схем процессов) даже в условиях яркого дневного света или низкой освещенности (например, в цехах с переменным уровнем освещения). Сенсорный экран поддерживает одновременное нажатие двух точек (мультитач), что упрощает работу с интерфейсом — операторы могут масштабировать схемы процессов или быстро переключаться между экранами, не используя дополнительные кнопки.
Основной функцией ABB PP877K является взаимодействие с контроллерами: панель собирает данные о процессах (температура, давление, скорость, уровень материала) из PLC/DCS через поддерживаемые коммуникационные интерфейсы (Ethernet, Modbus TCP, PROFINET) и отображает их в реальном времени в виде интерактивных дашбордов. При этом ABB PP877K позволяет операторам отправлять команды на контроллер (например, «начать процесс», «регулировать скорость до 100 об/мин», «остановить оборудование») через сенсорный экран — задержка передачи данных составляет <100 мс, что гарантирует мгновенную реакцию процесса на команды. Например, на производственной линии упаковки ABB PP877K отображает скорость конвейера и количество упакованных товаров, а оператор может через панель увеличить скорость конвейера на 10% при необходимости, и команда моментально передается в PLC ABB AC800M.
Основной достоинством ABB PP877K — высокая прочность и адаптация к суровым промышленным условиям. Панель имеет степень защиты корпуса IP65 (защита от пыли и струй воды от любого направления), что позволяет монтировать ее как внутри щитов, так и на открытой промышленной площадке (например, на буровых платформах или насосных станциях). Корпус выполнен из ударопрочного пластика с устойчивостью к химическим реагентам (например, маслом, смазкой), а дисплей покрыт противоударным стеклом с твердостью 7H (по шкале Мохса), защищающим его от царапин при эксплуатации.
ABB PP877K оснащен дополнительными функциями для удобства эксплуатации и диагностики:
- Хранилище данных: Встроенная память (4 ГБ Flash) позволяет логировать исторические данные процессов (до 1 года при интервале записи 1 мин) — операторы могут просматривать архивные данные, анализировать тенденции (например, изменение температуры за последние 24 часа) и выявлять причины сбоев.
- Уведомления и алерты: При превышении критических параметров (например, температура > 200 °C) ABB PP877K автоматически активирует визуальное предупреждение (красный всплывающий окно) и звуковой сигнал (опционально), информируя оператора о необходимости вмешательства. Это предотвращает развитие аварийных ситуаций.
- Простота конфигурации: Интерфейс панели настраивается через ПО ABB PanelBuilder 800, которое предоставляет библиотеку готовых графических элементов (индикаторы, кнопки, диаграммы) — инженеры могут быстро создать пользовательский интерфейс без глубоких знаний программирования. Например, для настройки отображения уровня воды в резервуаре достаточно выбрать элемент «уровневый индикатор» из библиотеки и связать его с соответствующим сигналом PLC.
Дополнительной особенностью ABB PP877K является низкое энергопотребление (≤15 Вт) и возможность работы от широкого диапазона напряжения (100–240 В АС), что делает панель экономичной и адаптированной к нестабильным сетевым условиям в регионах с переменным электроснабжением.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Промышленный операторский панель (HMI) |
| Маркировка | PP877K |
| Дисплей | 7 дюймов, цветной, сенсорный (мультитач), разрешение 800×480 пикселей, контраст 500:1 |
| Степень защиты корпуса | IP65 |
| Коммуникационные интерфейсы | 2×Ethernet (RJ45), 1×USB 2.0 (для конфигурации), поддержка Modbus TCP, PROFINET |
| Время реакции сенсора | <50 мс |
| Задержка передачи данных | <100 мс |
| Память | 4 ГБ Flash (для логирования), 512 МБ RAM |
| Температурный диапазон эксплуатации | -10…+60 °C |
| Питание | 100–240 В АС (50/60 Гц), мощность ≤15 Вт |
| Размеры (Ш×В×Г) | 210 × 155 × 55 мм |
| Масса | 1.2 кг |
| Совместимое ПО | ABB PanelBuilder 800 (конфигурация), ABB Control Builder (интеграция с PLC) |
Преимущества и особенности
- Прочность и защита IP65: Подходит для монтажа на открытых промышленных площадках и в условиях пыли/воды.
- Четкий сенсорный дисплей: 7-дюймовый экран с высоким контрастом и противоударным стеклом обеспечивает удобство работы в любых условиях освещения.
- Быстрая коммуникация: Задержка <100 мс и поддержка популярных протоколов (Modbus TCP, PROFINET) гарантируют синхронное взаимодействие с PLC/DCS.
- Логирование данных: Встроенная память для хранения исторических данных упрощает анализ процессов и диагностику.
- Простота конфигурации: ПО ABB PanelBuilder 800 с готовой библиотекой элементов ускоряет создание интерфейса.
Примеры применения в отраслях
-
Нефтегазовая промышленность — Буровые платформы:
ABB PP877K монтируется на буровой платформе и отображает параметры бурения (давление бурового раствора, скорость вращения долота, температура井底). Оператор через панель регулирует подачу бурового раствора: при увеличении температуры井底 выше 120 °C ABB PP877K показывает красное предупреждение, и оператор увеличивает подачу раствора через сенсорный экран — команда передается в DCS ABB 800xA за 80 мс, снижая температуру井底. Защита IP65 панели защищает ее от морской соли и дождя. -
Химическая промышленность — Реакторные установки:
Панель отображает состояние химического реактора (температура, давление, уровень реагента) и позволяет оператору управлять дозировкой реагентов. ABB PP877K логирует данные реакции за последние 30 дней — инженеры анализируют архив и корректируют параметры для повышения выхода продукта. При превышении давления > 15 МПа панель активирует аварийное предупреждение и блокирует команду «увеличить подачу реагента», предотвращая разрыв реактора. -
Автомобильная промышленность — Линии сборки:
ABB PP877K управляет роботами-ассемблерами на линии сборки автомобилей: панель отображает статус каждого робота (работает/ошибка), количество собранных узлов и время работы. Оператор через сенсорный экран может перезапустить робота при возникновении мелкой ошибки или вызвать техническую поддержку, отправляя данные об ошибке через Ethernet. Прочность панели (ударопрочный корпус, противоударное стекло) защищает ее от случайных ударов инструментами на производстве.
Сравнение с конкурентами
| Параметр сравнения | ABB PP877K | Siemens KTP700 Basic (6AV2123-2MA03-0AX0) | Schneider Electric Magelis HMI GTU7350 (HMIGTU7350) |
|---|---|---|---|
| Дисплей | 7 дюймов, 800×480, IP65 | 7 дюймов, 800×480, IP65 | 7 дюймов, 800×480, IP65 |
| Коммуникация | Ethernet, Modbus TCP, PROFINET | Ethernet, PROFINET, MPI | Ethernet, Modbus TCP, EtherNet/IP |
| Память для логирования | 4 ГБ Flash | 2 ГБ Flash | 2 ГБ Flash |
| Температурный диапазон | -10…+60 °C | 0…+55 °C | -5…+55 °C |
| Прочность дисплея | Стекло 7H | Стекло 6H | Стекло 6H |
| Преимущество | Широкий температурный диапазон + прочное стекло | Интеграция с Siemens PLC | Легкость конфигурации через EcoStruxure HMI Designer |
ABB PP877K выделяется более широким температурным диапазоном эксплуатации (-10…+60 °C) и прочнее стеклом дисплея (7H), что делает его более подходящим для суровых условий (например, холодные цеха или горячие производственные площадки). Кроме того, 4 ГБ памяти для логирования позволяет хранить больше исторических данных, чем у конкурентов, что удобно для долгосрочного анализа процессов.
Рекомендации по выбору
ABB PP877K рекомендуется для:
- Открытые промышленные площадки: Буровые платформы, насосные станции, внешние щиты — защита IP65 гарантирует устойчивость к пыли и воде.
- Условия с переменной температурой: Холодные склады (-10 °C), горячие цеха (+60 °C) — широкий температурный диапазон панели исключает отключение при колебаниях температуры.
- Системы ABB PLC/DCS: Для интеграции с ABB AC800M или ABB 800xA — панель оптимизирована для этих контроллеров, отсутствует конфликт протоколов.
- Процессы с требованием логирования: Производственные линии, реакторные установки — 4 ГБ памяти позволяет логировать данные до 1 года, удобно для анализа и отчетности.
Если требуется интеграция с Siemens PLC или работа в условиях умеренной температуры (0…+55 °C), рассмотрите Siemens KTP700 Basic. Для систем Schneider Electric — Schneider Magelis HMI GTU7350. Для проектов с ограниченным бюджетом и простыми требованиями к логированию можно выбрать модели с меньшим объемом памяти.
Меры предосторожности
- Монтаж в соответствии с IP65: При монтаже ABB PP877K убедитесь, что уплотнительные прокладки корпуса не повреждены — повреждение прокладок снизит степень защиты до IP40 и может привести к проникновению пыли/воды в панель.
- Не превышайте пределы температуры: Не эксплуатируйте панель за пределами диапазона -10…+60 °C — перегрев или переохлаждение может повредить сенсорный экран или электронику.
- Очистка дисплея правильно: Используйте мягкую влажную тряпку без агрессивных чистящих средств (алкоголь, растворители) — химикаты могут повредить защитное покрытие стекла.
- Резервное копирование конфигурации: Сохраняйте копию конфигурации панели через USB или сеть — в случае сброса памяти это позволит быстро восстановить интерфейс без повторной настройки.
- Защита от статики: При обслуживании (подключение USB, открытие корпуса) используйте антистатическую повязку — электростатический разряд может повредить внутренние компоненты панели.
