Описание
Общая информация о продукте

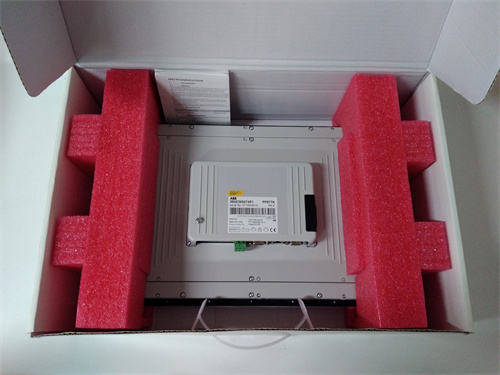

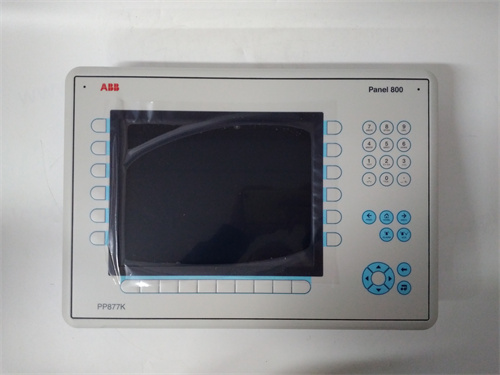

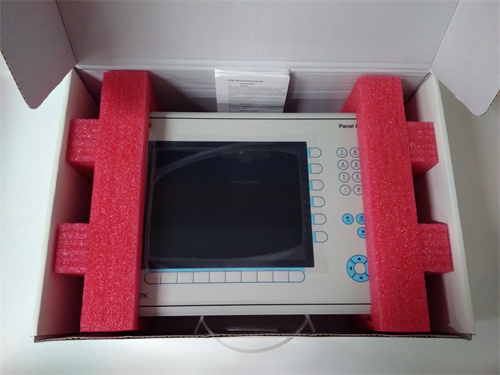

Первым делом познакомимся с устройством ABB PP877K — это промышленная панель операторского управления (HMI-панель) для систем автоматизации ABB, предназначенная для визуализации технологических процессов, управления оборудованием и мониторинга параметров в реальном времени. Она сочетает в себе сенсорный дисплей, физические кнопки для критических команд и коммуникационные интерфейсы, выступая ключевым звеном между оператором и автоматизированными комплексами в металлургии, энергетике, химической промышленности и логистике. Ссылка на продукт ABB PP877K позволяет получить детальную техническую документацию, включая руководства по настройке интерфейса, таблицы совместимости с контроллерами и схемы подключения (вставьте здесь предоставленную ссылку). ABB PP877K отличается высокой надежностью и удобством использования — его прочный сенсорный дисплей (с защитой от пыли и влаги), долговечные кнопки и поддержка промышленных протоколов гарантируют стабильную работу даже в суровых условиях эксплуатации, снижая время обучения операторов и ошибки в управлении. Кроме того, ABB PP877K полностью совместимо с контроллерами ABB (например, ABB AC800M, ABB IRC5) и модулями I/O (например, ABB DSAI130D 3BSE003127R1), что упрощает интеграцию в существующие системы без дополнительной адаптации.
Технические параметры продукта
ABB PP877K имеет технические характеристики, адаптированные для промышленного операторского управления:
- Тип устройства: Промышленная HMI-панель с сенсорным дисплеем и физическими кнопками;
- Основные параметры дисплея и интерфейса:
- Дисплей: 10,4 дюйма, разрешение 800×600 пикселей (SVGA), технология TFT-LCD;
- Тип сенсора: Капacitный (многопточный, поддерживает多指 gestures — масштабирование, прокрутка);
- Контрастность: 500 cd/м² — обеспечивает читаемость даже при ярком освещении (например, на открытом производственном площадке);
- Уголы обзора: 170° по горизонтали и вертикали — удобно для группы операторов;
- Физические кнопки: 8 кнопок с подсветкой (настраиваемые под команды «Старт», «Стоп», «Аварийная остановка» и др.), срок службы >1 млн нажатий;
- Коммуникационные интерфейсы:
- Ethernet: 2 порта (100 Мбит/с) — поддержка Modbus TCP, IEC 61850, Profinet (опционально), Ethernet/IP;
- RS-485: 1 порт — поддержка Modbus RTU (для подключения к старым контроллерам или датчикам);
- USB: 2 порта (USB 2.0) — для подключения клавиатуры, мыши или флеш-накопителей (загрузка проектов, архивация логов);
- Функции и программное обеспечение:
- Поддерживаемое ПО: ABB Panel Builder 800 — для создания и редактирования интерфейсов (визуализация графиков, таблиц, алертов);
- Возможности визуализации: Отображение реальных значений параметров (температура, давление), графики тенденций (за последние 24 часа/7 дней), индикаторы состояния оборудования (зеленый/желтый/красный);
- Логирование: Автоматическое логирование событий (команды оператора, аварии, отклонения параметров) — хранение до 10 000 записей;
- Аварийные функции: Встроенные звуковые сигналы (при отклонении параметров) и световые индикаторы (красный светодиод при аварии);
- Эксплуатационные и конструктивные параметры:
- Уровень защиты корпуса: IP65 (защита от пыли и кратковременного попадания воды) — можно монтировать на стену или шкаф за пределами закрытых помещений;
- Рабочий диапазон температур: -10 °C до +55 °C;
- Устойчивость к вибрации: По стандарту IEC 60068-2-6 (частота 10–55 Гц, амплитуда 0,5 мм);
- Питание: 24 В DC (от блока питания ABB, например, ABB E3EB HENF315129R1), потребление — 150 мА максимально;
- Корпус: Пластик класса UL94 V-0 (негорючий), с креплениями для настенного монтажа или монтажа на шкаф;
- Размеры: 280 мм (ширина) × 220 мм (длина) × 50 мм (глубина);
- Вес: 1,8 кг.
Преимущества и особенности
ABB PP877K выделяется среди HMI-панелей благодаря ряду уникальных преимуществ:
- Прочность и адаптивность к суровым условиям: Защита IP65 и широкий температурный диапазон делают ABB PP877K подходящим для использования в открытых производственных площадках — например, в металлургическом цехе с пылью и перепадами температуры (-5…+50 °C) панель стабильно работает в течение нескольких лет, не требуя частого обслуживания. Капacitный сенсор устойчив к грязи и влаге, что позволяет операторам использовать панель даже в перчатках;
- Удобство управления и визуализации: 10,4-дюймовый дисплей с высокой контрастностью и физические кнопки для критических команд упрощают работу операторов — в теплоэлектростанции через ABB PP877K оператор видит в реальном времени температуру котла, давление пара и скорость турбины, а кнопка «Аварийная остановка» позволяет мгновенно отключить оборудование при опасных ситуациях. Графики тенденций помогают анализировать динамику процессов и предвидеть отклонения;
- Широкая совместимость и расширяемость: Поддержка множества промышленных протоколов (Modbus TCP, IEC 61850, Profinet) делает ABB PP877K универсальным для различных систем — в химическом предприятии панель подключается одновременно к контроллеру ABB AC800M (Modbus TCP) и роботному контроллеру ABB IRC5 (Profinet), позволяя управлять как реакторами, так и роботами в едином интерфейсе;
- Легкая настройка и обновление: Через ПО ABB Panel Builder 800 разработчики могут быстро создавать кастомные интерфейсы (под конкретные процессы) и обновлять прошивку ABB PP877K через Ethernet — без необходимости физического доступа к панели. Это сокращает время наладки системы и стоимость обслуживания.
Примеры применения в отраслях
ABB PP877K широко используется для операторского управления в различных отраслях:
- Энергетика: Теплоэлектростанция «Красноярскэнерго» — ABB PP877K была установлена в операторской комнате и на площадке котлов. Панель отображала параметры 3 котлов (температура, давление пара, уровень воды) и 2 турбин (скорость, мощность выработки электроэнергии). Оператор через сенсорный дисплей регулировал мощность нагревателей и скорость вентиляторов, а кнопка «Аварийная остановка» позволяла быстро отключать оборудование при превышении температуры. Логирование событий помогало анализировать причины кратковременных остановок;
- Логистика: Автоматизированная склада «Ozon» — ABB PP877K управлял 10 конвейерами и 5 роботами IRB 2600. Панель отображала схему склада с индикаторами состояния каждого конвейера (активен/ошибка) и позицией роботов. При остановке одного конвейера ABB PP877K выдавала звуковое предупреждение и отображала причину ошибки (разрыв кабеля), что позволило устранить проблему за 10 минут;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB PP877K установилась на горячем прокатном стане. Панель отображала температуру металла, скорость роликов и толщину проката, а физические кнопки позволяли оператору регулировать скорость станка и активировать систему охлаждения. Защита IP65 обеспечила работу панели в условиях пыли и паров, а высокая контрастность дисплея позволяла читать параметры при ярком освещении от печи.
Сравнение с конкурентами
Для оценки преимуществ ABB PP877K сравним его с аналогичной HMI-панелью — Siemens SIMATIC KTP1000 Basic (6AV2123-2MA03-0AX0):
| Параметр | ABB PP877K | Siemens KTP1000 Basic |
|---|---|---|
| Размер дисплея | 10,4 дюйма (800×600) | 10,2 дюйма (800×480) |
| Тип сенсора | Капacitный (многопточный) | Резистивный (однопточный) |
| Уровень защиты | IP65 | IP65 |
| Количество Ethernet-портов | 2 | 1 |
| Поддерживаемые протоколы | Modbus TCP, IEC 61850, Profinet, Ethernet/IP | PROFINET, Modbus TCP |
| Физические кнопки | 8 (с подсветкой, >1 млн нажатий) | 4 (без подсветки, <500 тыс. нажатий) |
| Совместимость с ABB оборудованием | Полная (AC800M, IRC5) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB PP877K имеет преимущество в более крупном дисплее с лучшим разрешением, современном capacitном сенсоре, большим количеством Ethernet-портов, прочных подсвеченных кнопках и полной совместимостью с оборудованием ABB. Для систем на контроллерах ABB и предприятий с высокими требованиями к удобству и долговечности он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB PP877K учитывайте:
- Условия эксплуатации: Если панель будет устанавливаться в открытые площадки с пылью или влагой, ABB PP877K с защитой IP65 — оптимальный выбор; для закрытых операторских комнат можно использовать модели с IP20, но ABB PP877K все равно подходит благодаря своей универсальности;
- Тип сенсора: Для операторов, работающих в перчатках, capacitный сенсор ABB PP877K удобнее, чем резистивный — он лучше реагирует на нажатие через материал;
- Количество подключаемых устройств: Если нужно подключить >1 контроллер/модуль, 2 Ethernet-порта ABB PP877K позволят организовать отдельные каналы связи, не перегружая сеть.
-
Предостережения:
- Монтаж выполняйте согласно руководству — неправильное настенное монтирование может нарушить защиту IP65 (например, неплотное прилегание к стене);
- Не используйте агрессивные чистящие средства для дисплея — они могут повредить сенсорный слой; используйте только мягкую ткань и нейтральное моющее средство;
- Регулярно архивируйте логи событий через USB-порт — это поможет быстро анализировать аварии и подтверждать соответствие процессов стандартам;
- Обновляйте прошивку панели через Ethernet не реже 1 раза в год — обновления исправляют ошибки в протоколах и улучшают стабильность работы.
