Описание продукта

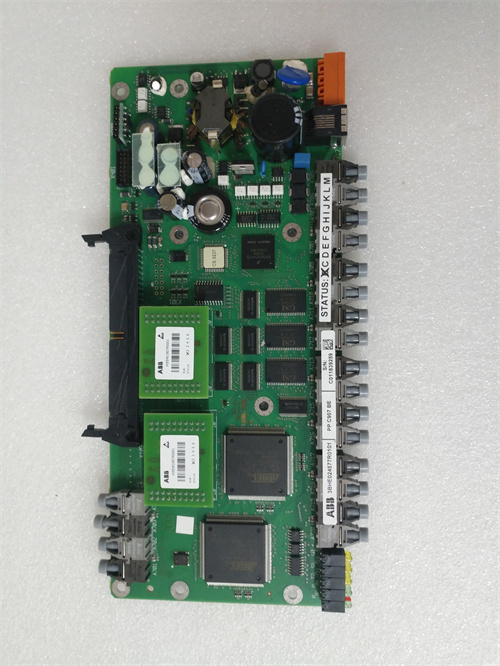

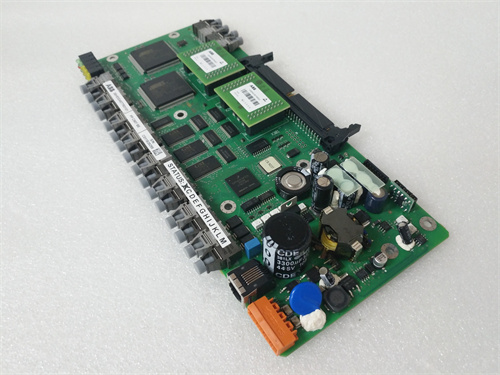

ABB PPC907BE 3BHE024577R0101 представляет собой программно-управляемый контроллер безопасности (SIS controller) из серии Relion, разработанный для защиты трансформаторов, генераторов и высоковольтных линий в электростанциях и подстанциях. Контроллер ABB PPC907BE 3BHE024577R0101 собирает данные от датчиков тока, напряжения и температуры, обрабатывает их с помощью встроенных защитных алгоритмов (например, защита от перегрузки, короткого замыкания, несимметрии фаз) и активирует защитные механизмы (отключение выключателей, сигнализация) с минимальной задержкой — это критически важно для предотвращения повреждения дорогого энергетического оборудования. Благодаря модульной архитектуре ABB PPC907BE 3BHE024577R0101 легко адаптируется к различным типам подстанций (от средневолтных до высоковольтных) и поддерживает подключение дополнительных входных/выходных модулей при расширении системы. Также ABB PPC907BE 3BHE024577R0101 имеет встроенную систему самодиагностики, которая постоянно проверяет состояние компонентов и коммуникационных каналов, сигнализируя об ошибках через промышленный интерфейс — это гарантирует готовность контроллера к работе в критический момент. Ключевой особенностью ABB PPC907BE 3BHE024577R0101 является соответствие стандартам безопасности SIL 3 (IEC 61508) и коммуникационному протоколу IEC 61850, что делает его совместимым с современными цифровыми подстанциями и системами распределенного мониторинга электроэнергии.
Параметры продукта
- Тип устройства: Контроллер безопасности для энергетических систем (SIS)
- Поддерживаемые защитные функции:
- Защита от перегрузки (I²t характеристика)
- Защита от короткого замыкания (дифференциальная, фазно-земельная)
- Защита от несимметрии фаз (отклонение тока в фазах >15%)
- Защита от перегрева трансформаторов (по сигналу температурного датчика)
- Подключаемые датчики:
- Токовые трансформаторы (CT): 0–5 А, 0–1 А
- Напряжностные трансформаторы (VT): 0–100 В, 0–110 В
- Температурные датчики: Pt100, Ni100 (4–20 мА, 0–10 В)
- Интерфейсы связи:
- Ethernet: 2 порта Gigabit Ethernet (поддержка протокола IEC 61850-8-1/MMS)
- Serial: 1 порт RS485 (Modbus RTU — для подключения старых устройств)
- Оптический интерфейс: для связи с другими контроллерами ABB Relion (без потерь сигнала на большие расстояния)
- Напряжение питания: 110/220 В постоянного тока (дубльное питание для повышения надежности, допуск ±20%)
- Температурный диапазон работы: От -40 °C до +70 °C (подходит для эксплуатации в открыточных подстанциях и суровых климатических условиях)
- Класс защиты: IP40 (защита от пыли и капель воды под углом, можно монтировать в негабаритных шкафах)
- Масса: 约 3.5 кг (в базовой конфигурации, без дополнительных модулей)
- Сертификация: Соответствует IEC 61508 SIL 3, IEC 61850, UL 508, CE
Преимущества и особенности
- Высокий уровень безопасности: ABB PPC907BE 3BHE024577R0101 сертифицирован на SIL 3 — высший класс надежности для систем, где отказ может привести к серьезным экономическим потерям или рискам для персонала, что делает его идеальным для защиты энергетического оборудования.
- Совместимость с цифровыми подстанциями: Поддержка протокола IEC 61850 позволяет интегрировать ABB PPC907BE 3BHE024577R0101 в современные цифровые подстанции, упрощая удаленное управление и мониторинг через центральные системы SCADA.
- Дубльное питание: Два независимых источника питания предотвращают остановку контроллера при сбое одного источника, повышая общую отказоустойчивость системы защиты.
- Гибкая конфигурация: Модульная архитектура и поддержка дополнительных модулей позволяют адаптировать ABB PPC907BE 3BHE024577R0101 под конкретные требования подстанции (например, добавление модуля для защиты от перегрева трансформатора).
Примеры применения в отраслях
- Термальные электростанции: ABB PPC907BE 3BHE024577R0101 защищает трансформаторы, питающие турбины, от перегрузки и короткого замыкания — при превышении критических параметров контроллер автоматически отключает трансформатор и отправляет сигнал на операторскую панель.
- Водoelectricстанции: В гидрогенераторах контроллер собирает данные о токе и напряжении, защищая от несимметрии фаз, которая может возникнуть при неравномерном наполнении водохранилища и изменении нагрузки на генератор.
- Городские подстанции: В высоковольтных подстанциях ABB PPC907BE 3BHE024577R0101 защищает распределительные линии от короткого замыкания, возникающего из-за повреждений кабеля (например, от дереьев, автомобилей) — быстрое отключение линии предотвращает распространение аварии на другие участки сети.
- Промышленные подстанции: В крупных заводах (металлургических, химических) контроллер защищает трансформаторы, питающие мощное промышленное оборудование, от перегрузки при интенсивном использовании (например, при запуске нескольких электродвигателей одновременно).
Сравнение с конкурентами
| Параметр | ABB PPC907BE 3BHE024577R0101 | Конкурентный контроллер (например, Siemens 7SD610) |
|---|---|---|
| Уровень SIL | SIL 3 (IEC 61508) | SIL 2 (IEC 61508) — ниже, меньше надежность |
| Протокол IEC 61850 | Полная поддержка (MMS, GOOSE) | Ограниченная поддержка (только MMS) |
| Температурный диапазон | -40 °C до +70 °C | -25 °C до +60 °C (не подходит для экстремальных условий) |
| Дубльное питание | Поддерживается (стандартно) | Требует дополнительного модуля |
| Количество защитных функций | 8 базовых + 12 расширяемых | 6 базовых + 8 расширяемых (меньше гибкости) |
Итог: ABB PPC907BE 3BHE024577R0101 превосходит конкурентов по уровню безопасности, совместимости с цифровыми системами и температурной устойчивостью, что делает его предпочтительным выбором для критических энергетических объектов (электростанции, высоковольтные подстанции).
Советы по подбору и предостережения
Советы по подбору
- Определите тип защищаемого оборудования: Для трансформаторов выберите конфигурацию ABB PPC907BE 3BHE024577R0101 с модулем защиты от перегрева; для высоковольтных линий — с модулем дифференциальной защиты от короткого замыкания.
- Проверьте требования к коммутации: Если подстанция соответствует стандарту IEC 61850, ABB PPC907BE 3BHE024577R0101 обеспечит полную интеграцию; для старых систем с Modbus RTU убедитесь в наличии RS485 интерфейса.
- Учтите климатические условия: Для открытых подстанций в регионах с низкими температурами (-40 °C) контроллер подходит лучше конкурентов, благодаря широкому температурному диапазону.
Предостережения
- Монтаж только квалифицированным персоналом: Установка и настройка ABB PPC907BE 3BHE024577R0101 должны выполняться специалистами с сертификацией на работу с высоковольтным оборудованием — ошибки в настройке защитных алгоритмов могут привести к неработе контроллера при аварии.
- Регулярная проверка защитных функций: Ежегодно проводите тестирование защитных алгоритмов (например, 模拟 короткого замыкания) через программное обеспечение ABB PCM600 — это гарантирует, что ABB PPC907BE 3BHE024577R0101 будет реагировать правильно в критической ситуации.
- Обновление прошивки: Периодически обновляйте прошивку контроллера через официальный портал ABB — это исправляет уязвимости и добавляет поддержку новых функций (например, обновленные алгоритмы защиты).
