Описание

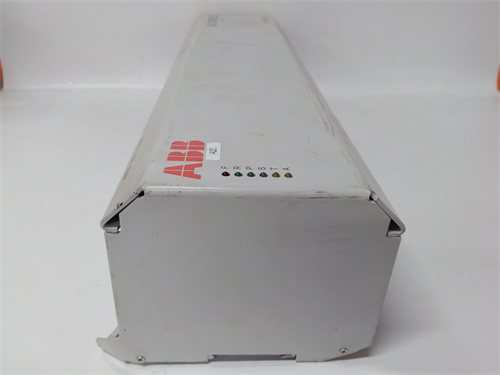

ABB PPD113 B03-23-100110 3BHE023584R2334 (ссылка на продукт: [вставьте ссылку]) — это промышленный модуль питания для систем автоматизации ABB, предназначенный для стабильного электропитания критических компонентов автоматизации: контроллеров (AC 800M, AC 700F), модулей I/O (CI627, CI522A) и позиционных датчиков. ABB PPD113 B03-23-100110 3BHE023584R2334 относится к серии ABB Power Supply Modules, специализирующейся на высокой стабильности выходного напряжения, защите от сетевых искажений и соответствию стандартам безопасности IEC 60950-1, IEC 61010-1. Он идеально подходит для применения в энергетических объектах (электростанции, распределительные сети), нефтегазовых комплексах (двигательные системы компрессоров) и тяжелой промышленности (металлургические станки), где перерывы в питании могут привести к авариям или большим экономическим потерям.
Описание продукта
ABB PPD113 B03-23-100110 3BHE023584R2334 представляет собой универсальный модуль питания с входом для переменного напряжения сети (110–240 В AC, 50/60 Гц) и выходом постоянного напряжения (24 В DC) — стандартного для большинства промышленных автоматических устройств. Основная функция устройства — преобразовать и стабилизировать электроэнергию: даже при колебаниях входного напряжения (до ±20% от номинала) или кратковременных провалах (до 20 мс) модуль поддерживает выходное напряжение в диапазоне 24 ±0.5 В DC, предотвращая сброс настроек контроллеров или остановку процессов.
Благодаря высокой мощностью (номинальная мощность 100 Вт) ABB PPD113 B03-23-100110 3BHE023584R2334 может питать одновременно до 8 модулей I/O ABB CI627 или 2 контроллера AC 800M — например, в распределенной системе автоматизации нефтегазовой станции, где все компоненты размещены в одном шкафу управления. Дополнительным преимуществом является встроенная система защиты: модуль защищает себя и подключенное оборудование от перегрузки (максимальный выходной ток 4.2 А), короткого замыкания (автоматическое отключение при токе >5 А) и перегрева (отключение при температуре корпуса >70 °C).
Например, в электростанции ТЭС ABB PPD113 B03-23-100110 3BHE023584R2334 обеспечивает питание контроллера AC 800M и 4 модулей I/O CI627, отвечающих за управление системой охлаждения турбины. При кратковременном провале входного напряжения (15 мс) — например, при переключении источников питания сети — ABB PPD113 B03-23-100110 3BHE023584R2334 сохраняет выходное напряжение на уровне 24.2 В DC за счет внутреннего конденсаторного фильтра, предотвращая сброс контроллера и остановку охлаждения. Если один из модулей I/O вызовет короткое замыкание, модуль автоматически отключает выход, защищая контроллер от повреждения, и сигнализирует об ошибке через световой индикатор.
Основной достоинством ABB PPD113 B03-23-100110 3BHE023584R2334 является совместимость с широким спектром ABB оборудования и простота интеграции:
- Модульная архитектура: ABB PPD113 B03-23-100110 3BHE023584R2334 имеет стандартные разъемы для подключения к шине питания ABB Advant OCS, что позволяет быстро заменить старый модуль питания без перезагрузки всей системы.
- Диагностика через индикаторы: На корпусе модуля расположены световые индикаторы состояния (входное напряжение «OK», выходное напряжение «OK», ошибка перегрузки/короткого замыкания), которые позволяют операторам быстро определить причину сбоя — например, красный индикатор «ошибка» указывает на перегрузку, и нужно проверить количество подключенных устройств.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Универсальный модуль питания (AC/DC) |
| Маркировка | PPD113 B03-23-100110 3BHE023584R2334 |
| Входные параметры | – Напряжение: 110–240 В AC (±20% колебания)
– Частота: 50/60 Гц – Максимальный входной ток: 1.2 А (при 110 В AC) |
| Выходные параметры | – Напряжение: 24 В DC (стабильность ±0.5 В)
– Номинальная мощность: 100 Вт – Максимальный выходной ток: 4.2 А – Время удержания напряжения при провале: ≥20 мс |
| Защитные функции | – Перегрузка (ток >4.2 А — ограничение тока)
– Короткое замыкание (ток >5 А — отключение выхода) – Перегрев (температура >70 °C — отключение) – Защита от переvoltaжа входа (≥264 В AC) |
| Индикаторы состояния | – Зеленый: входное напряжение OK
– Зеленый: выходное напряжение OK – Красный: ошибка (перегрузка/короткое замыкание/перегрев) |
| Тип монтажа | DIN-рейл 35 мм |
| Размеры (Ш×В×Г) | 45 × 120 × 110 мм |
| Степень защиты | IP20 (для монтажа в шкафу управления) |
| Температурный диапазон эксплуатации | 0…+60 °C (работа); -20…+70 °C (хранение) |
| Совместимое оборудование | – Контроллеры: ABB AC 800M, AC 700F
– Модули I/O: ABB CI627, CI522A – Датчики: ABB POS1846 (позиционные), AH116-2 (температурные) – Системы: ABB Advant OCS, System 800xA |
| Срок службы | ≥12 лет (при соблюдении режимов работы и отсутствии перегрузок) |
| Сертификации | IEC 60950-1, IEC 61010-1, CE, UL, CSA |
Преимущества и особенности
- Высокая стабильность выходного напряжения: Даже при колебаниях входного напряжения (±20%) модуль поддерживает выходное напряжение 24 ±0.5 В DC, предотвращая сброс контроллеров и остановку процессов.
- Защита от сбоев: Комплексная защита от перегрузки, короткого замыкания и перегрева защищает как модуль, так и подключенное оборудование, снижая затраты на ремонт.
- Поддержка кратковременных провалов: Время удержания напряжения ≥20 мс позволяет выдержать короткие перерывы в питании сети, критические для непрерывных процессов (энергетика, нефтегаз).
- Универсальный вход: Поддержка входного напряжения 110–240 В AC делает модуль подходящим для использования в разных странах (Европа — 230 В AC, США — 120 В AC) без дополнительных настроек.
- Простота диагностики: Световые индикаторы состояния позволяют быстро определить причину сбоя, сокращая время простоя системы.
Примеры применения в отраслях
-
Энергетика — Система охлаждения турбины ТЭС:
ABB PPD113 B03-23-100110 3BHE023584R2334 питает контроллер AC 800M и 4 модули I/O CI627, отвечающие за управление вентиляторами и насосами охлаждения. При колебании входного напряжения от 200 В AC до 240 В AC модуль поддерживает выходное напряжение 24.1 В DC, обеспечивая стабильную работу контроллера. При перегрузке (например, подключение дополнительного модуля I/O) модуль ограничивает ток до 4.2 А и включает красный индикатор ошибки, сигнализируя операторам о необходимости оптимизации подключений.
-
Нефтегазовая сфера — Двигатель компрессора:
ABB PPD113 B03-23-100110 3BHE023584R2334 обеспечивает питание модуля управления двигателем компрессора (ABB ACS 880) и датчика давления. При кратковременном провале входного напряжения (18 мс) модуль сохраняет выходное напряжение, предотвращая остановку компрессора и утечку газа. Если датчик давления вызовет короткое замыкание, модуль отключает выход, защищая модуль ACS 880 от повреждения.
-
Металлургия — Раскатная станция:
ABB PPD113 B03-23-100110 3BHE023584R2334 питает контроллер AC 700F и 6 модулей I/O CI627, управляющих роликами раскатной станции. При перегреве шкафа управления (температура 60 °C) модуль продолжает работать стабильно, а при достижении температуры 70 °C автоматически отключает выход, предотвращая перегрев контроллера и повреждение электроники.
Сравнение с конкурентами
| Параметр сравнения | ABB PPD113 B03-23-100110 3BHE023584R2334 | Siemens SITOP PSU100C (24V/4.2A) | Schneider Electric ABL8REM24045 (24V/4.5A) |
|---|---|---|---|
| Номинальная мощность | 100 Вт | 100 Вт | 108 Вт |
| Максимальный выходной ток | 4.2 А | 4.2 А | 4.5 А |
| Время удержания напряжения | ≥20 мс | ≥15 мс | ≥18 мс |
| Защитные функции | Перегрузка, короткое замыкание, перегрев, переvoltaжа | Перегрузка, короткое замыкание, перегрев | Перегрузка, короткое замыкание |
| Универсальный вход (110–240В) | Да | Да | Да |
| Преимущество | Длинное время удержания + защита от переvoltaжа | Широкая совместимость с Siemens | Низкая стоимость + более высокий ток |
ABB PPD113 B03-23-100110 3BHE023584R2334 выделяется более длительным временем удержания напряжения (≥20 мс) и дополнительной защитой от переvoltaжа входа, что делает его предпочтительным для систем, где критичны кратковременные провалы или колебания напряжения. В отличие от Schneider ABL8REM24045, он имеет защиту от перегрева, а по сравнению с Siemens SITOP PSU100C — лучшую интеграцию с ABB контроллерами и модулями I/O.
Рекомендации по выбору
ABB PPD113 B03-23-100110 3BHE023584R2334 рекомендуется для:
- Непрерывных процессов: Электростанции, нефтегазовые компрессоры, металлургические станки — где перерыв в питании может привести к авариям или потерям производства.
- Объекты с колебаниями напряжения: Регионы с нестабильной сетью электроснабжения — модуль стабильно поддерживает выходное напряжение при ±20% колебаниях входа.
- Инфраструктура ABB: Системы с контроллерами AC 800M/AC 700F или модулями I/O CI627/CI522A — интеграция без дополнительных адаптеров, снижающая риски несовместимости.
- Требования к защите: Проекты, где нужно защитить оборудование от переvoltaжа, перегрева или короткого замыкания — комплексная защита снижает вероятность повреждений.
Если используется исключительно Siemens инфраструктура (S7-1500 + SITOP) — рассмотрите Siemens SITOP PSU100C. Для бюджетных проектов с базовыми требованиями к питанию — Schneider ABL8REM24045. При эксплуатации ABB PPD113 B03-23-100110 3BHE023584R2334 не превышайте максимальный выходной ток (4.2 А), регулярно проверяйте состояние индикаторов и очищайте шкаф управления от пыли (чтобы предотвратить перегрев модуля).
