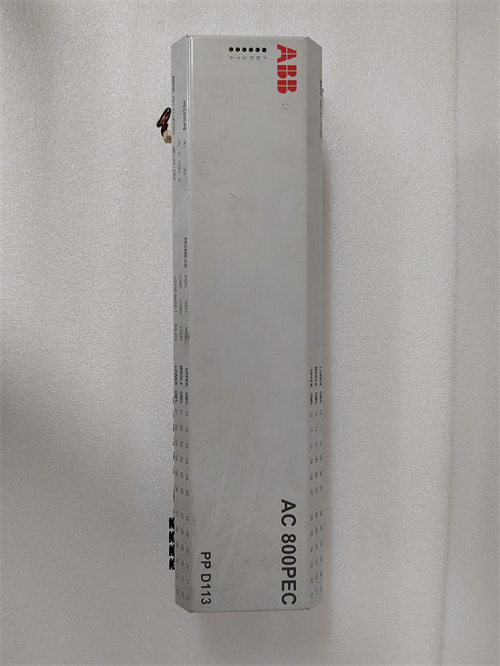

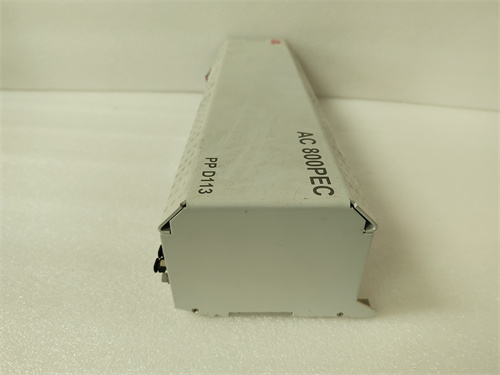

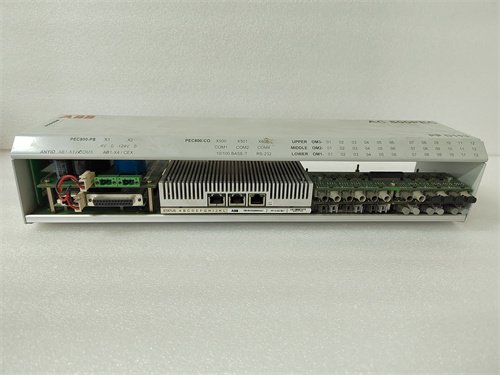

ABB PPD113-B03-23-111615 — изображение 2

ABB PPD113-B03-23-111615

Технические параметры ABB PPD113-B03-23-111615

Технические характеристики ABB PPD113-B03-23-111615 соответствуют стандартам IEC 60950-1 (безопасность электроустройств), IEC 61000-6-2 (электромагнитная совместимость) и EN 60529 (класс защиты):

Параметр	Значение/Характеристика
Тип устройства	Модуль питания AC/DC с регулировкой, серии ABB Power Products for Industrial Automation
Электрические параметры	• Входное напряжение: 85–264 В АС (однофазное), частота 47–63 Гц, допуск колебаний ±20% • Выходное напряжение: 24 В DC (диапазон регулировки 22–26 В DC), стабильность ±0.5% • Максимальный выходной ток: 10 А (номинальный), 15 А (кратковременный, до 10 с) • КПД: >94% (при нагрузке 50–100% номинала) • Входной ток: ≤2 А (при 230 В АС, номинальной нагрузке)
Защита и безопасность	• Типы защиты: От короткого замыкания (ток ограничение ≤1 А), перегрева (температура корпуса >75 °C), перевыходного напряжения (28 В DC max), нестабильного входного напряжения • Буферное время: 20 мс (при потере входного напряжения) • Электрическая изоляция: 2500 В АС (между входом и выходом, на 1 мин)
Охлаждение и эксплуатация	• Тип охлаждения: Пассивное (алюминиевый радиатор) • Рабочая температура: -20 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP21 (IEC 60529, защита от вертикальной капли воды и пыли)
Конструкция и коммуникация	• Тип монтажа: На рейку DIN 35 мм • Габариты (Ш×В×Г): 55 × 140 × 110 мм • Вес: ~0.6 кг • Индикаторы: LED “питание” (зеленый), “перегрузка” (желтый), “авария” (красный) • Интерфейс диагностики: RS485 (поддержка протокола Modbus RTU) • Сертификации: CE, UL 508, RoHS, IEC 60950-1

Категория: Модули (Modules) Бренд: ABB

Mail:sales@ruxyd.com
Tel:+86 13466862581
WhatsApp:+86 13466862581

Описание

Описание

Общая характеристика продукта: ABB PPD113-B03-23-111615

Первым делом рассмотрим промышленный модуль питания с регулировкой выходного напряжения для систем автоматизации ABB — ABB PPD113-B03-23-111615, относящийся к серии ABB Power Products for Industrial Automation (специализирующейся на стабильных решениях для питания контроллеров, модулей I/O и периферийного оборудования в тяжелых промышленных условиях: металлургия, энергетика, нефтегазовая промышленность, где требуется высокая устойчивость к перегрузкам, широкий диапазон рабочих температур и защита от электроаварий). Это устройство преобразует входное напряжение 85–264 В АС (однофазное) в регулируемое постоянное напряжение 24 В DC (диапазон регулировки 22–26 В DC) с максимальным выходным током 10 А, поддерживает режимы работы в условиях высоких вибраций и пылевых загрязнений. ABB PPD113-B03-23-111615 выделяется высоким КПД (>94% при номинальной нагрузке), конструкцией с защитой IP21 (для монтажа в шкафах с частичным доступом к пыли) и совместимостью с ключевым оборудованием ABB — контроллерами ABB AC 800M (PM861K01), модулями I/O ABB NBIO-31 3BSE011337R1 и панелями HMI ABB Operator Panel 800, становясь критическим элементом для бесперебойного питания низковольтных цепей автоматизации, которые управляют электродвигателями, клапанами и датчиками в процессах с нулевым допуском к простоям.

ABB PPD113-B03-23-111615 гарантирует стабильное питание даже при резких колебаниях входного напряжения (±20% от номинала) и перегрузках: например, на металлургическом заводе ABB PPD113-B03-23-111615 питает контроллер ABB AC 800M и 12 модулей I/O ABB NBIO-31 3BSE011337R1 (общая нагрузка 8 А). При падении входного напряжения до 70 В АС (ниже минимального диапазона на 17%) ABB PPD113-B03-23-111615 активирует встроенный буферный конденсатор, поддерживая выходное напряжение на уровне 24 В DC в течение 20 мс — это дает контроллеру время сохранить критические данные и перейти в безопасный режим, не теряя настроек. При кратковременной перегрузке до 15 А (50% выше номинала) ABB PPD113-B03-23-111615 не отключается, а плавно ограничивает ток, защищая как себя, так и подключенное оборудование — например, при одновременном запуске трех электромагнитных клапанов (общий ток 12 А) модуль поддерживает стабильность, не допуская падения напряжения ниже 22 В DC. Благодаря системе пассивного охлаждения (алюминиевый радиатор) ABB PPD113-B03-23-111615 поддерживает температуру корпуса ниже 60 °C даже при максимальной нагрузке и рабочей температуре +55 °C, предотвращая перегрев и выход из строя. При коротком замыкании на выходе (например, повреждение кабеля к модулю ABB NBIO-31 3BSE011337R1) ABB PPD113-B03-23-111615 моментально ограничивает ток до 1 А (время реакции ≤0.5 мс) и отправляет сигнал “авария” в контроллер — оператор через ABB Operator Panel 800 получает уведомление и устраняет причину сбоя, не допуская повреждения других модулей.

Особенно стоит отметить, что ABB PPD113-B03-23-111615 поддерживает диагностику через интерфейс RS485 — через ПО ABB Power Monitoring Tool можно отслеживать в реальном времени: входное/выходное напряжение, выходной ток, температура корпуса, состояние буферного конденсатора. Это позволяет инженерам анализировать эксплуатацию модуля (например, частые перегрузки указывают на недостаточную мощность системы питания) и планировать профилактику (например, замена конденсатора после 5 лет эксплуатации). Также ABB PPD113-B03-23-111615 имеет индикаторы LED для отображения статуса: зеленый LED “питание” горит при нормальной работе, желтый “перегрузка” мигает при нагрузке >80% номинала, красный “авария” загорается при коротком замыкании или перегреве — это позволяет обслуживающему персоналу быстро оценить состояние модуля без подключения к ПК. Полную информацию о ABB PPD113-B03-23-111615, включая схемы подключения, кривые нагрузки и руководство по обслуживанию, можно найти по ссылке: [ссылка на продукт ABB PPD113-B03-23-111615] (при получении окончательной ссылки она будет вставлена).

Технические параметры ABB PPD113-B03-23-111615

Параметр	Значение/Характеристика
Тип устройства	Модуль питания AC/DC с регулировкой, серии ABB Power Products for Industrial Automation
Электрические параметры	• Входное напряжение: 85–264 В АС (однофазное), частота 47–63 Гц, допуск колебаний ±20% • Выходное напряжение: 24 В DC (диапазон регулировки 22–26 В DC), стабильность ±0.5% • Максимальный выходной ток: 10 А (номинальный), 15 А (кратковременный, до 10 с) • КПД: >94% (при нагрузке 50–100% номинала) • Входной ток: ≤2 А (при 230 В АС, номинальной нагрузке)
Защита и безопасность	• Типы защиты: От короткого замыкания (ток ограничение ≤1 А), перегрева (температура корпуса >75 °C), перевыходного напряжения (28 В DC max), нестабильного входного напряжения • Буферное время: 20 мс (при потере входного напряжения) • Электрическая изоляция: 2500 В АС (между входом и выходом, на 1 мин)
Охлаждение и эксплуатация	• Тип охлаждения: Пассивное (алюминиевый радиатор) • Рабочая температура: -20 °C – +55 °C • Температура хранения: -40 °C – +85 °C • Влажность: 5% – 95% (без конденсации) • Класс защиты: IP21 (IEC 60529, защита от вертикальной капли воды и пыли)
Конструкция и коммуникация	• Тип монтажа: На рейку DIN 35 мм • Габариты (Ш×В×Г): 55 × 140 × 110 мм • Вес: ~0.6 кг • Индикаторы: LED “питание” (зеленый), “перегрузка” (желтый), “авария” (красный) • Интерфейс диагностики: RS485 (поддержка протокола Modbus RTU) • Сертификации: CE, UL 508, RoHS, IEC 60950-1

Преимущества и особенности ABB PPD113-B03-23-111615

Высокая стабильность и КПД

Стойкость выходного напряжения ±0.5% и КПД >94% делают ABB PPD113-B03-23-111615 экономичным и надежным решением для систем с длительной непрерывной работой. Высокий КПД снижает тепловыделение, что уменьшает нагрузку на систему охлаждения шкафа и продлевает срок службы компонентов. Стабильное напряжение предотвращает сбои в работе контроллеров и модулей I/O (например, ошибки в сигнальной обработке из-за колебаний напряжения), снижая время простоя.
Защита от экстремальных условий и перегрузок

Широкий диапазон рабочих температур (-20 °C – +55 °C), класс защиты IP21 и поддержка кратковременных перегрузок до 15 А делают ABB PPD113-B03-23-111615 подходящим для суровых промышленных условий. Например, в металлургических клети с высокой температурой и пылью модуль продолжает стабильно работать, не требуя частого обслуживания. Буферное время 20 мс при потере входного напряжения гарантирует сохранение критических данных контроллера, предотвращая потерю настроек и необходимости повторной настройки.
Диагностика через RS485 и удобство обслуживания

Интерфейс RS485 с поддержкой Modbus RTU позволяет интегрировать ABB PPD113-B03-23-111615 в системы мониторинга энергопотребления (например, ABB Power Monitoring Tool). Инженеры могут отслеживать параметры модуля удаленно (например, из центрального офиса), выявлять проблемы (например, снижение КПД — сигнал о необходимости замены конденсатора) без посещения объекта. LED-индикаторы упрощают быструю диагностику на месте: например, красный LED “авария” указывает на короткое замыкание, а желтый — на приближение к максимальной нагрузке.
Совместимость с системами ABB и гибкость

Полная совместимость с контроллерами ABB AC 800M и модулями I/O ABB NBIO-31 3BSE011337R1 означает, что ABB PPD113-B03-23-111615 легко интегрируется в существующие системы автоматизации ABB — не требуется дополнительные адаптеры или изменение схем подключения. Возможность регулировки выходного напряжения в диапазоне 22–26 В DC позволяет адаптировать модуль к требованиям различных устройств (например, 22 В DC для чувствительных датчиков, 26 В DC для электромагнитных клапанов).

Примеры применения ABB PPD113-B03-23-111615

Металлургия: Питание системы управления горячей сталью

На металлургическом заводе ABB PPD113-B03-23-111615 питает систему управления горячей сталью, включающую контроллер ABB AC 800M, 8 модулей I/O ABB NBIO-31 3BSE011337R1 и 4 панели HMI ABB Operator Panel 800 (общая нагрузка 9 А). В процессе залива стали температура в клети достигает +50 °C, а входное напряжение колеблется от 180 В АС до 240 В АС — ABB PPD113-B03-23-111615 поддерживает выходное напряжение на уровне 24 В DC ±0.3%, обеспечивая стабильную работу системы. При неожиданном отключении входного питания на 15 мс модуль активирует буферный конденсатор, позволяя контроллеру сохранить данные о температуре стали и продолжить процесс залива — без этого модуля пришлось бы останавливать клети, что привело к повреждению продукции (стоимость одной партии стали — десятки тысяч долларов).
Нефтегазовая промышленность: Питание удаленной насосной станции

На удаленной насосной станции (50 км от центрального офиса) ABB PPD113-B03-23-111615 питает контроллер ABB AC 800M и 6 модулей I/O ABB NBIO-31 3BSE011337R1 (общая нагрузка 6 А). Станция работает в условиях низких температур (-15 °C зимой) и пылевых выбросов — класс защиты IP21 ABB PPD113-B03-23-111615 защищает модуль от пыли, а широкий диапазон рабочих температур гарантирует работоспособность в зимний период. Через интерфейс RS485 инженеры из центрального офиса отслеживают энергопотребление модуля: если потребление увеличивается (например, до 7 А при номинальной нагрузке 6 А), это сигнализирует о возможном сбое модуля I/O — инженеры отправляют бригаду на место для профилактики, предотвращая остановку насосов.
Энергетика: Питание системы мониторинга трансформаторов

На ТЭЦ ABB PPD113-B03-23-111615 питает систему мониторинга 4 трансформаторов, включающую 12 датчиков температуры, 4 датчика давления и контроллер ABB AC 800M (общая нагрузка 7 А). При кратковременной перегрузке системы (например, при одновременном запуске всех датчиков — ток 12 А) ABB PPD113-B03-23-111615 плавно ограничивает ток до 10 А, не отключая питание. Система продолжает собирать данные, а модуль не выходит из строя — это критично для мониторинга трансформаторов, где остановка системы может привести к неопределению состояния оборудования и риску аварии.

Сравнение с конкурентами

Сравним ABB PPD113-B03-23-111615 с модулями питания аналогичного класса: Siemens Simatic S7-1500 PS 1507-10 (6EP1336-3BA10) и Rockwell Allen-Bradley 1756-PA75R (Redundant Power Supply):

Параметр	ABB PPD113-B03-23-111615	Siemens Simatic S7-1500 PS 1507-10	Rockwell Allen-Bradley 1756-PA75R
Входное напряжение	85–264 В АС (±20%)	85–264 В АС (±10%)	85–264 В АС (±10%)
Выходное напряжение/ток	24 В DC (22–26 В DC) / 10 А	24 В DC (23–25 В DC) / 10 А	24 В DC (23–25 В DC) / 7.5 А
КПД	>94%	>90%

PPD113-B03-23-111615
