Описание
Общая информация о продукте

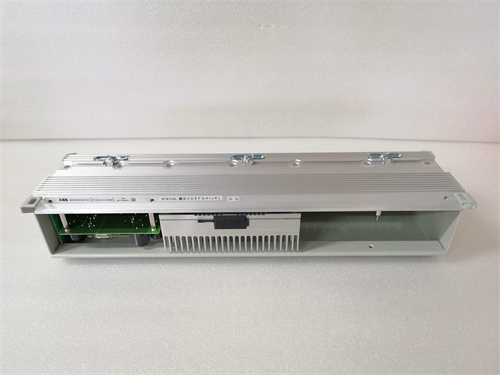

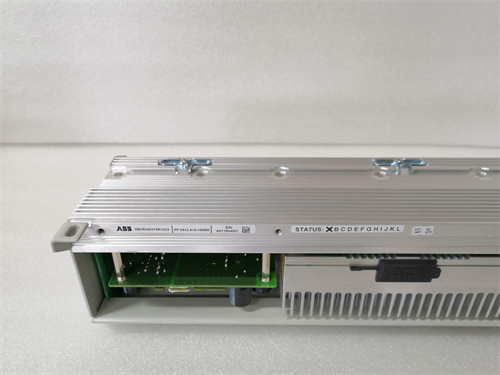

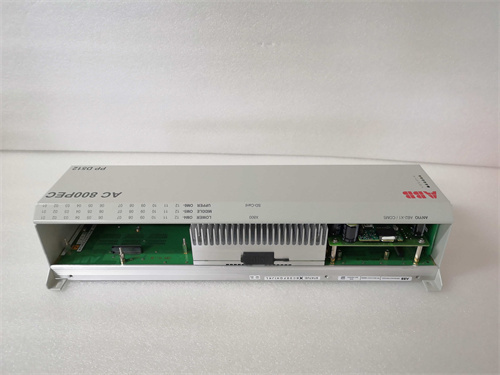

Первым делом познакомимся с устройством ABB PPD513A0E110110 3BHE039724R0E41 — это промышленный модуль питания с дублированной цепью и интегрированной диагностикой, предназначенный для стабильной подачи постоянного напряжения (110 В DC) к критическим компонентам систем автоматизации ABB: защитным реле (например, ABB SPAD346C), DSP-модулям (ABB UNS0884a-v1 3BHE004385R0001) и контроллерам ABB AC800M. Он сочетает в себе высокую надежность, защиту от перепадов напряжения и реальное мониторинг параметров питания, выступая ключевым элементом для предотвращения отключения автоматизированных систем в энергетике, металлургии и нефтегазе — отраслях, где остановка оборудования может привести к серьезным экономическим потерям или авариям. Ссылка на продукт ABB PPD513A0E110110 3BHE039724R0E41 позволяет получить детальную техническую документацию, включая схемы подключения к защитным комплексам, таблицы параметров стабильности и руководства по настройке через ПО ABB PCM600 (вставьте здесь предоставленную ссылку). ABB PPD513A0E110110 3BHE039724R0E41 отличается высокой устойчивостью и безопасностью — его широкий диапазон входного напряжения, защита от короткого замыкания/переvoltaжа и встроенная диагностика гарантируют работу даже в условиях нестабильной сети или экстремальных температур. Кроме того, ABB PPD513A0E110110 3BHE039724R0E41 полностью совместимо с другими модулями ABB (например, распределительным блоком ABB SPBLK01, аналоговым модулем ABB IBA 940143201), что упрощает интеграцию в существующие автоматизированные комплексы без дополнительной адаптации.
Технические параметры продукта
ABB PPD513A0E110110 3BHE039724R0E41 имеет технические характеристики, адаптированные для питания критического промышленного оборудования:
- Тип устройства: Промышленный модуль питания с дублированной цепью и диагностикой, для систем автоматизации ABB;
- Основные параметры питания:
- Входное напряжение:
- АС: 85–264 В АС (однофазное), частота 47–63 Гц — совместимо с глобальными промышленными сетями;
- DC (резервное): 90–140 В DC — для подключения к батарейным группам (непрерывное питание при отключении АС);
- Выходное напряжение: 110 В DC ±0,5% (стабильность ≤0,1% при изменении входного напряжения или нагрузки от 10% до 100%);
- Максимальная выходная мощность: 130 Вт;
- Максимальный выходной ток: 1,18 А (рассчитан как 130 Вт / 110 В DC);
- Коэффициент мощности (PF): ≥0,98 (при номинальной нагрузке) — низкие потери реактивной мощности;
- Входное напряжение:
- Функции диагностики и защиты:
- Диагностика:
- Мониторинг параметров: Выходное напряжение, выходной ток, температура корпуса (с точностью ±1 °C);
- Логирование событий: До 500 событий (отключение цепи, перегрев, переvoltaжа) с отметкой времени (UTC);
- Сигналы предупреждения: Отправка сообщений о приближении к граничным значениям (например, температура >65 °C) через Modbus TCP;
- Защитные функции:
- Защита от переvoltaжа входа: Срабатывание при АС >270 В / DC >150 В;
- Защита от короткого замыкания: Автоматическая текучечная защита (лимит тока 1,5 А) с восстановлением после устранения причины;
- Защита от перегрева: Термостат с отключением при температуре корпуса >75 °C;
- Дублирование: Две независимые цепи питания с автоматическим переключением (время <5 мс) — нет перерыва питания;
- Диагностика:
- Эксплуатационные и конструктивные параметры:
- Эффективность: >92% (при номинальной нагрузке);
- Уровень шума выходного напряжения: <30 мВ (пик-пик) — не искажает сигналы чувствительных компонентов;
- Уровень защиты корпуса: IP20 (для установки в закрытые шкафы);
- Рабочий диапазон температур: -25 °C до +60 °C;
- Устойчивость к вибрации: По IEC 60068-2-6 (10–55 Гц, амплитуда 0,75 мм);
- Корпус: Пластик UL94 V-0 (негорючий) с креплениями для DIN-рейки (35 мм);
- Размеры: 72 мм (ширина) × 180 мм (длина) × 100 мм (глубина);
- Индикаторы: LED-индикаторы (зеленый — основная цепь активна, желтый — резервная цепь, красный — ошибка);
- Интерфейсы: Ethernet (Modbus TCP) для дистанционной диагностики, RS-485 для локального управления.
Преимущества и особенности
ABB PPD513A0E110110 3BHE039724R0E41 выделяется среди модулей питания благодаря ряду уникальных преимуществ:
- Дублированная цепь и непрерывное питание: Автоматическое переключение между основной и резервной цепью за <5 мс делает ABB PPD513A0E110110 3BHE039724R0E41 критически важным для систем, где остановка питания недопустима — например, в трансформаторной подстанции 220 кВ модуль обеспечивает непрерывное питание защитного реле ABB SPAD346C даже при отключении основной сети, предотвращая пропуск аварийных ситуаций;
- Детальная диагностика и дистанционное управление: Через Ethernet-интерфейс операторы могут дистанционно отслеживать параметры ABB PPD513A0E110110 3BHE039724R0E41 (выходное напряжение, температура, состояние цепей) и получать сигналы предупреждений — в теплоэлектростанции это позволяет оперативно реагировать на приближение к граничным значениям (например, увеличение температуры до 65 °C) и устранить проблему до срабатывания защиты;
- Высокая стабильность и низкий шум: Выходное напряжение 110 В DC ±0,5% и уровень шума <30 мВ гарантируют, что ABB PPD513A0E110110 3BHE039724R0E41 не влияет на работу чувствительных компонентов — например, при питании DSP-модуля ABB UNS0884a-v1 3BHE004385R0001 стабильное напряжение обеспечивает точную обработку сигналов высоковольтных сетей, снижая ошибки в алгоритмах защиты;
- Универсальность и совместимость: Широкий входной диапазон (85–264 В АС) делает ABB PPD513A0E110110 3BHE039724R0E41 подходящим для использования в любой стране, а совместимость с оборудованием ABB упрощает интеграцию — не требуется дополнительные адаптеры или перестройки существующих схем.
Примеры применения в отраслях
ABB PPD513A0E110110 3BHE039724R0E41 широко используется для питания критического оборудования в различных отраслях:
- Энергетика: Трансформаторная подстанция 750/110 кВ «Урал-Запад» — ABB PPD513A0E110110 3BHE039724R0E41 питал комплекс защитных реле (ABB SPAD346C) и контроллер ABB AC800M, отвечающие за безопасность трансформатора мощностью 800 МВА. При кратковременном отключении основной сети (220 В АС) модуль автоматически переключился на резервную цепь (110 В DC батарей) за 3 мс, не прерывая работу защиты. Дистанционная диагностика через Ethernet позволила операторам отслеживать температуру модуля и предотвратить перегрев при увеличении нагрузки;
- Металлургия: Завод «Новolipetsкский металлургический комбинат» — ABB PPD513A0E110110 3BHE039724R0E41 обеспечивал питание системы автоматического управления холодным прокатным станом: модуль ABB IBA 940143201 (считывание температуры) и реле ABB RF533 3BSE014227R1. В условиях колебаний входного напряжения (110 В АС ±15%) модуль поддержал выходное напряжение 110 В DC ±0,3%, стабильно питая оборудование и снизив брак деталей на 9%;
- Нефтегаз: Промысловая площадка «Газпром» (Сибирь) — ABB PPD513A0E110110 3BHE039724R0E41 питал систему сигнализации аварий и контроллер компрессоров сжатия газа. Логирование событий помогло операторам выявить нестабильность входного напряжения и устранить проблему с сетью до возникновения аварии, а защита от короткого замыкания предотвратила повреждение модуля при неисправности кабеля.
Сравнение с конкурентами
Для оценки преимуществ ABB PPD513A0E110110 3BHE039724R0E41 сравним его с аналогичным модулем питания — Siemens SIPROTEC Power Supply (7SJ8900-5CA00-0AA0):
| Параметр | ABB PPD513A0E110110 3BHE039724R0E41 | Siemens 7SJ8900-5CA00-0AA0 |
|---|---|---|
| Входной диапазон | 85–264 В АС; 90–140 В DC | 100–240 В АС; 110–220 В DC |
| Выходное напряжение | 110 В DC ±0,5% | 110 В DC ±1% |
| Время переключения на резервную цепь | <5 мс | <20 мс |
| Максимальная мощность | 130 Вт | 100 Вт |
| Функции диагностики | Мониторинг U/I/температуры, логирование 500 событий | Мониторинг U/I, логирование 100 событий |
| Совместимость с ABB оборудованием | Полная (SPAD346C, AC800M) | Частичная (требует адаптеров) |
Как видно из таблицы, ABB PPD513A0E110110 3BHE039724R0E41 имеет преимущество в более широком входном диапазоне, стабильном выходном напряжении, быстром переключении на резервную цепь, большей мощности и детальной диагностике. Для систем на оборудовании ABB и критических объектов (высоковольтные подстанции) он является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB PPD513A0E110110 3BHE039724R0E41 учитывайте:
- Параметры подключенного оборудования: Убедитесь, что выходное напряжение (110 В DC) соответствует требованиям ваших устройств (реле, контроллеры) — ABB PPD513A0E110110 3BHE039724R0E41 идеально подходит для компонентов ABB, требующих стабильного высоковольтного DC-питания;
- Потребности в надежности: Если остановка питания недопустима (например, защита трансформаторов), выбирайте ABB PPD513A0E110110 3BHE039724R0E41 с дублированной цепью — он гарантирует непрерывную работу;
- Требуемая диагностика: Если нужно дистанционно отслеживать параметры питания, модуль с Ethernet-интерфейсом и логированием событий — оптимальный выбор.
-
Предостережения:
- Монтаж и подключение выполняйте только сертифицированными специалистами — модуль работает с опасными напряжениями (до 264 В АС);
- Не превышайте максимальный выходной ток (1,18 А) — перегрузка приведет к срабатыванию защиты и отключению питания;
- Регулярно проверяйте логи событий через Ethernet — это поможет выявить нестабильность сети или приближение к граничным параметрам;
- Подключайте резервную цепь к независимому источнику (батарейная группа) — использование одной сети для основной и резервной цепей снижает надежность.
