Описание
Общая информация о продукте

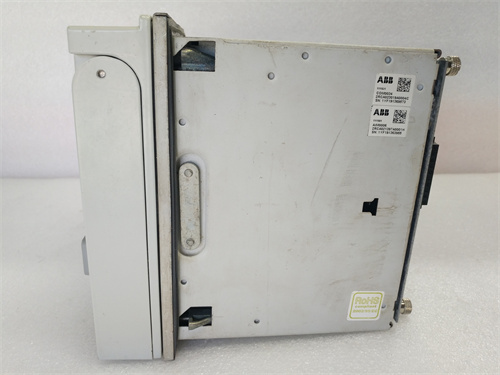

Первым делом познакомимся с устройством ABB REC650 1MRK008514-AA — это современное цифровое защитно-управляющее реле (ЗУР) для средне и высоковольтных электросетей (11–550 кВ), предназначенное для комплексной защиты, контроля и мониторинга трансформаторов, линий электропередачи, автогенераторов и распределительных устройств. Оно сочетает в себе расширенные функции защиты, точное измерение электроэнергетических параметров и интеграцию в цифровые субстанции (Smart Grid), что критически важно для надежности электроснабжения в энергетике, крупных промышленных предприятиях и городских электросетях. Ссылка на продукт ABB REC650 1MRK008514-AA позволяет получить детальную техническую документацию, включая схемы подключения к цифровым трансформаторам (ТТ/НТ), руководства по настройке алгоритмов защиты и сертификаты на соответствие международным стандартам (IEC 61850) (вставьте здесь предоставленную ссылку). ABB REC650 1MRK008514-AA гарантирует высокую отказоустойчивость и гибкость — его модульная архитектура и поддержка протокола IEC 61850 обеспечивают легкую интеграцию в существующие системы SCADA/EMS и адаптацию к меняющимся требованиям сетей, снижая время простоя при авариях и затраты на модернизацию.
Технические параметры продукта
ABB REC650 1MRK008514-AA имеет технические характеристики, адаптированные для защиты высоковольтных электросетей:
- Тип устройства: Цифровое защитно-управляющее реле (ЗУР) для сетей 11–550 кВ;
- Основные электрические параметры:
- Номинальное напряжение сети: 11–550 кВ АС (трифазное, частота 50/60 Гц, допуск ±10%);
- Номинальный ток токоизмерительных трансформаторов (ТТ): 1–5 А (стандартные значения для высоковольтных систем);
- Номинальное напряжение напряжениеизмерительных трансформаторов (НТ): 100 В (линейное) / 57,7 В (фазное);
- Точность измерения: Класс 0,2 для активной/пассивной мощности и энергии, класс 0,5 для тока/напряжения (по IEC 60044-8) — соответствует требованиям коммерческого учета электроэнергии;
- Функции защиты (цифровые алгоритмы):
- Защита линий электропередачи: Дистанционная защита (определение места аварии), отсчетная защита, защита от несимметрии и дефицита напряжения;
- Защита трансформаторов: Защита от короткого замыкания (в обмотках и между фазами), защита от перегрузки (тепловая модель), защита от сухого хода и перегрева обмоток;
- Защита генераторов: Контроль частоты, напряжения и мощности, защита от обратного тока и несимметрии нагрузки;
- Дополнительные функции: Защита от разрыва сигнальных цепей ТТ/НТ, блокировка защиты при маневрах, автоматическое восстановление работы сети (автоматизация переключений);
- Параметры входов/выходов и коммуникации:
- Цифровые входы (DI): 32 канала (для сигналов состояния выключателей, разрядников, аварийных кнопок);
- Цифровые выходы (DO): 16 каналов (для управления контакторами, сигнальными лампами, блокировкой механизмов);
- Аналоговые входы (AI): 8 каналов (для подключения внешних датчиков температуры, давления);
- Коммуникационные интерфейсы:
- 2 порта Gigabit Ethernet (IEC 61850 MMS/GOOSE/SV) — для передачи цифровых сигналов от ТТ/НТ и связи с SCADA;
- 1 порт RS-485 (Modbus RTU) — для локальной настройки и диагностики;
- Поддержка протокола IEC 61850-9-2LE — для прямого подключения цифровых ТТ/НТ (без аналоговых преобразователей);
- Уровень защиты и эксплуатабельность:
- Корпус: Металлический (сталь со затиркой) с антикоррозийным покрытием, устойчивый к вибрациям (по IEC 60068-2-6: 10–55 Гц, амплитуда 0,35 мм);
- Класс защиты корпуса: IP54 (защита от пыли — частичное уплотнение, и воды — дождь под углом 15°);
- Рабочий диапазон температур: -40 °C до +70 °C — расширенный диапазон для экстремальных климатических условий (северные регионы, пустынные зоны);
- Среднее время между отказами (MTBF): >300 000 часов;
- Питание: 110/220 В АС/DC (двойная цепь питания для отказоустойчивости), потребление 80 ВА (номинальное);
- Поддерживаемое ПО: ABB PCM600 — для конфигурации параметров защиты, тестирования алгоритмов, анализа логов событий и дистанционного обслуживания;
- Совместимость: Полная совместимость с цифровыми ТТ/НТ ABB (например, ABB RET670), распределительными щитами высокого напряжения ABB UniGear GIS и системами SCADA (ABB Ability Network Manager, Siemens WinCC).
Преимущества и особенности
ABB REC650 1MRK008514-AA выделяется среди цифровых ЗУР благодаря ряду уникальных преимуществ:
- Комплексная защита и точные измерения: Широкий спектр алгоритмов защиты (для линий, трансформаторов, генераторов) и точность измерения класса 0,2 делают ABB REC650 1MRK008514-AA универсальным для различных объектов сети. Например, при аварии в линии электропередачи реле определяет место повреждения с точностью ±1%, что сокращает время поиска неисправности и восстановления сети;
- Интеграция в цифровые субстанции: Полная поддержка протокола IEC 61850 (MMS/GOOSE/SV) позволяет ABB REC650 1MRK008514-AA работать с цифровыми ТТ/НТ и передавать данные в реальном времени в облачные платформы (например, ABB Ability). Это устраняет необходимость в аналоговых сигналах и снижает количество кабелей в субстанции, упрощая монтаж и обслуживание;
- Модульность и гибкость: Архитектура ABB REC650 1MRK008514-AA позволяет добавлять дополнительные функции (например, коммерческий учет электроэнергии, автоматизация переключений) через программные лицензии, без замены аппаратного обеспечения. Это снижает затраты на модернизацию при расширении сети (например, добавлении нового трансформатора);
- Отказоустойчивость и дистанционное обслуживание: Двойная цепь питания и встроенные диагностические функции гарантируют бесперебойную работу ABB REC650 1MRK008514-AA даже при сбое одной из цепей. Через ПО ABB PCM600 специалисты могут настраивать алгоритмы защиты и обновлять прошивку дистанционно, без выезда на субстанцию — это сокращает время простоя и снижает операционные затраты.
Примеры применения в отраслях
ABB REC650 1MRK008514-AA широко используется для защиты высоковольтных электросетей в различных критических отраслях:
- Энергетика: Трансформаторная подстанция «Мосэнерго» (напряжение 220 кВ) — ABB REC650 1MRK008514-AA защищала главный трансформатор мощностью 250 МВА от короткого замыкания, перегрузки и перегрева. При аварии в низковольтной стороне трансформатора реле сработало за 5 мс, отключив поврежденный участок и предотвратив разрушение обмоток. Данные о событии были автоматически переданы в SCADA-систему, что позволило устранить неисправность за 40 минут;
- Промышленность: Крупный металлургический завод «Новolipetsкский металлургический комбинат» — ABB REC650 1MRK008514-AA контролировала собственную электросеть напряжением 110 кВ, обеспечивая защиту 3 автогенераторов (по 50 МВА каждый) и 2 линии электропередачи. Модульная архитектура реле позволило добавить функцию коммерческого учета электроэнергии, что упростило взаимодействие завода с внешней электросетью и снизило затраты на энергоноситель;
- Городская инфраструктура: Подстанция города Санкт-Петербург (напряжение 110 кВ) — ABB REC650 1MRK008514-AA обеспечивала защиту линии электропередачи, питающей жилые районы и критические объекты (больницы, метрополитен). При неожиданном перепаде напряжения реле автоматически активировало резервные источники питания, сохранив электроснабжение для нуждающихся объектов и избежав социальных последствий.
Сравнение с конкурентами
Для оценки преимуществ ABB REC650 1MRK008514-AA сравним его с аналогичным цифровым ЗУР — Siemens 7UT687 (7UT6871-5EB30-0AA0):
| Параметр | ABB REC650 1MRK008514-AA | Siemens 7UT687 |
|---|---|---|
| Диапазон напряжения сети | 11–550 кВ АС | 11–245 кВ АС |
| Точность измерения (энергия) | Класс 0,2 | Класс 0,5 |
| Поддержка IEC 61850 | Да (MMS/GOOSE/SV/9-2LE) | Да (MMS/GOOSE) |
| Количество DI/DO | 32/16 | 24/12 |
| Рабочий диапазон температур | -40 °C до +70 °C | -25 °C до +60 °C |
| MTBF | >300 000 часов | >200 000 часов |
Как видно из таблицы, ABB REC650 1MRK008514-AA имеет преимущество в более широком диапазоне напряжения сети, высокой точности измерения, полной поддержке протокола IEC 61850 (включая SV/9-2LE), большем количестве входов/выходов и расширенном температурном диапазоне. Для высоковольтных сетей (245–550 кВ) и цифровых субстанций ABB REC650 1MRK008514-AA является предпочтительным выбором, так как он лучше адаптирован к сложным условиям и требованиям Smart Grid.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB REC650 1MRK008514-AA учитывайте:
- Параметры вашей сети: Убедитесь, что номинальное напряжение сети (11–550 кВ) соответствует диапазону реле — для сетей <11 кВ выбирайте модели серии ABB REC615;
- Требуемые функции: Определите, нуждаетесь ли в дополнительных опциях (коммерческий учет, автоматизация переключений) — ABB REC650 1MRK008514-AA поддерживает их через программные лицензии, без замены аппаратуры;
- Уровень цифровизации: Если планируете модернизацию в цифровую субстанцию, проверяйте поддержку IEC 61850 — реле полностью соответствует этому стандарту и легко интегрируется с цифровыми ТТ/НТ.
-
Предостережения:
- Монтаж и настройку выполняйте только квалифицированными специалистами с сертификацией по высоковольтным системам — ошибки в конфигурации могут привести к неправильной работе защиты и аварии;
- Регулярно обновляйте прошивку реле через ABB PCM600 (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах и добавляют новые функции;
- Контролируйте состояние цифровых сигналов от ТТ/НТ — разрыв связи может привести к потере данных и отключению защиты;
- Не используйте реле для защиты оборудования, параметры которого выходят за его номинальные значения (например, трансформаторы >550 кВ) — это приведет к нестабильной работе и риску повреждения.
REC650
