Описание

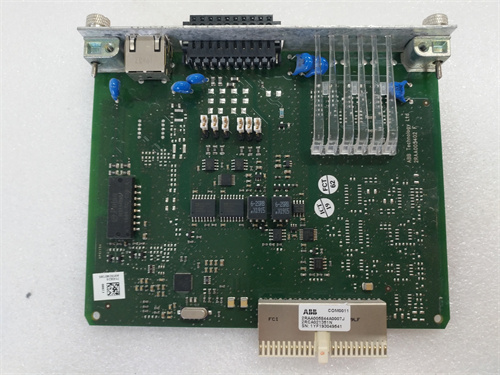

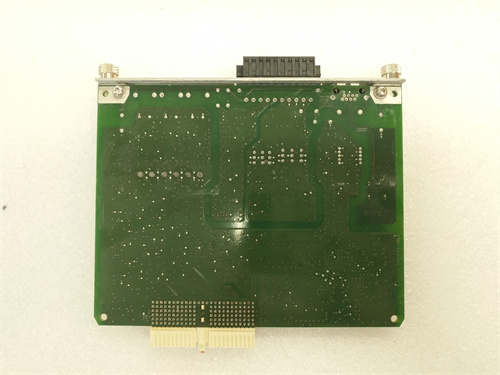

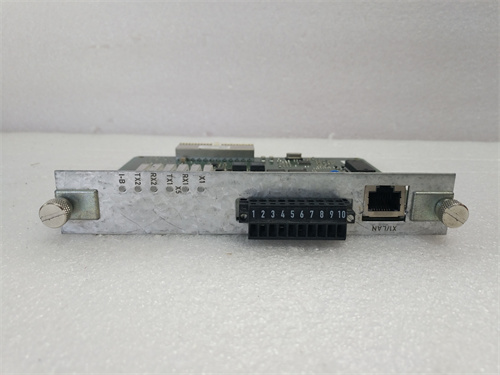

Обзор продукта: ABB RED670 1MRK002810-AB
Технические параметры ABB RED670 1MRK002810-AB
- Защитные функции и алгоритмы:
- ABB RED670 1MRK002810-AB поддерживает универсальные защиты для линий и трансформаторов:
- Основные защиты для линий: дифференциальная защита (для выявления внутренних замыканий), защита от трехфазного/двухполюсного короткого замыкания (скорость реакции ≤1 мс), защита от дуговых замыканий (детекция по спектру сигнала);
- Защита трансформаторов: дифференциальная защита с компенсацией трансформации, защита от перегрузки (настраиваемый порог 105–200% номинала), температурная защита (по сигналу Pt100/Pt1000 датчиков обмоток);
- Дополнительные защиты: защита от несимметрии фаз (разница токов 5–30%), потеря фаз, контроль частоты (45–55 Гц для 50 Гц сетей), защита от низкого/высокого напряжения;
- Точность измерений: ±0,05% для токов, ±0,02% для напряжений, ±0,01 Гц для частоты — гарантирует надежную детекцию даже малых отклонений параметров.
- ABB RED670 1MRK002810-AB поддерживает универсальные защиты для линий и трансформаторов:
- Интерфейсы и коммуникация:
- Входные сигналы: 6 каналов для токов (от токовых трансформаторов до 5 А), 4 канала для напряжений (от напряжных трансформаторов до 100 В), 8 аналоговых входов (4–20 мА DC) для датчиков температуры/давления;
- Выходные сигналы: 12 релейных выходов (НО/НЗ) для управления выключателями, сигнализации и аварийных процедур, 4 аналоговых выхода (4–20 мА DC) для мониторинга мощности/тока;
- Коммуникация: Ethernet (IEC 61850-8-1/9-2, GOOSE для быстрой передачи сигналов ≤3 мс), RS-485 (Modbus RTU), оптический интерфейс — совместимость с системами SCADA ABB Ability System 800xA и другими промышленными платформами.
- Защита и эксплуатационные характеристики:
- Защита от высоковольтных помех: соответствие стандартам IEC 60255-22-1 (импульсная помеха), IEC 60255-22-2 (электростатическая разряд), galvanische изоляция 2000 В AC/1 мин между входами/выходами и шиной;
- Питание: 85–265 В AC / 110–300 В DC — универсальность для разных типов подстанций;
- Температурный диапазон: -40 °C до +70 °C, степень защиты: IP54 (панельное монтирование), IP65 (опционально для внешнего монтажа);
- Средний наработал до отказа (MTBF): ≥150 000 часов — высокая надежность для долгосрочной эксплуатации.
Преимущества и особенности ABB RED670 1MRK002810-AB
- Высокая скорость реакции и координация защиты:
Скорость реакции ≤1 мс на критические неисправности (короткое замыкание) и поддержка протокола GOOSE позволяют ABB RED670 1MRK002810-AB быстро отключить поврежденный участок сети и координировать действия с другими реле в электросети. Это минимизирует масштабы аварий и время простоя для потребителей, особенно важно для крупных распределенных сетей.
- Универсальность и экономичность:
Один модуль ABB RED670 1MRK002810-AB заменяет несколько специализированных релей — он может защитить как высоковольтную линию, так и трансформатор на одной подстанции. Это сокращает количество оборудования в щите, упрощает обслуживание и снижает капитальные и эксплуатационные затраты.
- Дистанционная диагностика и интеграция с облаком:
Реле поддерживает дистанционную настройку и диагностику через Ethernet — специалисты могут обновлять прошивку, корректировать параметры защиты и анализировать архивы событий (до 10 000 записей) без посещения подстанции. Интеграция с ABB Ability Cloud позволяет собирать данные о состоянии реле для прогнозирующего обслуживания, повышая долговечность оборудования и снижая риск внеплановых остановок.
Примеры применения ABB RED670 1MRK002810-AB
- Энергетика: Высоковольтная подстанция 500 кВ:
На подстанции 500 кВ ABB RED670 1MRK002810-AB защищает три трансмиссионные линии (длиной 100 км каждая) и два трансформатора 250 МВА. При возникновении двухполюсного короткого замыкания на одной из линий реле обнаруживает неисправность за 0,9 мс, отправляет сигнал GOOSE на выключатель и отключает линию, предотвращая распространение аварии на трансформаторы и другие участки сети. Данные о событии передаются в систем SCADA ABB Ability для анализа причин и архивирования. Детали реализаций можно посмотреть по ссылке на ABB RED670 1MRK002810-AB (здесь будет ваша предоставленная ссылка).
- Промышленность: Собственная подстанция нефтеперерабатывающего завода:
В нефтеперерабатывающем заводе реле защищает внутреннюю высоковольтную линию (110 кВ) и трансформатор, питающий реакторный комплекс. Оно контролирует не только короткое замыкание и перегрузку, но и температуру трансформатора по сигналу Pt100 — при превышении температуры >100 °C реле отправляет предупреждение, а при >120 °C отключает трансформатор, предотвращая повреждение обмоток и остановку критического оборудования.
Сравнение с конкурентами и рекомендации по выбору
| Параметр сравнения | ABB RED670 1MRK002810-AB | Siemens 7UT85 | GE Multilin 845 |
|---|---|---|---|
| Скорость реакции | ≤1 мс | ≤3 мс | ≤2 мс |
| Поддержка GOOSE | Да (≤3 мс) | Да (≤5 мс) | Да (≤4 мс) |
| MTBF | ≥150 000 часов | ≥120 000 часов | ≥130 000 часов |
| Совместимость | ABB Ability System 800xA | Siemens TIA Portal | GE Grid Solutions |
- Выбирайте ABB RED670 1MRK002810-AB если вам нужно универсальное, высоконадежное защитное реле для высоковольтных линий и трансформаторов, а также если вы используете системы автоматизации ABB. 它 превосходит конкурентов по скорости реакции, MTBF и производительности протокола GOOSE.
- Для подстанций с преимущественно Siemens оборудованием можно рассмотреть 7UT85, но ABB RED670 1MRK002810-AB более гибок в применении и обеспечивает более быструю координацию защиты в сложных сетях.
- Перед покупкой подтвердите совместимость с вашей электросетью (номинальное напряжение, тип трансформаторов) и системой SCADA, а также изучите детальные спецификации по ссылке на ABB RED670 1MRK002810-AB (здесь будет ваша предоставленная ссылка).
Важные примечания при использовании ABB RED670 1MRK002810-AB
- Точная настройка координации защит:
При внедрении в электросеть настройте параметры защиты (пороги, задержки) в соответствии с схемой координации реле — это предотвращает ложные отключения и обеспечивает правильную последовательность отключения при аварии. Используйте ПО ABB Relion Setup Tool для симуляции аварийных сценариев.
- Проверка коммуникации GOOSE:
Убедитесь, что параметры сети GOOSE (адрес, приоритет пакетов, время жизни) настроены корректно — это гарантирует передачу аварийных сигналов в течение ≤3 мс. Регулярно проверяйте связь между реле и выключателями для исключения задержек или потери сигнала.
- Регулярное обновление прошивки и диагностика:
Обновляйте прошивку реле только до версий, рекомендованных ABB — новые версии исправляют уязвимости безопасности и добавляют функциональные улучшения. Раз в год выполняйте диагностику через ПО ABB Relion Setup Tool, проверяя исправность входных/выходных цепей и точность измерений.
- 1MRK002810-AB
