Описание

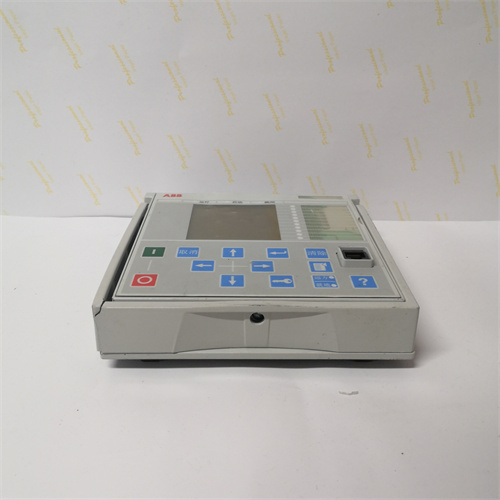

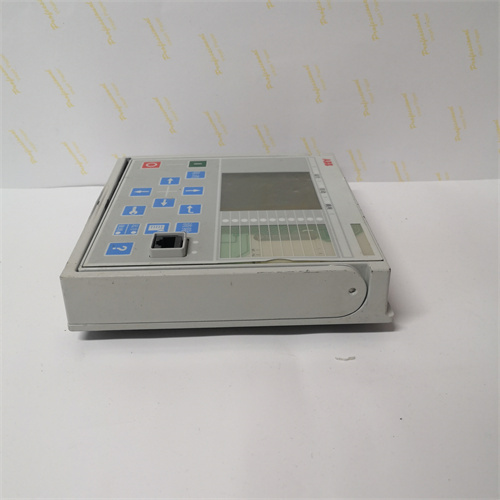

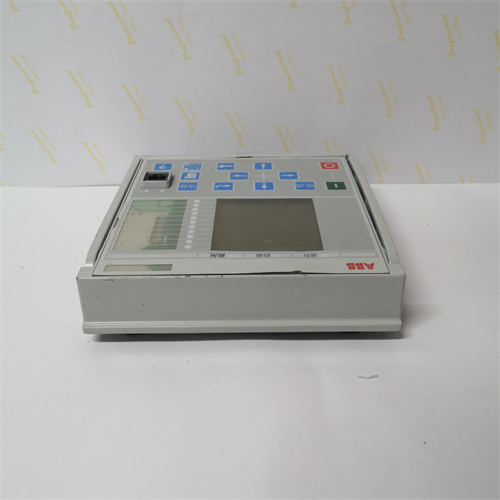

ABB RED670 1MRK004810-CB — это современное интеллектуальное реле защиты и контроля среднего напряжения (1–35 кВ) из линейки ABB Relion, специализирующееся на критических системах электроснабжения. Оно сочетает высокоточную обработку сигналов, расширенные защитные алгоритмы и гибкую коммуникацию с ПЛК, выступая ключевым элементом для предотвращения аварий и обеспечения устойчивости электросетей. В составе автоматизационных схем ABB RED670 1MRK004810-CB легко интегрируется с контроллерами ABB (например, AC500) и другими марками ПЛК, передавая данные о состоянии сети в реальном времени и выполняя команды по управлению распределительным оборудованием.
Описание продукта
ABB RED670 1MRK004810-CB относится к модификации базового модели RED670, дополненной расширенными возможностями по защите трансформаторов и поддержкой промышленных протоколов для сложных распределенных систем. Реле оснащено мощным многоядерным процессором, обеспечивающим обработку сигналов за ≤0.8 мс — критично для быстрого реагирования на короткие замыкания и перегрузки в средне напряжных сетях. Особенностью ABB RED670 1MRK004810-CB является встроенная дифференциальная защита трансформаторов (87T) с адаптивными параметрами, которая автоматически корректирует пороги срабатывания в зависимости от режима работы трансформатора (например, пуск, нагрузка), избегая ложных отключений.
Также ABB RED670 1MRK004810-CB поддерживает протоколы связи IEC 61850 (GOOSE/MMS) и Modbus TCP, что позволяет интегрировать его в системы SCADA и ПЛК любых брендов без дополнительных адаптеров. Для удобства настройки и диагностики используется программное обеспечение ABB PCM600, через которое пользователи могут конфигурировать защитные параметры, формировать отчеты об авариях и выполнять дистанционную проверку реле. В практическом применении ABB RED670 1MRK004810-CB часто используется для защиты трансформаторов, кабельных линий и распределительных щитов в энергетических станциях, металлургических заводах и крупных промышленных объектах — где отказ электроснабжения приводит к серьезным экономическим потерям. Дополнительно ABB RED670 1MRK004810-CB имеет сертификацию по ГОСТ Р 54633-2011, что делает его подходящим для использования в российских электросетях с требованиями к национальным стандартам.
Технические параметры
- Тип устройства: Интеллектуальное реле защиты и контроля среднего напряжения
- Диапазон номинального напряжения: 1–35 кВ (через трансформаторы напряжения ТН, соотношение ТН 100/√3 В)
- Диапазон номинального тока: 1 А / 5 А (через трансформаторы тока ТТ, соотношение ТТ настраиваемо)
- Основные защитные функции:
- Перегрузка (50/51) — с определенным или обратно пропорциональным временем
- Короткое замыкание (50/51) — с высоким и низким порогом
- Землеток (50N/51N) — для изолированных и эффективно заземленных сетей
- Дифференциальная защита трансформаторов (87T) с адаптивными алгоритмами
- Защита от пере/недостатка частоты (81U/81O)
- Защита от пере/недостатка напряжения (27/59)
- Защита от несимметрии тока (46)
- Количество входов/выходов:
- 16 аналоговых входов (для сигналов от ТТ и ТН)
- 16 цифровых входов (для сигналов состояния оборудования)
- 12 релейных выходов (максимальный ток 5 А / 250 В АС)
- Точность измерений:
- Ток/напряжение: ±0.05% FS
- Мощность (активная/реактивная): ±0.2% FS
- Протоколы связи: IEC 61850 (GOOSE/MMS), Modbus TCP, DNP3.0 (встроенный)
- Рабочая температура: -40 °C до +70 °C
- Хранилище данных: до 2000 записей об авариях с отметкой времени (RTC с батарейным резервом ≥5 лет)
- Класс защиты корпуса: IP54 (защита от пыли и попадания капель воды)
- Габариты: 280 мм × 200 мм × 150 мм (длина × ширина × глубина)
- Масса: 3.4 кг
- Источник питания: 110 В / 220 В АС/DC (±15% допуск), потребляемый ток ≤ 20 Вт
- Сертификации: IEC 60255, UL 508, CSA C22.2 No. 14, ГОСТ Р 54633-2011
- Артикул ABB: 1MRK004810-CB (полный маркер модели ABB RED670 1MRK004810-CB)
Преимущества и особенности
- Адаптивная дифференциальная защита: Встроенная функция 87T у ABB RED670 1MRK004810-CB автоматически корректирует параметры под режим работы трансформатора, предотвращая ложные срабатывания при пуске или перегрузке — это критично для стабильности энергетических систем.
- Высокая точность и скорость: Точность измерений ±0.05% FS и обработка сигналов за ≤0.8 мс обеспечивают надежную детекцию даже малых аномалий в сети, позволяя ABB RED670 1MRK004810-CB реагировать раньше, чем аналоги.
- Совместимость с российскими стандартами: Сертификация по ГОСТ Р 54633-2011 делает реле подходящим для российских электросетей, где требуется соответствие национальным нормам безопасности и эксплуатации.
- Расширенное хранилище аварий: Возможность сохранения до 2000 записей об авариях с точным временем упрощает диагностику и анализ причин сбоев, что сокращает время восстановления сети.
- Прочность и универсальность: Корпус класса IP54 и широкий диапазон рабочих температур (-40…+70 °C) гарантируют работу в суровых условиях, а поддержка нескольких протоколов позволяет интегрировать ABB RED670 1MRK004810-CB с любым ПЛК (ABB, Siemens, Allen-Bradley).
Примеры применения в областях автоматизации
- Энергетика (ТЭС): В тепловых электростанциях ABB RED670 1MRK004810-CB защищает трансформаторы, питающие вспомогательное оборудование (насосы, вентиляторы). При возникновении утечки тока в трансформаторе дифференциальная защита (87T) мгновенно отключает его и передает сигнал в ПЛК ABB AC500, который активирует резервный трансформатор — предотвращая остановку генераторов.
- Металлургия (Черная металлургия): В сталелитейных заводах ABB RED670 1MRK004810-CB используется для защиты кабельных линий, питающих электродные печи. Адаптивные алгоритмы реле учитывают скачки тока при запуске печи, избегая ложных отключений, а данные о состоянии сети передаются в ПЛК Siemens S7-1500 для мониторинга в реальном времени.
- Промышленность (Автомобилестроение): В крупных автомобильных заводах ABB RED670 1MRK004810-CB контролирует распределительные щиты, питающие линии сборки роботов. При падении напряжения ниже критического (85% номинального) реле сигнализирует в ПЛК, который автоматически переключает важные линии на резервный генератор — сохраняя производственный процесс и предотвращая брак деталей.
- Жилищно-коммунальное хозяйство (Тепловые сети): Для защиты трансформаторов в городских тепловых пунктах ABB RED670 1MRK004810-CB использует функцию защиты от несимметрии тока (46), которая обнаруживает повреждение фаз кабеля. Это предотвращает перегрев трансформатора и остановку теплообменных сетей в холодный сезон.
Сравнение с конкурентами
| Параметр | ABB RED670 1MRK004810-CB | Аналог 1 (Siemens 7SJ80-2) | Аналог 2 (Schneider Sepam S60) |
|---|---|---|---|
| Защитные функции | 7+ (включая 87T с адаптацией) | 6+ (без адаптивной 87T) | 7+ (с базовой 87T) |
| Точность измерений | ±0.05% FS (ток/напряжение) | ±0.2% FS (ток/напряжение) | ±0.1% FS (ток/напряжение) |
| Время обработки сигнала | ≤0.8 мс | ≤1.2 мс | ≤1.0 мс |
| Протоколы связи | IEC 61850, Modbus TCP, DNP3 | IEC 61850, Modbus TCP | IEC 61850, Modbus RTU |
| Сертификации | IEC, UL, ГОСТ Р | IEC, UL | IEC, CSA |
| Хранилище аварий | 2000 записей | 1000 записей | 1500 записей |
Преимущество ABB RED670 1MRK004810-CB — это сочетание адаптивной дифференциальной защиты, высокой точности измерений и соответствия российским стандартам ГОСТ. Также расширенное хранилище аварий и быстрая обработка сигналов делают его более надежным для критических систем, чем аналоги.
Советы по выбору и предостережения
Советы по выбору
- По типу защищаемого оборудования: Если нужно защитить трансформаторы с переменной нагрузкой (например, в ТЭС), выбирайте ABB RED670 1MRK004810-CB за наличие адаптивной дифференциальной защиты (87T) — аналоги с базовой 87T будут вызывать ложные срабатывания.
- По условиям эксплуатации: Для объектов в холодных регионах (северные энергетические станции) или жарких цехах (металлургия) ABB RED670 1MRK004810-CB подходит лучше благодаря диапазону температур -40…+70 °C.
- По требованиям к сертификации: Для российских объектов, требующих соответствие ГОСТ, ABB RED670 1MRK004810-CB — единственный из сравниваемых аналогов с сертификатом ГОСТ Р 54633-2011.
Предостережения
- Совместимость ПО: При использовании ABB PCM600 убедитесь, что версия ПО ≥V6.0 (требуется для поддержки адаптивной 87T) — старые версии не будут корректно настраивать ABB RED670 1MRK004810-CB.
- Монтаж: Монтируйте реле в шкафы с принудительной вентиляцией при работе в температурах ≥50 °C — это предотвращает перегрев внутренних компонентов ABB RED670 1MRK004810-CB.
- Настройка GOOSE: При интеграции в ПЛК через IEC 61850 настройте время передачи GOOSE ≤1 мс — это гарантирует быструю реакцию системы на аварии.
- Обновление прошивки: Раз в 6 месяцев проверяйте наличие обновлений прошивки на сайте ABB — это исправляет возможные ошибки и улучшает работу адаптивных алгоритмов ABB RED670 1MRK004810-CB.
- 1MRK004810-CB
