REF542

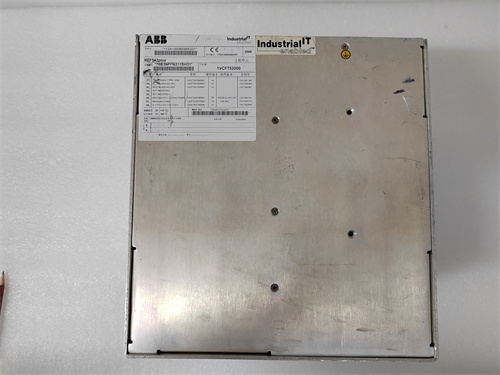

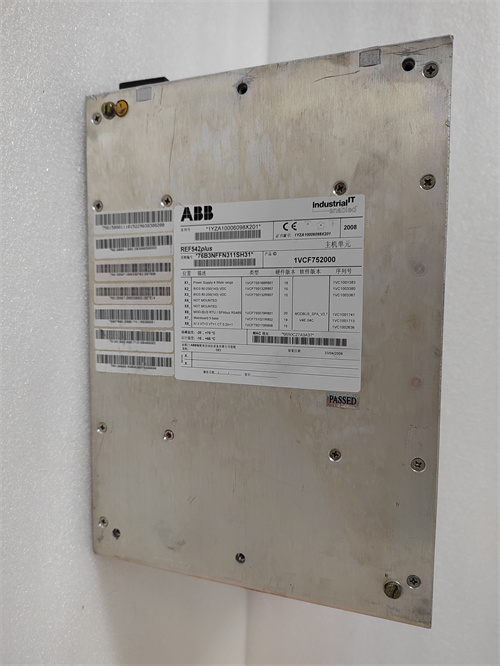

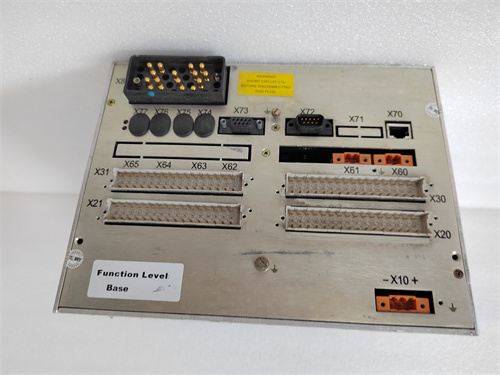

ABB REF542 (также маркируется как ABB 1VCF752000, ссылка на продукт: [вставьте ссылку]) — это промышленный цифровой релей защиты и контроля (СРЗК) от компании ABB, предназначенный для защиты средне напряжных распределительных сетей (6–36 кВ) и электроустановок (трансформаторы, генераторы, электродвигатели). ABB REF542 (1VCF752000) относится к серии Relion® и сочетает в себе функции защиты, контроля, измерения и коммуникации, что делает его ключевым элементом в автоматизированных системах распределения электроэнергии (АСУЭ) промышленных предприятий, тепловых электростанций (ТЭС) и распределительных подстанций — где требуется высокая надежность защиты оборудования от электротехнических аварий и интеграция с современными системами управления.
Описание продукта
ABB REF542 (1VCF752000) основан на цифровой платформе с высокоскоростным процессором, обеспечивающим обработку сигналов за milliseconds и быструю реакцию на аварии. Основные функции реле включают:
- Защита от короткого замыкания: Использует высокоскоростной дифференциальный или перетоковый алгоритм, который срабатывает за <5 мс при токах короткого замыкания >1.5 кА. Это предотвращает образование дуг и повреждение изоляции трансформаторов или двигателей.
- Защита от перегрузки: Реализует термическую защиту с настраиваемым временем срабатывания (от 10 сек до 1 часа) в зависимости от степени перегрузки (например, при 1.2 раза превышении номинального тока реле срабатывает за 30 минут, а при 6 раз превышении — за 0.1 секунды).
- Защита от несимметрии тока: Отслеживает разницу между фазами тока (несимметрию) и срабатывает при превышении допустимого уровня (например, при обрыве одной фазы), предотвращая перегрев трехфазных двигателей.
Основной достоинством ABB REF542 — универсальность и настраиваемость. Релейные алгоритмы можно адаптировать под конкретные типы оборудования (трансформатор, генератор, двигатель) через программное обеспечение ABB PCM600 (Parameter Configuration Manager). Например, для защиты трансформатора 10 МВА (номинальный ток 577 А) ABB REF542 (1VCF752000) настраивается на дифференциальную защиту с порогом срабатывания 0.5 кА и время задержки 0.01 с — это гарантирует, что реле не срабатывает на пусковые токи трансформатора, но быстро реагирует на внутренние короткие замыкания.
ABB REF542 (1VCF752000) оснащен расширенным функционалом для интеграции и контроля:
- Измерение параметров: Регулярно измеряет и логирует ключевые параметры сети — ток фаз (до 5 кА), напряжение фаз (до 40 кВ), мощность (активную и реактивную), частоту (50/60 Гц) и энергопотребление. Данные сохраняются в встроенной памяти (до 1 год истории) и могут быть выгружены через интерфейс USB или Ethernet.
- Коммуникация: Поддерживает современные протоколы — IEC 61850 (MMS/GOOSE), Modbus TCP и DNP3.0, что позволяет интегрировать реле в АСУЭ или DCS (например, ABB 800xA). Это обеспечивает удаленное управление (включение/отключение линии) и диагностику через центральную панель управления.
- Диагностика: Автоматически проверяет состояние своих компонентов (входные каналы, выходные реле, коммуникационные интерфейсы) и отправляет сигналы об ошибках (например, обрыв датчика тока) в АСУЭ. При обнаружении неисправности ABB REF542 переключается на резервный режим работы, сохраняя основные функции защиты.
Параметры продукта
| Характеристика | Значение |
|---|---|
| Тип устройства | Цифровой релей защиты и контроля (СРЗК) |
| Маркировка | REF542 (1VCF752000) |
| Диапазон напряжения сети | 6–36 кВ (для измерения через трансформаторы напряжения) |
| Диапазон тока сети | 0–5 кА (для измерения через трансформаторы тока) |
| Время реакции на аварию | <5 мс (короткое замыкание), <100 мс (перегрузка) |
| Поддерживаемые протоколы | IEC 61850 (MMS/GOOSE), Modbus TCP, DNP3.0 |
| Память для логирования | 1 год (интервал записи 1 сек) |
| Степень защиты | IP40 (корпус), IP20 (панельное монтаж) |
| Температурный диапазон | -25…+70 °C |
| Тип монтажа | Панельное (в щит подстанции) или настольное |
| Размеры (Ш×В×Г) | 240 × 170 × 120 мм (панельное исполнение) |
| Совместимое ПО | ABB PCM600 (конфигурация), ABB Control Builder (интеграция с DCS) |
Преимущества и особенности
- Высокая скорость реакции: <5 мс на короткое замыкание защищает оборудование от серьезных повреждений.
- Универсальность: Настраиваемые алгоритмы подходят для защиты трансформаторов, генераторов и двигателей.
- Современная коммуникация: Поддержка IEC 61850 обеспечивает интеграцию с современными АСУЭ и DCS.
- Расширенная диагностика: Автоматическая проверка компонентов и логирование ошибок упрощают обслуживание.
- Надежность: Соответствие стандартам IEC 60255 и высококачественные компоненты обеспечивают срок службы >15 лет.
Примеры применения в отраслях
-
Энергетика — Трансформаторные подстанции:
ABB REF542 (1VCF752000) защищает трансформатор 35/10 кВ (5 МВА) в распределительной подстанции. Релей настроен на дифференциальную защиту (порог 0.3 кА) и защиту от перегрузки (1.2×Iₙ, время 30 мин). При внутреннем коротком замыкании в трансформаторе ток превышает 2 кА, ABB REF542 срабатывает за 4 мс, отключая силовой контактор и предотвращая разрыв обмоток. Данные о аварии (время, ток, напряжение) логируются в реле и передаются через IEC 61850 в АСУЭ, что позволяет инженерам быстро анализировать причину сбоя. -
Промышленность — Электродвигатели крупной мощности:
Модуль защищает трехфазный электродвигатель насоса мощностью 2 МВт (номинальный ток 230 А) на промышленном предприятии. ABB REF542 настроен на защиту от несимметрии тока (порог 20% от Iₙ) и короткого замыкания (1.5×Iₙ). При обрыве одной фазы несимметрия тока достигает 35%, ABB REF542 (1VCF752000) срабатывает за 0.5 сек, отключая двигатель и предотвращая перегрев статора. Одновременно реле отправляет сигнал в ПЛК ABB AC500, который активирует аварийное сообщение на панели управления. -
Коммунальное хозяйство — Тепловые сети:
ABB REF542 контролирует и защищает распределительные линии теплоснабжения (6 кВ), питающие насосные станции. Релей измеряет ток и напряжение сети в реальном времени, логирует энергопотребление и срабатывает при перегрузке (например, при замерзании труб и увеличении нагрузки на насосы). Через Modbus TCP ABB REF542 (1VCF752000) передает данные в центральную АСУЭ, позволяя операторам регулировать нагрузку и предотвращать аварии.
Сравнение с конкурентами
| Параметр сравнения | ABB REF542 (1VCF752000) | Siemens 7SJ80 | Schneider Sepam S40 |
|---|---|---|---|
| Время реакции на аварию | <5 мс (короткое замыкание) | <8 мс | <6 мс |
| Поддерживаемые протоколы | IEC 61850, Modbus TCP, DNP3.0 | IEC 61850, Modbus | IEC 61850, Modbus |
| Логирование данных | 1 год | 6 месяцев | 1 год |
| Типы защиты | Дифференциальная, перетоковая, термическая | Перетоковая, термическая | Дифференциальная, перетоковая |
| Совместимость с ПО | ABB PCM600 | Siemens DIGSI 5 | Schneider EcoStruxure Power Commission |
| Преимущество | Высокая скорость + поддержка IEC 61850 | Интеграция с Siemens АСУЭ | Легкость конфигурации |
ABB REF542 (1VCF752000) выделяется самой высокой скоростью реакции на аварию (<5 мс) и полной поддержкой протокола IEC 61850, что делает его идеальным для объектов с требованиями к быстрой защите (например, трансформаторные подстанции). В отличие от Siemens 7SJ80, он включает дифференциальную защиту в базовом исполнении, что устраняет необходимость покупки дополнительных модулей.
Рекомендации по выбору
ABB REF542 (1VCF752000) рекомендуется для:
- Средне напряжные сети (6–36 кВ): Трансформаторные подстанции, линии распределения электроэнергии, промышленные сети с высокими требованиями к надежности.
- Защита крупного оборудования: Трансформаторы (1–50 МВА), генераторы (0.5–20 МВт), электродвигатели (0.1–5 МВт) — где требуется дифференциальная или высокоскоростная перетоковая защита.
- Интеграция с АСУЭ/DCS: Объекты с современными системами управления (например, ABB 800xA, Siemens SCADA) — поддержка IEC 61850 обеспечивает синхронную передачу данных и удаленное управление.
- Объекты с длительным сроком эксплуатации: ТЭС, крупные промышленные предприятия — высокая надежность и срок службы >15 лет минимизируют затраты на обслуживание.
Если требуется защита низковольтных сетей (<1 кВ) или простых линий, выбирайте более компактные модели ABB Relion® (например, ABB REF615). Для систем с Siemens АСУЭ рассмотрите реле Siemens 7SJ80 для обеспечения максимальной совместимости.
Меры предосторожности
- Профессиональная конфигурация: Настраивайте ABB REF542 (1VCF752000) только через авторизованных специалистов с использованием ПО ABB PCM600 — неправильные параметры могут привести к ложным срабатываниям или неотключению при аварии.
- Проверка связи с датчиками: Перед вводом в эксплуатацию проверяйте целостность соединений с трансформаторами тока (ТТ) и напряжения (ТН) — обрыв датчика может привести к отказу защиты.
- Регулярная калибровка: Ежегодно калибруйте входные каналы реле с использованием эталонных измерительных устройств — дрейф параметров может снизить точность срабатывания.
- Заземление корпуса: Обязательно заземляйте корпус ABB REF542 в соответствии с требованиями ЕСКД (сопротивление заземления ≤4 Ом) — это предотвращает электрокаршение и обеспечивает стабильную работу электронных компонентов.
- Бэкап конфигурации: Сохраняйте копию конфигурации реле в безопасном месте (например, на сервере АСУЭ) — в случае сбоя памяти это позволит быстро восстановить настройки без потери времени.
