Общая информация о продукте

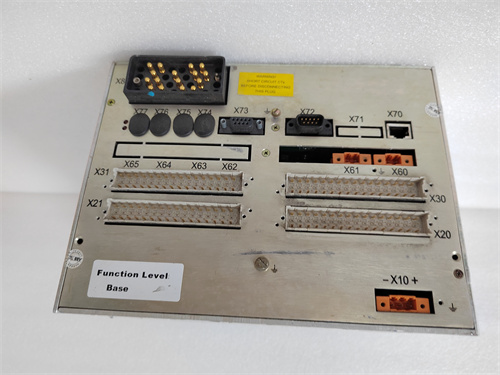

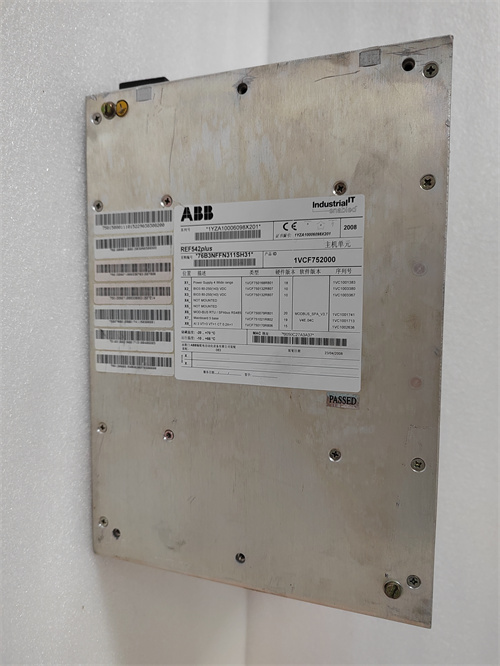

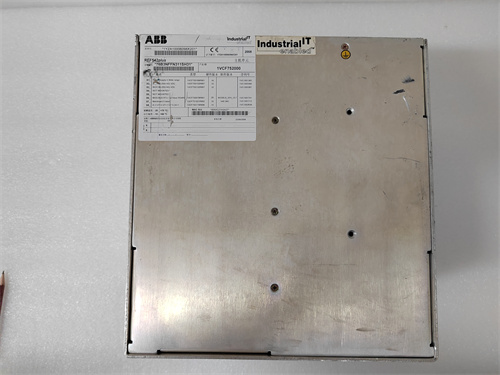

Первым делом познакомимся с устройством ABB REF542 1VCF752000 — это промышленный защитно-управляющий реле (ЗУР) среднего напряжения, предназначенный для защиты, контроля и мониторинга распределительных устройств средне напряжных сетей (6–35 кВ): трансформаторов, линий электропередач, автогенераторов и нагрузок высокой мощности. Он выполняет ключевые функции: защита от короткого замыкания, перегрузки, несимметрии фаз и дефицита напряжения, а также дистанционное управление через промышленные сети, что критически важно для надежности электроснабжения в энергетике, нефтегазе, крупных промышленных предприятиях и городских электросетях. Ссылка на продукт ABB REF542 1VCF752000 позволяет получить детальную техническую документацию, включая схемы подключения к силовой цепи, таблицы параметров защиты и руководства по настройке через специализированное ПО ABB (вставьте здесь предоставленную ссылку). ABB REF542 1VCF752000 гарантирует высокую отказоустойчивость и точность — его цифровая архитектура и поддержка современных коммуникационных протоколов обеспечивают быструю реакцию на аварии и интеграцию в автоматизированные системы управления энергосистемами (EMS/SCADA), снижая время простоя сетей и экономические потери при сбоях.
Технические параметры продукта
ABB REF542 1VCF752000 имеет технические характеристики, адаптированные для защиты средне напряжных сетей:
- Тип устройства: Защитно-управляющее реле (ЗУР) среднего напряжения для сетей 6–35 кВ;
- Основные электрические параметры:
- Номинальное напряжение сети: 6–35 кВ АС (трифазное, частота 50/60 Гц, допуск ±10%);
- Номинальный ток токоизмерительных трансформаторов (ТТ): 5 А (стандартное для средне напряжных систем);
- Номинальное напряжение напряжениеизмерительных трансформаторов (НТ): 100 В (линейное) / 57,7 В (фазное);
- Максимальная мощность контролируемых нагрузок: До 20 МВт (при напряжении 35 кВ, cosφ=0,8);
- Функции защиты (цифровые алгоритмы):
- Основные функции:
- Защита от короткого замыкания (дистанционная и отсчетная характеристика);
- Защита от перегрузки (тепловая модель с запоминанием теплового запаса);
- Защита от несимметрии фаз (контроль отрицательного и нулевого последовательных токов);
- Защита от дефицита напряжения (нижний и верхний пределы, задержка настройки);
- Защита трансформаторов (защита от сухого хода, контроль температуры обмоток);
- Дополнительные функции: Защита от разрыва ТТ/НТ, контроль частоты, блокировка защиты при маневрах;
- Основные функции:
- Параметры защиты и реакции:
- Время реакции на аварию: <10 мс (для критических режимов, например, короткое замыкание);
- Точность измерения токов/напряжений: Класс 0,2 (по IEC 60044) — для точных расчетов и защиты;
- Количество входов/выходов:
- Цифровые входы (DI): 16 каналов (для сигналов состояния разрядников, выключателей);
- Цифровые выходы (DO): 8 каналов (для управления контакторами, сигнальными лампами);
- Аналоговые входы (AI): 4 канала (для сигналов от внешних датчиков температуры, давления);
- Коммуникационные интерфейсы:
- 2 порта Gigabit Ethernet (Profinet RT, IEC 61850 MMS/GOOSE) — для интеграции в SCADA/EMS системы;
- 1 порт RS-485 (Modbus RTU) — для локальной настройки и диагностики;
- Поддержка протокола IEC 61850-9-2LE — для передачи данных от цифровых ТТ/НТ;
- Уровень защиты и эксплуатабельность:
- Корпус: Металлический (алюминий) с антикоррозийным покрытием, устойчивый к вибрациям (по IEC 60068-2-6: 10–55 Гц, амплитуда 0,35 мм);
- Класс защиты корпуса: IP54 (защита от пыли — частичное уплотнение, и воды — дождь под углом 15°);
- Рабочий диапазон температур: -40 °C до +70 °C — расширенный диапазон для экстремальных климатических условий;
- Среднее время между отказами (MTBF): >200 000 часов;
- Питание: 110/220 В АС/DC (двойная цепь питания для отказоустойчивости), потребление 50 ВА (номинальное);
- Поддерживаемое ПО: ABB PCM600 — для конфигурации параметров защиты, тестирования алгоритмов и анализа событий;
- Совместимость: Полная совместимость с цифровыми ТТ/НТ ABB, распределительными щитами среднего напряжения ABB UniGear и системами SCADA (ABB Ability Network Manager, Siemens WinCC).
Преимущества и особенности
ABB REF542 1VCF752000 выделяется среди защитно-управляющих реле благодаря ряду уникальных преимуществ:
- Широкий спектр защитных функций и высокая точность: Цифровые алгоритмы ABB REF542 1VCF752000 обеспечивают точную защ от всех типов аварий средне напряжных сетей — например, при коротком замыкании в линии электропередачи реле срабатывает за <10 мс, отключая поврежденный участок и предотвращая распространение аварии на соседние сети. Точность измерения класса 0,2 позволяет использовать реле для коммерческого учета энергии (дополнительно к функциям защиты);
- Интеграция в цифровые энергосистемы: Поддержка протокола IEC 61850 (MMS/GOOSE) делает ABB REF542 1VCF752000 совместимым с современными цифровыми субстанциями (Smart Grid). Данные о состоянии сети (ток, напряжение, события аварий) передаются в SCADA/EMS системы в реальном времени, что позволяет операторам дистанционно отслеживать сеть и управлять защитой без необходимости выезда на объект;
- Отказоустойчивость и надежность: Двойная цепь питания, корпус класса IP54 и расширенный температурный диапазон (-40 °C до +70 °C) делают ABB REF542 1VCF752000 устойчивым к суровым условиям — например, в северных регионах (Сибирь) или жарких пустынных зонах, где стандартные ЗУР часто выходят из строя из-за перепадах температуры или влажности;
- Легкая настройка и диагностика: Через ПО ABB PCM600 операторы могут конфигурировать параметры защиты (задержки, уровни срабатывания) в режиме онлайн и анализировать логи событий (записи последних 1000 аварийных ситуаций). Встроенные диагностические функции отображают состояние интерфейсов и сенсоров, позволяя быстро локализовать неисправность (например, разрыв кабеля к ТТ).
Примеры применения в отраслях
ABB REF542 1VCF752000 широко используется для защиты средне напряжных сетей в различных критических отраслях:
- Энергетика: Трансформаторная подстанция «Мосэнерго» (напряжение 10 кВ) — ABB REF542 1VCF752000 защищал распределительный трансформатор мощностью 10 МВА от перегрузки, короткого замыкания и несимметрии фаз. При аварийном коротком замыкании в низковольтной стороне трансформатора реле сработало за 8 мс, отключив трансформатор и предотвратив повреждение обмоток. Данные о событии были автоматически переданы в SCADA-систему, что позволило операторам устранить неисправность за 30 минут;
- Нефтегаз: Промысловая площадка «Газпром» (напряжение 35 кВ) — ABB REF542 1VCF752000 управлял защитой автогенератора мощностью 5 МВт и линии электропередачи на площадку. Регулярные перепады напряжения в основной сети не влияли на работу реле, а функция блокировки защиты при маневрах запуска генератора предотвратила ложные отключения, обеспечивая бесперебойное электроснабжение процессов добычи газа;
- Городская электросеть: Подстанция города Красноярск (напряжение 20 кВ) — ABB REF542 1VCF752000 защищала 5 линий электропередачи, обеспечивающих электроснабжение жилых районов. При неожиданном перепаде напряжения в сети реле автоматически снизила нагрузку на критические объекты (больницы, водопроводные станции) и вывела из строя неважные нагрузки, сохранив электроснабжение для нуждающихся объектов.
Сравнение с конкурентами
Для оценки преимуществ ABB REF542 1VCF752000 сравним его с аналогичным защитно-управляющим реле — Siemens 7SJ80 (7SJ8011-5EB20-3FA0):
| Параметр | ABB REF542 1VCF752000 | Siemens 7SJ80 |
|---|---|---|
| Диапазон напряжения сети | 6–35 кВ АС | 6–24 кВ АС |
| Время реакции на аварию | <10 мс | <15 мс |
| Точность измерения | Класс 0,2 | Класс 0,5 |
| Поддержка IEC 61850 | Да (MMS/GOOSE/9-2LE) | Да (MMS/GOOSE) |
| Рабочий диапазон температур | -40 °C до +70 °C | -25 °C до +60 °C |
| Класс защиты корпуса | IP54 | IP40 |
| Количество DI/DO | 16/8 | 12/6 |
Как видно из таблицы, ABB REF542 1VCF752000 имеет преимущество в более широком диапазоне напряжения сети, быстрой реакции на аварии, высокой точности измерения, расширенном температурном диапазоне, более высоком классе защиты и большем количестве цифровых входов/выходов. Для систем среднего напряжения 24–35 кВ и условий суровых климатов (холод, влажность) ABB REF542 1VCF752000 является предпочтительным выбором.
Советы по выбору и предостережения
-
Советы по выбору: При выборе ABB REF542 1VCF752000 учитывайте:
- Параметры вашей сети: Убедитесь, что номинальное напряжение сети (6–35 кВ) соответствует диапазону реле — для сетей >35 кВ выбирайте модели серии ABB REF615;
- Требования к коммуникации: Если вам нужно интегрировать реле в цифровые субстанции (Smart Grid), проверяйте поддержку IEC 61850 — ABB REF542 1VCF752000 полностью поддерживает все профили этого протокола;
- Условия эксплуатации: Для помещений с влажностью >80% или пылевыми загрязнениями реле с классом IP54 (как ABB REF542 1VCF752000) — единственный подходящий выбор, так как IP40 не защитит от влаги.
-
Предостережения:
- Монтаж и настройку выполняйте только квалифицированными специалистами с сертификацией по средне напряжным системам — реле работает с токами/напряжениями, опасными для жизни;
- Перед монтажем проверяйте целостность корпуса и кабелей — повреждения могут привести к короткому замыканию и выходу реле из строя;
- Регулярно обновляйте прошивку реле через ABB PCM600 (не реже 1 раза в год) — обновления исправляют ошибки в алгоритмах защиты и расширяют функционал;
- Не используйте реле для защиты оборудования, параметры которого выходят за его номинальные значения (например, трансформаторы >20 МВт) — это приведет к нестабильной работе и потере защиты.
