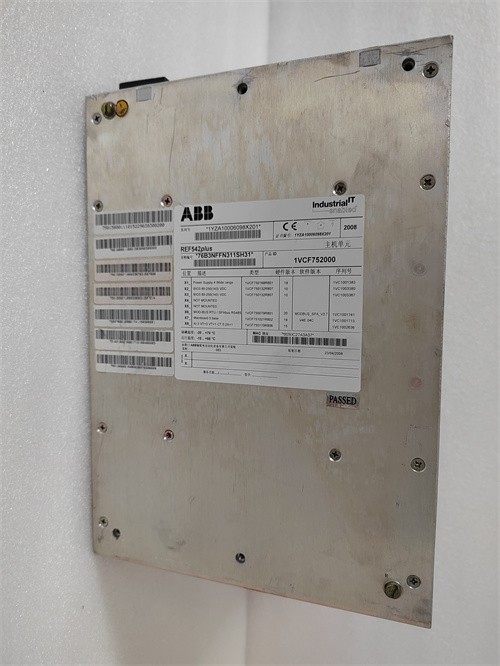

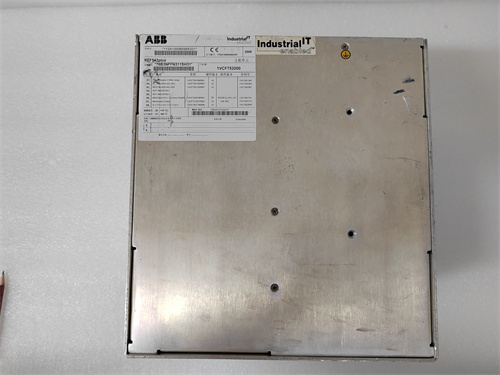

ABB REF542PLUS

Описание

Общая информация о продукте ABB REF542PLUS

Технические параметры ABB REF542PLUS

• Тип устройства: Защитно-автоматизационное реле для средне напряжных сетей (10–35 кВ) с функциями защиты, контроля и мультипротокольной коммуникации.
• Параметры защиты:
  • Типы защит: От коротких замыканий (OC/EF), перегрузок (OT), земляных замыканий (Earth Fault с компенсацией емкостных токов), потери фазы, обрыва нейтрали, аварийного разгона трансформатора;
  • Настройки защиты: Диапазон токов срабатывания — 0,1–100 А (перегрузки), 1–20 кА (короткие замыкания);
  • Время срабатывания: Регулируемое (0,05–100 с) с поддержкой зон защиты (до 4 зон).
• Параметры измерений:
  • Измеряемые параметры: Эффективные значения напряжения (U), тока (I), активная/реактивная мощность (P/Q), коэффициент мощности (cosφ), энергопотребление (кВт·ч, кВар·ч);
  • Точность измерений: Класс 0,2 для напряжения и тока, класс 0,5 для мощности.
• Параметры связи:
  • Поддерживаемые протоколы: IEC 61850 (Ed. 2.1), Modbus TCP, DNP3.0, Profibus DP;

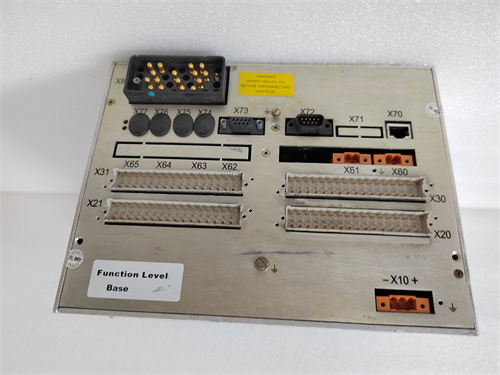

  • Интерфейсы: 2 порта Ethernet (100 Mbit/s), 1 порт RS-485, оптический порт (опционально);
  • Возможность удаленного доступа: Через веб-интерфейс или ПО ABB PCM600.
• Электрические характеристики:
  • Питание: 110–240 В AC / 24–250 В DC (двухтипное);
  • Потребляемая мощность: ≤25 Вт;
  • Изоляция: 2500 В AC (между входными сигналами и коммуникацией);
  • Защита: От электромагнитных помех (EN 61000-4), статического разряда (ESD).
• Конструктивные параметры:
  • Тип монтажа: Панельное или в шкаф (DIN-рейка 35 мм);
  • Габариты: 160 × 220 × 180 мм (ширина × высота × глубина);
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Степень защиты: IP42 (при панельном монтаже).
• Функциональные возможности:
  • Автоматизация: Логические функции (AND, OR, Timer) для создания циклов управления;
  • Диагностика: Логирование событий (до 20 000 записей), индикация неисправностей через LED и экран;
  • Устойчивость: Выдерживает вибрации до 10–500 Гц и импульсы шока до 20 Г.

Преимущества и особенности ABB REF542PLUS

• Высокоточная защита и измерения: Класс точности 0,2 для токов и напряжений, а также адаптивные алгоритмы защиты (например, компенсация емкостных токов в земляных замыканиях) гарантируют надежное срабатывание даже в сложных сетях с нестабильными нагрузками (например, на нефтегазовых платформах).
• Совместимость с IEC 61850: Поддержка современного стандарта цифровых субстанций позволяет интегрировать реле в передовые системы электроснабжения, упрощая удаленное управление и обмен данными в реальном времени.
• Гибкость в настройке: Возможность программирования 4 зон защиты и логических функций позволяет адаптировать реле под специфику любой сети — от распределительных подстанций до промышленных электросетей с множеством нагрузок.
• Надежность в экстремальных условиях: Работа в диапазоне -25/+70 °C и защита IP42 делают его подходящим для эксплуатации в открытых подстанциях или агрессивных промышленных средах (например, вблизи металлургических агрегатов).

Примеры применения ABB REF542PLUS

1. Электросетевые подстанции: Защита распределительных трансформаторов — реле контролирует ток и температуру трансформатора, срабатывая на перегрузки и предотвращая повреждение обмоток.
2. Н нефтегазовые комплексы: Защита кабельных линий — ABB REF542PLUS отслеживает земляные замыкания в кабелях, питающих добывающие агрегаты, и отключает линию с минимальным временем задержки, минимизируя риск аварий.
3. Крупные промышленные предприятия: Управление резервными источниками — реле реализует автоматическое переключение на генераторы при отказе основной сети, используя логические функции для синхронизации работы и предотвращения перегрузок.

Сравнение с конкурентами

Рекомендации по выбору и меры предосторожности

Рекомендации по выбору

• Сети среднего напряжения (10–35 кВ): Для защиты трансформаторов, кабельных линий или распределительных точек ABB REF542PLUS с широким диапазоном настроек защиты гарантирует надежное срабатывание в любых условиях.
• Цифровые субстанции: При строительстве или модернизации подстанций с использованием IEC 61850 его поддержка этого протокола упрощает интеграцию в общую систему управления.
• Агрессивные промышленные условия: В цехах с перепадами температуры или сильными электромагнитными помехами его диапазон работы (-25/+70 °C) и защита IP42 делают его предпочтительным выбором.

Меры предосторожности

• Калибровка: Проводить калибровку не реже 1 раза в 2 года с использованием эталонных источников тока и напряжения — это поддерживает точность измерений и защиты.
• Настройка протоколов: При интеграции в SCADA убедиться в правильной настройке IEC 61850 или Modbus TCP — несовместимые параметры могут привести к потере данных.
• Защита коммуникации: Использовать изолированные Ethernet-кабли и защитные коммутаторы — это предотвращает влияние электромагнитных помех на сигналы связи.
• Резервное копирование настроек: Регулярно сохранять конфигурации через ПО PCM600 — это позволяет быстро восстановить работу при потере настроек.
