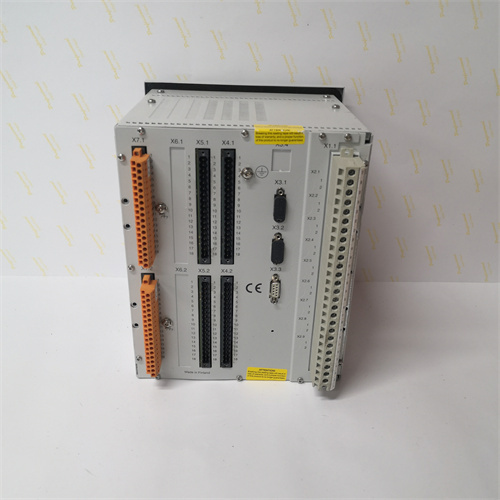

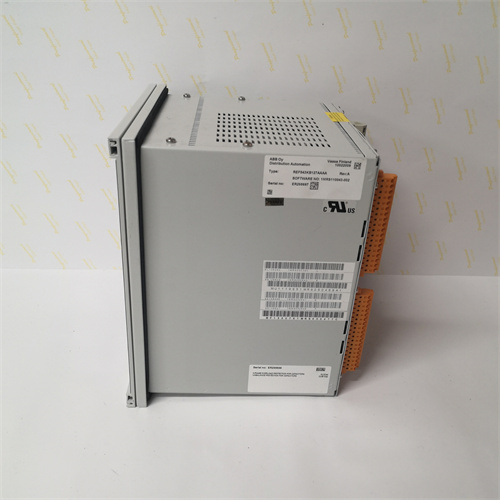

ABB REF545KC133AAAA

Описание

Общая характеристика продукта: ABB REF545KC133AAAA

Технические параметры ABB REF545KC133AAAA

Преимущества и особенности ABB REF545KC133AAAA

1. Высокая скорость и надежность защиты
   ABB REF545KC133AAAA обеспечивает реакцию на аварийные ситуации за ≤0.005 секунд, что критически важно для защиты дорогостоящего оборудования (например, трансформаторы 10 кВ, генераторы) и предотвращения распространения аварии по сети. Это превосходит скорость работы многих конкурентных моделей (например, Siemens Siprotec 7SJ80, где скорость реакции ≥0.02 секунд), особенно в сценариях, где даже минимальная задержка может привести к перегреву и выходу трансформатора из строя. Широкий набор защитных функций (от зарядовых токов до температурного перегрева) также позволяет использовать ABB REF545KC133AAAA для защиты различных типов электроприемников, не требуя дополнительных релей.
2. Современная коммуникация и интеграция с SCADA
   Поддержка протокола IEC 61850 и Ethernet-интерфейсов делает ABB REF545KC133AAAA полностью совместимым с современными SCADA-системами (например, ABB Ability Network Manager, Siemens WinCC). Это обеспечивает дистанционный доступ к данным о состоянии сети (напряжение, ток, мощность), журналу событий (время аварии, тип сработки защиты) и параметрам устройства, позволяя операторам управлять подстанцией из центрального пункта. Синхронизация времени по IEEE 1588 PTP (точность ±1 мс) также облегчает анализ причин аварий — можно точно соотнести события в ABB REF545KC133AAAA с событиями в других устройствах сети (например, реле на соседней подстанции).
3. Гибкая конфигурация под конкретные задачи
   С помощью ABB PCM600 инженеры могут полностью настроить ABB REF545KC133AAAA под требования объекта: например, для трансформатора с большой теплоемкостью можно увеличить задержку сработки защиты от перегрузки, чтобы избежать ложных триггеров; для линии электропередачи — настроить алгоритм защиты от зарядовых токов. Дополнительные логические блоки (И/ИЛИ/НЕ) позволяют создавать сложные сценарии автоматики, например, автоматическое переключение на резервную линию только при падении напряжения на основной линии и наличии напряжения на резервной. Это делает ABB REF545KC133AAAA универсальным решением для различных типов сетей.
4. Прочность и устойчивость к суровым условиям
   Степень защиты IP40 и устойчивость к температурным перепадам (-25 °C – +70 °C) позволяют использовать ABB REF545KC133AAAA в открыточных подстанциях или промышленных цехах с агрессивным окружением (например, подстанции в северных регионах с низкими температурами, цеха с повышенной пыльностью). ЭМС-устойчивость класса A гарантирует работу устройства вблизи трансформаторов, выключателей и других мощных устройств, которые создают сильные электромагнитные поля — нет риска ложных сработок или выхода из строя из-за помех.

Примеры применения ABB REF545KC133AAAA

1. Промышленность: Защита трансформатора промышленного завода
   На металлургическом заводе ABB REF545KC133AAAA защищает трансформатор 10/0.4 кВ, питающий цех прокатки:

• ABB REF545KC133AAAA подключен к ТТ (трансформатор тока 100/5 А) и ТН (трансформатор напряжения 10/0.1 кВ) трансформатора, постоянно контролируя ток и напряжение;
• При коротком замыкании в вторичной обмотке (ток превышает 15 раз номинальный) устройство разрывает цепь главного вакуумного выключателя за 0.005 секунд, предотвращая перегрев трансформатора;
• При температурном перегреве (сигнал от датчика температуры масла трансформатора) ABB REF545KC133AAAA отправляет сигнал в ПЛК завода, который автоматически отключает неважные нагрузки (например, освещение цеха), снижая нагрузку на трансформатор;
• Данные о состоянии трансформатора (температура масла, коэффициент мощности) передаются в SCADA-систему через Ethernet, позволяя инженерам планировать техническое обслуживание.

2. Распределенная энергетика: Автоматическое переключение резервного питания для жилых районов
   В распределительной сети электроэнергии ABB REF545KC133AAAA обеспечивает АРП для жилого района, питаемого двумя линиями 10 кВ:

• ABB REF545KC133AAAA контролирует напряжение на основной линии: при падении напряжения ниже 0.8 номинального (авария) устройство разрывает основной выключатель и замыкает резервный за 0.2 секунды, минимизируя время простоя для жителей;
• При восстановлении основного питания ABB REF545KC133AAAA проверяет напряжение на основной линии в течение 10 секунд, затем автоматически возвращает сеть на основную линию (с плавным переключением, чтобы избежать импульсов);
• Журнал событий (время аварии, тип переключения) сохраняется в памяти устройства и передается в центральную SCADA, позволяя энергетическим компаниям анализировать частоту аварий и улучшать надежность сети;
• Устойчивость к низким температурам (-25 °C) гарантирует работу ABB REF545KC133AAAA в подстанциях в зимний период.

3. Энергетика: Защита линии электропередачи между подстанциями
   Между двумя подстанциями 35 кВ ABB REF545KC133AAAA защищает линию электропередачи длиной 5 км:

• ABB REF545KC133AAAA на каждой подстанции обменивается данными о токе и напряжении через IEC 61850, что позволяет определить место аварии (например, 2 км от первой подстанции) за 0.01 секунд;
• При выявлении короткого замыкания на линии устройства на обеих подстанциях одновременно разрывают выключатели, изолируя поврежденный участок;
• После устранения аварии оператор через SCADA отправляет команду на ABB REF545KC133AAAA для повторного замыкания выключателей, восстанавливая подачу электроэнергии;
• Поддержка Modbus RTU через RS485 позволяет интегрировать ABB REF545KC133AAAA с существующей системой телемеханики, если замена на IEC 61850 невозможна в краткосрочной перспективе.

Сравнение с конкурентами

REF545KC133AAAA
