Описание
Общая характеристика продукта

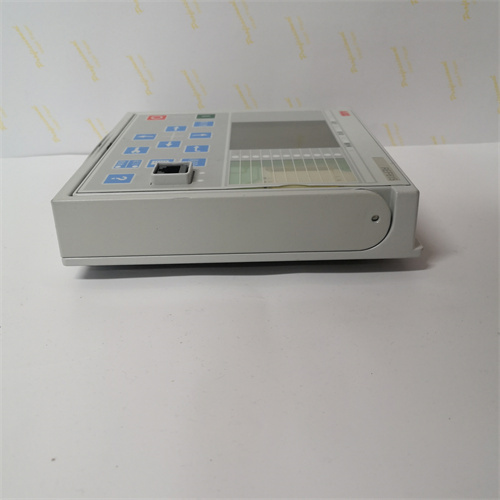

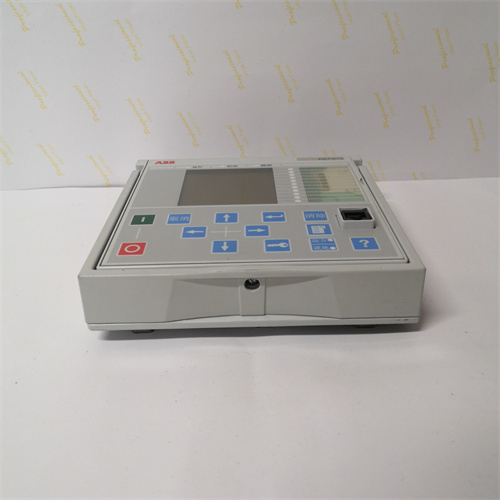

Первым делом рассмотрим интеллектуальное защитное реле для распределительных сетей от бренда ABB — модель REF610, предназначенное для комплексной защиты, контроля и автоматизации электроэнергетических систем напряжением до 36 кВ. Это устройство относится к серии реле ABB Relion, широко применяемых в электросетях городских сетей, промышленных предприятиях и распределительных подстанций, где требуется надежность при защите линий, трансформаторов и генераторов.
ABB REF610 сочетает в себе функции защиты от коротких замыканий, перегрузок, утечек тока и автоматизацию режимов работы сети, что делает его универсальным для различных типов распределительных систем. Благодаря модульной конструкции и поддержке современных протоколов коммуникации он легко интегрируется в существующие системы управления, включая SCADA и цифровые подстанции.
Особенно стоит отметить, что ABB REF610 оснащен адаптивными алгоритмами защиты и возможностью удаленного доступа через веб-интерфейс, что позволяет операторам быстро реагировать на аварийные ситуации — например, при повреждении линии или перегрузке трансформатора. Также реле поддерживает расширенные журналы событий с временными метками, что упрощает диагностику и анализ причин сбоев. Полную информацию о ABB REF610, включая сертификаты и руководства по эксплуатации, можно найти по ссылке: [ссылка на продукт ABB REF610] (при получении окончательной ссылки она будет вставлена в это место).
Параметры продукта
Технические параметры ABB REF610 (подробные данные в официальной документации по ссылке: [ссылка на продукт ABB REF610]):
-
Характеристики защиты и контроля:
- Тип устройства — интеллектуальное защитное реле для сетей до 36 кВ;
- Основные функции защиты:
- Защита от трехфазных и двухфазных коротких замыканий (мгновенная и с задержкой);
- Защита от перегрузки с регулируемым временем;
- Защита от утечки тока (заземление) с чувствительностью до 0.05 А;
- Защита от несимметрии фаз и потери фазы;
- Точность измерений:
- Напряжение — ±0.2% от номинала;
- Ток — ±0.2% от номинала;
- Частота — ±0.01 Гц.
-
Коммуникационные и электротехнические характеристики:
- Поддерживаемые протоколы — IEC 61850, Modbus TCP/IP, Profibus DP, DNP3;
- Интерфейсы: 2 порта Ethernet (100 Мбит/с), RS-485;
- Питание — AC/DC 110–230 В (50/60 Гц);
- Потребляемая мощность — ≤25 Вт;
- Изоляция сигнальная — 4 кВ АС (между вводами и коммуникационными портами).
-
Эксплуатационные характеристики:
- Тип монтажа — в шкаф защитного оборудования (на рейку или жесткое крепление);
- Габариты — 180 × 140 × 120 мм (ширина × высота × глубина);
- Вес — 约 1.8 кг;
- Температурный диапазон эксплуатации — -25 °C до +70 °C;
- Среднее время между отказами (MTBF) — ≥2 500 000 часов;
- Класс защиты — IP40 (для внешней части).
Преимущества и особенности
- Многофункциональность: ABB REF610 объединяет в себе все необходимые функции защиты и автоматизации для сетей до 36 кВ, исключая необходимость установки нескольких отдельных устройств — это сокращает стоимость системы и упрощает обслуживание.
- Высокая точность и скорость реакции: Точность измерений ±0.2% и мгновенная реакция на короткие замыкания гарантируют минимальные повреждения оборудования при авариях, что критично для распределительных сетей, где даже кратковременная перегрузка может привести к обрыву электроснабжения.
- Совместимость с цифровыми системами: Поддержка протокола IEC 61850 позволяет ABB REF610 интегрироваться в современные цифровые подстанции, обеспечивая передачу данных в реальном времени в центры диспетчеризации и системы искусственного интеллекта для прогнозирования аварий.
- Адаптивность: Возможность тонкой настройки параметров защиты (пороги, время задержки) под специфику сети (например, для длинных overhead-линий или кабельных трактов) делает реле универсальным для различных условий эксплуатации.
- Легкость эксплуатации: Встроенный веб-интерфейс и локальный экран с кнопками позволяют операторам быстро проверять состояние, просматривать журналы и корректировать настройки без специального ПО, сокращая время простоя сети. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB REF610].
Примеры применения в отраслях
Защитное реле ABB REF610 широко используется в электросетях:
- Городские электросети (распределительные подстанции 10–35 кВ): В подстанциях городского электроснабжения реле защищает линии электропередачи от перегрузок в пиковые часы, автоматически отключая поврежденные сегменты и предотвращая массовые отключения электроэнергии.
- Промышленные предприятия (собственные электростанции): На заводах с собственными генераторами ABB REF610 управляет распределением электроэнергии между цехами, защищая оборудование от коротких замыканий и синхронизируясь с системами резервного электроснабжения.
- Жилые комплексы и инфраструктура: В крупных жилых комплексах и аэропортах реле защищает распределительные щиты от утечек тока и перегрузок, обеспечивая безопасность и стабильность электроснабжения критических систем (вентиляция, сигнализация). Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB REF610].
Сравнение с конкурентами
Сравним ABB REF610 с аналогичными защитными реле для распределительных сетей (Siemens SIPROTEC 7SJ60, Schneider Electric Sepam S40, GE Multilin 750).
| Параметр | ABB REF610 | Siemens SIPROTEC 7SJ60 | Schneider Sepam S40 |
|---|---|---|---|
| Максимальное напряжение | до 36 кВ | до 36 кВ | до 36 кВ |
| Протоколы коммуникации | IEC 61850, Modbus, Profibus, DNP3 | IEC 61850, Modbus | IEC 61850, Modbus |
| Температурный диапазон | -25 °C до +70 °C | -25 °C до +70 °C | -20 °C до +65 °C |
| MTBF | ≥2 500 000 ч | ≥2 200 000 ч | ≥2 000 000 ч |
ABB REF610 выделяется более широким спектром поддерживаемых протоколов, высоким MTBF и оптимальной совместимостью с системами автоматизации ABB, что делает его предпочтительным для критических распределительных сетей. Дополнительное сравнение по ссылке: [ссылка на продукт ABB REF610].
Советы по выбору и предостережения
-
Советы по выбору:
- Для распределительных сетей до 36 кВ с требованиями к комплексной защите и интеграции в цифровые системы — ABB REF610 идеально подходит, обеспечивая надежность и современные коммуникационные возможности.
- В условиях экстремальных температур (холодные регионы или жаркие помещения) — его широкий диапазон эксплуатации гарантирует стабильность.
- При проектировании новых подстанций или модернизации старых — поддержка IEC 61850 упрощает интеграцию в будущую-proof инфраструктуру. Детали по совместимости доступны по ссылке: [ссылка на продукт ABB REF610].
-
Предостережения:
- Настройку параметров защиты выполняйте только сертифицированными инженерами ABB: Неправильные настройки могут привести к неоправданным отключениям сети или повреждению оборудования через ABB REF610.
- Регулярно обновляйте прошивку через официальный портал: Обновления включают улучшения в алгоритмах защиты и исправления уязвимостей.
- Контролируйте состояние коммуникационных каналов: Провреждения кабелей могут нарушить передачу данных и удаленное управление.
- Создавайте резервные копии конфигурации: Это позволяет быстро восстановить настройки при замене устройства или программных сбоях.
