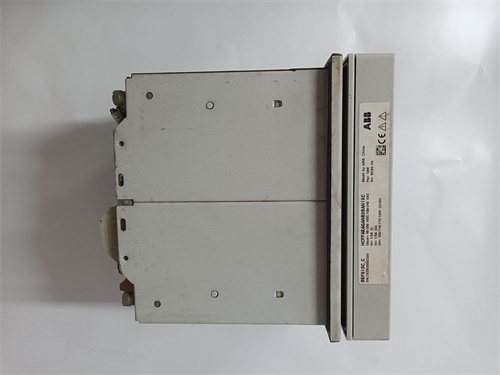

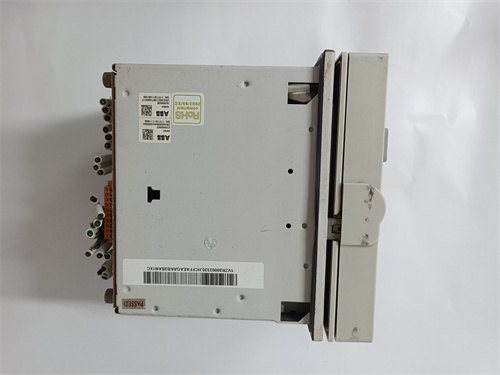

ABB REF615C

Описание

Общая характеристика продукта

Параметры продукта

• Электрические характеристики (защитные входы):
  • Тип устройства — релей защитного действия для среднекольцевых сетей (10–35 кВ);
  • Входы для измерения:
    • Токовые входы: 4 х однофазные (номинальный ток 5 А или 1 А, классы точности 0.2S для измерений, 5P20 для защиты);
    • Напряжные входы: 3 х однофазные (номинальное напряжение 100 В/√3 или 220 В, класс точности 0.2);
  • Диапазон измеряемых параметров:
    • Ток: 0.1–100 × I_n (I_n — номинальный ток);
    • Напряжение: 0.1–1.2 × U_n (U_n — номинальное напряжение);
    • Частота: 45–65 Гц (класс точности ±0.01 Гц);
  • Задержка защитных алгоритмов: ≤10 мс (для основной защиты against короткого замыкания).
• Коммуникационные характеристики:
  • Поддерживаемые протоколы:
    • Основные: IEC 61850 (MMS, GOOSE, SV), Modbus TCP/RTU, DNP3.0;
    • Управления: SNMP v3, HTTP/HTTPS;
  • Интерфейсы: 2 × Ethernet RJ45 (10/100 Mbit/s), 1 × RS485 (для Modbus RTU);
  • Скорость передачи данных (IEC 61850 GOOSE): ≤1 мс (циклическая передача);
  • Хранилище для событий: до 10 000 аварийных и операционных событий.
• Функции защиты и контроля:
  • Защитные функции:
    • Основная: Дифференциальная защита (для трансформаторов/кабелей), защита against короткого замыкания (заземление, между фазами), защита against перегрузки;
    • Дополнительная: Защита against несимметрии тока (负序), защита against перегрева (для трансформаторов), защита изоляции (leckage current);
  • Контрольные функции: Удаленное включение/отключение выключателей (по GOOSE), регулировка реактивной мощности;
  • Мониторинг состояния (CM): Измерение изоляции, анализ гармоник (до 50-го порядка), регистрация волнfrontов.
• Эксплуатационные характеристики:
  • Питание: DC 24/48/110/220 В или AC 110/220 В (диапазон ±20%);
  • Потребляемый ток (DC 24 В): ≤50 мА (без нагрузки на коммуникацию);
  • Класс защиты корпуса: IP40 (для монтажа в шкафу управления);
  • Температурный диапазон работы: -25 °C до +70 °C;
  • Габариты: 144 × 144 × 200 мм (ширина × высота × глубина);
  • Вес: ~1.8 кг;

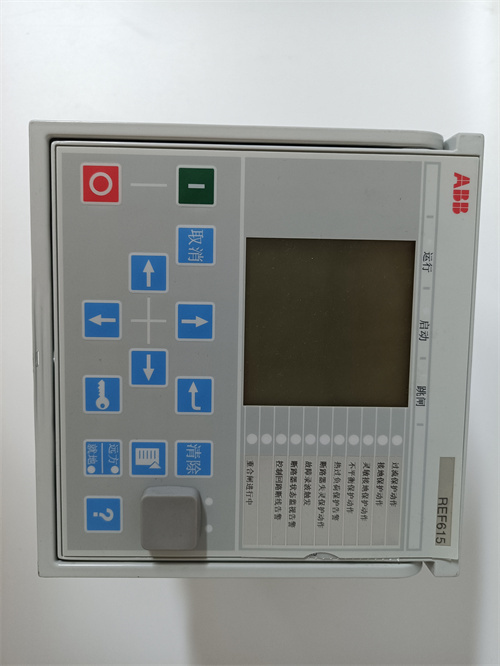

  • Дисплей: 3.5″ цветной TFT (для отображения параметров и конфигурации).

Преимущества и особенности

• Интеграция с цифровыми системами: ABB REF615C поддерживает протокол IEC 61850 (включая GOOSE и SV), что позволяет полностью интегрировать его в современные цифровые подстанции (IEC 61850-8-1/9-2). Это устраняет необходимость в лишних кабелях для сигнальных цепей и обеспечивает быструю передачу данных о состоянии сети.
• Расширенные функции мониторинга: Функция CM (мониторинг состояния) ABB REF615C измеряет не только стандартные параметры (ток, напряжение), но и степени износа оборудования (изоляция кабеля, износ контактов выключателей). Это позволяет операторам выполнять прогностическое обслуживание, а не только реактивное, снижая время простоя сети.
• Программируемая гибкость: Благодаря программируемым логическим блокам (PLB) и настраиваемым защитным алгоритмам ABB REF615C можно адаптировать к любым объектам среднекольцевых сетей — от трансформаторов распределительных подстанций до крупных промышленных электродвигателей.
• Надежность и быстрая реакция: Задержка защитных алгоритмов ≤10 мс гарантирует моментальное реагирование на аварийные режимы (например, короткое замыкание), минимизируя повреждение оборудования и время восстановления сети. Высокий класс защиты корпуса IP40 и широкий температурный диапазон (-25 °C до +70 °C) обеспечивают устойчивость в суровых условиях (например, открытые подстанции в холодных регионах).
• Легкость в эксплуатации: Цветной TFT-дисплей и интуитивно понятный интерфейс позволяют операторам быстро настраивать устройство и отслеживать параметры сети без дополнительного ПО. Также ABB REF615C поддерживает удаленную конфигурацию через Ethernet, что удобно для обслуживания удаленных подстанций. Дополнительные преимущества можно найти по ссылке: [ссылка на продукт ABB REF615C].

Примеры применения в отраслях

• Энергетика (распределительные подстанции 10 кВ): Защита трансформаторов распределения (например, ТМ-630/10/0.4 кВ) against коротких замыканий и перегрузок. Протокол IEC 61850 передаёт данные о состоянии трансформатора в центральную SCADA-систему, а функция CM отслеживает изоляцию обмоток, предотвращая выход трансформатора из строя.
• Промышленность (автомобильный завод): Защита кабелей распределительной сети, подающей электроэнергию на производственные линии (преобразователи частоты, роботы). Программируемые логические блоки ABB REF615C настроены на защиту against несимметрии тока (вызванной отказом одного из фаз робота), что предотвращает остановку всей линии.
• Инфраструктура (больница): Контроль и защита сети электроэнергии критических систем (операционные залы, интенсивные терапии). Функция регистрации аварийных событий сохраняет данные о сбое сети, что помогает быстро локализовать проблему и восстановить подачу электроэнергии в минимальные сроки. Конкретные кейсы можно найти по ссылке: [ссылка на продукт ABB REF615C].

Сравнение с конкурентами

Советы по выбору и предостережения

• Советы по выбору:
  1. Для цифровых подстанций с поддержкой IEC 61850 — ABB REF615C идеально подходит, благодаря полной совместимости с протоколом (GOOSE/SV) и возможностью удаленного контроля.
  2. Для объектов с необходимостью прогностического обслуживания (трансформаторы, кабели) — функции CM (мониторинг изоляции, анализ гармоник) делают модуль более эффективным, чем аналоги с базовым мониторингом.
  3. Для промышленных сетей с нестандартными защитными требованиями — программируемые логические блоки (PLB) позволяют настроить алгоритмы под конкретные нагрузки (например, электродвигатели с переменной мощностью). Детали по выбору доступны по ссылке: [ссылка на продукт ABB REF615C].
• Предостережения:
  1. При конфигурации IEC 61850 убедитесь в совместимости версий протокола с другими устройствами сети (например, свитчами, SCADA): Несовместимость версий может привести к потере данных.
  2. Калибруйте входы токов и напряжений не реже 1 раза в 3 года: Устаревшая калибровка увеличивает погрешность измерений и может привести к ложным срабатываниям ABB REF615C.
  3. Используйте только сертифицированные кабели для токовых и напряжных входов: Низкокачественные кабели увеличивают уровень помех и искажают сигналы, что влияет на работоспособность защитных алгоритмов.
  4. При монтаже обеспечьте достаточное пространство для охлаждения: Заблокированное воздухообращение может привести к перегреву устройства при высоких температурах окружающей среды (>60 °C).

REF615C
